SolidWorks建模并渲染一个碳纳米管

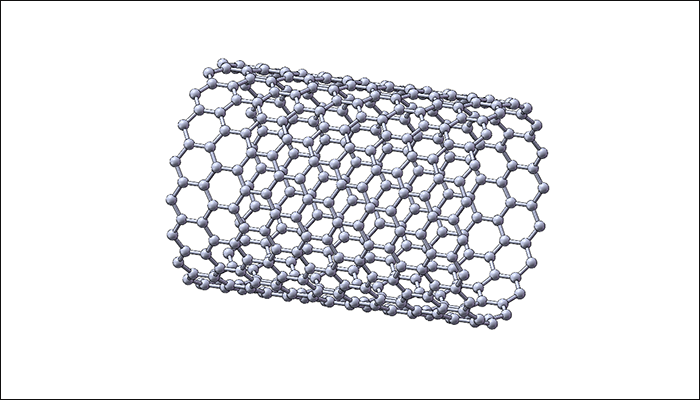

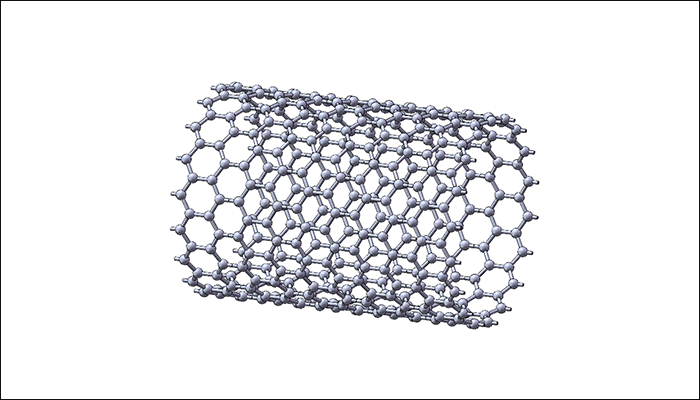

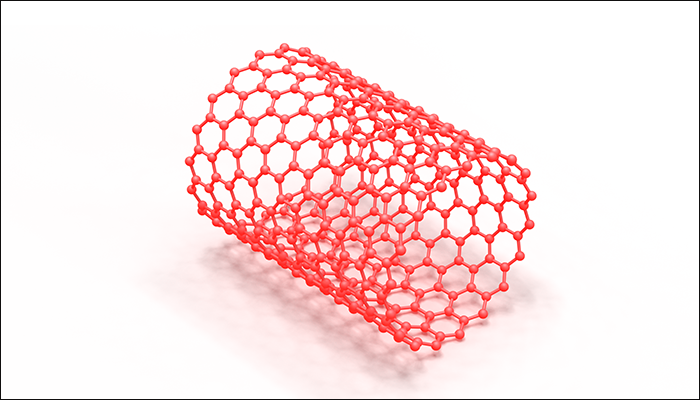

最终结果如下图所示：

方法：

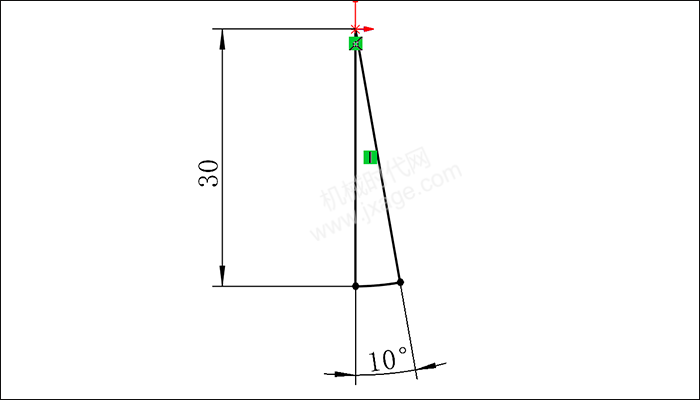

1.点击草图绘制，在上视基准面上绘制如下图所示的草图。

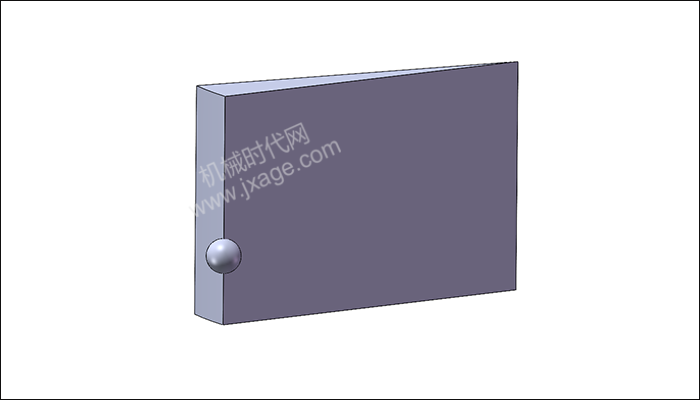

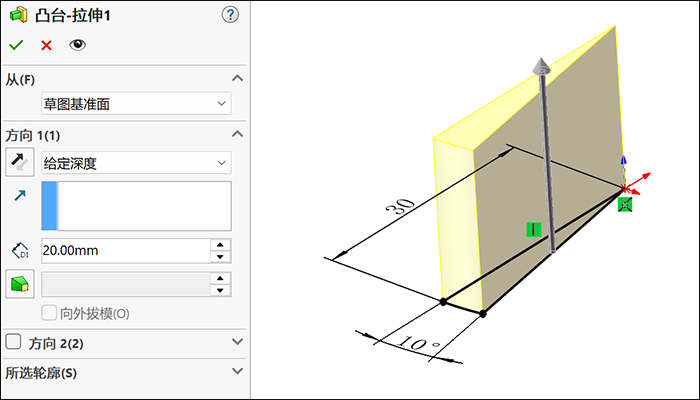

2.点击拉伸，选择上一步创建的草图作为拉伸截面，设置拉伸深度为20mm，点击勾号完成。

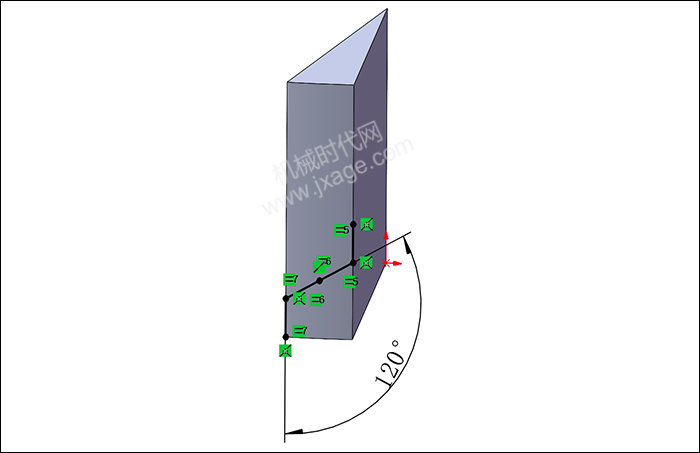

3.点击“3D草图”，绘制如下图所示的3D草图。

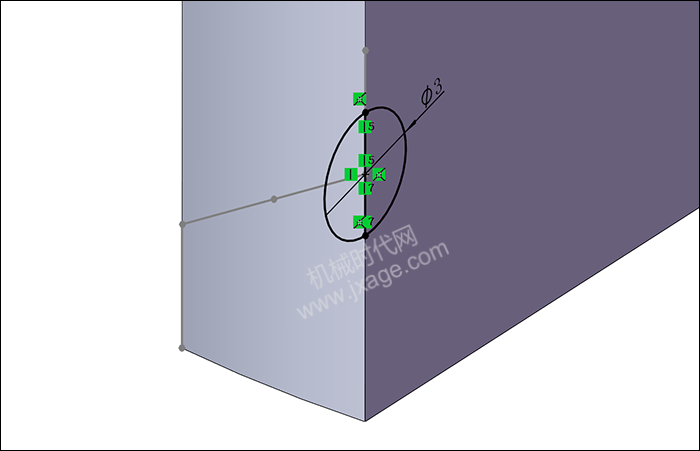

4.点击草图绘制，在下图所示的面上绘制如下图所示的圆。

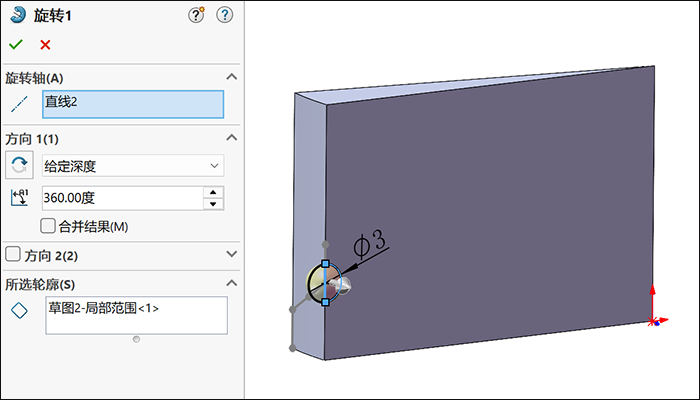

5.点击旋转凸台/基体，选择上一步的草图作为旋转截面，旋转角度为360度，如下图所示。

点击勾号完成。

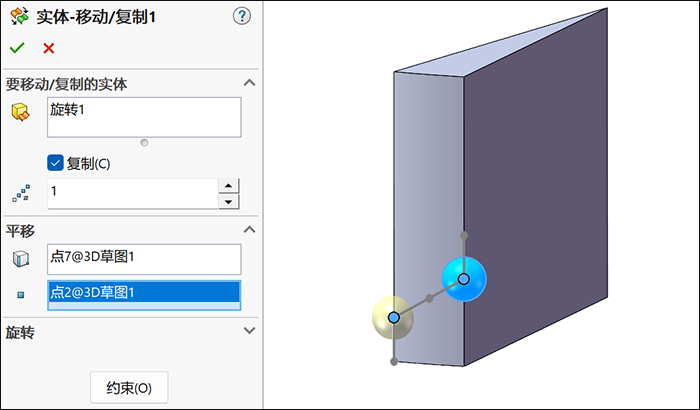

6.点击“插入”-特征”-“移动/复 制”，要移动/复 制的实体选择上一步创建的旋转实体，按照下图设置进行平移，勾选“复 制”选项，设置复 制数量为1。

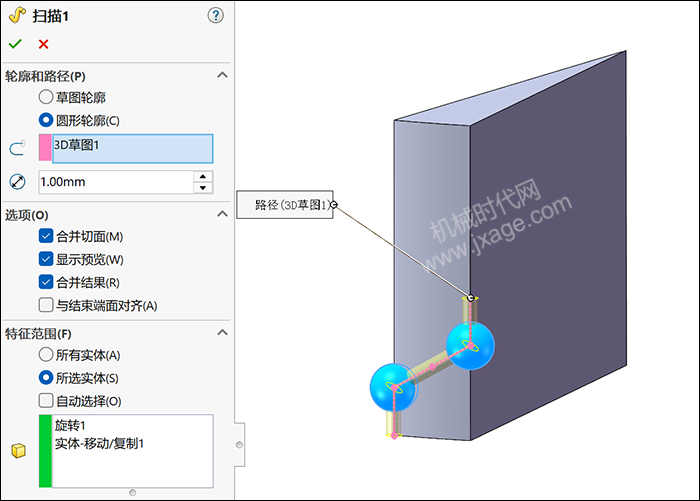

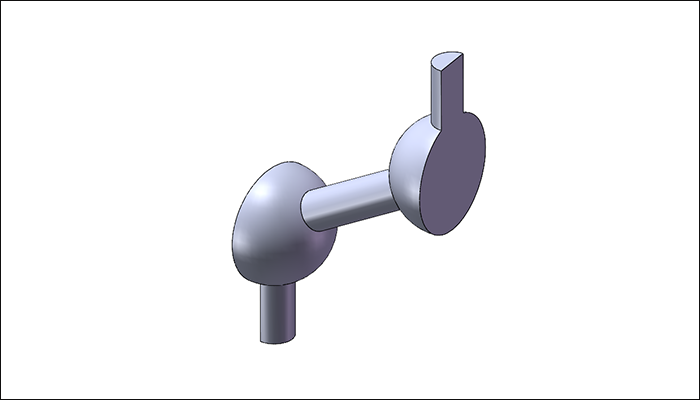

7.点击扫描，选择3D草图1作为扫描的路径，扫描的轮廓为直径1.0mm的圆，如下图所示，点击勾号完成。

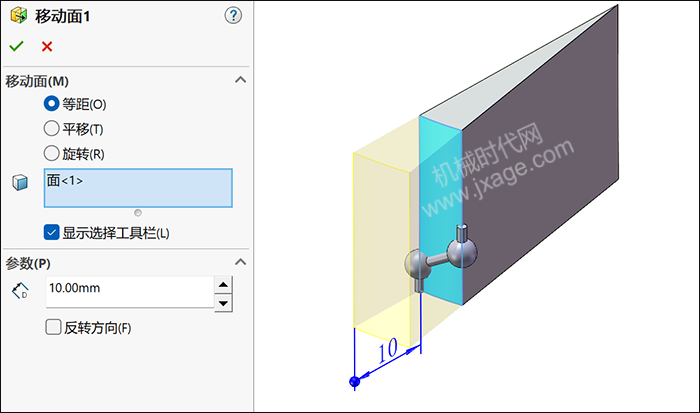

8.点击“插入”-“面”-“移动”，移动面类型选择“等距”，要移动的面选择下图蓝色的面，移动距离为10.0mm，点击勾号完成。

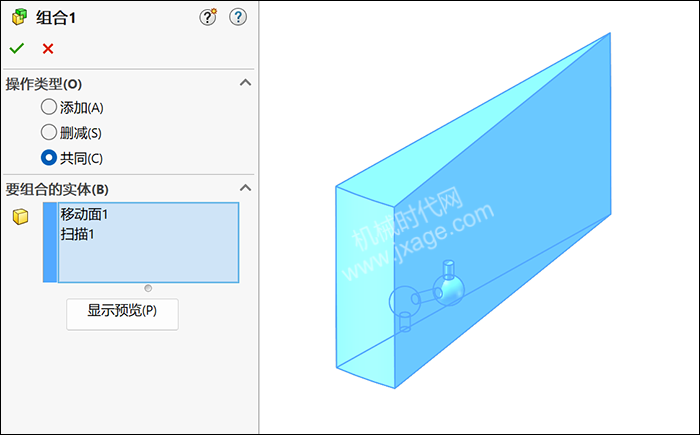

9.点击“插入”-“特征”-“组合”，类型选择“共同”，要组合的实体选择所有的实体，如下图所示。

点击勾号完成。

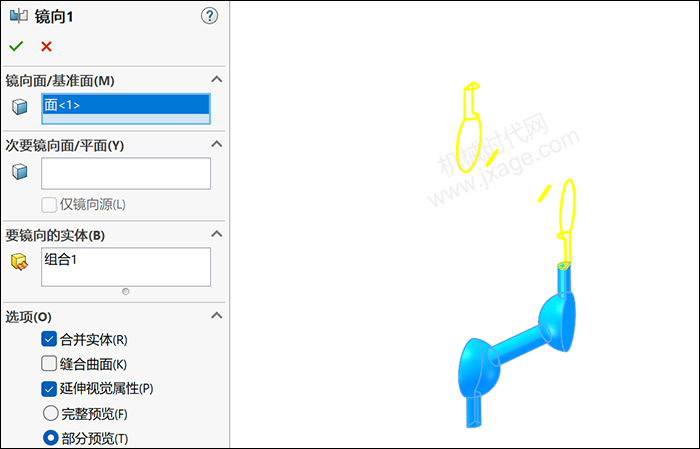

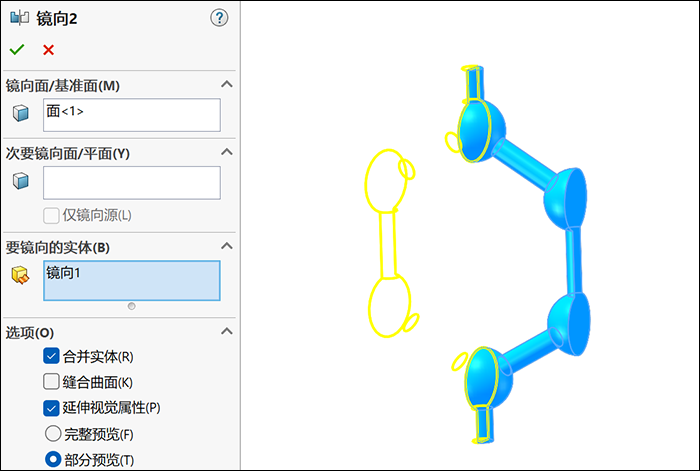

10.镜向。

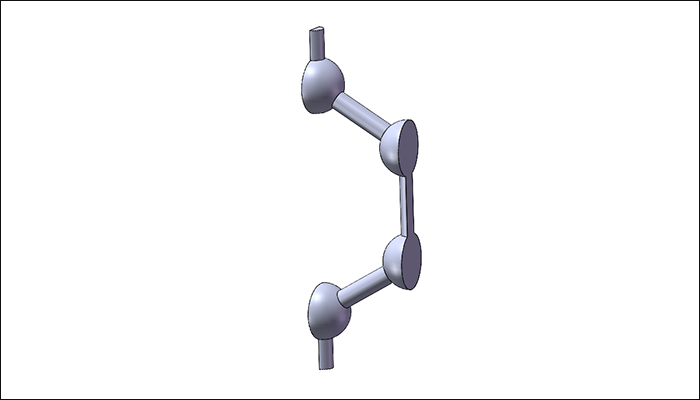

完成镜向。

11.镜向。

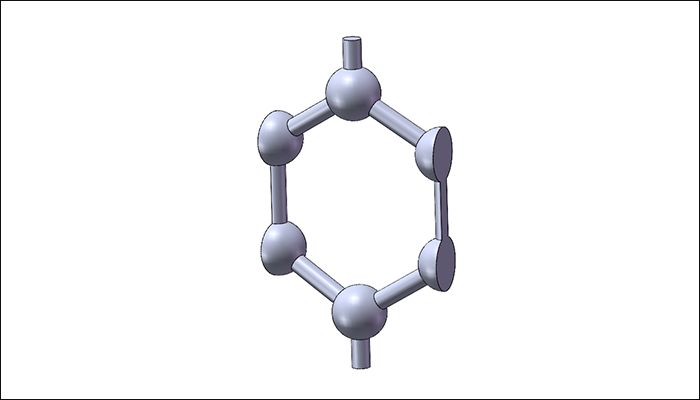

完成镜向。

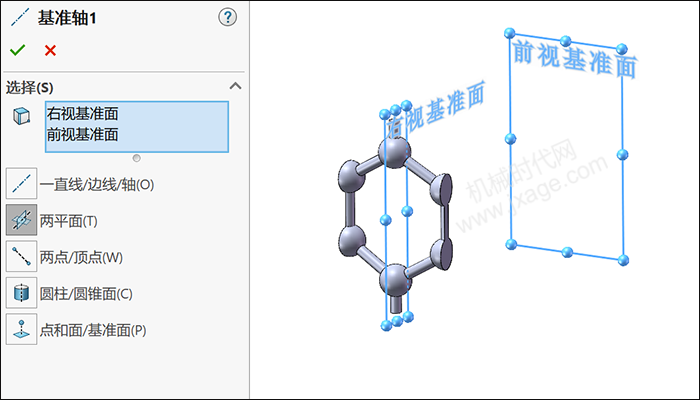

12.创建基准轴1。

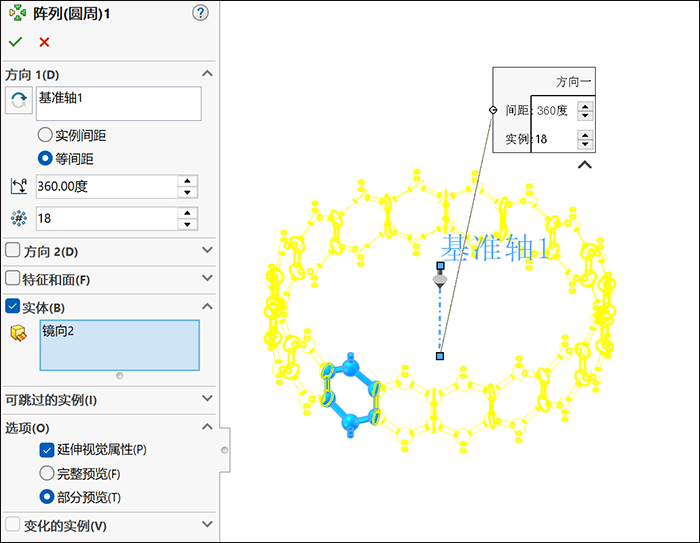

13.点击圆周阵列，以上一步创建的基准轴作为阵列参考，阵列对象选择下图所示的实体，阵列数量为18，等间距分布，如下图所示。

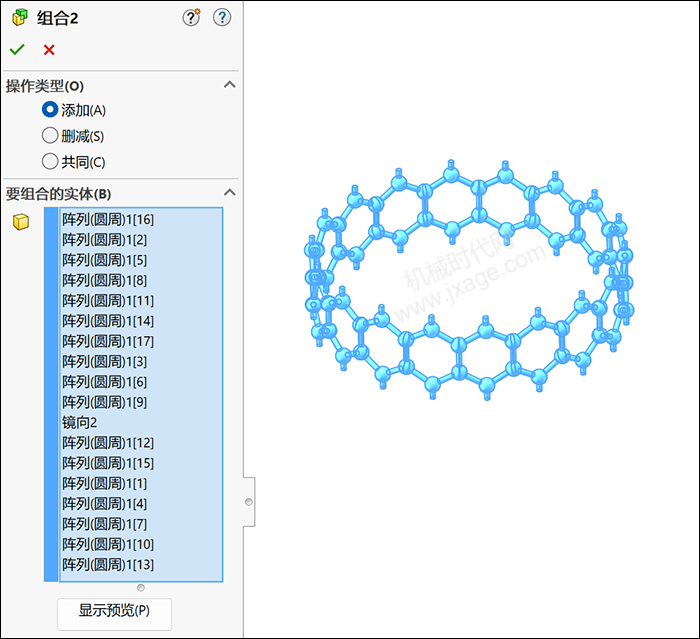

14.点击“插入”-“特征”-“组合”，类型选择“添加”，要组合的实体选择所有的实体，如下图所示。

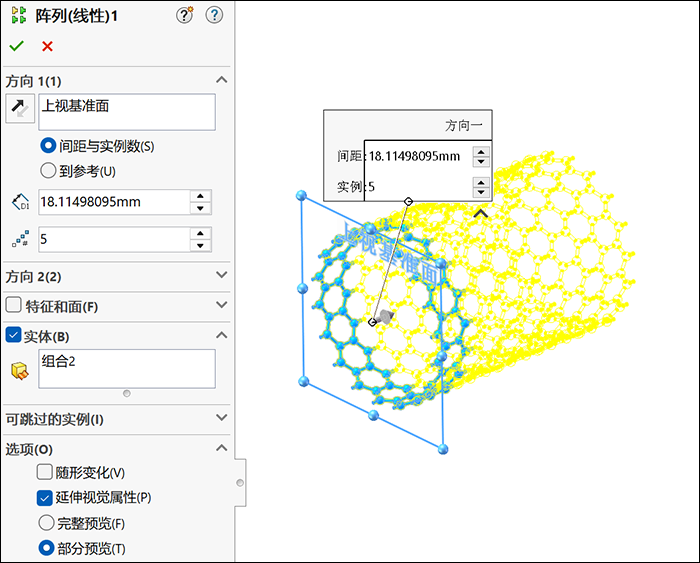

15.点击线性阵列，选择上一步创建的组合实体作为阵列对象，阵列参数按照下图进行设置。

完成线性阵列。

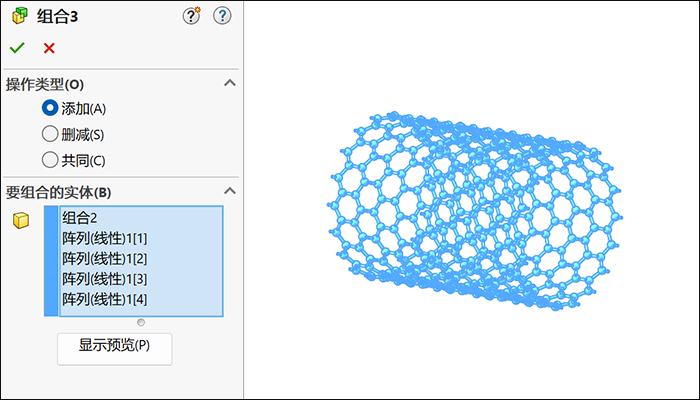

16.点击“插入”-“特征”-“组合”，类型选择“添加”，要组合的实体选择所有的实体，如下图所示。

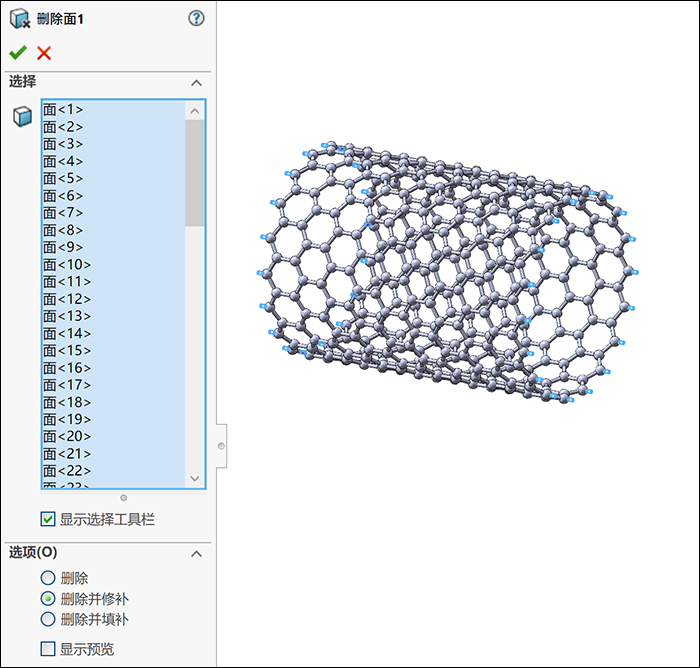

17.点击“插入”-“面”-“删除面”，选择下图蓝色的面，选项选择“删除并修补”，如下图所示。

完成。

18.渲染。
