反(响)应谱（Response Spectrum）分析

反应谱分析是瞬态响应分析的一种近似，大致地确定结构在瞬态荷载作用下的最大响应。在建筑领域，用于预测地震中建筑物各部分的最大响应。在航空领域，用于预测飞机受冲击荷载时飞机内每台设备的最大响应。它是抗震设计中最常用的分析方法。

反应谱分析先将整体结构的多自由度动力平衡方程转换为多个单自由度平衡方程，然后利用反应谱函数求出每一个单自由度的平衡方程的最大响应值。

通常情况下，对特定地区或国家中发生的历史地震波数据进行统计而形成反应谱，称为设计谱，然后利用设计谱进行结构的抗震分析。对于每一个单自由度系统，当激励频率等于单自由度系统的固有频率时，获得最大响应。整个结构的响应是单自由度系统响应的组合，组合方式有：

SRSS(Square Root Of The Sum Of The Squares)

ABS(Summation Of The Absolute Value)

NRL( U.S.Naval Response Lab Shock Design Modal Summation)

CQC(Complete Quadratic Combination Method)

TENP(Ten Percent Method)

反应谱分析应用广泛，但仍然是瞬态响应分析的近似方法，在抗震设计中很常用。与传统的瞬态响应分析相比，计算比较简单，效率比较高。另一方面，反应谱分析使用设计谱数据而不是直接输入地震波，输入的荷载不直观，只能获得最大结果。不能获得结构随时间变化的响应，结果的精确度没有瞬态响应高。

输入反应谱分析中所需的反应谱函数（谱数据）、反应谱荷载的方向。动力荷载作用在结构时，反应谱分析是按固有周期、固有角频率和固有频率对应的物理量的最大响应函数表示。分析可以按位移反应谱、拟速度反应谱或拟加速度反应谱表示。反应谱分析所需荷载、边界条件与静力分析类似，但不同的是反应谱分析的荷载为时间的函数，并且在分析中包含惯性力（Inertial Force）和阻尼力（Damping Force）。可从瞬态响应反应分析中得到的重要结果包括：节点位移、速度和加速度，以及单元的内力和应力。可在分析控制中设置各振型的最大响应物理量（位移、应力、内力等）的振型组合方式和阻尼等。

局限性

反应谱分析本质上是基于单自由度系统的响应组合来开展的。然而，这种分析方法存在一定的局限性，可能会遗漏一些关键因素，例如结构的刚度响应以及残余质量等。为了更全面、精确地反映结构在地震作用下的实际响应情况，需要对这些因素进行深入且细致的考量。

U .S. NRC机构针对此局限，在相关法规中明确规定了反应谱分析的详细步骤和流程。这些规定不仅涵盖了分析的基本程序，还详细阐述了模态组合方法等关键技术环节。这些法规的制定旨在确保反应谱分析能够更准确地评估结构在地震作用下的响应，从而为结构设计和抗震评估提供可靠的依据。

在一般结构物的抗震设计中，通常会根据不同的抗震需求将地震水平分为两个主要类别：安全停堆地震（Safe Shutdown Earthquake, SSE） 和 运行基准地震（Operating Basis Earthquake, OBE）。这两种地震水平分别对应不同的荷载条件，并且为每种水平提供了相应的阻尼比水平。

1. 安全停堆地震（SSE）：

安全停堆地震是指在极端地震事件下，结构必须能够保持足够的完整性，以确保安全停堆和后续的冷却等安全功能的实现。

阻尼比：对于一般的机械设备，在安全停堆地震水平下，阻尼比通常设定为2%左右。这一阻尼比水平是为了确保在极端地震作用下，结构的响应能够被合理地控制，避免过度的振动和损坏。

2. 运行基准地震（OBE）：

运行基准地震是指在日常运行中可能遇到的地震水平，结构在这一水平下需要保持正常的功能，确保设备的运行不受影响。

阻尼比：在运行基准地震水平下，如果存在相关数据，阻尼比通常设定为3%左右。如果没有具体数据，也可以采用安全停堆地震水平下阻尼比的一半，即1%左右。这种设定是为了在日常运行中提供足够的抗震能力，同时避免过度设计。

详细说明

SSE（安全停堆地震）：

荷载条件：SSE水平的荷载条件通常基于极端地震事件，其设计标准更为严格，以确保在最不利情况下结构的安全性。

阻尼比设定：2%的阻尼比是基于结构在极端地震作用下的动力响应特性，这一比例能够较好地平衡结构的抗震性能和经济性。

OBE（运行基准地震）：

荷载条件：OBE水平的荷载条件相对较为温和，主要考虑结构在日常运行中可能遇到的地震情况。

阻尼比设定：3%的阻尼比是在有具体数据支持的情况下采用的，这一比例能够提供足够的抗震能力，同时避免过度设计。如果没有具体数据，采用SSE水平阻尼比的一半（1%）也是一种可行的选择。

应用场景

在实际的结构抗震设计中，工程师需要根据具体的工程需求和结构特性，选择合适的地震水平和阻尼比。例如，对于核反应堆等关键设施，SSE水平的设计尤为重要，因为这些设施在极端地震事件下必须能够安全停堆。而对于一般的工业建筑或设备，OBE水平的设计可能更为常见，以确保在日常运行中的抗震性能。通过合理设定地震水平和阻尼比，可以有效提高结构的抗震性能，确保在不同地震条件下的安全性和功能性。

模态叠加法缺点

模态叠加法反应谱分析是一种常用的结构抗震分析方法，它通过将多自由度系统的响应分解为多个单自由度系统的响应，并将这些响应进行组合来得到整体结构的响应。这种方法具有以下缺点：

响应遗漏风险：由于模态叠加法基于模态的独立性假设，某些特定的结构响应可能会被遗漏。例如，如果某些模态之间的耦合效应显著，或者某些高阶模态对特定响应有重要影响，那么仅通过模态叠加法可能会导致这些响应的遗漏。
刚度响应的考虑不足：在模态叠加法中，通常假设结构的刚度在模态分析中已经充分考虑。然而，在某些情况下，特别是在结构的某些区域（如变截面区域）可能存在刚度变化，这些变化可能会影响结构的响应。因此，需要特别注意这些区域的刚度响应是否得到充分考虑。
未考虑的刚度模态质量：模态叠加法通常只考虑了参与模态的质量，而忽略了未参与模态的质量。这些未考虑的质量可能会对结构的响应产生影响，特别是在高阶模态或局部响应中。因此，需要对这些未考虑的质量进行适当的评估和处理

U .S.NRC提出的完整的响应谱分析方法

Complete Response Spectrum Analysis

地震作用通常以较大的水平荷载形式从地基传递到结构上。对于质量较大的结构物，其面临的破坏风险更为显著。在机械领域，地震作用可能导致设备功能失效，进而引发诸如通信中断、火灾等次生灾害

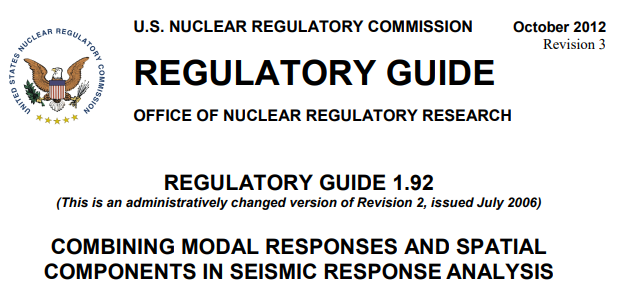

U.S. Nuclear Regulatory Commission, NRC在其发布的《监管指南1.92》（Regulatory Guide 1.92）中，详细阐述了在地震响应分析中，如何对单自由度系统的响应结果进行模态组合。该指南提供了多种模态组合方法，以确保在地震作用下结构响应的准确评估。这些方法包括：SRSS, CQC,Rosenbl ueth Correlation

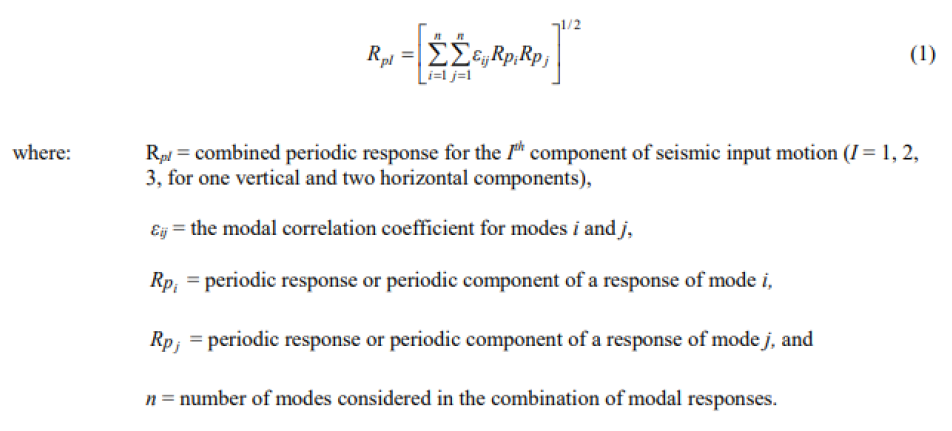

在进行模态组合时，完全二次组合（Complete Quadratic Combination, CQC） 方法是目前最普遍使用的一种方法。CQC方法考虑了模态频率的密集程度，并通过引入耦合系数来更准确地评估模态之间的相互作用

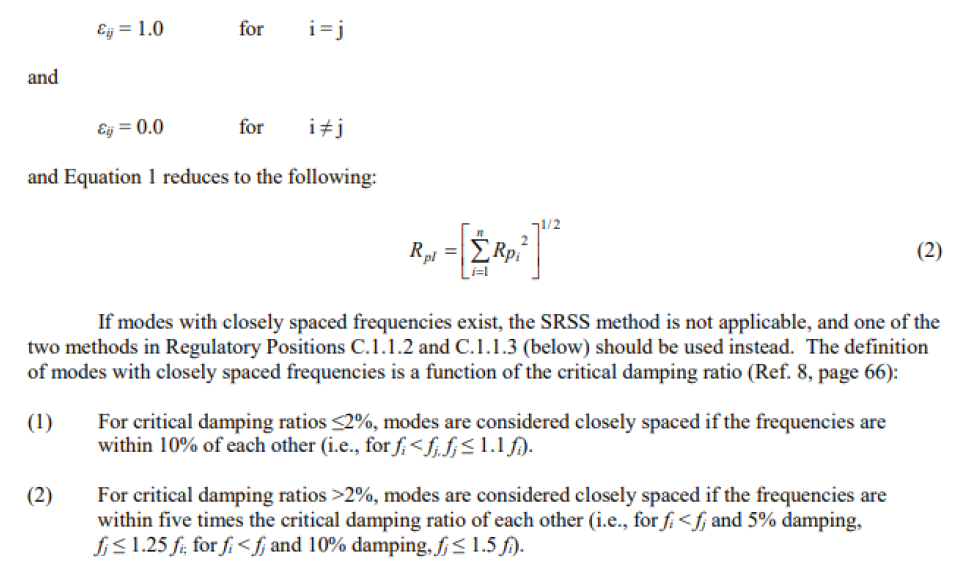

平方和的平方根（Square Root of the Sum of the Squares, SRSS） 方法是一种常用的模态组合方法，但在处理模态频率密集的情况时，可能会出现响应被低估的问题。这是因为SRSS方法假设模态之间是独立的，没有考虑模态之间的耦合效应。因此，在模态频率密集的情况下，SRSS方法可能无法准确反映结构的实际响应

除了上述提到的模态组合方法外，美国核管理委员会（NRC）在相关法规和指南中还详细说明了Rosenblueth相关系数（Rosenblueth Correlation Coefficient）和Der Kiureghian相关系数（Der Kiureghian Correlation Coefficient）的组合方式及其适用条件和限制

在进行模态响应组合时，除了将各个单自由度系统的模态响应进行组合外，还需要考虑由于有限的模态数量和特定的固有频率范围，可能会遗漏的过渡区域的刚度响应，以及零周期加速度（Zero Period Acceleration, ZPA）值之后未被考虑的刚度模态质量。这些因素对于确保分析的完整性和准确性至关重要。

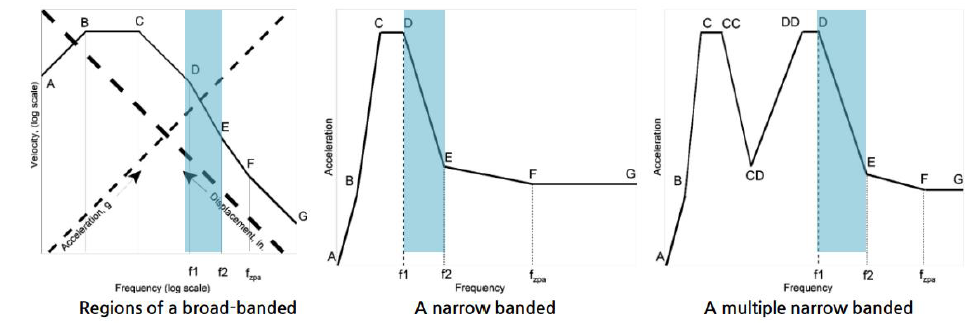

通常会将反应谱曲线划分为不同的区间，每个区间对应不同的响应特性。具体来说，可以将反应谱曲线分为以下几个区间：

AB区间：位移放大区间
特性：在这个区间内，反应谱主要反映结构的位移响应。由于频率较低，结构的位移响应较为显著，放大效应较为明显。
BC区间：速度放大区间
特性：在这个区间内，反应谱主要反映结构的速度响应。频率适中，速度响应较为显著，放大效应较为明显。
CD区间：加速度放大区间
特性：在这个区间内，反应谱主要反映结构的加速度响应。频率较高，加速度响应较为显著，放大效应较为明显。
DE区间：刚度模态的过渡区间
特性：在这个区间内，反应谱反映了刚度模态的过渡特性。由于频率较高，刚度模态的影响开始显现，过渡区域的响应特性较为复杂。
F(ZPA)之后：刚度模态主导区间
特性：在这个区间内，反应谱主要反映刚度模态的响应。由于频率非常高，刚度模态的响应占主导地位，结构的响应主要由刚度特性决定。

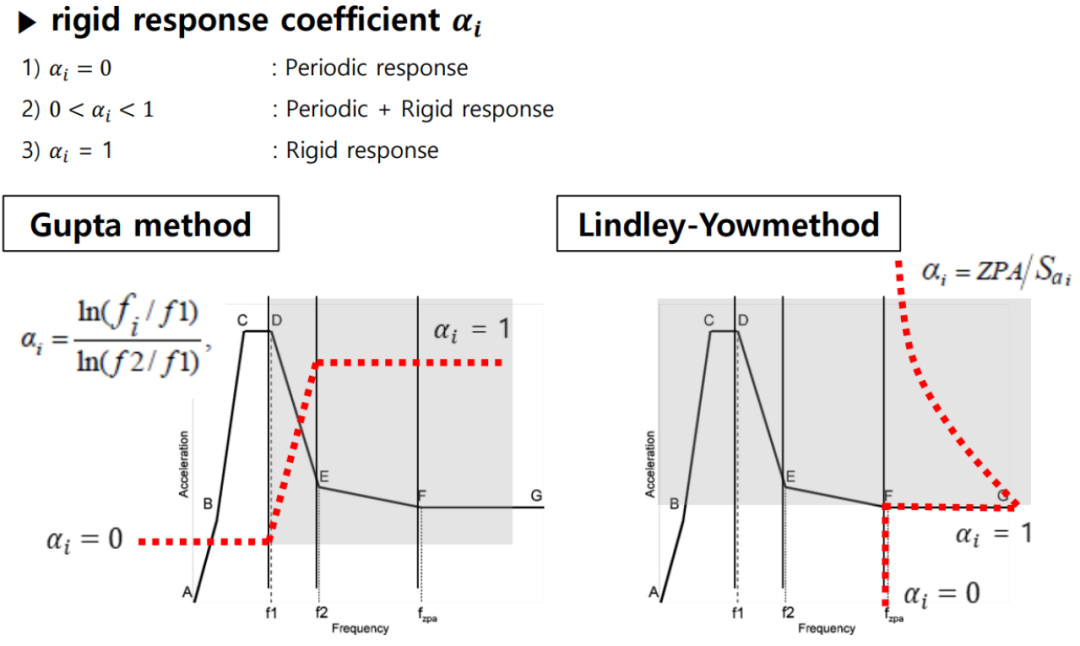

在变异区间（Transition Region），周期性（Periodic）响应和刚性（Rigid）响应会混合出现。对于在有限模态数量中未被反映的刚性模态，通常采用刚性响应方法（Rigid Response Method）来考虑其影响。具体来说，有两种方法被提出用于反映刚性响应系数：Gupta方法和Lindley-Yow方法

为了进行有效的地震响应评估，通常要求在每个主要方向上达到90%以上的质量参与率（Mass Participation Factor）。然而，对于那些存在大量局部模态（Local Modes）的结构物，要满足这一标准可能需要考虑大量的模态阶数，这无疑会大幅增加分析所需的计算资源。

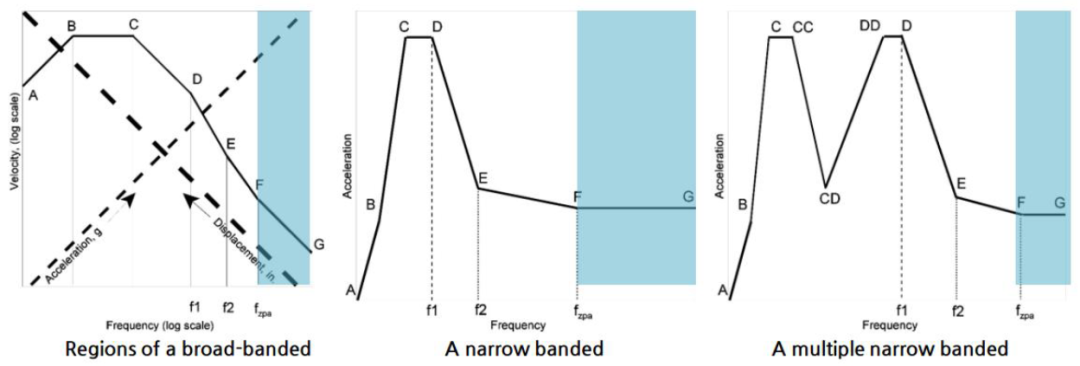

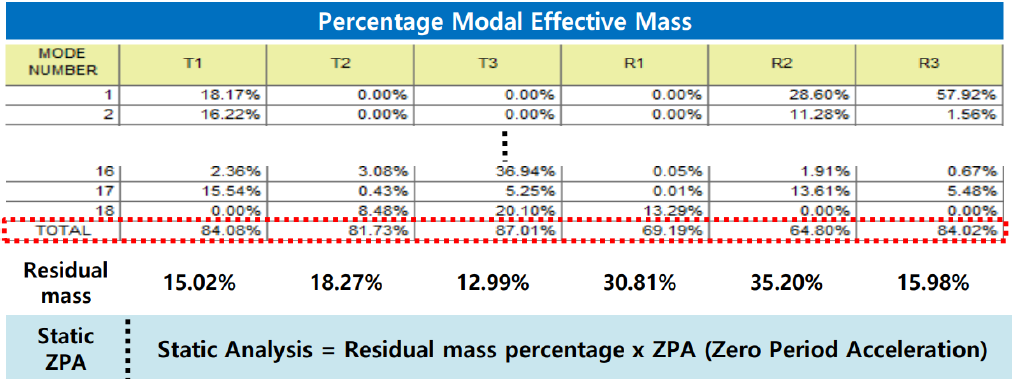

在零周期加速度（Zero Period Acceleration, ZPA）之后，对于没有被考虑的刚度模态，U.S. Nuclear Regulatory Commission, NRC的监管指南1.92（Regulatory Guide 1.92）提出了缺失质量方法（Missing Mass Method）。该方法要求通过静态ZPA方法（Static ZPA Method）来计算未参与质量对应的地震响应

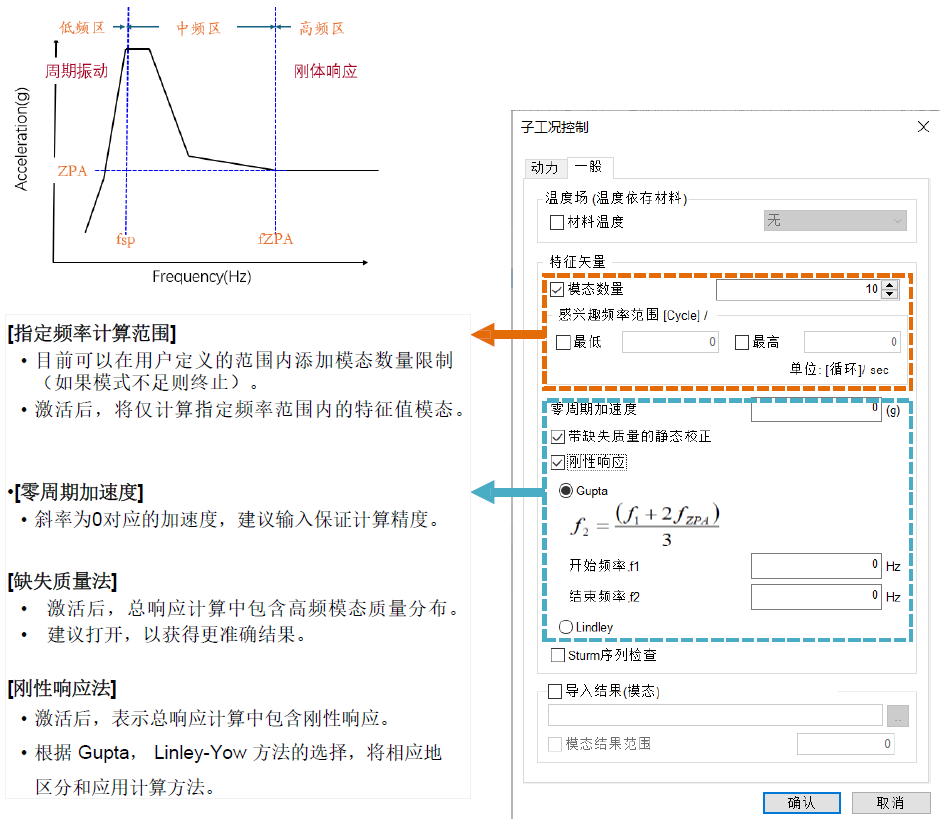

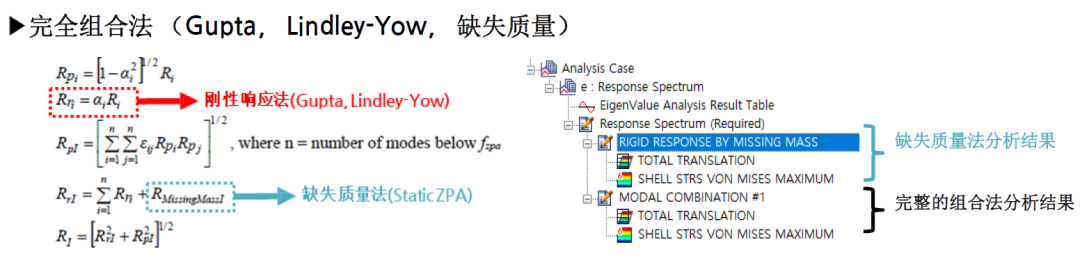

在反应谱分析中，周期性（Periodic）响应和刚性（Rigid）响应的组合是一个重要的环节。特别是，传统的周期性响应和刚性响应的组合方法在1.5节完整的反应谱分析解决方案（Complete Solution for Response Spectrum Analysis）中有详细阐述。midas NFX在进行反应谱分析时，提供了用户选项，可以根据用户的选择自动进行这些组合
