CATIA曲面平移后，如何保留颜色

3小时前浏览0

这可能是困扰CATIA新手和部分老手很久的一个问题：

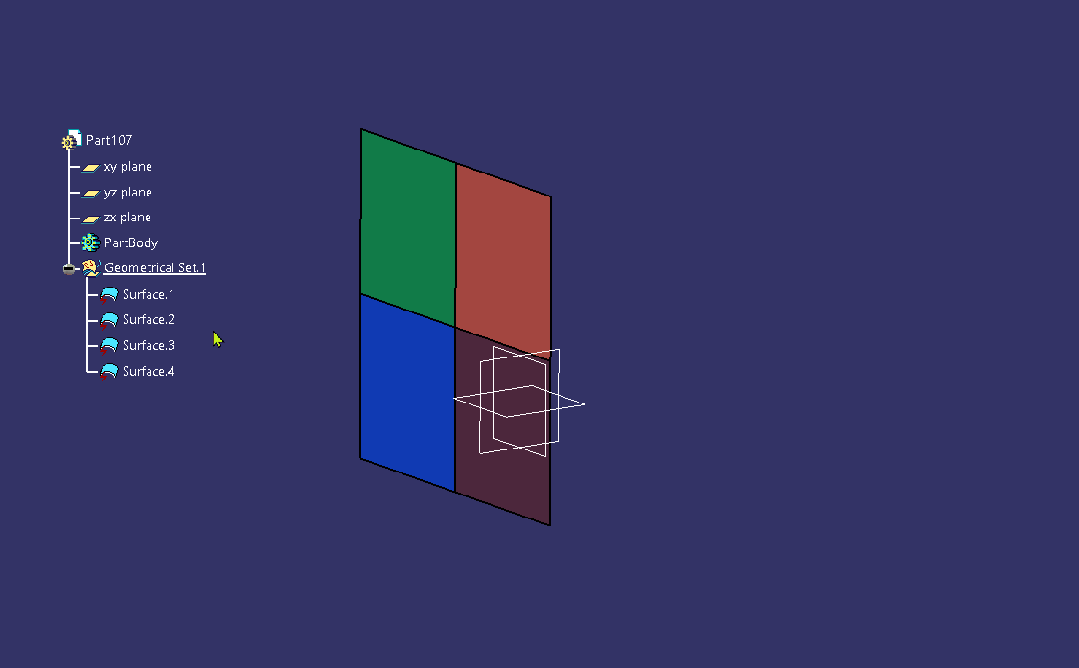

如下图：我有一组曲面，分别赋予了不同颜色。而在对这些曲面施加了平移/旋转/缩放/镜像等变换操作时，它们会丢失原本的颜色信息。

或许，CATIA软件里有什么选项可以控制颜色继承？但用了十多年CATIA的小狼目前还没发现…

所以，小狼这里直截了当地给出两种方法，可以实现变换之后保留颜色。

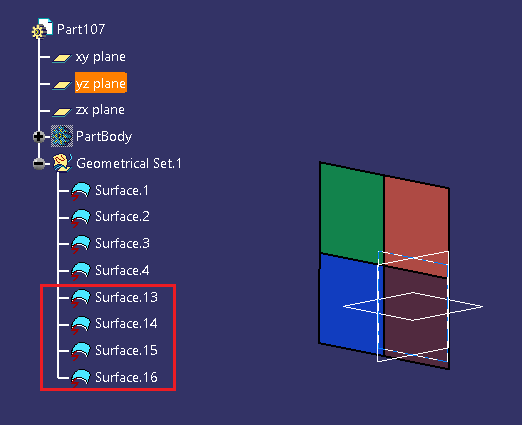

第一种方法：针对原始元素为非参元素。如果你希望保留原始元素的话，就复制一下（不保留就不用复制了）。

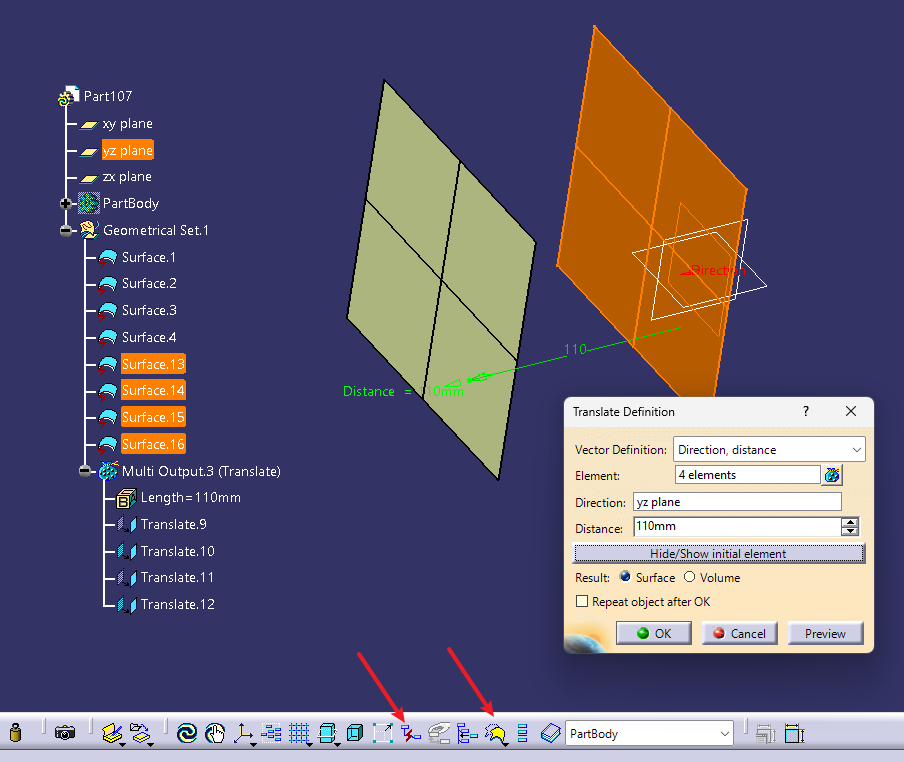

然后，我们依旧是以刚刚的平移为例，对复制出来的元素应用变换命令。只不过这次，不要急着点“确定”——在软件底下的命令条里，找到下面的两个命令，分别为

“Create Datum”和

“No Keep Mode”，分别单击，确保它们处于高亮状态。

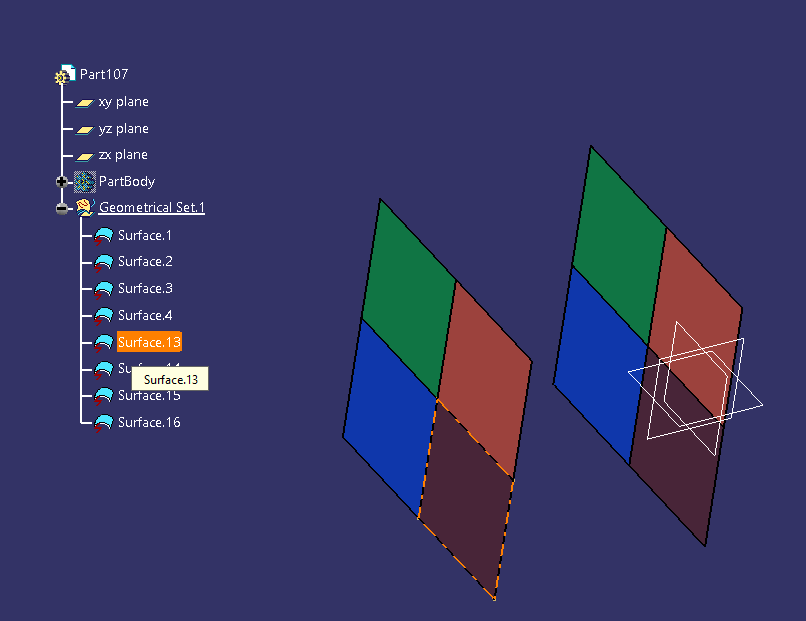

此时再单击命令对话框的OK按钮，你会发现，我们实现了对曲面对象平移，并继承颜色属性的操作。

但是…

估计有小伙伴尝试下来，会发现这种操作会有些缺点：比如，要求原始元素必须是消参的，而结果又不带参…

所以，小狼来为大家提供第二种方法：

挨个元素平移，然后看看平移前元素A1是什么颜色，再给其对应的平移后的元素A2赋予同样的颜色。

诶，各位稍安勿躁，先别着急喷。因为，这么有规律的操作，非常适合用代码操作！不信？那就看小编用5分钟写的一段代码，实现的效果吧~

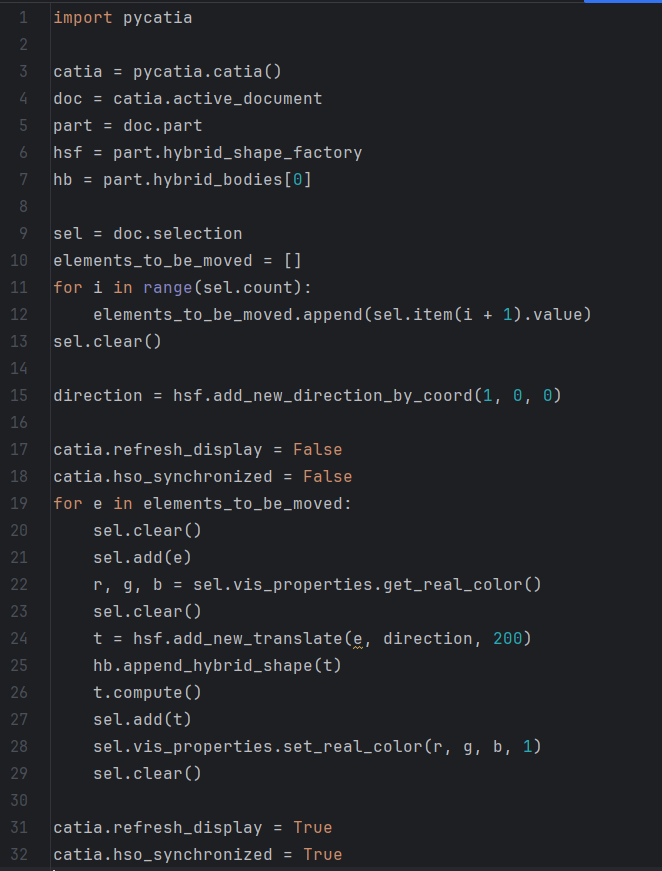

那最后呢，小编也不藏着掖着，直接给出完整代码（见文末，仅32行）。但丑话说在前面，你直接抄下面的代码，大概率会运行失败，因为原生的pycatia库存在很多问题，需要我们一边用一边修改完善。
