【深度解析】IV型储氢气瓶：常温水疲劳试验为何无法替代氢气循环试验？

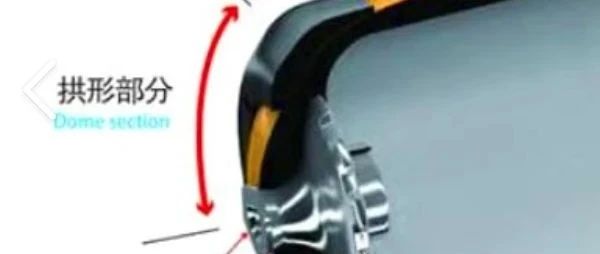

引言：氢能时代的安全基石 在氢燃料电池汽车加速商业化的今天，IV型储氢气瓶作为核心部件，其安全性与耐久性直接关系到氢能产业的发展命脉。这类气瓶采用塑料内胆与碳纤维复合材料缠绕层的结构设计，凭借轻量化（比III型瓶减重40%以上）和高强度（可承受70MPa高压）的优势，成为车载储氢的主流选择。然而，气瓶的安全性能验证却面临一个关键争议：常温水疲劳循环试验能否完全替代氢气循环试验？ 本文将从技术原理、标准要求等多维度展开分析，揭示两者不可替代的本质差异。 一、试验差异：从介质到工况的颠覆性区别 1. 介质特性的根本差异氢气的分子特性：氢气分子直径仅0.289nm，是自然界最小的分子之一，具有极强的渗透性。在高压环境下，氢气分子可通过塑料内胆的微观孔隙渗透至复合材料层，导致材料老化、界面脱粘等问题。例如，GB/T 42610-2023明确要求测试塑料内胆在15℃和55℃下的氢气渗透系数，分别需低于9.0×10⁻¹⁶和4.5×10⁻¹⁵ mol·m/(m²·s·Pa)。水试验的局限性：水的分子直径（0.275nm）虽接近氢气，但水作为液态介质无法模拟氢气的渗透行为。水试验仅能检测宏观泄漏，而氢气渗透导致的微观损伤（如内胆鼓泡、复合材料分层）难以被发现。 化学相容性的挑战：氢气与塑料内胆材料（如PA6、HDPE）可能发生化学作用，导致材料力学性能下降。例如，PA6在长期氢气环境下可能出现结晶度变化，降低抗疲劳性能。而水作为惰性介质，无法触发此类化学反应。2. 温度循环的不可复 制性 氢气循环的极端温度波动：氢气在充放气过程中会因焦耳-汤姆逊效应产生显著温度变化。例如，4型瓶在84MPa氢气循环测试中，充气结束时温度可达70℃，排气后骤降至-15℃。这种周期性热应力会导致复合材料层与内胆的膨胀系数差异加剧，引发界面应力集中和疲劳裂纹。水试验的温度盲区：常温水试验通常在20±5℃下进行，无法模拟高温高压下的材料蠕变和低温脆化现象。例如，低温环境下塑料内胆可能出现脆性断裂，而水试验无法检测这一风险。3. 压力循环特性的本质区别 氢气的可压缩性与动态响应：氢气的可压缩性远高于水，导致其在充放气过程中压力变化速率更快、波动更剧烈。例如，氢气循环测试中压力从3MPa升至84MPa仅需数分钟，而水试验的压力变化速率受限于液体的不可压缩性，通常较慢。这种动态载荷会加速复合材料层的纤维断裂和树脂开裂。水试验的静态局限性：水试验虽能验证气瓶的基本疲劳寿命，但无法模拟氢气在高压下的“弹性储能”效应——氢气在压缩过程中储存的弹性势能可能在泄压时释放，导致内胆产生瞬时变形，引发屈曲或鼓泡。二、标准与实践：行业规范的强制要求 1. 国际标准的明确区分 ISO 19881:2018的强制要求：国际标准明确规定，IV型储氢气瓶需通过氢气循环试验验证疲劳寿命，且试验压力需覆盖工作压力的1.2倍（如70MPa气瓶需测试至84MPa）。同时，标准要求测试温度范围为-40℃至85℃，以模拟极端环境下的性能表现。水试验的定位：水疲劳试验仅作为初步筛选手段，用于验证气瓶的“未爆先漏”设计模式（即允许泄漏但禁止直接爆破），但无法替代氢气试验对材料相容性和动态载荷的评估。 2. 国内标准的更新与突破 GB/T 42612-2023的关键升级：我国最新发布的IV型瓶国家标准明确要求，气瓶需通过氢气循环试验（1000次压力循环）和极限温度渗透试验（55-60℃、1.15倍工作压力下渗透稳定时间≤500h）。此外，标准引入“内胆屈曲和鼓泡试验”，通过9次快速泄压循环验证内胆与复合材料层的结合强度。水试验的辅助角色：水疲劳试验仍被保留，但仅作为氢气试验前的预筛选，且循环次数（通常为设计寿命的2倍）。 图1 气瓶快速泄放后三、失效机制：水试验遗漏的致命风险 1. 氢气渗透引发的渐进性失效 渗透导致的材料老化：氢气分子通过塑料内胆的渗透不仅会造成氢气泄漏，还会在复合材料层内积聚，导致树脂基体溶胀、纤维界面弱化。例如，4型瓶在氢气循环测试中，氢气渗透量可能接近欧盟标准限值（6Ncm³H₂/h·L），而水试验无法检测到这种微观泄漏。渗透引发的应力集中：氢气在复合材料层内的局部积聚可能形成高压气穴，导致内胆局部鼓泡或复合材料分层。GB/T 42610-2023要求气瓶在极限温度渗透试验后进行屈曲和鼓泡测试，正是为了捕捉这类失效模式。2. 温度应力导致的结构损伤 热膨胀系数差异的连锁反应：塑料内胆（如PA6）的热膨胀系数约为10⁻⁴/℃，而碳纤维复合材料仅为10⁻⁶/℃。在氢气循环的温度波动下，内胆与复合材料层的膨胀差异会产生界面剪切应力，加速疲劳裂纹萌生。 低温脆化的隐蔽风险：当气瓶在-40℃环境下快速泄压时，塑料内胆可能因低温脆化而开裂。这种失效模式在常温下的水试验中无法显现，但在氢气循环试验中被明确要求验证。 3. 动态载荷下的疲劳裂纹扩展 氢气压力波动的加速效应：氢气循环的快速压力变化会导致复合材料层承受高频次交变载荷，加速纤维断裂和树脂微裂纹扩展。研究表明，氢气循环测试中4型瓶的疲劳寿命可能比水试验缩短20%-30%，主要因动态载荷下材料的疲劳敏感性更高。动态响应的不可预测性：氢气的可压缩性使其在泄压时产生“弹性回弹”，可能导致内胆产生瞬时变形，引发屈曲或局部失稳。这种动态响应无法通过静态水试验模拟，必须通过氢气试验验证。四、成本与效益：短期节省与长期风险的博弈 1. 水试验的经济性陷阱 测试成本的表面优势：水疲劳试验的设备投资和运行成本较低，单次测试费用约为氢气试验的1/3-1/10。对于企业而言，采用水试验作为主要验证手段可显著降低研发和生产成本。长期安全成本的隐性增加：若仅依赖水试验，可能导致气瓶在实际使用中因氢气相关失效模式（如渗透、低温脆化）而提前退役。据估算，因疲劳泄漏导致的产品召回和安全事故赔偿成本，可能是单次氢气试验费用的数十倍。 2. 氢气试验的综合价值 全生命周期的安全保障：氢气试验通过模拟真实工况，可准确评估气瓶在15年设计寿命内的耐久性。技术迭代的关键支撑：氢气试验数据为材料研发提供直接依据。例如，通过分析氢气循环后的内胆渗透数据，企业可优化PA6材料的改性配方，将氢气渗透系数降低至行业标准的1/2以下。 结语：安全容不得半点妥协 IV型储氢气瓶的安全验证，绝非简单的试验方法选择问题，而是关系到氢能产业生死存亡的技术底线。常温水疲劳试验虽能提供一定的基础数据，但其对氢气特性、温度应力和动态载荷的模拟存在本质缺陷。唯有通过氢气循环试验的严苛验证，才能真正保障气瓶在极端工况下的安全运行。在氢能产业爆发的前夜，我们必须以科学为尺、以安全为纲，拒绝任何形式的“试验替代”，为氢能时代筑牢安全基石。来源：气瓶设计的小工程师
