夹芯结构水泥预制件的力学性能分析（建模部分）
引言
有限元分析软件Abaqus作为工程仿真领域的领先工具，凭借其强大的非线性分析和多物理场耦合能力，在混凝土结构抗压性能研究中展现出不可替代的优势。该软件由法国Dassault Systemes公司开发，通过先进的数值模拟算法与混凝土材料本构模型，能够精准预测混凝土在复杂应力状态下的力学行为，例如受压过程中的变形、损伤及破坏，为混凝土结构设计、安全性评估及耐久性分析提供了重要技术支撑。
在混凝土抗压模拟方面，Abaqus提供了专门的材料模型（如混凝土损伤塑性模型CDP模型），可真实反映混凝土材料在各种受压条件下的力学特性。这些模型通过定义混凝土的塑性流动、硬化规律及损伤演化准则，能够模拟从弹性变形到塑性损伤的全过程，准确捕捉应力-应变曲线的非线性阶段、峰值应力后的软化行为以及裂缝的萌生与扩展。针对混凝土受压破坏的复杂机制，软件允许用户自定义拉伸、压缩及剪切失效阈值，结合损伤变量的动态更新，实现混凝土压碎、剥落及裂缝贯通等破坏模式的精细化模拟。这种能力不仅克服了传统实验在极端加载条件下观测的局限性，还能有效评估不同配合比、养护条件或加载速率对混凝土抗压性能的影响。
Abaqus CAE软件
Abaqus是一款广泛应用于工程领域的有限元分析（FEA）商业软件，其强大的非线性分析能力和对复杂系统的模拟能力使其在结构工
Abaqus混凝土塑性损伤模型
程、材料科学等多个领域成为重要工具。该软件通过建立数值模型，模拟材料在不同加载条件下的力学行为，尤其在混凝土结构的抗压性能研究中展现出显著优势。
在混凝土抗压模拟方面，Abaqus的核心功能体现在其丰富的材料本构模型库和精细的破坏机制模拟能力。混凝土作为一种典型的脆性材料，其抗压行为涉及复杂的非线性响应、损伤累积及断裂过程。Abaqus中含有多种类型的混凝土本构模型，在这些模型中最具代表性的就是混凝土塑性损伤模型（Concrete Damage Plasticity, CDP）如图3-1。该模型基于连续介质力学理论，通过引入损伤变量描述材料在拉伸和压缩荷载下的刚度退化及破坏机制。CDP模型能模拟混凝土在单调加载、循环荷载及动力载荷下的行为，包括拉伸开裂和压缩破碎，并考虑应变率效应和刚度恢复机制，使得模拟结果更贴近实际材料的力学特性。
具体模拟流程中，Abaqus首先要求用户定义混凝土材料的本构参数，包括弹性模量、泊松比、抗压强度、抗拉强度等关键指标。基于CDP模型，用户需输入损伤演化规律，如拉伸损伤和压缩损伤的阈值、塑性应变与损伤的关系等。这些参数可通过实验数据或规范（如《混凝土结构设计规范》GB50010）确定，确保模拟的可靠性。随后，建立几何模型并划分有限元网格，通常采用三维实体单元（如C3D8R）以提高计算精度。在加载条件设置中，可施加轴向压力、弯矩或复杂应力组合，模拟实际工程中的受压场景。破坏准则则通过定义材料的失效阈值（如最大主应力、应变能密度等）触发破坏过程，软件实时计算应力-应变响应，并可视化裂缝扩展、损伤累积等过程。
以钢筋混凝土梁的抗压分析为例，Abaqus能完整模拟从加载到破坏的全过程。通过嵌入钢筋单元（如T3D2线单元）与混凝土实体单元间的相互作用，可以研究钢筋与混凝土间的粘结滑移以及协同受力等机制。分析过程中，可输出损伤变量（如DAMAGEC、DAMAGET）表征材料的损伤程度，绘制荷载-位移曲线揭示结构刚度变化，甚至通过动画展示裂缝从萌生到扩展的动态过程。这些结果为评估结构的承载能力、预测破坏模式提供了直观依据。
Abaqus在混凝土抗压模拟中的优势不仅在于其模型精度，还体现在计算效率和结果的可扩展性。软件支持隐式和显式分析算法，前者适用于静态或准静态问题，后者适用于涉及复杂接触或动力冲击的场景。此外，用户可通过自定义子程序扩展材料模型，如考虑温度影响、徐变效应等，进一步提升模拟的适用性。在工程实践中，该软件已被广泛应用于桥梁、隧道、大坝等结构的抗压性能评估，为设计优化和安全性验证提供关键支持。综上所述，Abaqus凭借其先进的本构模型、精细的破坏模拟能力和灵活的分析框架，成为研究混凝土抗压行为的重要工具。通过结合理论模型与数值仿真，研究人员和工程师能够更深入理解混凝土结构的力学响应机制，推动工程设计的科学化和精细化发展。
分析流程
以正方形孔洞结构为例，简单讲解使用Abaqus进行分析的整体流程。

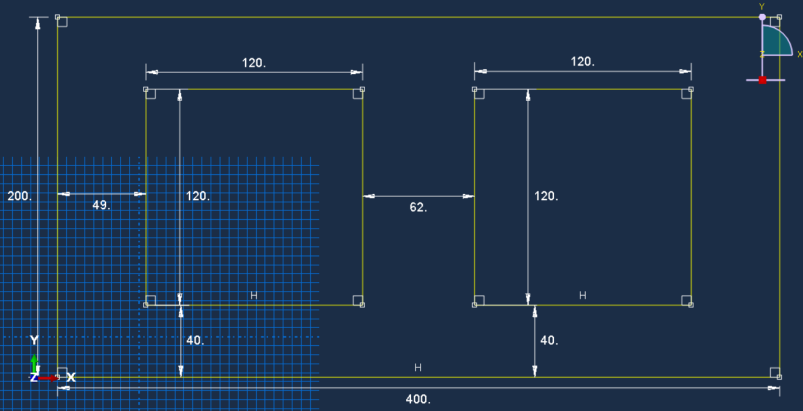

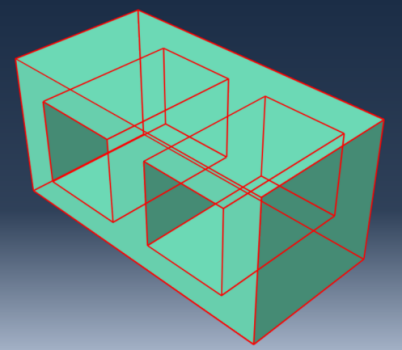

1.绘制结构俯视草图。先大致画出整体结构的特征，再用标注约束各个部位的尺寸。草图尺寸为长400mm，宽200mm的矩形，其内部两个正方形结构的边长为120mm，距离下底边的长度为40mm，距侧边的距离为49mm，两正方形结构之间相距62mm。如图3-2。
图3-2草图

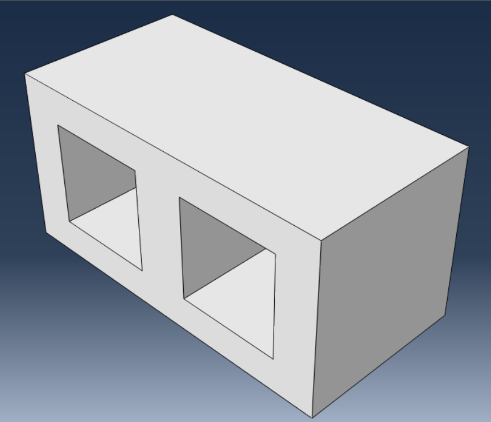

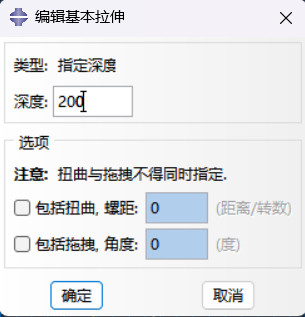

2.建立模型。将草图拉伸至尺寸高度，即可建立出正方形孔洞水泥
图3-3拉伸
预制件模型。水泥预制件高为200mm，因此拉伸深度设置为200。如图3-3。
3.创建材料。
图3-4创建材料

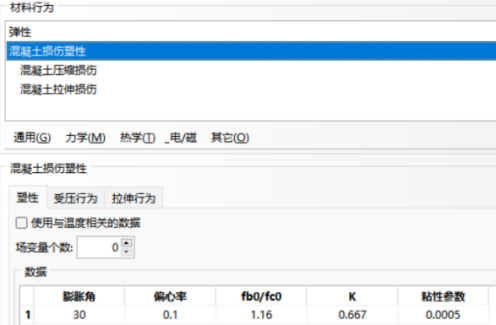

将测试到的材料属性创建至软件当中。膨胀角为30，偏心率为0.1，fb0/fc0为1.16，k为0.667，粘性参数为0.0005。如图3-4。

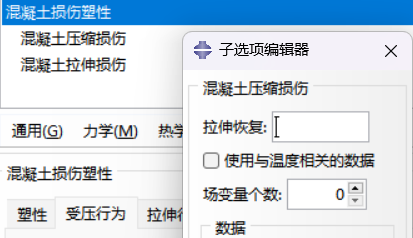

4.创建一个截面，并将试验所得到的材料属性指派到模型上。该步骤可以赋予模型试验材料的材料属性。如图3-5。
在Abaqus中，截面指派是赋予模型力学性能的关键步骤。对于梁、壳单元，截面定义其几何特征（如形状、厚度），直接影响分析结果。即便实体单元本身无截面概念，Abaqus仍要求定义截面以实现“材料→截面→模型”的流程统一。此举确保所有部件通过截面关联材料属性，从而获得力学性能。正确指派截面是建模流程的必经环节，忽略它将导致分析无法进行，因此截面指派虽对实体无物理意义，却是软件逻辑不可或缺的部分。
图3-5指派截面

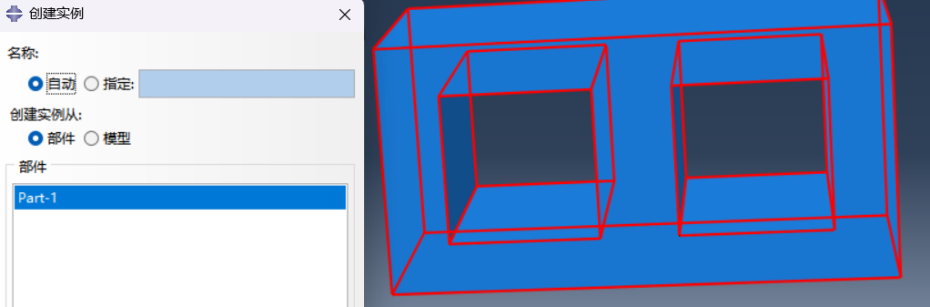

5.装配。本研究每次只含一个模型部件，装配过程并不复杂。如图3-6。
Abaqus的装配模块是建模核心环节。它将分散部件整合为统一装配件，支持定义载荷、边界条件及部件交互，确保仿真准确性。通过实例映射机制（如轮胎、齿轮的重复调用），避免重复建模，显著提升效率。网格划分时可选择依赖或独立模式，平衡计算资源与精度。该模块为复杂结构（如汽车、机械）的系统性仿真提供基础，是连接部件与求解的桥梁，不可或缺。
图3-6装配

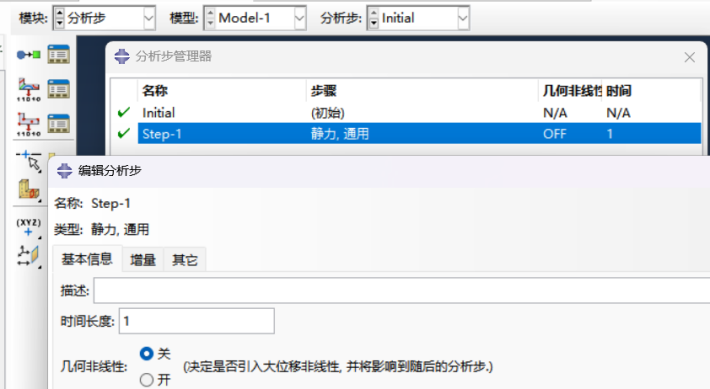

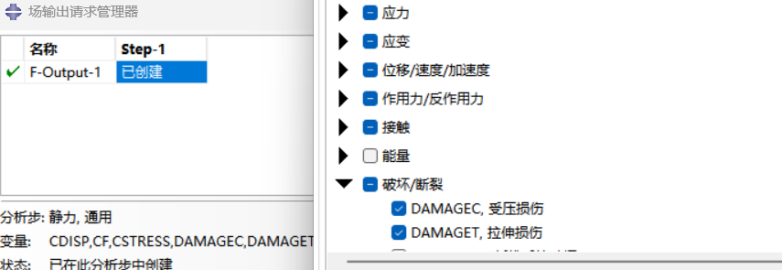

6.建立分析步并在场输出管理器中勾选需要的数据。勾选后才可在后续数据查看时看到需要的数据。如图3-7、3-8。
在Abaqus中，分析步的重要性可精简概括为：分析步是仿真核心，它将复杂问题分阶段求解，确保计算高效和结果准确。通过分步模拟加载、边界变化等实际工况，它能处理非线性、大变形等复杂行为，并灵活控制计算精度与资源消耗。合理的分析步设置可提升收敛稳定性，支持多物理场耦合及接触分析，同时允许用户自定义策略、动态调整参数，是解决工程问题的关键工具，兼具灵活性与可靠性。
图3-7分析步
图3-8场输出管理器

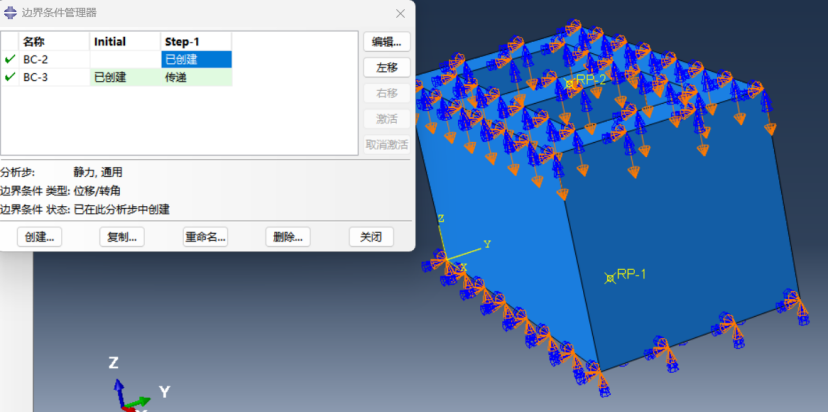

7.设置载荷。设置载荷为位移，-0.5，底面完全固定。如图3-9。
Abaqus的载荷模块是工程仿真的核心。它支持复杂载荷定义（如移动载荷、旋转载荷），通过DLOAD子程序灵活处理非标准加载场景，确保模拟精度。模块涵盖多物理场耦合（如Aqua专注海洋工程，Abaqus/CFD处理流体问题），显著拓展应用领域。其自动化前后处理功能（如Abaqus/CAE）与高效求解器（Explicit、Standard）协同，降低建模难度，加速复杂问题的求解，为结构设计优化与安全性验证提供关键支撑。
图3-9载荷设置

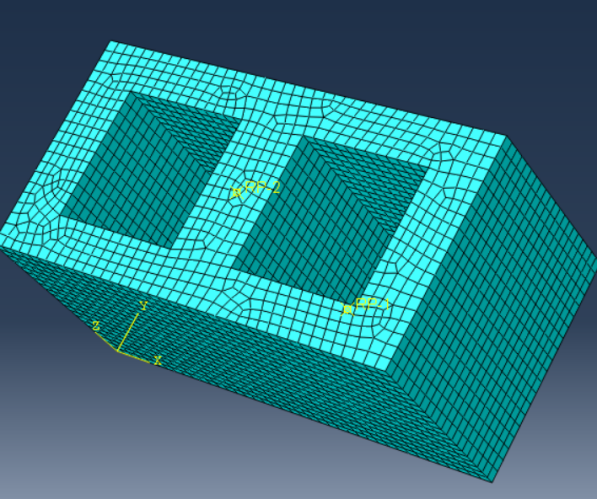

8.网格划分。结合计算机性能设置网格密度，密度太低数据准确性差，密度过高程序可能无法运行。试例选取的全局近似尺寸为10。如图3-10。
图3-10网格
网格划分是有限元分析的核心环节，其质量直接关系到计算的精度与效率。在Abaqus软件中进行网格划分时，必须遵循均匀性、适配性和光滑性原则，通过合理的网格划分来捕捉几何细节，适应复杂的边界条件以及模拟非线性行为。为了平衡计算精度和成本，通常采用局部加密与全局粗化的策略。结构化网格和扫掠技术在减少数值误差方面表现优异，而自适应网格划分和定制化工具（如Python脚本）能够进一步优化网格质量。在实际工程案例中，精确的网格设计能够有效模拟水下爆炸、齿轮接触等复杂场景，避免收敛问题，为设计优化提供了可靠的依据。掌握网格划分技巧是提升仿真准确性的关键。

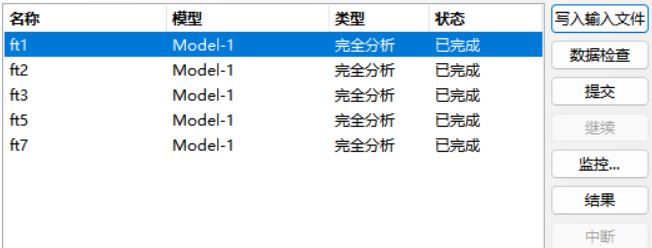

9.提交运行文件。点击提交后等待运行，成功运行结束后会显示已完成，若无法成功运行可在监控-错误中寻找原因。如图3-11。
图3-11文件提交
10.查看结果。可在输出对话框内选取需要的云图显示如图3-12。

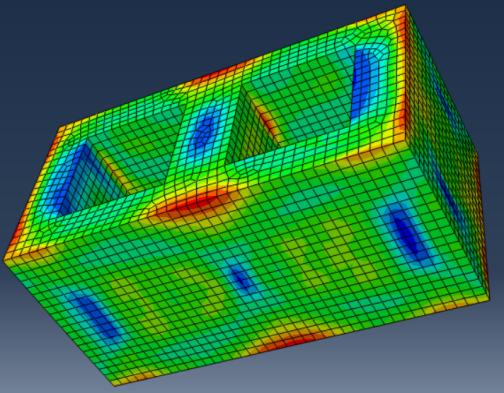

图3-12 Mises应力云图
Abaqus的可视化模块是工程仿真的核心工具，能将复杂数据转化为直观图形，助力工程师快速理解分析结果。通过变形云图、应力分布等实时展示，用户可直观察觉结构薄弱环节，识别潜在失效风险。其多物理场耦合结果的可视化能力，更支持跨学科问题诊断。此外，动态模拟结果的动画呈现，可清晰展现系统响应过程，为优化设计与验证提供关键依据。可视化模块不仅提升分析效率，还促进团队协作与客户沟通，是工程决策不可或缺的支撑。

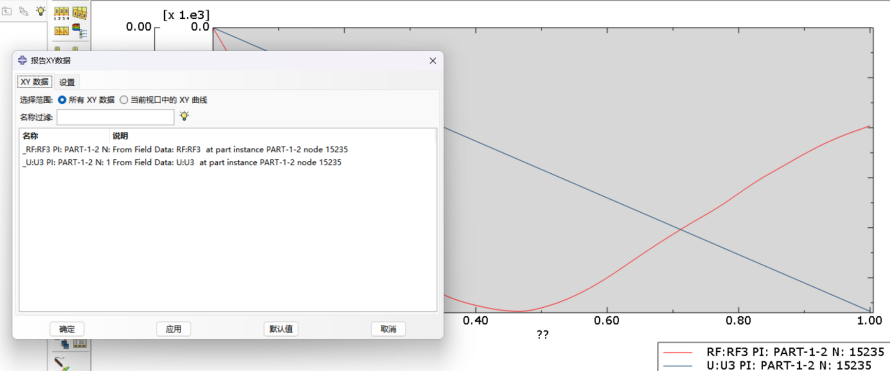

11.导出数据。如图3-13。
将模拟得到的数据从软件中导出后，可以使用其他更为强大的数据处理软件进行分析处理。本文后续使用的数据处理软件为Origin。
图3-13数据处理
小结
本章的核心内容在于深入讲解有限元分析软件Abaqus的主要功能及其在多个领域的广泛应用。首先，我们将探讨Abaqus在提升结构分析可靠性方面的独特优势，包括其在模拟复杂结构和材料行为时的精准性与有效性。接着，重点分析Abaqus在混凝土抗压性能及损伤机制研究中的突出表现，通过具体的案例和数据，展示该软件如何能够准确预测混凝土在不同应力条件下的表现，以及其在识别和评估损伤演化过程中的重要作用。这些深入的分析和讨论对本次实验室的研究工作具有重要的指导意义和实用价值，能够显著提升我们在材料测试和结构优化设计方面的能力。
