Python制作项目进度计划图

甘特图是一种直观地用‌条形图‌形式展现项目计划的工具。以横轴代表时间‌，清晰展示项目从开始到结束的整个周期；纵轴代表任务列表‌，列出项目中所有需要完成的工作项；条形块代表任务‌，每个任务的‌位置‌表示开始和结束时间，‌长度‌表示任务耗时长短；连接线表示拓扑(依赖)关系‌，明确展示哪个任务完成后才能开始下一个任务（例如，必须先“设计完成”才能开始“开发”)。

  import matplotlib.pyplot as plt


defmain():
    # 项目关键节点
    project = ["需求分析",
              "初步设计",
              "施工图设计",
              "建造阶段",
              "竣工验收",
              "技术总结"]

    start_dates = [1, 5, 10, 18, 25, 30]
    end_dates   = [4, 9, 17, 24, 29, 35]

    # 实际完成情况
    actual_starts = [i+1for i in start_dates]
    actual_ends   = [i+1for i in end_dates]

    # 创建甘特图
    fig, ax = plt.subplots(figsize=(12, 6))
    plt.rcParams['font.sans-serif'] = ['MiSans']    #这个字体能够支持中英文字符plt.rcParams['axes.unicode_minus'] = False      # 正常显示负号

    # 计划时间线
    ax.hlines(y=project, xmin=start_dates, xmax=end_dates,
            color='blue', linewidth=8, alpha=0.5, label='计划')


    # 实际时间线
    for i, idx inenumerate(project):
        # 使用step绘制水平阶梯图
        ax.step([actual_starts[i], actual_ends[i]],
                [idx,idx],
                where = 'mid', color = 'red', linewidth = 3)

        # 添加实际开始和结束标记
        ax.plot(actual_starts[i], idx, '>',
                markersize=10, color='darkred')
        ax.plot(actual_ends[i], idx, '|',
                markersize=12, color='darkred')

    # 添加延迟标注
    for i, (plan, actual) inenumerate(zip(start_dates, actual_starts)):
        if actual > plan:
            delay = actual - plan
            ax.annotate(f'+{delay}天',
                        xy=(actual_ends[i], project[i]),
                        xytext=(actual_ends[i]+1, project[i]),
                        arrowprops=dict(arrowstyle='->', color='red'),
                        color='black', fontweight='bold')


    # 设置标题和标签
    ax.set_title('项目进度计划图', fontsize=18)
    ax.set_xlabel('时间轴', fontsize=13)
    ax.set_ylabel('关键节点', fontsize=13)

    # 添加图例和网格
    ax.legend(['计划进度', '实际进度'], loc='lower right')
    ax.grid(axis='x', alpha=0.3)

    # 添加今日标记
    today = 20
    ax.axvline(today, color='green', linestyle='--', alpha=0.7)
    ax.text(today+0.2, project[0], '今日',
            rotation=90, va='bottom', color='green')

    plt.tight_layout()

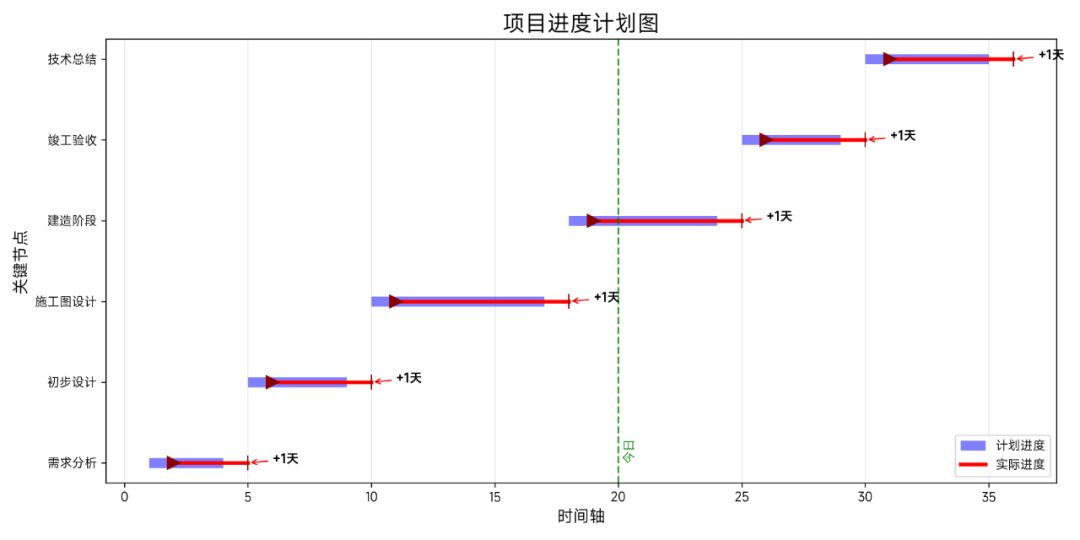

    fig.savefig("项目进度计划图.png", dpi=300)
    plt.show()



if __name__ == "__main__":
    main( )
