日产一颗航天卫星！结构力学仿真如何重塑批产卫星轻量化革命？

导读：2025年，全球近地轨道卫星部署进入爆发期，中国计划在三年内发射3万-4万颗卫星，年产能需求突破千颗大关。在这场航天工业的“芯片战争”中，卫星轻量化已从技术追求蜕变为生存必需——每减轻1克重量，可降低数万美元发射成本；每缩减1毫米尺寸，能提升设备布局密度。

然而轻量化不是简单的“减法”。当卫星结构在减重30%-50%的同时，却需承受发射时15g过载振动、500g/0.5ms冲击以及在轨纳牛级微振动的干扰。如何平衡“轻如鸿毛”与“坚如磐石”的矛盾？卫星结构力学仿真提供了关键技术路径。

图片由AI生成

一、批产卫星轻量化的技术临界点

产能与成本的倒逼机制已将轻量化推向战略高度。传统卫星研制周期长达18-24个月，而时空道宇卫星超级工厂通过轻量化设计，实现了“日产一颗卫星”的制造节奏，生产成本下降45%。这背后是材料与构型的双重突破：

1、材料革新：中科祥龙开发的钛铝梯度复合材料密度降低28%，3D打印蜂窝夹芯结构使关键部件减重42%。大连理工大学研发的高阻尼减振合金，兼具金属刚性和橡胶阻尼特性，成功应用于“5米光学卫星02星”控制力矩陀螺系统，抑制90%以上振动能量。

2、构型革命：航天东方红专利的“轻量化次结构”在小卫星对接环内构建中空避让空间，设备布局效率提升40%。长光卫星的开放式构型将光学相机嵌入承力筒，碳纤维加强筋经铺层仿真优化后减重30%。

轻量化设计却是一柄双刃剑。壁厚减至0.5mm级的柔性太阳翼，在发射阶段面临刚度弱化风险；22kg级超轻卫星对纳牛级推力器扰动的敏感度提升5倍。这些挑战使结构力学仿真从辅助工具升级为轻量化的“生死判官”。

二、力学仿真技术-轻量化的四大支柱

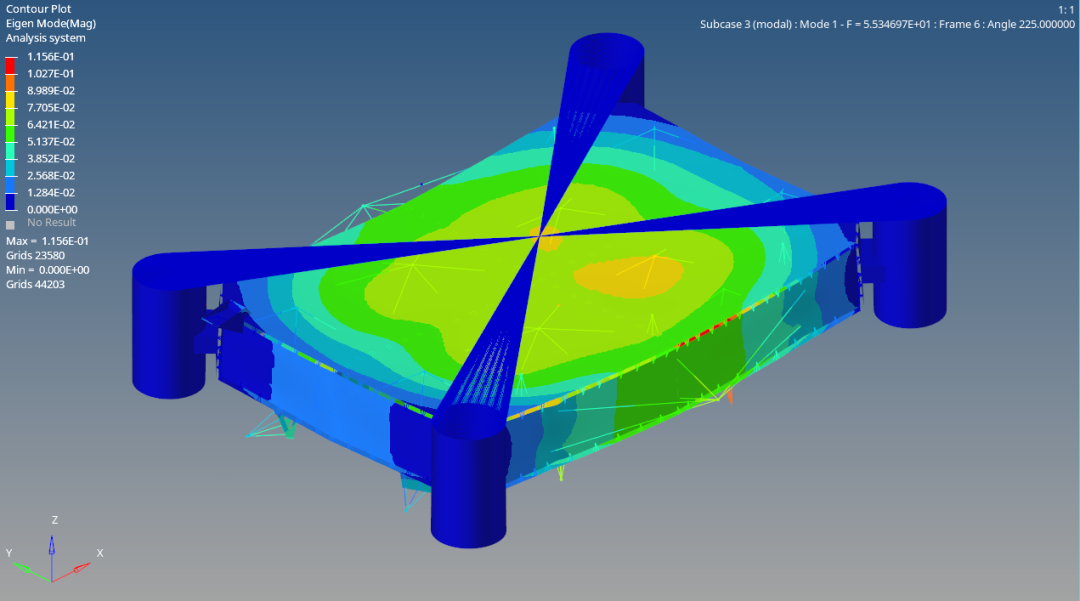

1、模态分析：轻量化的频率守卫者

结构固有频率与振型特征是避免共振失效的核心参数。模态分析通过求解矩阵特征值问题，揭示结构刚度与质量的本质关系。在批产卫星中，其核心价值凸显于：

（1）共振风险规避：某星载雷达设备经模态仿真优化，基频提升至618.5Hz，远避开发动机100Hz内激励频率。大连理工大学开发的Desk.CAE软件，通过变刚度薄壁优化技术，在减轻卫星结构重量的同时，精确调控其固有频率，避免与火箭振动频率耦合。

（2）轻量化瓶颈定位：通过振型云图识别刚度薄弱区。航天东方红在设计多设备安装面板时，依据模态振型在应力集中区添加加强肋，壁厚减少40%仍满足基频>120Hz的刚度要求。

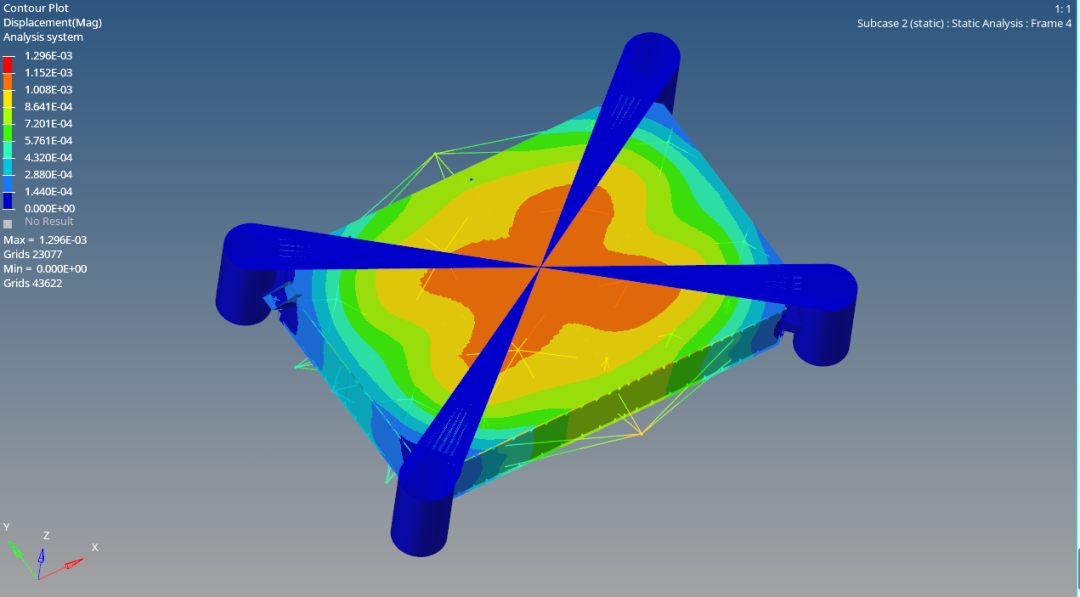

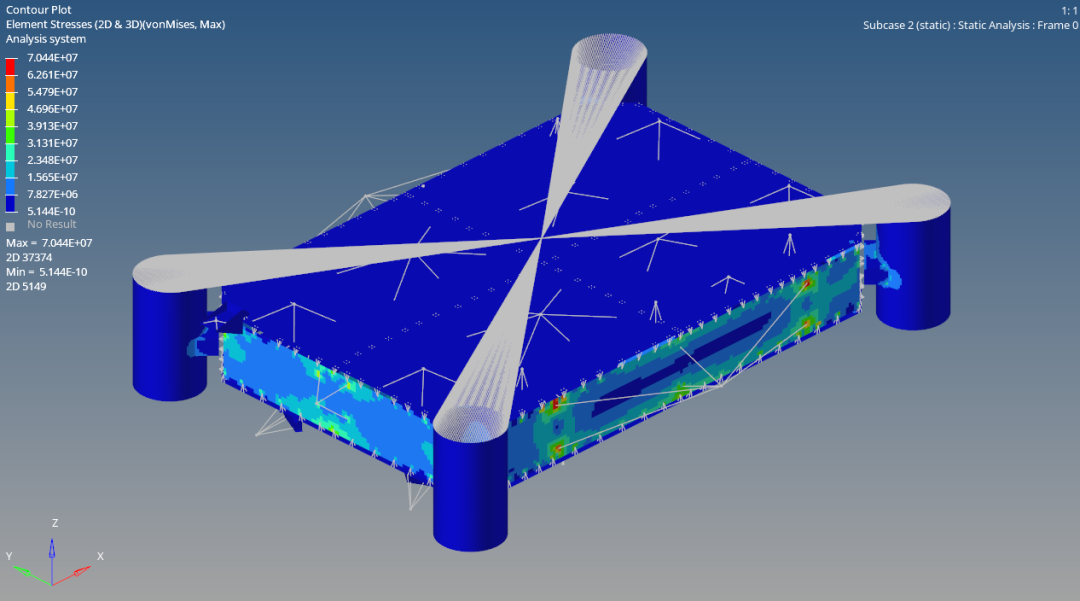

2、静力过载仿真：极限承载的轻量化基石

准静态加速度分析模拟发射阶段的15g过载，验证轻量化结构的强度裕度。其技术突破点在于：

（1）薄壁结构稳定性：北京卫星制造厂的梯度点阵支撑技术通过仿真验证，在0.2mm薄壁内构建BCC点阵结构，实体点阵杆直径梯度变化。仿真显示该结构在Z向15g过载下最大应力17.5MPa，远低于铝合金270MPa屈服强度，安全裕度达72。

（2）热-力耦合分析：“天问一号”火星车设备板采用拓扑优化设计，通过移动可变形组件法（MMC）减重50%。静力仿真同步考虑在轨±150℃温差导致的热应力，确认轻量化结构在热变形下的稳定性。

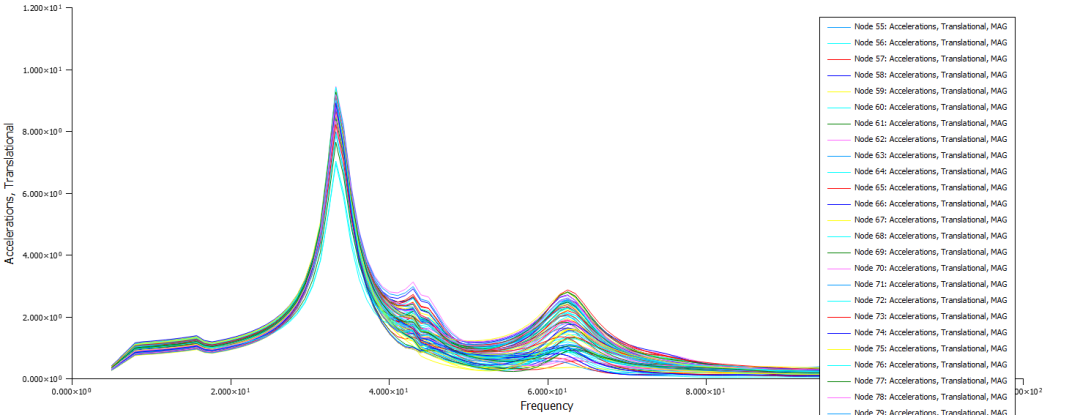

3. 正弦响应分析：周期振动的生存预演

模拟火箭发动机5-100Hz正弦扫频振动，识别共振点应力集中现象。其在轻量化中的独特 贡献包括：

（1）减振器精准适配：针对某通信卫星减重35%的构型，正弦响应分析揭示其主频共振区加速度响应超标。合肥科学岛据此定制高阻尼合金减振器，经仿真验证在28Hz共振点将振幅降低90%，保障了轻量化平台稳定性。

（2）结构阻尼优化：“风云三号D”卫星的液体阻尼隔振系统通过正弦响应仿真调参，在共振峰处将放大倍数从8倍压缩至2倍以内，允许太阳翼支架减薄25%。

4. 随机振动分析：高频振动的概率博弈

基于功率谱密度（PSD）方法评估20-2000Hz宽带随机振动环境。该技术为轻量化提供概率安全保障：

（1）3σ极值预测：某减重40%的星载控制器经PSD分析，暴露Z向随机振动3σ应力达42.9MPa（超标12%）。通过完全模态质量参与法优化算法，计入密集模态耦合效应，在加强关键支点后安全裕度回升至3.2。

（2）微振动传递路径管理：针对22kg级超轻卫星，微振动传递路径分析（TPA） 量化纳牛级推力器扰动影响。通过优化设备布局与隔振器参数，将高频振动传递率衰减90%以上。

三、那么卫星力学仿真如何能仿真的更准呢？

1、建模精度

1）几何细节

• 螺钉连接的魔鬼细节：研究表明，螺钉连接若简化为刚性RBE2单元而非柔性梁单元，局部应力计算偏差高达25%。某卫星盖板因倒角被忽略，仿真应力峰值比实测低18MPa，险些导致在轨失效。

• 薄壁弱刚性的破局：北京卫星制造厂的梯度点阵技术，通过内包络点阵（杆径≤壁厚）与外包络点阵（杆径更大）协同，在激光选区熔化打印中实现微米级形变控制，攻克了传统工艺无法解决的变形开裂难题。

2)连接关系的重构

2、多物理场耦合

1)热-力耦合带来的未知风险，“天问一号”火星车设备板轻量化设计中，工程师发现：±150℃温差导致的热变形会使安全裕度从3.2骤降至0.8。未耦合热分析的纯力学仿真，等同于埋下太空中的定时炸弹。

2)微重力环境的数字复刻，

• 半物理仿真平台：中科院微小卫星研究院开发的动力学模型动态库，将虚拟单机与实体星务计算机联动。在“嫦娥七号”测试中，该系统提前暴露太阳翼展开路径干涉风险，避免千万级损失。

• 气浮微重力模拟：西北工业大学枢轴配平系统实现准零刚度环境，但0.01°装配公差却导致在轨姿态仿真误差放大300倍——印证了太空环境仿真的“超敏性”。

3、模型验证与修正

（1）网格无关性生死线：北京卫星制造厂在0.2mm薄壁分析中执行严苛标准：单元尺寸缩减50%时，位移波动≤2%，应力波动≤5%。通过三层渐进加密网格，应力预测精度达98.7%。

（2）在轨数据闭环修正

星敏感器热变形纠偏：某卫星实测数据显示热稳定性误差达2.5414（″）/℃，通过遮光罩隔离与框架优化，误差降至0.1203（″）/℃——仿真模型据此反向修正材料参数；

光行差动态补偿：基于UTC时间与轨道速度实时计算姿态矩阵，将星敏感器周期误差从11.2637″压缩至2.5689″。

最后我想说的是，每一次成功的在轨开机，背后是十万核时算力的无声护航；每一克重量的削减，承载着中国商业航天从“昂贵艺术品”到“太空消费品”的蜕变梦想。当济南钢铁的碳纤维承力筒在振动台上毫发无伤，当北京卫星制造厂的0.2mm薄壁结构在激光熔覆中平整如镜，我们看到的不仅是力学仿真的技术胜利，更是一个民族向星辰大海进发的决心。

正如长征五号总设计师李东所言：“火箭减重1公斤，卫星增重1公斤”——轻量化的本质不是减法，而是承载更多可能的加法。在批产卫星的流水线上，力学仿真赋予每颗卫星“十万次虚拟试错”的生存智慧，让中国航天的星辰征途，既轻盈如羽，又厚重如大地。

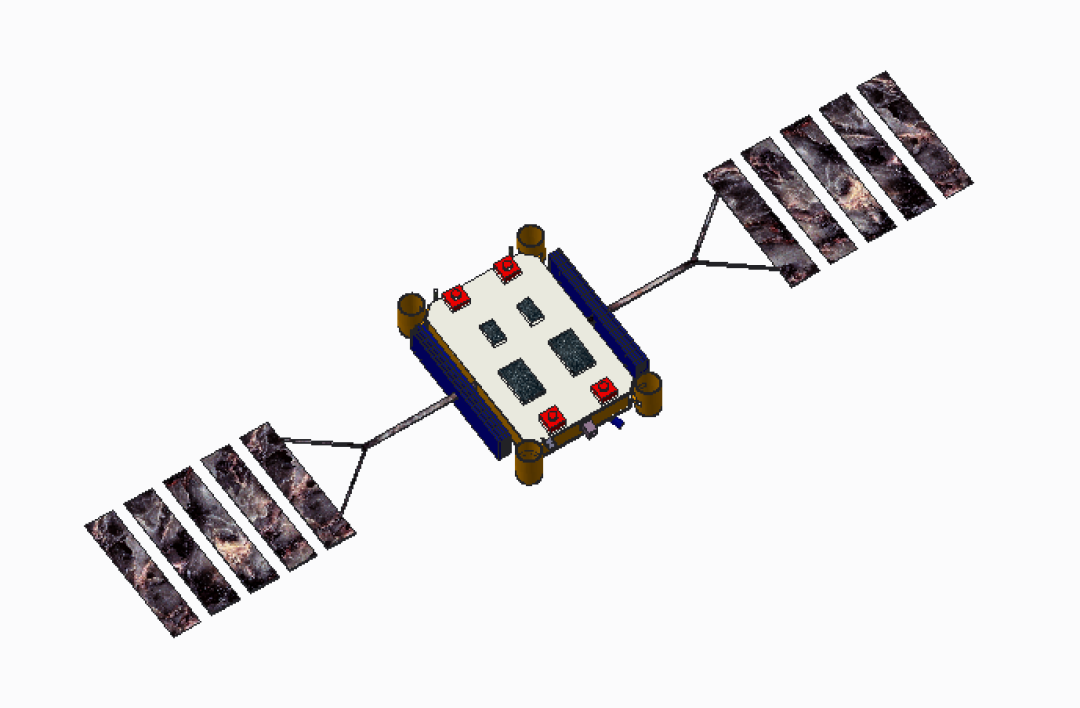

四、航天卫星结构力学仿真实战
