SolidWorks建模漩涡纹理面

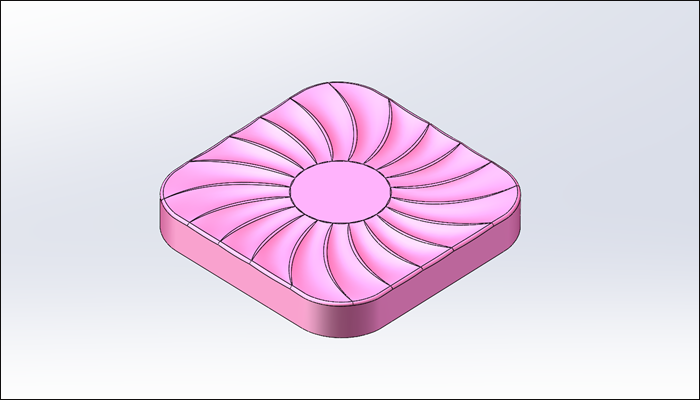

最终结果如下图所示：

方法：

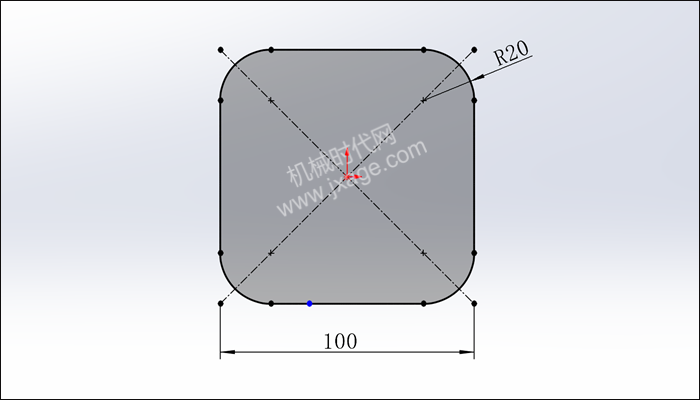

1.点击草图绘制，在上视基准面上绘制如下图所示的草图。

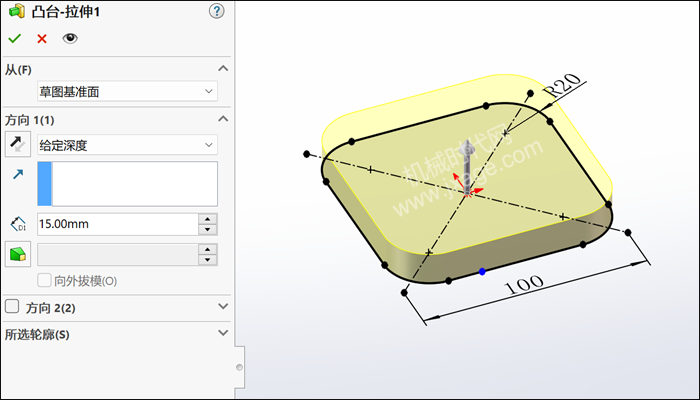

2.点击拉伸，选择上一步创建的草图作为拉伸截面，设置拉伸深度为15mm，点击勾号完成。

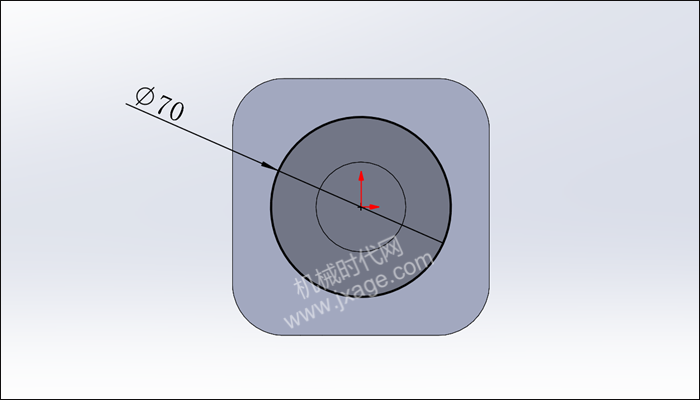

3.再次点击草图绘制，在下图所示的面上绘制如下图所示的草图，点击勾号完成。

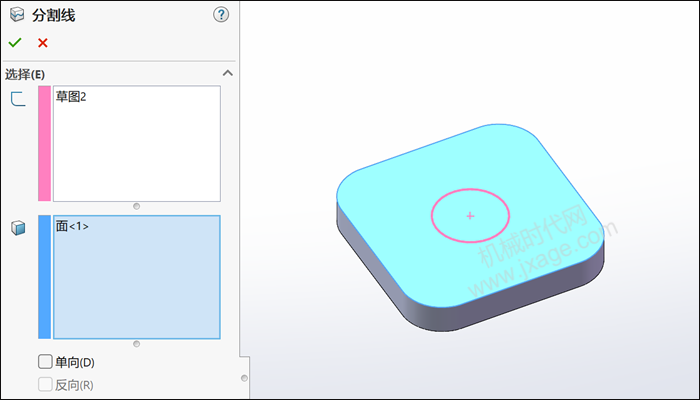

4.点击分割线，要分割的曲面选择下图所示的蓝色面，使用上一步创建的草图进行分割，点击勾号完成。

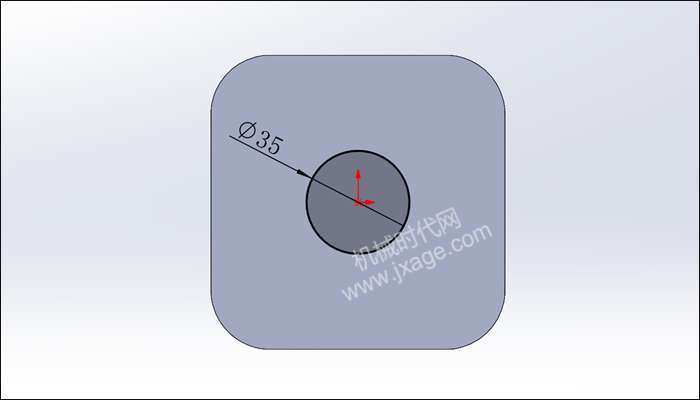

5.再次点击草图绘制，在下图所示的面上绘制如下图所示的草图，点击勾号完成。

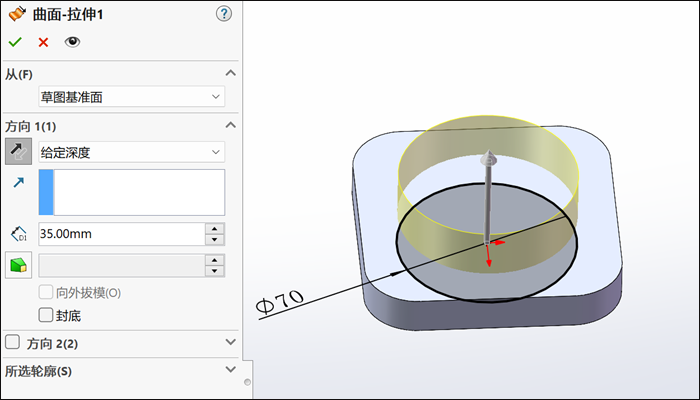

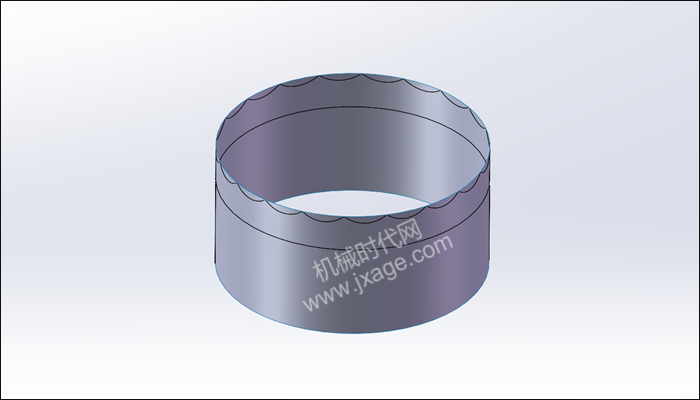

6.点击“插入”-“曲面”-“拉伸曲面”，选择上一步创建的草图作为拉伸截面，设置拉伸深度值为35mm，如下图所示，点击勾号完成。

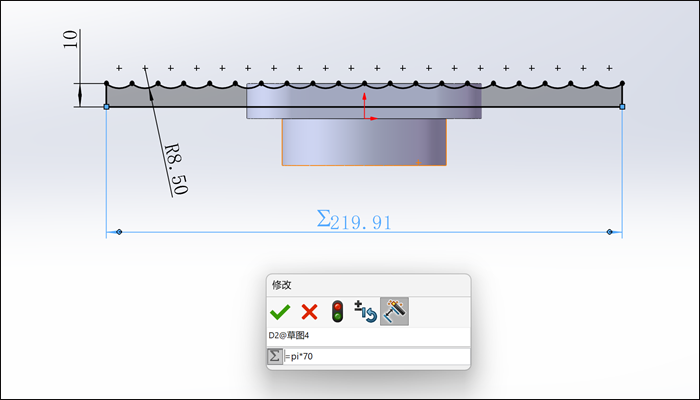

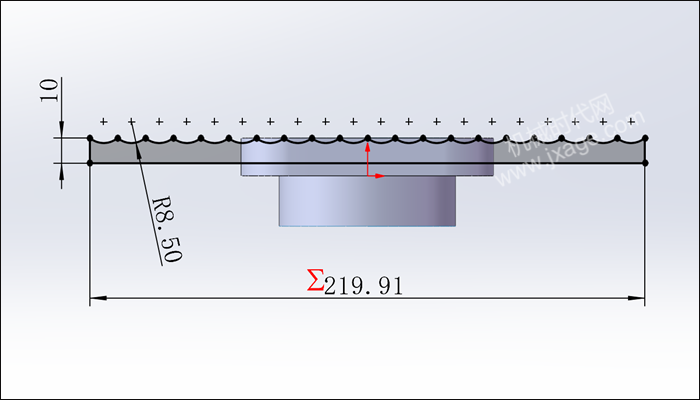

7.点击草图绘制，在前视基准面上绘制如下图所示的草图，点击勾号完成。

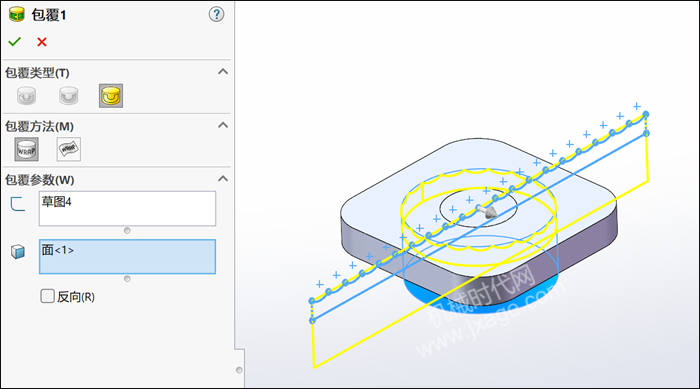

8.点击“插入”-“特征”-“包覆”。

1）包覆类型选择“刻划”，目的是在面上生成一草图轮廓的压印。

2）在包覆方法下，选择分析。

3）包覆参数下的包覆草图的面，选择下图蓝色的面，包覆草图选择草图4，如下图所示。

点击勾号完成。

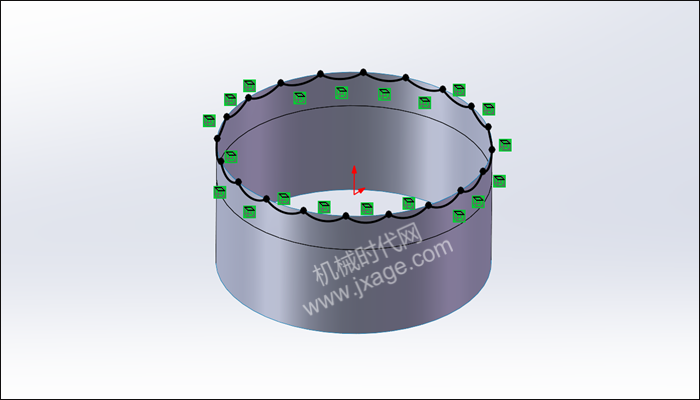

9.点击“3D草图”，然后点击“转换实体引用”命令并选择下图所示的边线，创建出3D草图。

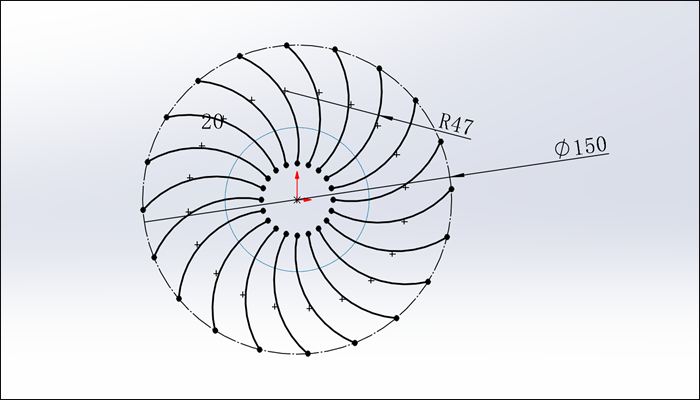

10.点击草图绘制，在第2步的拉伸端面上绘制如下图所示的草图，点击勾号完成。

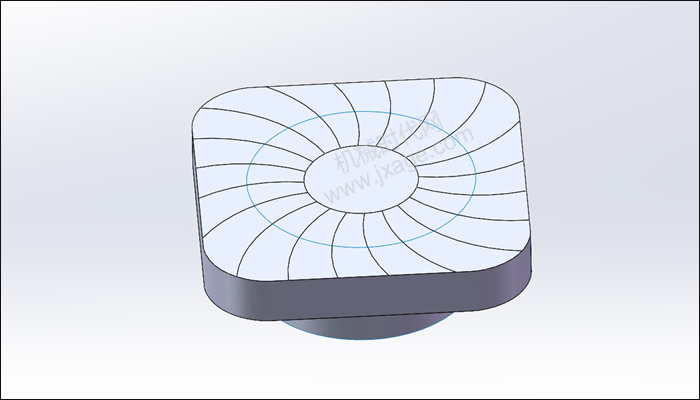

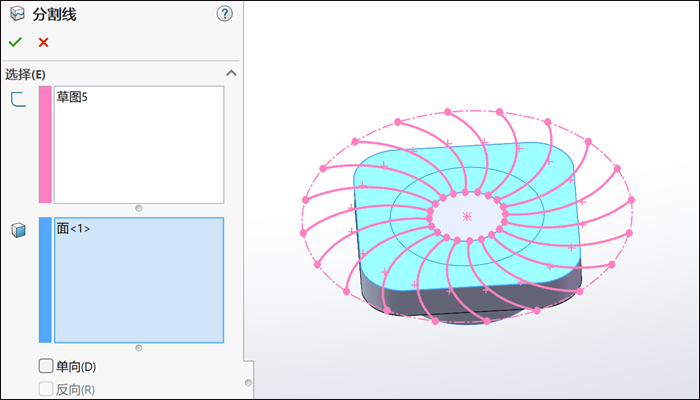

11.点击分割线，要分割的曲面选择下图所示的蓝色面，使用上一步创建的草图进行分割。

点击勾号完成。

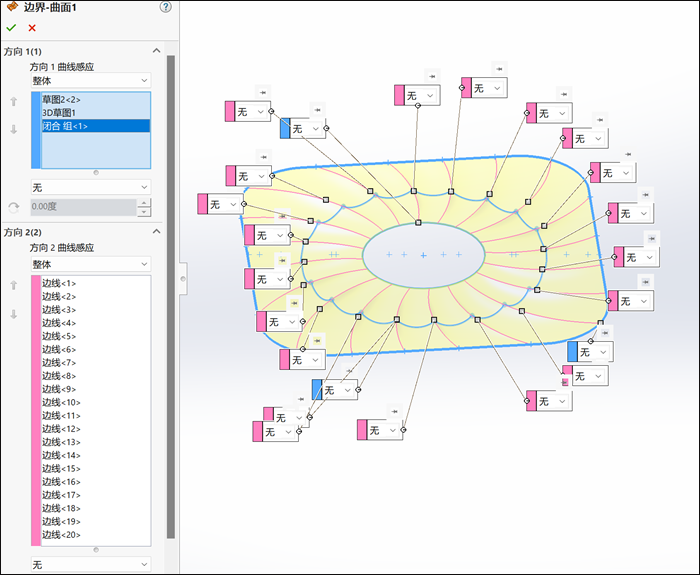

12.点击“插入”-“曲面”-“边界曲面”，选择下图所示的3条蓝色曲线作为方向1曲线感应，选择下图所示的20条粉红色曲线作为方向2曲线感应，如下图所示。

点击勾号完成。

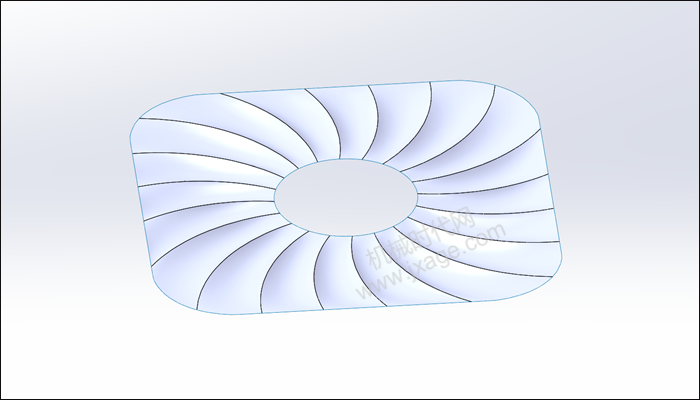

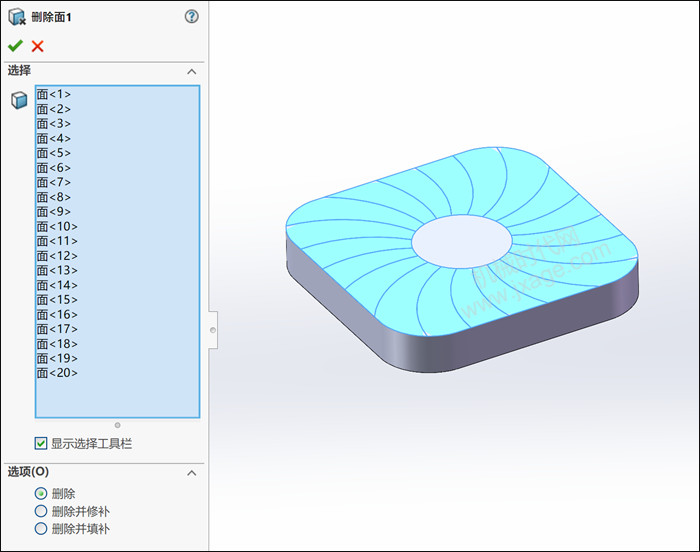

13.点击“插入”-“面”-“删除面”，选择下图蓝色的20个面，选项选择“删除”，如下图所示。

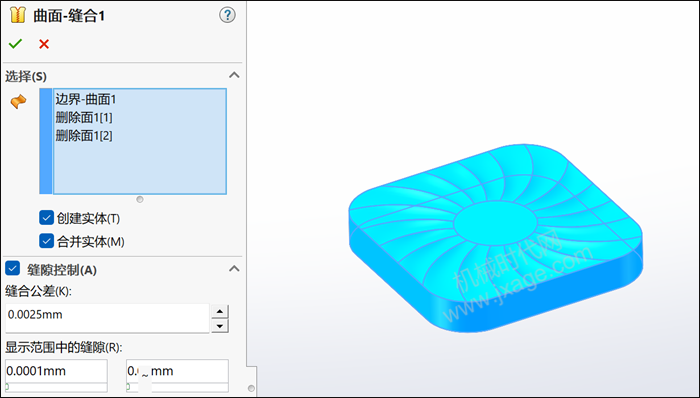

14.点击“插入”-“曲面”-“缝合曲面”，将下图所示的所有曲面进行缝合，如下图所示。

点击勾号完成。

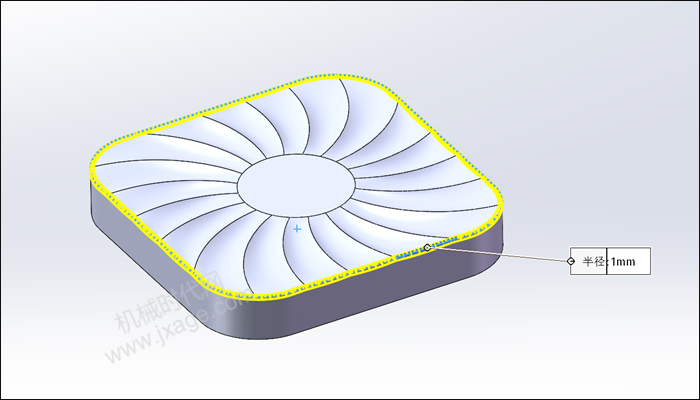

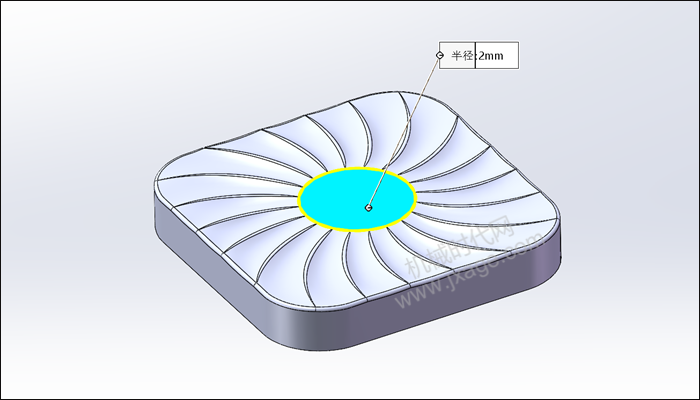

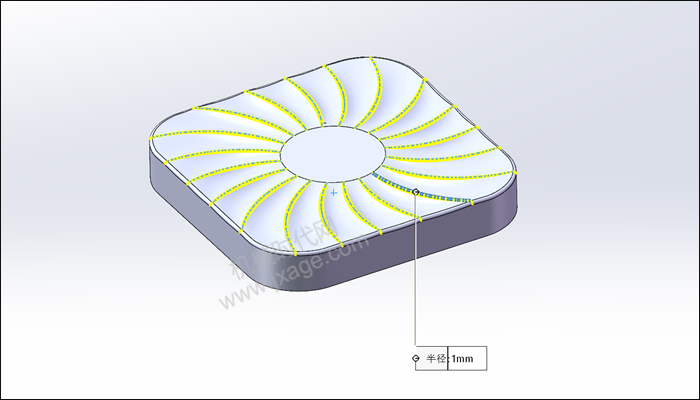

15.倒圆角。

16.完成。
