SOLIDWORKS焊件设计（2）：焊接桌

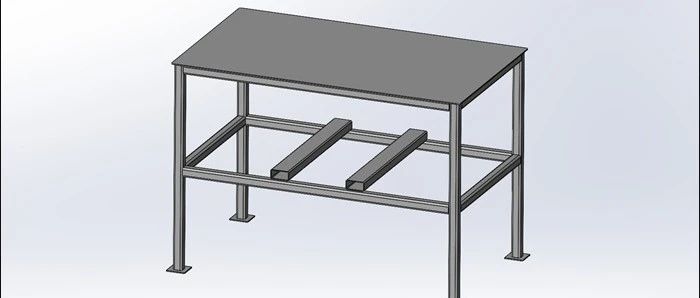

最终结果如下图所示。 方法：1.绘制基本框架。1）新建一个零件。2）开启“焊件”工具栏（在工具栏上空白处右击，激活焊件选项卡）。3）单击“焊件”工具栏中的“3D草图”按钮，绘制如下图所示的草图。 2.建立结构构件。1）单击焊件工具栏中的“结构构件”，按照下图所示对“结构构件”属性进行设置。 2）选中4个直立腿线段作为组1。这些线段平行但不连续并且需要相同的设置，比如轮廓位置，所以它们可以在一个组中创建。3）单击【新组】，选择4个水平的线段作为组2，如下图所示。 4）点击“找出轮廓”按钮，然后选择下图中的橘黄色点。 完成后如下图所示。 5）单击【新组】。选择剩余的平行草图线段构成组3。 6）点击“找出轮廓”按钮，然后选择下图中的橘黄色点。 完成后如下图所示。 7）完成后如下图所示。 3.点击拉伸，在下图所示的面上绘制如下图所示的草图。 设置拉伸深度为5mm。 4.对桌子脚垫进行镜向。 5.点击拉伸，在下图所示的面上绘制如下图所示的矩形。 设置拉伸深度为5mm。 6.添加圆角。为顶部面板的边角添加半径为10mm的圆角。 7.建立结构构件。1）单击焊件工具栏中的“结构构件”，按照下图所示对“结构构件”属性进行设置。 2）勾选“设定”栏中的“镜向轮廓”-“水平轴”，旋转角度设置为90度，如下图所示。 3）点击“找出轮廓”按钮，然后选择下图中的橘黄色点。 4）完成后如下图所示。 8.完成。来源：SolidWorks技巧
