国产三维CAD皇冠CAD建模教程：钢球无级变速器

在线解读『钢球无级变速器』的三维建模流程，讲解旋转切除、圆周阵列、同轴心、异型孔向导等操作技巧，一起和皇冠CAD（CrownCAD）学习制作步骤吧！

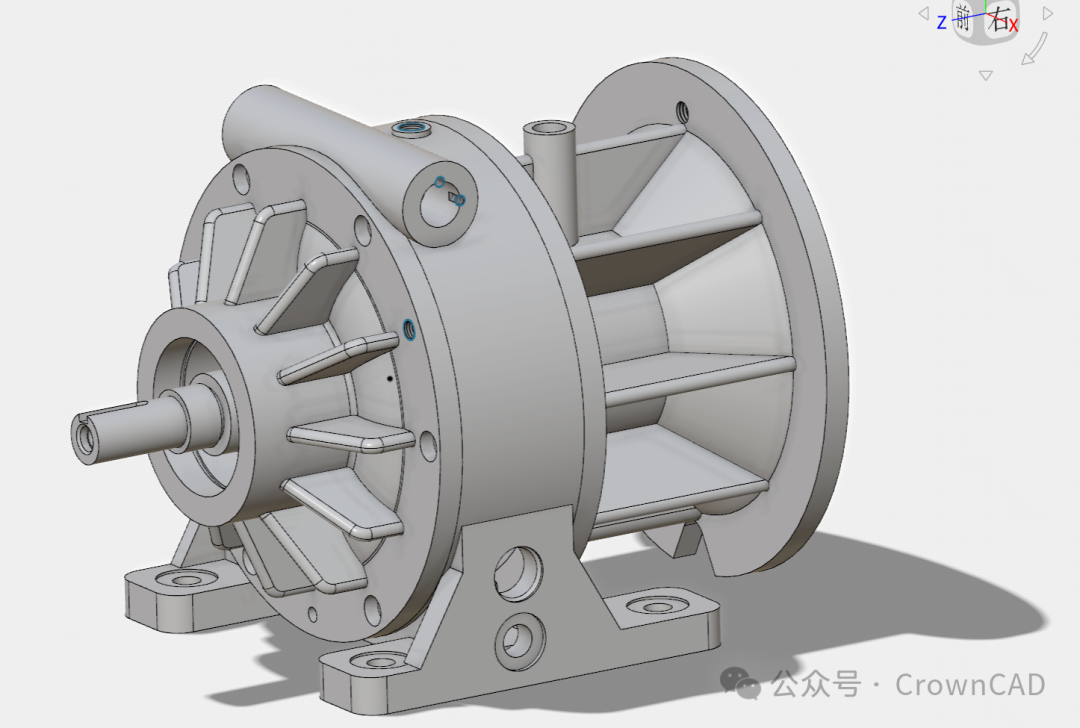

钢球无级变速器是一种利用钢球作为传动介质的无级变速装置，其核心作用是通过连续改变传动比来实现动力传递的平滑调速，无需传统齿轮箱的固定档位，在特定场景下能平衡性能与效率，多用于细分市场或实验性项目。

绘制钢球无级变速器的右端盖:需注意零件内孔洞的分布，可利用“异型孔向导”的命令进行绘制。

绘制钢球无级变速器的壳体:需注意壳体内部结构的绘制，可利用“旋转切除”的命令进行绘制。

功能抢先看—旋转切除

通过旋转轴按照一定旋转角度将轮廓旋转成体，从切除体上切除与旋转体相交部分。

点击工具栏旋转切除命令，打开命令对话框。

1.绘制草图：激活绘制草图命令，完成草图后作为旋转切除的草图。

2.方式：有三种方式，分别为“给定角度”、“成形到面”、“两侧对称”，选择不同方式及旋转角度有不同的旋转效果。

3.角度：向正方向旋转角度。如必要，点反向。

4.方向2：以草图所在平面的另一方向定义旋转特征。有两种方式，分别为“给定深度”、“成形到面”。

5.薄壁特征：勾选后，可将草图轮廓旋转加厚生成薄壁实体再进行切除。

6.切除体：被旋转切除的主体。
