全网首发！基于ANSYS的工程结构抗震分析全过程（含全部程序+使用教程）

1 包含的内容

（1）说明文本

（2）有限元模型及建模命令流

（3）模态分析全过程命令流

（4）EL Centro地震波详细数据

（5）动力时程分析全过程命令流

（6）节点响应后处理命令流

（7）完整算例文件

（8）《ANSYS结构动力分析与应用》

2 研究背景

在突如其来的地震面前，建筑结构的每一次晃动，都是对工程师设计理念与分析方法的终极拷问。结构是否具备足够的延性？振动能否有效耗散？我们该如何预判这些动态响应，做出科学决策？在现代结构抗震设计中，有限元分析已成为工程师手中的核心工具。其中，ANSYS凭借其强大的建模能力与数值分析引擎，成为进行地震响应模拟与结构动力评估的主流平台之一。然而，从构建模型到输入地震波、从模态分析到时程响应，整个流程对初学者而言既严谨又复杂，亟需系统的操作指南。

作为一名科研博主，我希望通过这份教程，为你梳理出一条抗震建模之路。你将学到：如何搭建高层建筑的简化有限元模型；如何进行模态分析与阻尼建模；如何输入真实地震波并施加惯性力；如何提取关键节点的时程响应数据；以及，如何一步步将“地震”变为“数据”，让结构的抗震能力变得可视、可量化、可优化。无论你是结构工程新手，还是希望将抗震仿真引入科研项目的研究者，这份教程都将成为你迈向工程抗震仿真实践的重要起点。

3 研究的依据

[1] 王新敏. ANSYS结构动力分析与应用[M]. 人民交通出版社, 2014.

4 算例有限元模型

本模型采用ANSYS命令流构建了一个典型的20层钢筋混凝土高层框架结构，旨在分析其在重力与地震荷载作用下的力学响应。结构主要特征如下：

（1）结构形式：三维矩形平面框架，由梁柱构件组成，不含剪力墙和楼板，以简化分析。

（2）建模方法：使用ANSYS中的BEAM188单元模拟梁柱，具备考虑剪切变形与弯曲的能力，适合模拟细长框架构件。

（3）空间布局：每层设4个节点（对应柱脚和梁端），形成一个6m×6m的标准柱网，层高为3m，总高度为60m。

（4）材料参数：混凝土等效材料，弹性模量为30GPa，泊松比为0.2，密度为2500kg/m3。

（5）截面参数：梁柱截面均为0.4m×0.4m的矩形。

（6）边界条件：底层所有节点完全固定，模拟刚性基础。

（7）加载方式：重力荷载：通过加速度场模拟；地震荷载：在结构上施加惯性力。

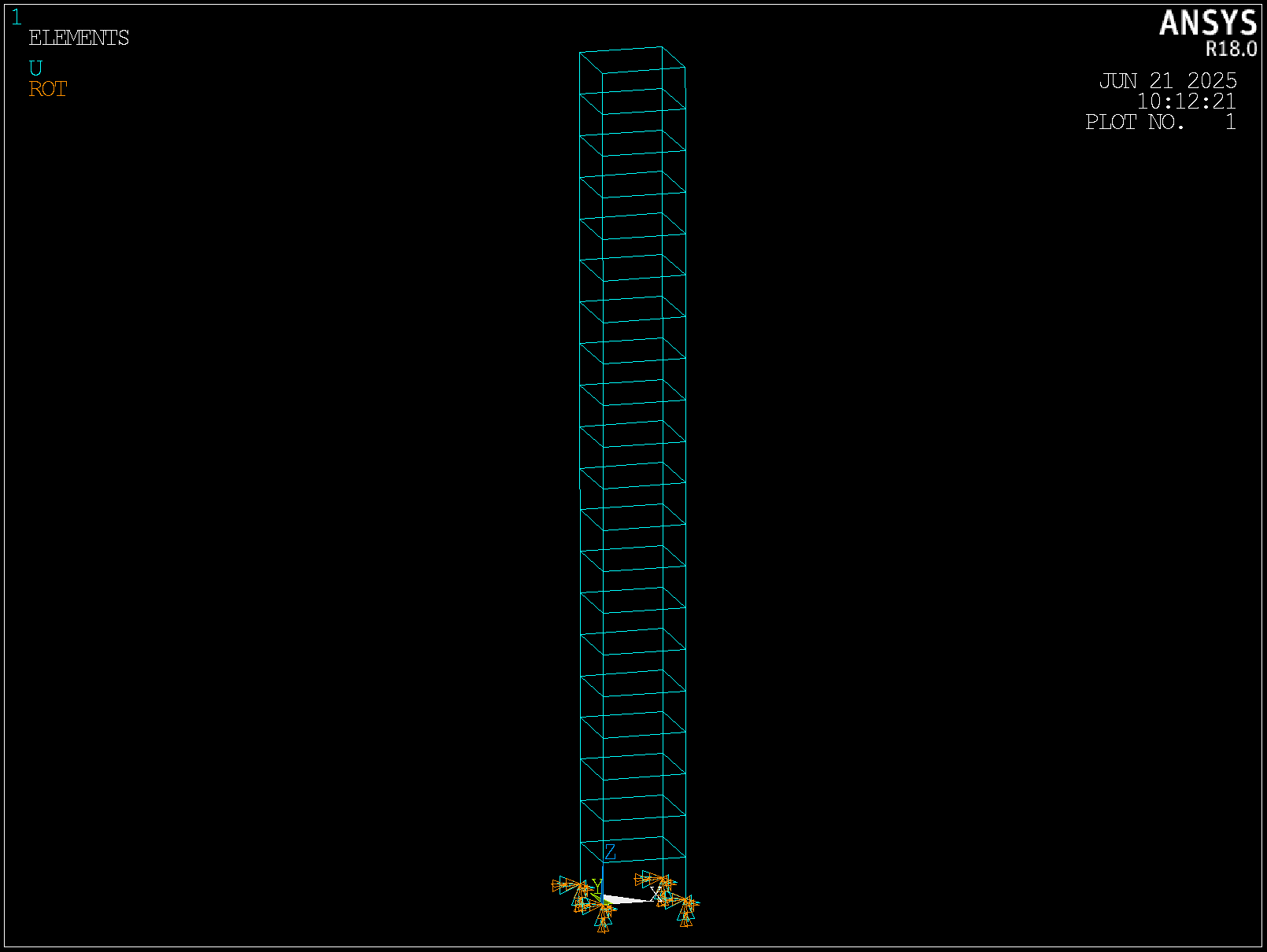

 图1 钢筋混凝土高层框架结构有限元模型

5 模态分析

本分析采用ANSYS的命令流方式对结构进行模态分析，以获取其前10阶固有频率和振型。分析过程包括以下几个步骤：

（1）设置分析类型：将分析类型指定为模态分析，以便求解结构的固有频率和振型。

（2）求解参数设定：

采用Lanczos方法，这是一种高效的特征值求解方法，适用于大型稀疏系统；指定提取前10阶模态；设置频率范围，以排除非工程相关的高阶模态；选用一致质量矩阵，以确保模态结果的精度；采用PCG迭代求解器提高计算效率。

（3）模态归一化与输出控制：

设置MXPAND命令，展开模态振型并进行质量归一化，便于后续分析；不进行模态后应力计算，以简化分析输出；不保存模态结果文件，用于快速试算阶段。

（4）求解与完成：通过SOLVE命令启动计算，最终输出结构的固有频率和对应振型信息，用于后续动力响应分析。

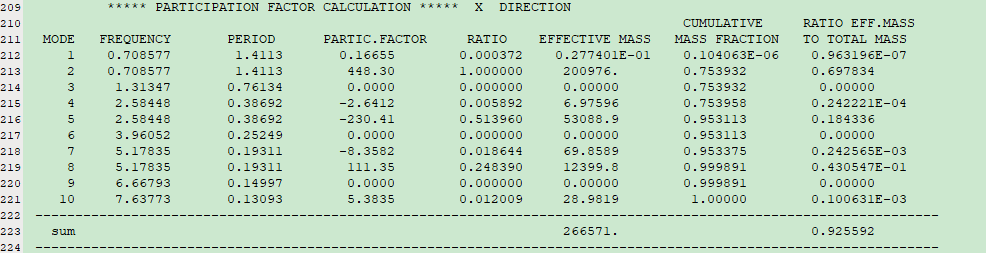

图2 模态分析结果

6 动力时程分析

6.1 地震波选取

在PEER强震数据库中选取典型的EL Centro地震波作为动力输入，加速度时程如下图。

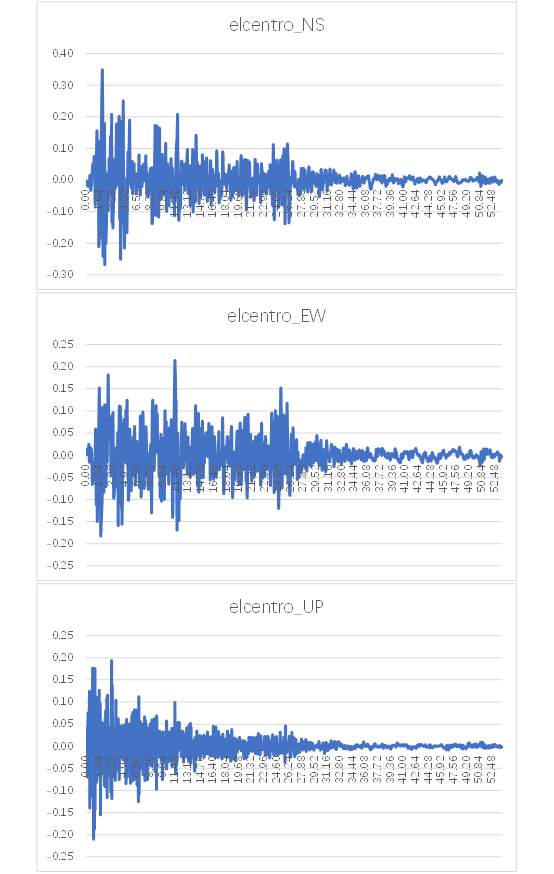

图3 EL Centro地震波

6.2 在ANSYS中施加地震惯性力

本分析采用ANSYS平台进行结构的地震动响应时程分析，模拟结构在地震波作用下的动态响应特性。分析流程如下：

（1）地震波数据读取

从外部文件ElCentro.txt中读取实测或合成的地震加速度时程数据，数据格式为四列（时间，X、Y、Z方向加速度），共2688个时间步。通过*VREAD语句将其导入数组，并自动计算时间间隔dt。

（2）瑞利阻尼系数设定

采用经典的双频点瑞利阻尼方法，根据结构第一阶（0.708577Hz）与第二阶（7.63773Hz）固有频率计算出阻尼系数α与β，对质量项与刚度项进行阻尼控制，阻尼比设定为5%。

（3）分析类型与控制参数设置

分析类型为瞬态动力分析，使用直接积分法进行时程积分。启用集中质量矩阵以提高惯性力计算效率。设定自动时间步长、强制阶跃荷载输入，并采用PCG迭代求解器以提升求解速度。

（4）惯性力施加与求解循环

使用ACEL命令在每个时间步中施加地震加速度（X/Y/Z方向），通过循环控制结构响应的积分计算，并以等效惯性力的形式参与系统平衡方程的求解，模拟结构在整个地震作用过程中的动力响应。

图4 时程分析计算完成

6.3 时程分析结果后处理

为提取结构在地震作用下的动力响应特征，本命令流使用ANSYS的/POST26时程后处理模块，对结构关键节点（节点编号201）在地震时程分析过程中的位移、速度与加速度响应进行了提取与计算。

（1）模块切换与变量预设

进入时程分析专用的后处理模块/POST26，并预设了最多20个变量存储空间。

（2）提取节点位移数据

使用NSOL命令分别提取节点201在X、Y、Z 三个方向的位移时程（UX、UY、UZ），作为基础响应量。

（3）计算速度响应

利用DERIV命令对位移曲线进行一阶时间导数计算，获得各方向上的速度响应（VX、VY、VZ）。

（4）计算加速度响应

对速度时程继续求导，获得加速度时程（AX、AY、AZ），用于进一步评估结构的地震响应。

7 计算结果分析

图5展示了结构顶部在地震作用下三个方向的加速度响应时程曲线。

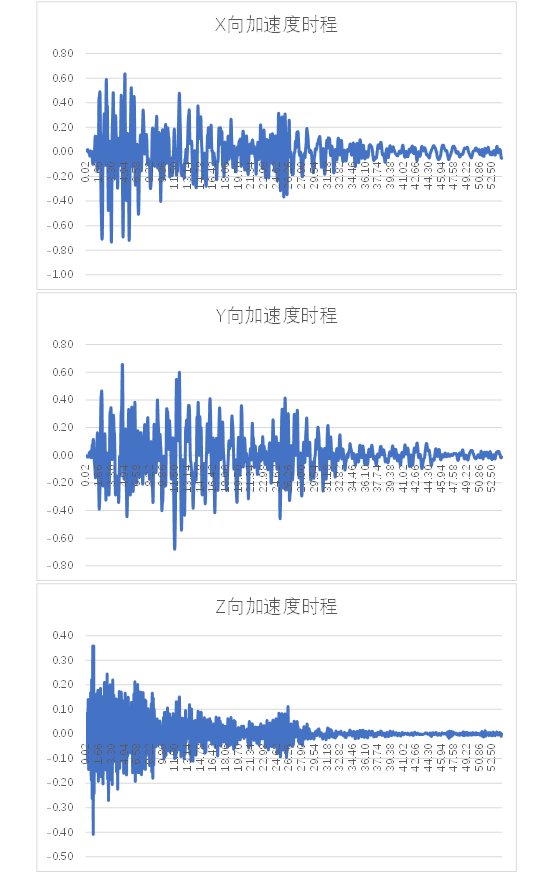

图5 结构顶部加速度响应

自此，基于ANSYS的工程结构抗震分析全过程结束，感兴趣的小伙伴可以私信联系。
