填挖方边坡骨架植草防护通用图工程数量的由来及过程计算书分享

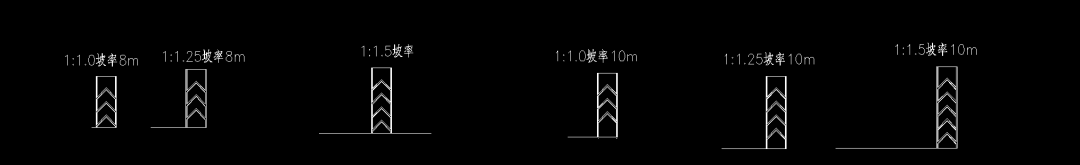

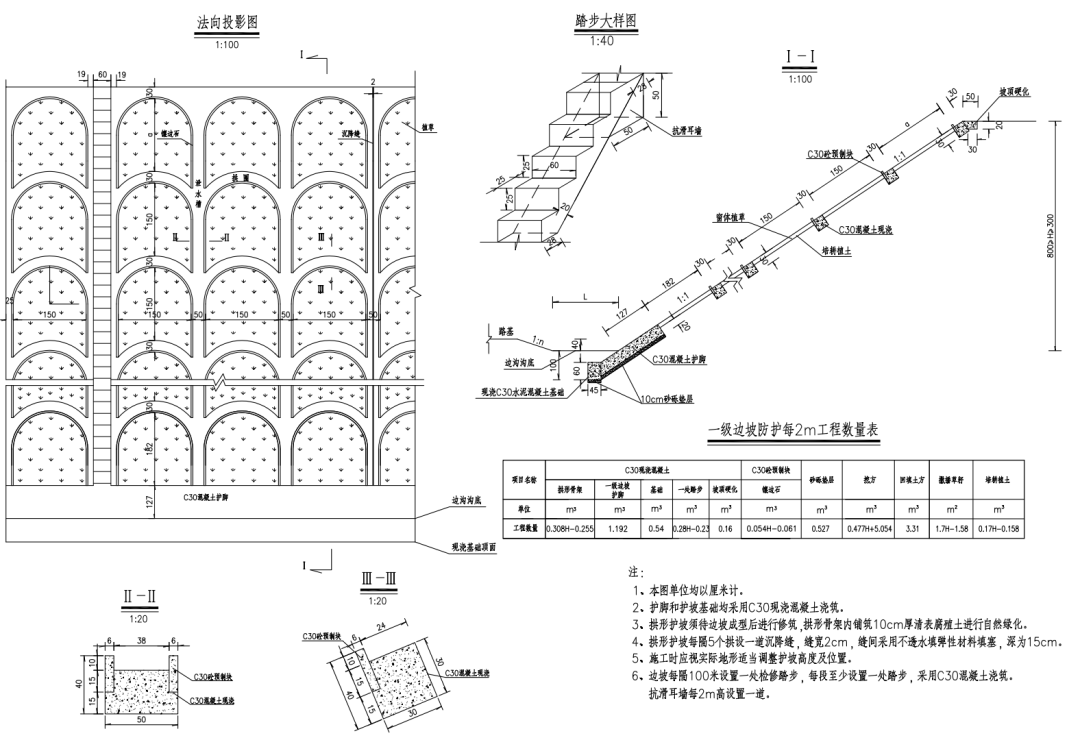

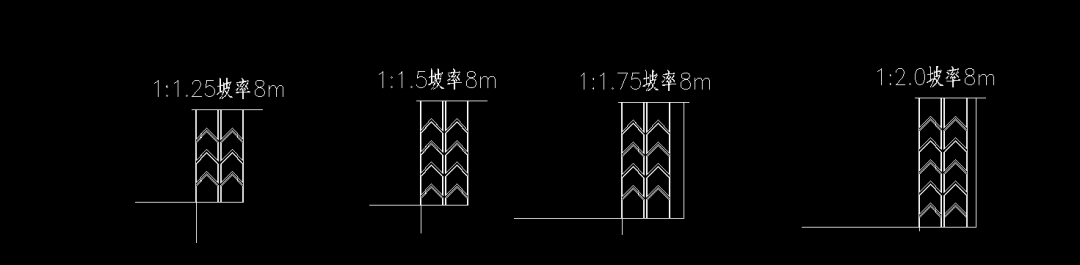

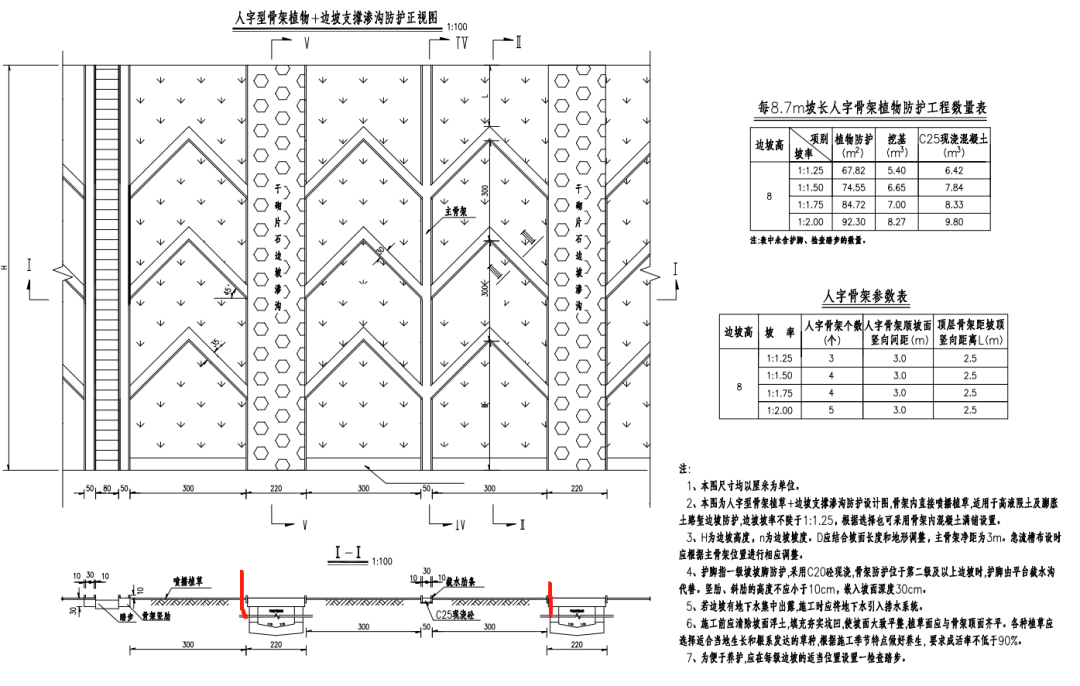

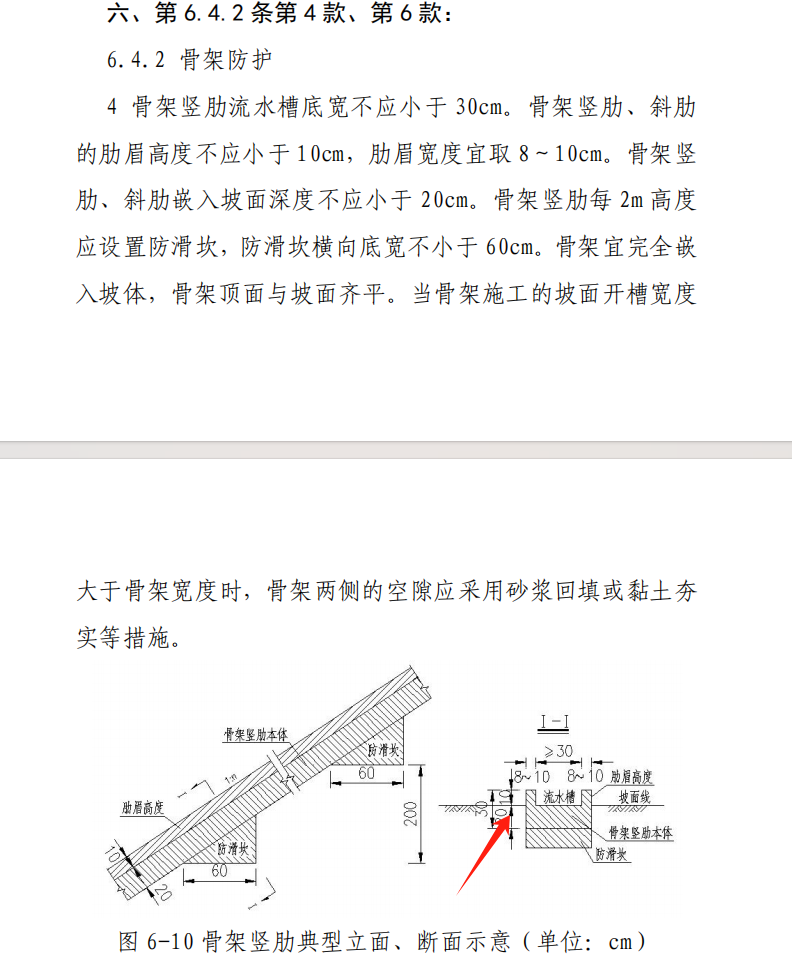

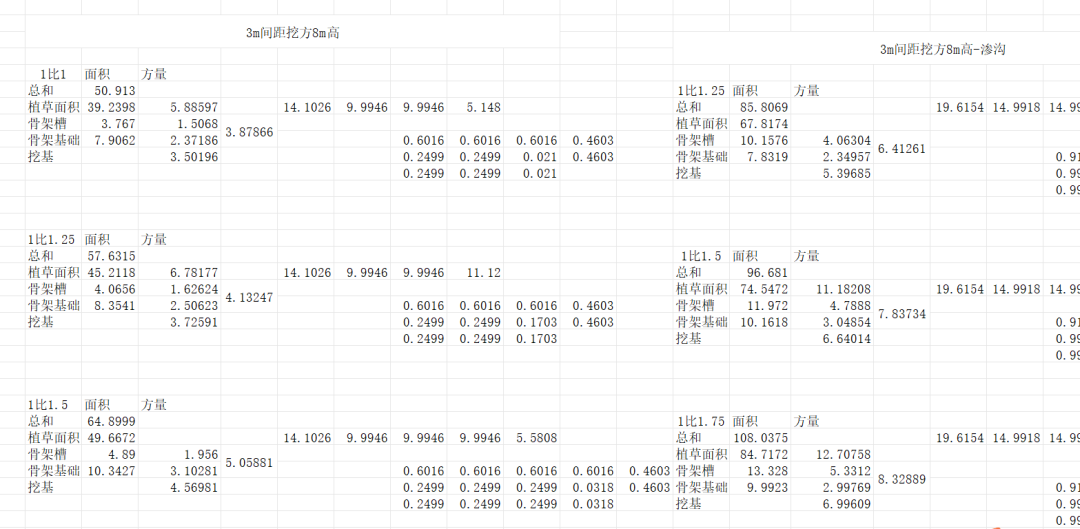

此刻在高铁上参与另一个项目的评审，过来打个酱油，因此有时间抽空和大家分享下填挖方边坡骨架植草防护通用图的工程数量是如何计算的。由于最新的排水防护指南对骨架的竖肋斜肋间距、肋眉高度、宽度都有了新的要求，各个项目不得不完全响应，但是这时候就暴露一个问题了：从业了很多年，你是否核对过原来的骨架防护工程量？或者说你知道拱形、人字形、菱形骨架/支撑渗沟防护通用图中的工程量公式是怎么来的吗？ 那么我们就需要对其进行计算，其实没有捷径，就是1：1画，分为以下几个步骤： （1）找标准段的长度，既然要1:1画，不可能边坡多长我画多长，那么要找到标准段长度，比如人字形骨架，这里就是一排骨架到两边泄水槽中心即为其标准段长度，人字形骨架+支撑渗沟就是2排骨架到两侧截水肋条边缘长度，这里看剖面图更好理解； （2）接着就是绘制不同的坡率和不同的坡高对应不同的斜高，坡高一般取8m和10m，坡率根据项目特点综合选取，如一般填方段为1:1.5/1.75/2.0，一般挖方段为1:1/1.25/1.5，支撑渗沟的话为1:1.25/1.5/1.75/2； （3）确定斜高后需要了解内部构造的关键尺寸，如顶层骨架距坡顶的竖向距离，这个是固定的，一般建议2m-2.5m，骨架竖肋净距为4m，斜肋净距为3m，竖肋嵌入坡面深度及水槽底宽为30cm，据此绘制模型，如人字形骨架，骨架两个斜肋交点处交角确定90°后进行绘制。 （4）根据每个绘制的模型分为植草区域、预制肋眉区域和骨架基础区域三个区域，对三个区域分别进行面积计算，然后结合不同高度尺寸相乘得到目标方量，切记此方量是在标准长度的基础上确定的，计算工程量时一定记得要用段落长度相除。 为了便于大家理解，我做了3m间距、4m间距、不同坡度不同坡高的各种骨架计算表格，需要的下载，不需要的也别觉得低端哦，我觉得80％的路基路面设计人员应该都没认真思考过各种通用图的由来，虽然很基础，但万丈高楼平地起，根基打好总没错。通过网盘分享的文件：人字形骨架计算.xlsx
