01.单位制转换

6小时前浏览4

有限元软件本身并不认识单位，它只会根据用户的输入来进行计算，因此用户在建立有限元分析模型时，必须保证使用的是统一的单位制，否则计算出来的结果没有实际意义。以下是数值计算中的常用单位。

数值计算常用单位

LS-DYNA中单位转方法：

LS-DYNA模型中许多参数的单位使用手动换算的方法比较烦琐，如果需要转换的单位过多，有可能出现遗漏。可以使用关键字*include_transform进行单位转换。这种方法适用于对整个文件进行单位转换，多用于INCLUDE文件的单位转换。

使用*include_transform中的Card 4可以方便地对质量、时间、长度、温度的单位进行转换。

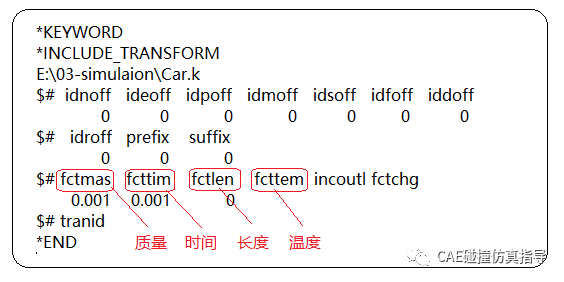

*include_transform关键字：

上图中所示的卡片中红色矩形框中的参数需要根据对应的转换倍数进行修改。然后利用关键字 *CONTROL_TERMINATION, 输入求解时间。最后修改求解生成的 dyna.inc 文件类型后即可得到单位转换完成的 K 文件。

END
