03.体单元的积分方式
一、体单元简介

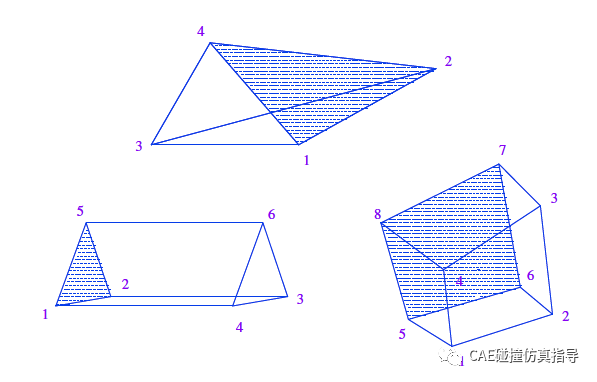

实体单元
对于一些各个方向尺寸相近的几何体，建议使用体单元网格划分，实体单元采用完全的三维应力计算更新，而壳单元是平面应力单元。
二、体单元定义
关键字：*ELEMENT_SOLID，定义参数如下：
①单元的ID号；
②PART的ID号，指定该单元的PART归属；
③单元公式的指定通过*SECTION_SOLID关键字。

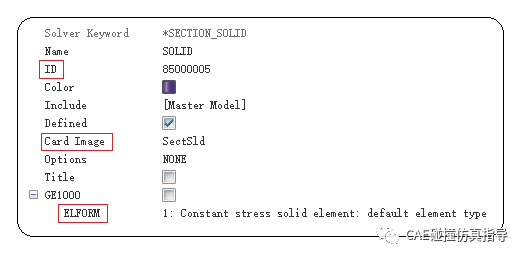

*SECTION_SOLID的定义：
ID：单元ID号；
Card image：卡片类型，壳单元为SecSld；
ELFORM：单元的积分方式；
三、体单元的积分方式
实体单元的积分方式通过选择*SECTION_SOLID中的ELFORM选项进行定义，积分类型如下。
ELFORM=1：Constant stress solid element 常应力单元-默认类型
☆ 最有效和最稳定的8节点体单元；
☆ 中心单点积分，需要沙漏控制；
☆ 对于弯曲载荷，厚度方向至少划分2个单元（因为是常应力单元，表示拉压应力状态至少2个单元）；
☆ 推荐使用但仅限于六面体单元；
☆ 如果四面体与六面体混合在一个component中，则设置*CONTROL_SOLID中的ESORT=1；
ELFORM=2：8 point hexahedron 全积分S/R体单元
☆ 2*2*2积分方式，没有沙漏模式；
☆ 采用选择性缩减积分，是常压力单元，没有体积锁死；
☆ 对于大变形不稳定；
☆ 单元长宽比较差时，容易导致剪切锁定；
ELFORM=3：Fully integrated quadratic 8 node element with nodal rotations 全积分带有节点转动的二次方体单元
☆ 8节点，14个积分点单元；
☆ 每个点有6个自由度；
☆ 对于线弹性问题结果非常精确；
☆ 开销很大，不建议使用；
ELFORM=4：S/R quadratic tetrahedron element with nodal rotations 缩减积分带有节点转动的四面体单元
☆ 5个积分点；
☆ 每个节点有6个自由度；
☆ 无沙漏；
☆ 四面体通常比六面体更刚硬，通常需要更密的网格来弱化；
☆ 是四面体公式的首选；
ELFORM=5：1 point ALE 1个积分点的ALE公式（网格平滑）
ELFORM=6：1 point Eulerian 1节点Eulerian公式
ELFORM=7：1 point Eulerian ambient 1节点Eulerian环境单元公式
ELFORM=8：Acoustic 声学单元
ELFORM=10：1 point tetrahedron 单积分点四面体公式
☆ 比公式4计算速度快，但结果相对不准确；
☆ 使用于公式1的退化单元；
ELFORM=13：1 point nodal pressure tetrahedron 用于体积成型的节点压力四面体公式
ELFORM=14：8 point acoustic 8积分点声学单元
ELFORM=15：2 point pentahedron element 2个积分点的五面体单元
四、体单元使用推荐方式
（1）尽可能使用六面体单元（规则的体单元）
☆ ELFORM=1，加上IHQ=6或者ELFORM= 2、3
；
☆ 对于扁平的体使用ELFORM=-1或-2；
（2）如果难以划分成六面体单元，则可以划分成四面体单元，ELFORM=4、13、16、17
☆ ELFORM=16/17是精度最高的四面体单元类型，但不适合大应变；
☆ ELFORM=13需要细化的网格，对于大应变非常适合；
（3）四面体类型4、13、16、17适用于金属或塑料（中度应变）。
（4）四面体类型13适用于橡胶材料（不可压缩，大应变）。
（5）五面体类型15、17仅用于单元过渡。
始终设置*CONTROL_SOLID的参数ESORT=1
*CONTROL_SOLID为全局控制实体单元的关键字，设置参数ESORT=1，使得当模型中同一零件同时存在六面体、五面体和四面体单元时，而这个零件的单元公式为六面体单元公式时，使四面体单元的公式自动转化为ELFORM =10，五面体单元的公式自动转化为ELFORM=15，增加了计算的稳定性。否则，该零件的四面体单元和五面体单元会极其的刚硬而且不稳定。
