05.Hm-拓扑关系和几何清理
HyperMesh在导入几何的过程中，由于几何文件的格式关系，导入后常常会出现丢失面、重叠面、面之间缝隙、错位等几何问题，所以在网格划分前需要对几何模型进行适当的清理，从而提高网格质量。
1、拓扑关系
①拓扑关系：是指面与面之间的连接关系。
②拓扑修补的目标: 还原几何数据到部件的实际状态。
③几何面关系：
•曲面连接关系是由曲面的边控制的；
•如果曲面的边与1个以上的曲面相连，我们认为这些全面是相连的；
•曲面边界的分类、命名、显示颜色是由它关联的曲面数量决定的；

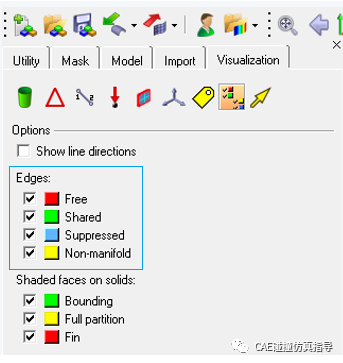

④拓扑显示
hm拓扑显示

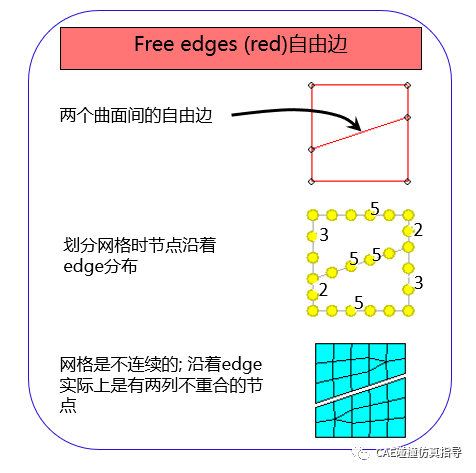

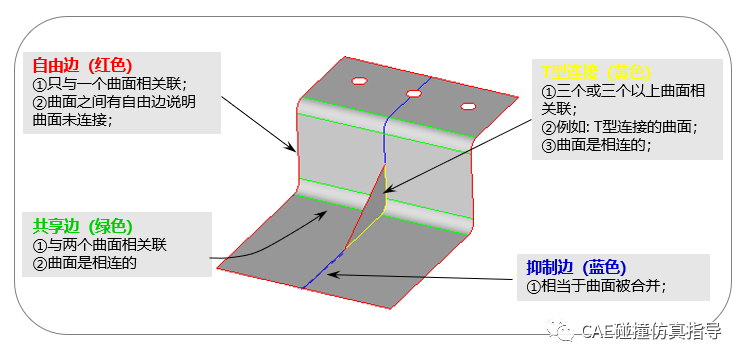

自由边（红色）：
①只与一个曲面相关联；
②曲面之间有自由边说明曲面未连接；

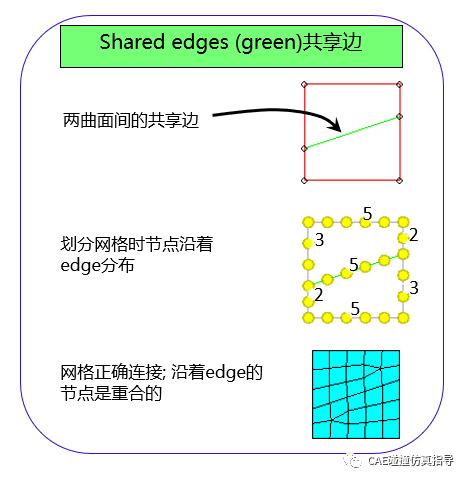

共享边（绿色）：
①与两个曲面相关联；
②曲面是相连的；

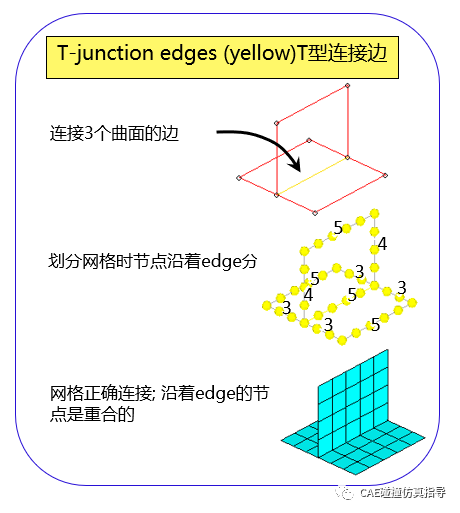

T型连接（黄色）：
①三个或三个以上曲面相关联；
②T型连接的曲面；
③曲面是相连的；

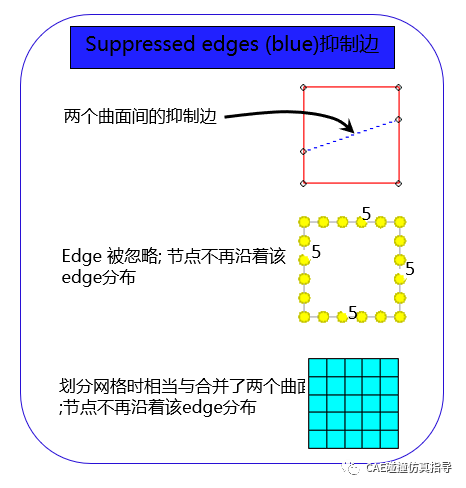

抑制边（蓝色）
①相当于曲面被合并；
2、几何清理

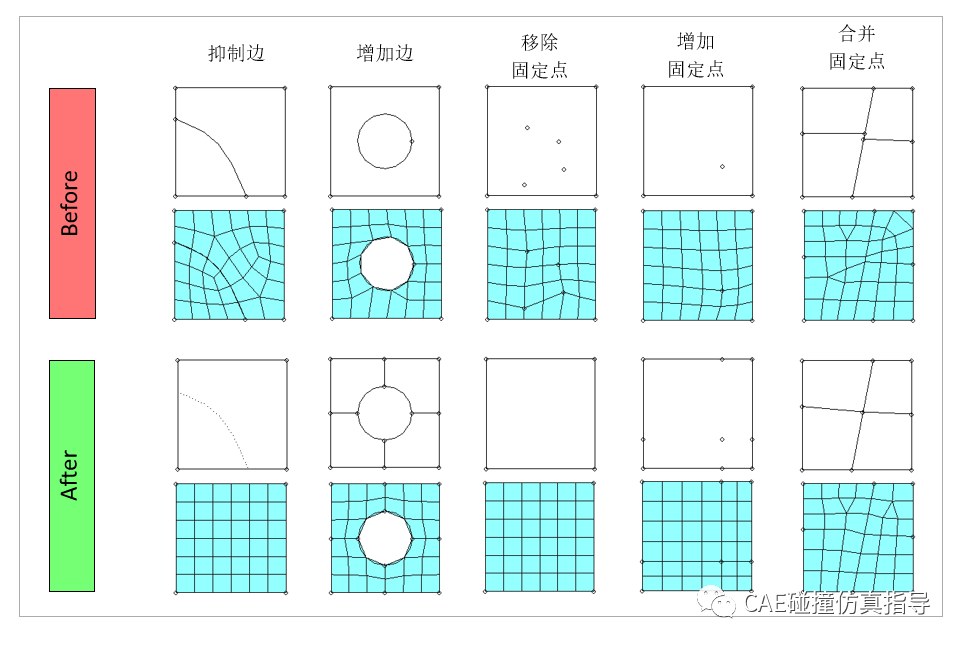

几何清理：把不规则的几何通过几何修复变得规则，从而划分规整且质量较高的网格。Hypermesh中网格划分会根据几何的边生成节点，使用不同的几何清理工具来抑制边、组合多重固定点，只有那些会促使产生尺度很小的单元的特征才需要被抑制。
➤修复几何存在的缝隙、重叠、错位等缺陷。
➤清理不影响分析结果的细微特征，例如曲面和边的倒圆，小孔等。
➤修复错位几何，边界错位经常引起网络扭曲，导致单元质量不高，求解精度差。

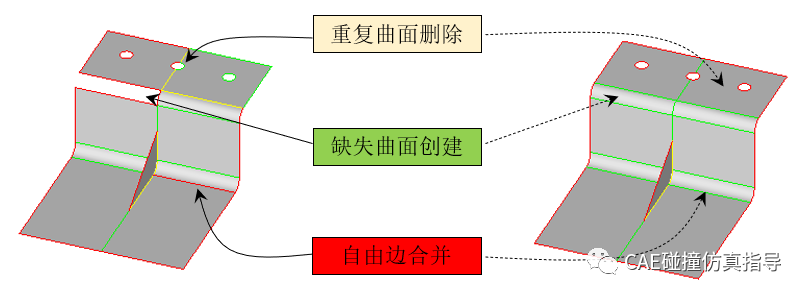

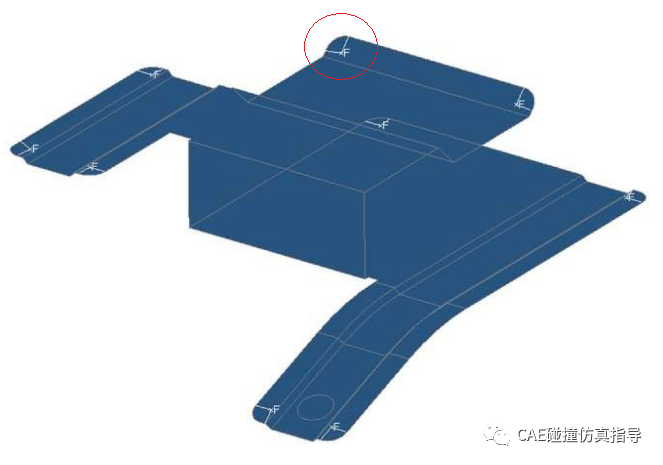

几何修复过程

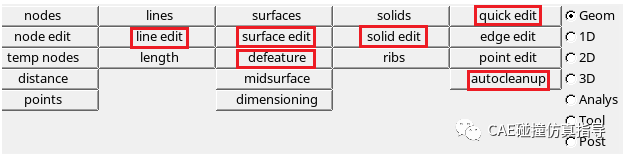

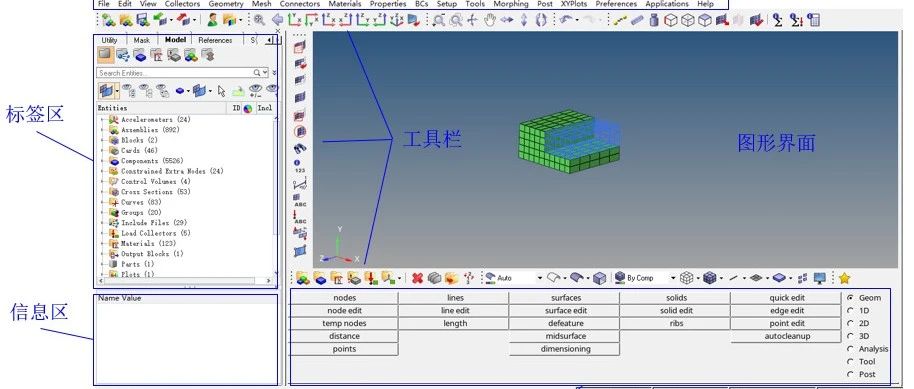

几何清理常用的工具：

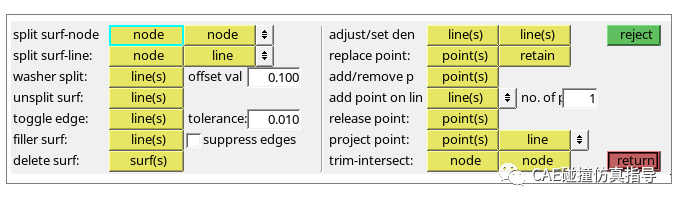

（1）quick edit(快速编辑)
快速编辑面板，包含很多对几何处理的命令，分割面、增加washer、抑制线、填充面、删除面、增加点等操作。
➮Split surf-node：通过两个nodes之间的一条直线增加一个edge或切割一个surface；
➮Split surf-line：通过一个node和一条edge之间的垂线增加一个edge或切割一个surface ；
➮Washer split：沿着孔在曲面上生成一圈圆边 ；
➮Toggle：抑制边 ；
➮Remove Point：删除选择的 fixed point；
➮Replace point：替换点；
➮Add/remove point : 通过选择位置创建一个新的；
➮Add point:：沿着edge创建用户指定个数的 固定点 along the selected edge；
➮Project point：投影点；

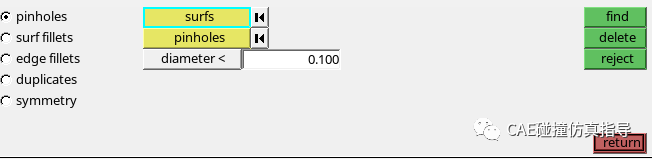

（2）defeature特征处理
➮pinholes：删除小孔；

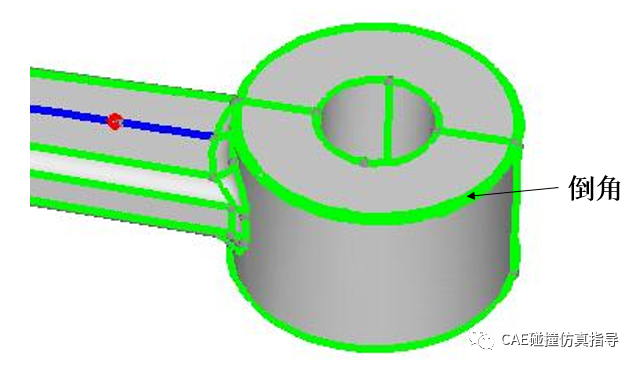

➮surf fillets : 通去除面间的倒角；
➮edge fillets：去除边的倒角；
➮duplicates：查找重复面；

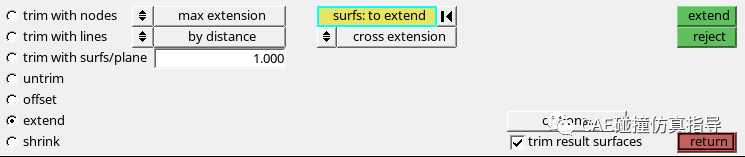

（3）surfaces edit 面编辑
在面编辑面板中，可以对面进行切割,
➮trim with nodes：通过点切割;
➮trim with lines：通过线切割;
➮trim with surfs/plane：通过面切割;
➮offset：偏置面；
➮extend：延伸面；
