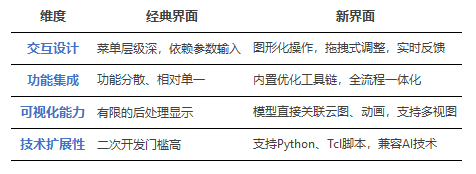

15.Hypermesh经典界面与新界面功能对比①

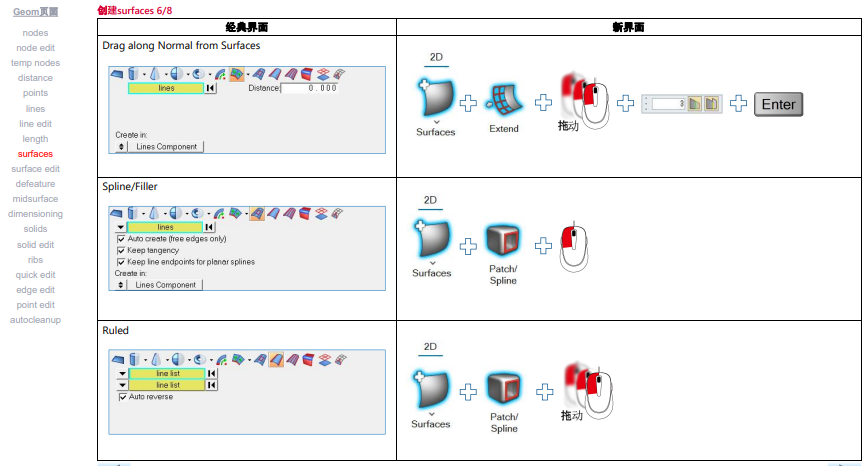

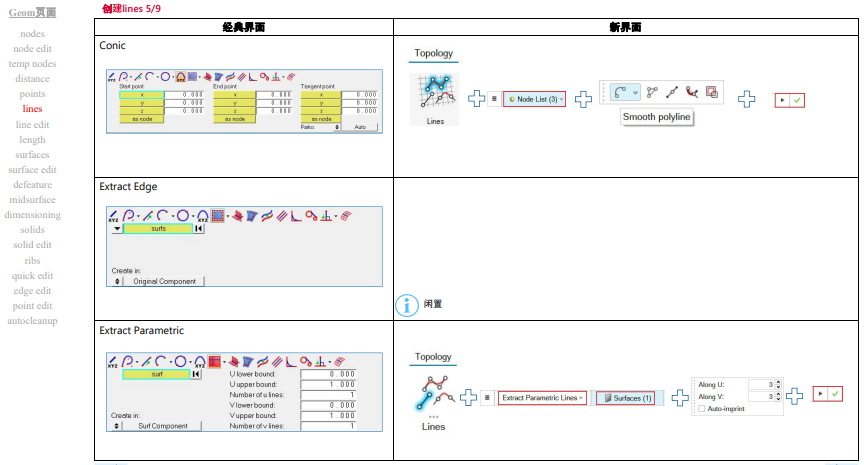

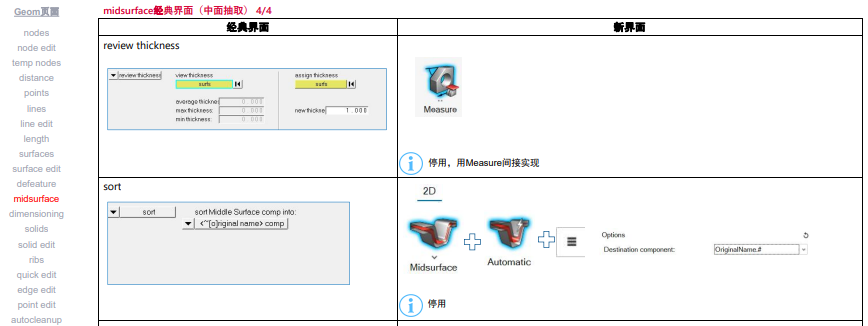

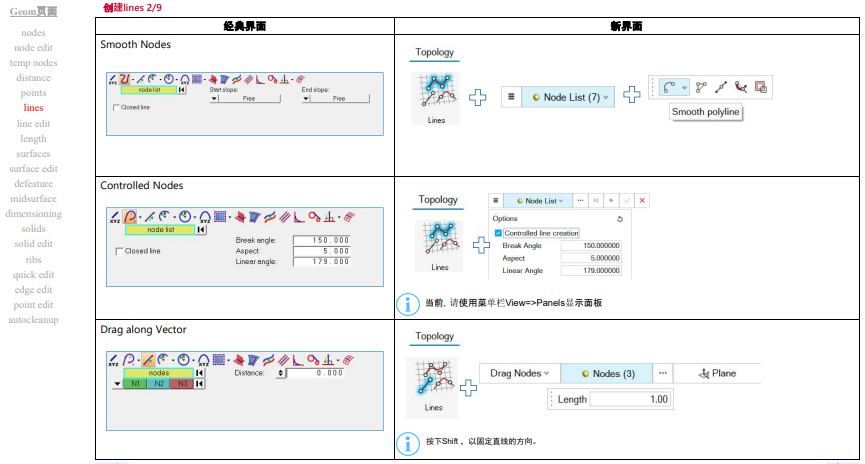

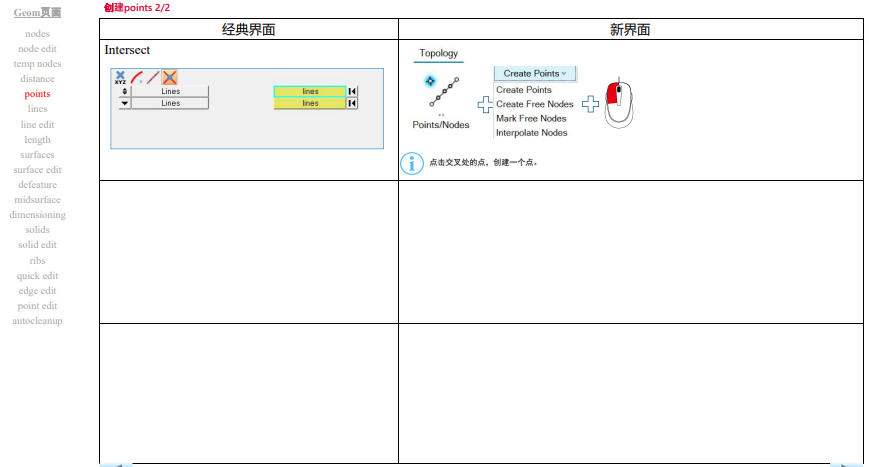

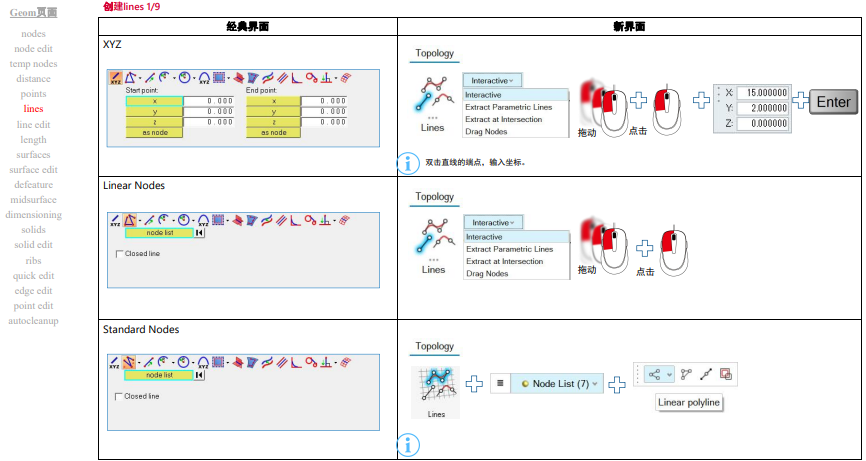

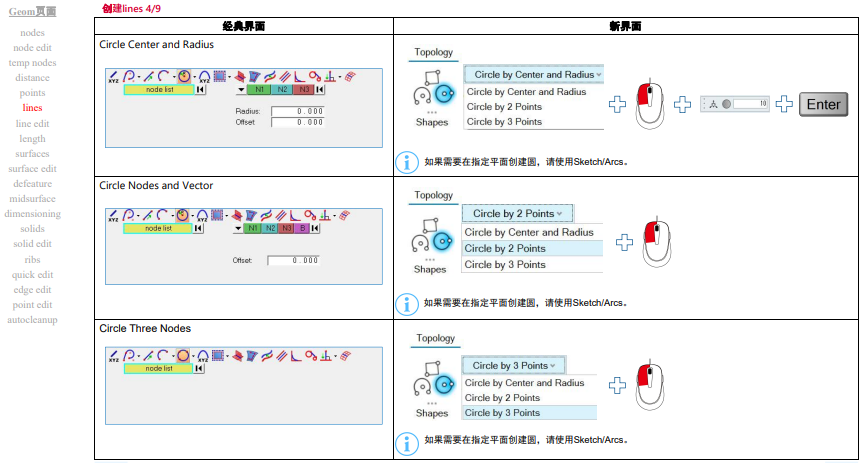

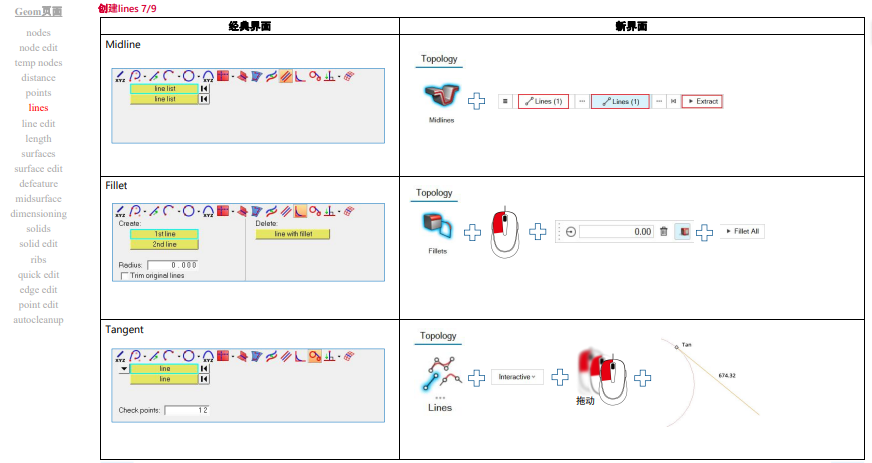

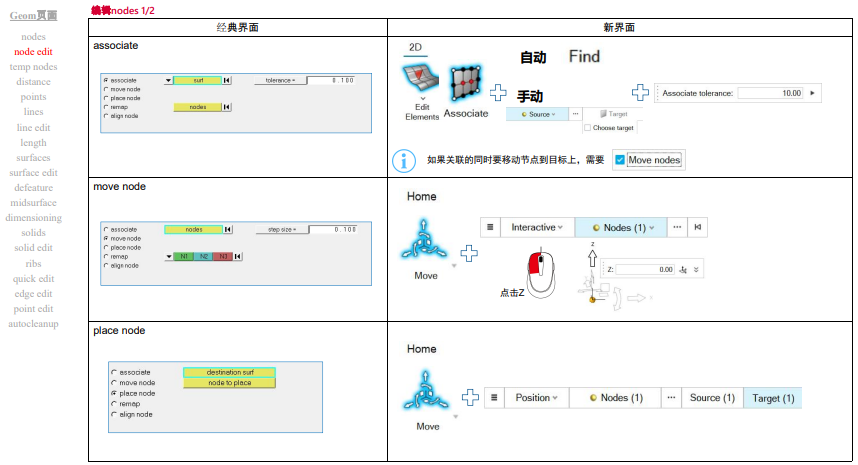

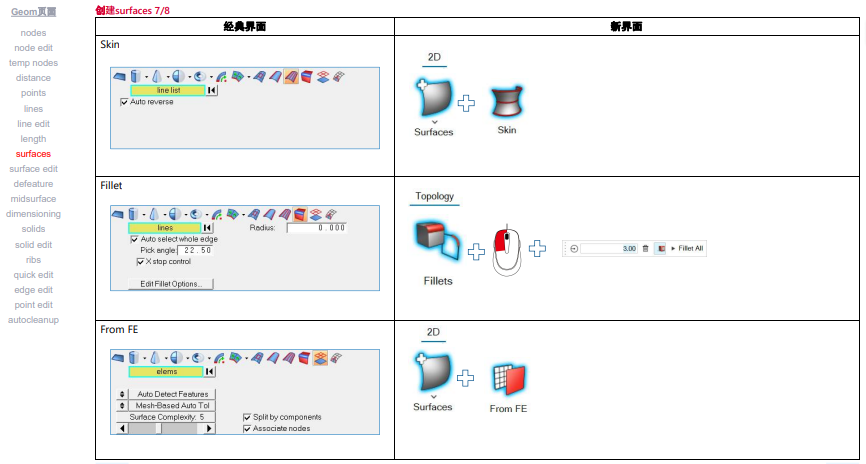

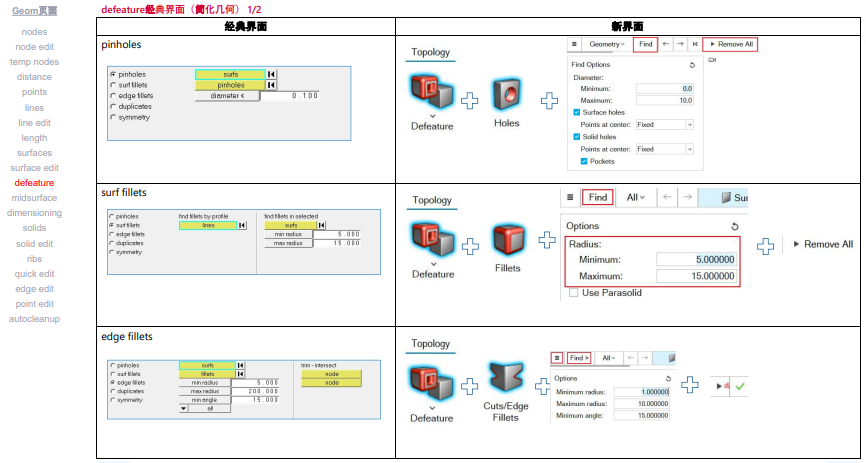

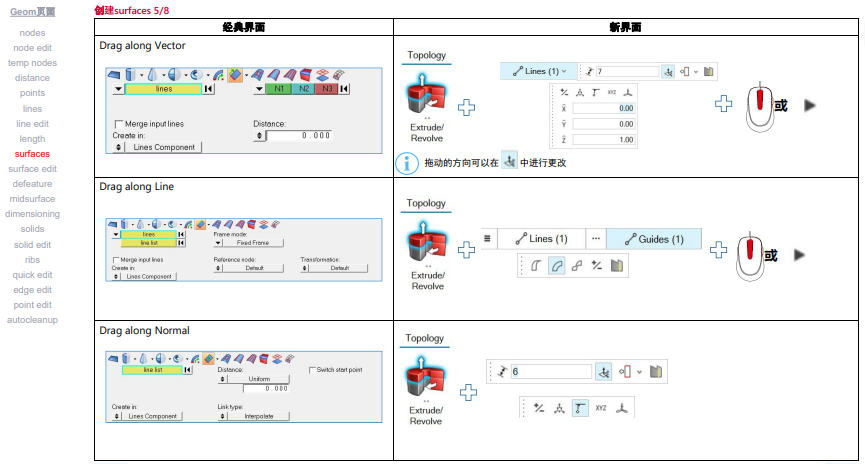

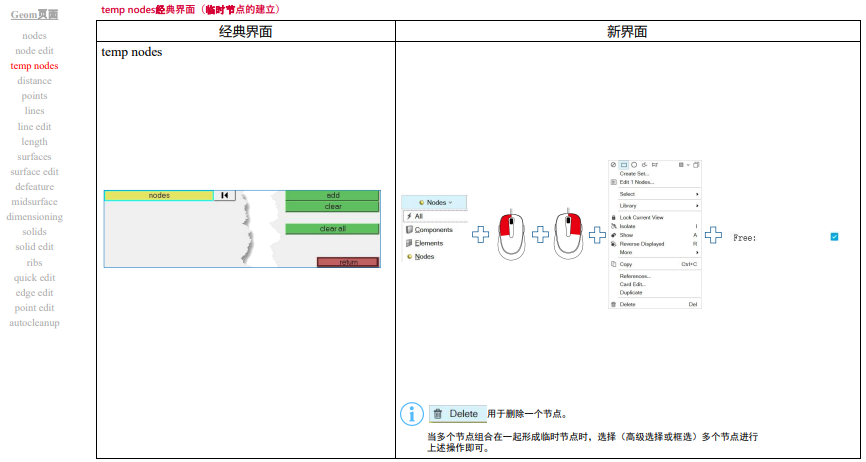

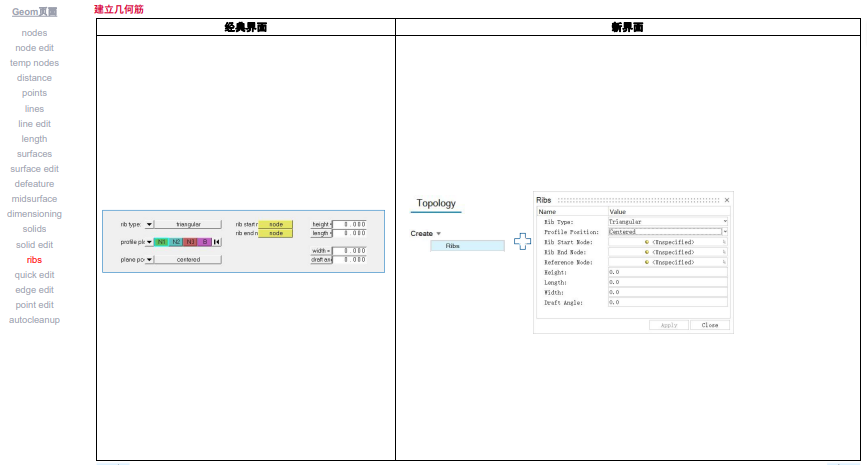

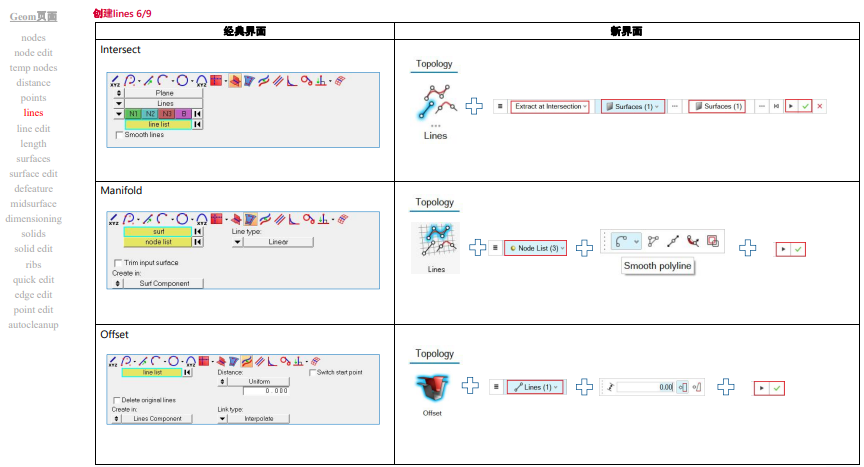

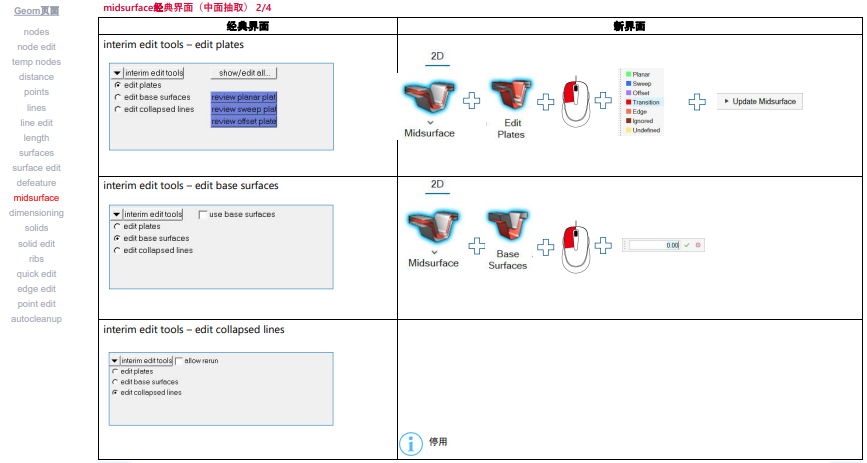

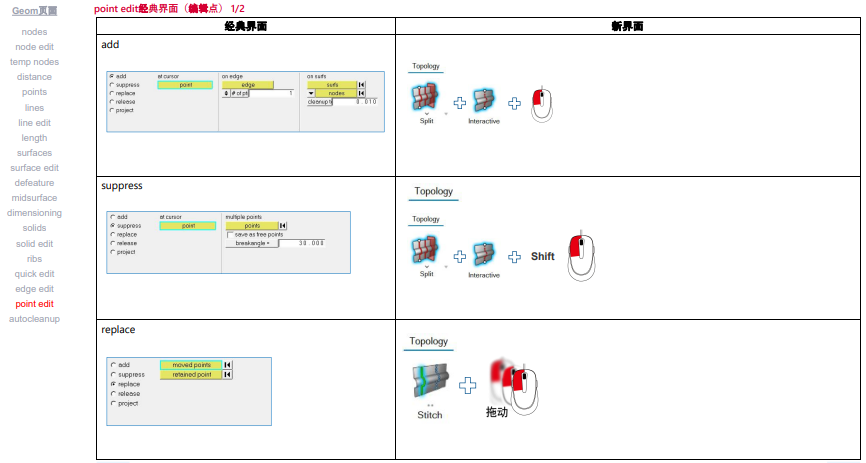

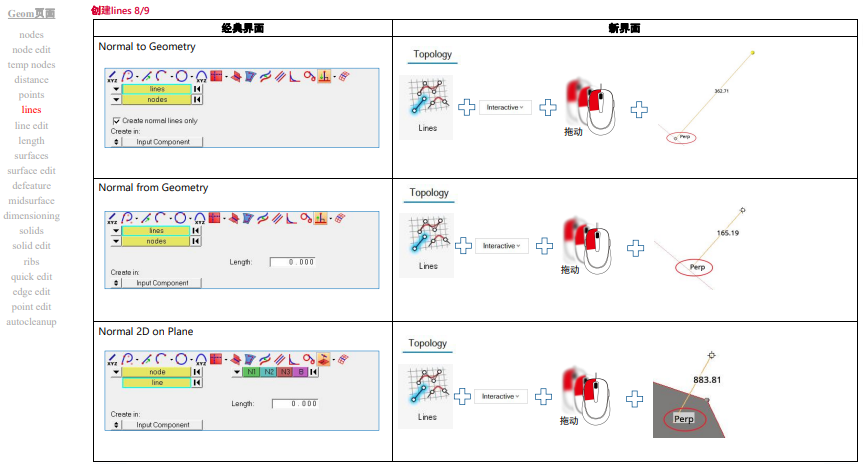

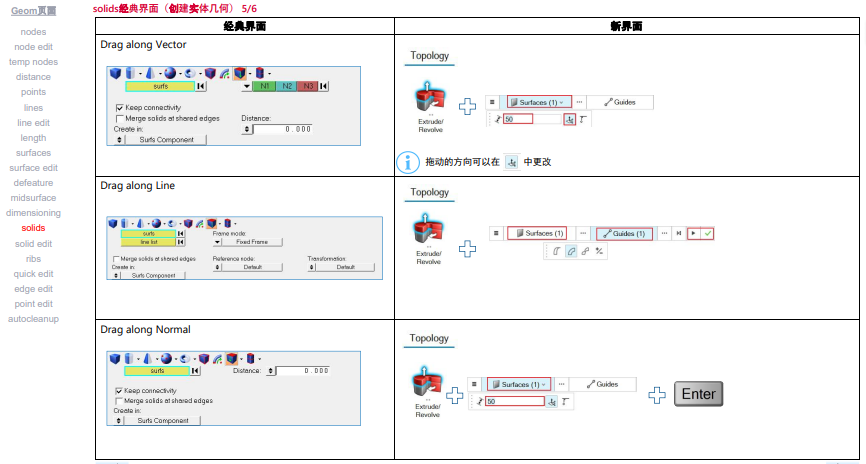

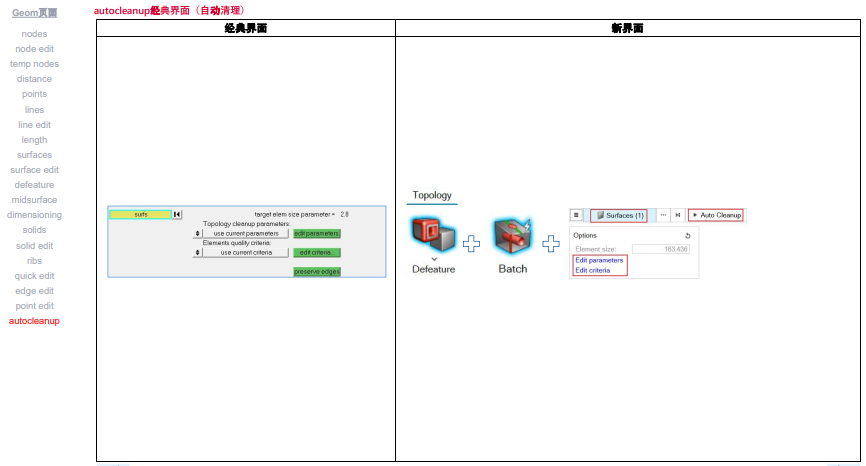

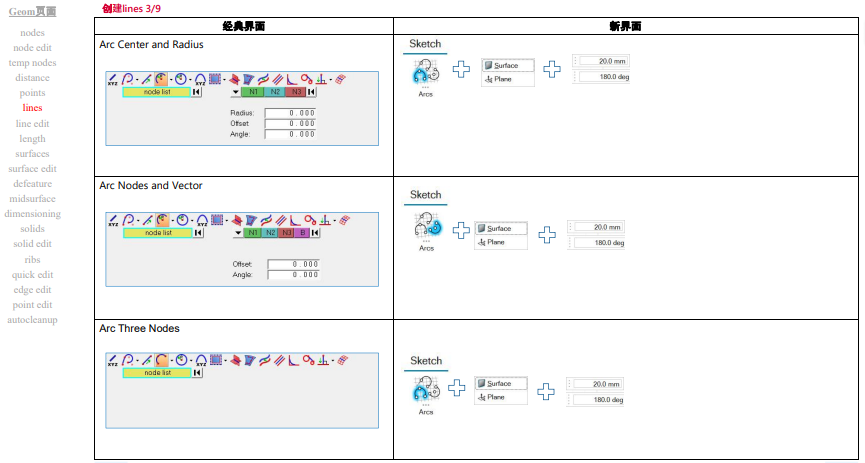

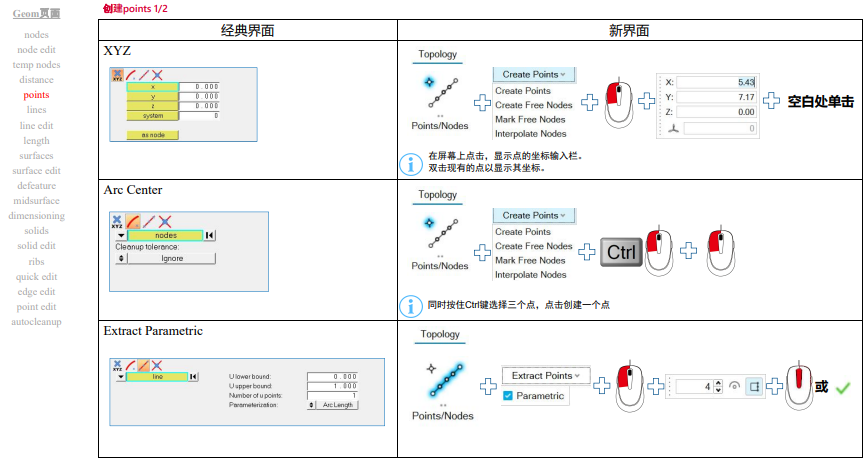

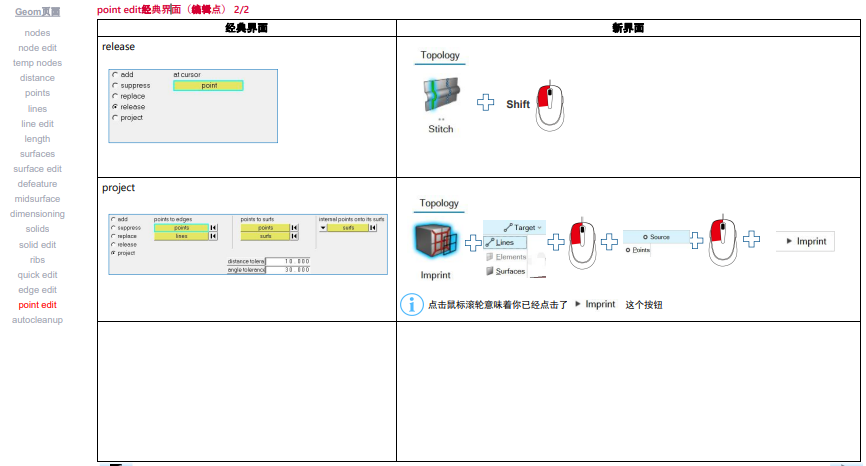

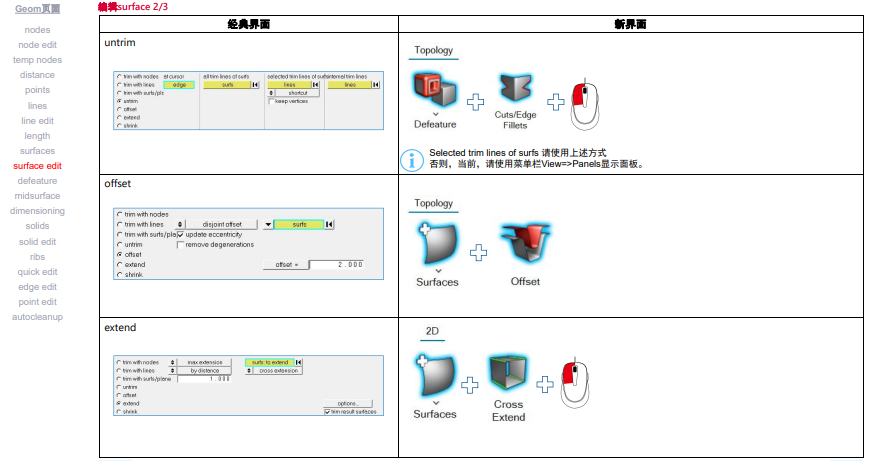

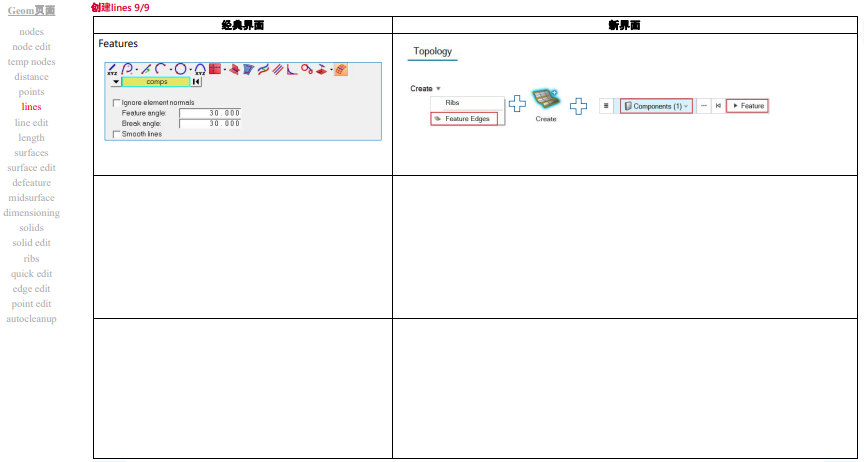

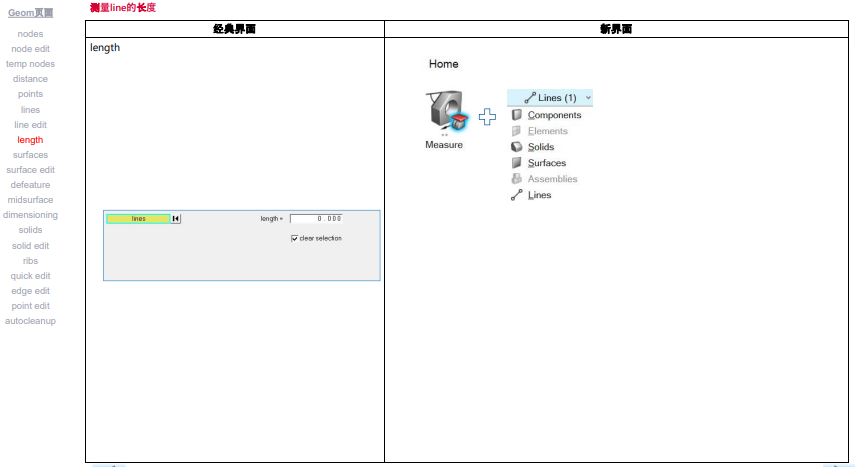

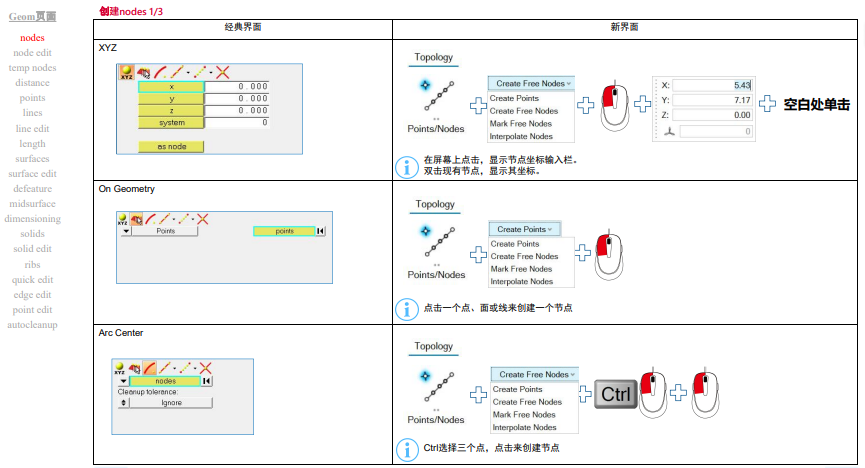

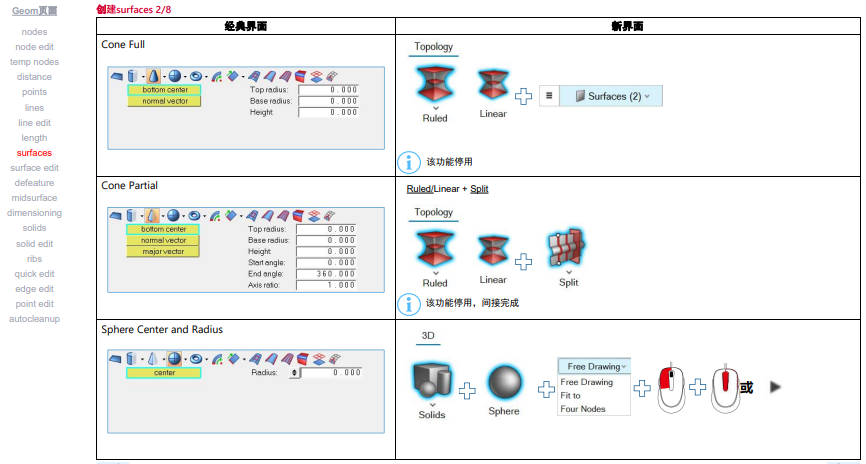

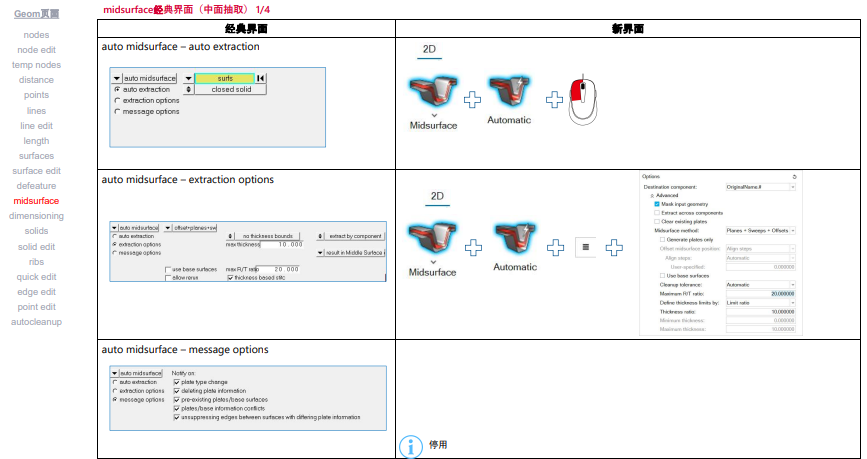

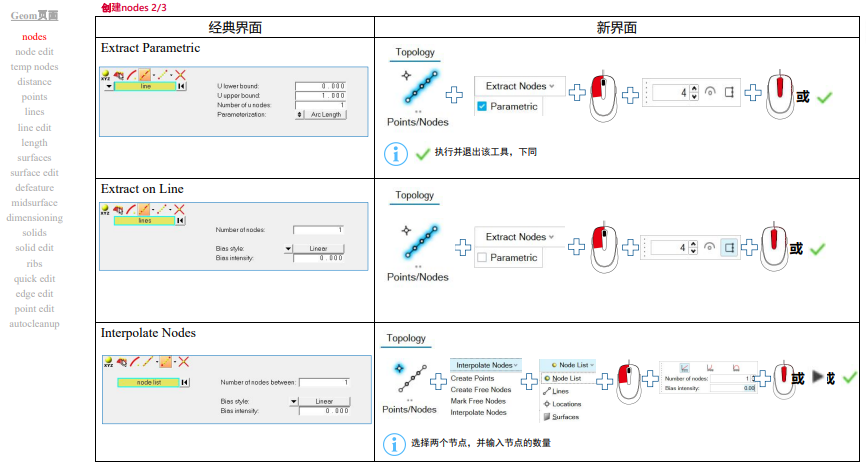

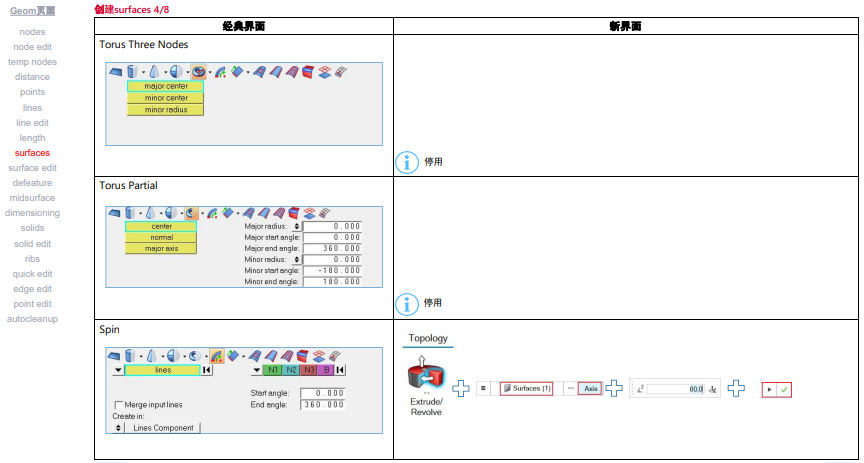

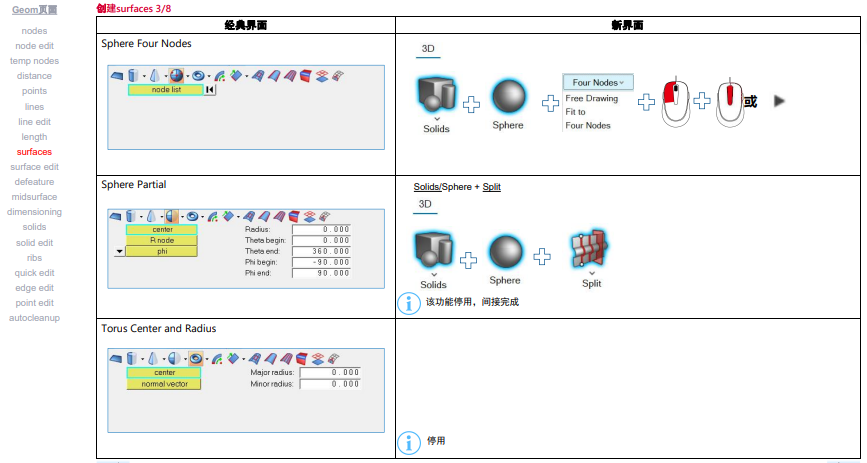

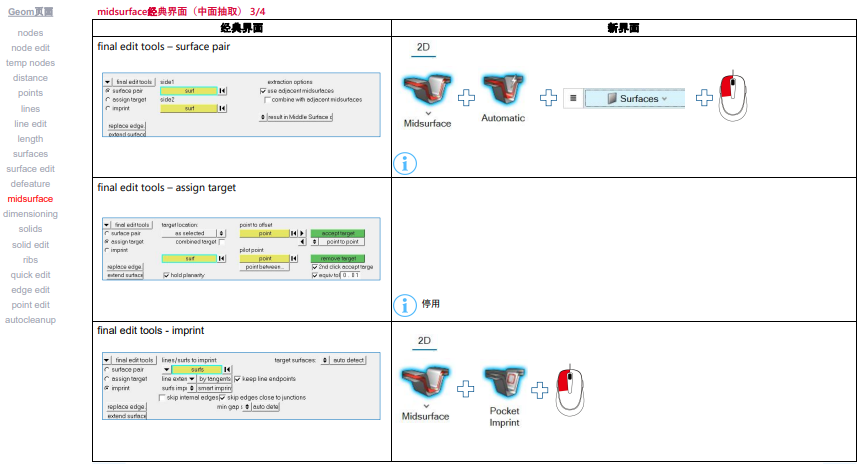

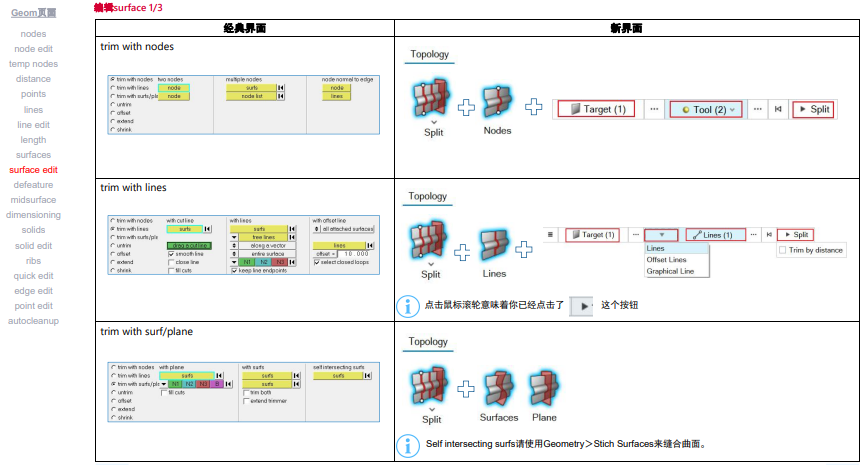

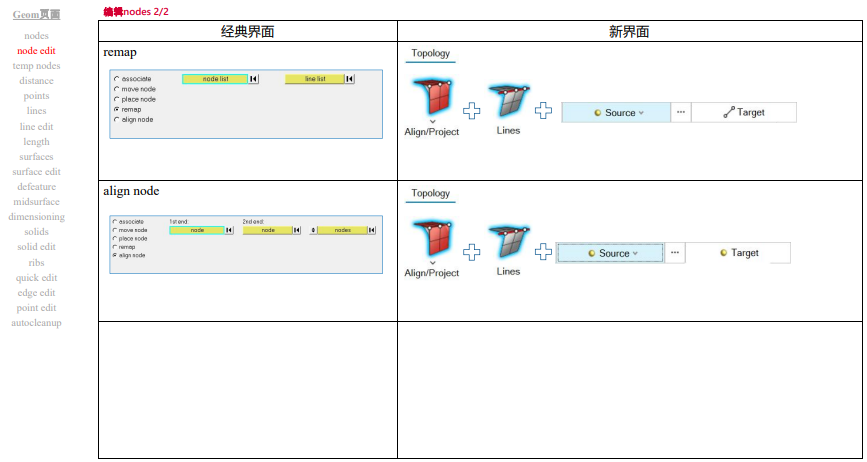

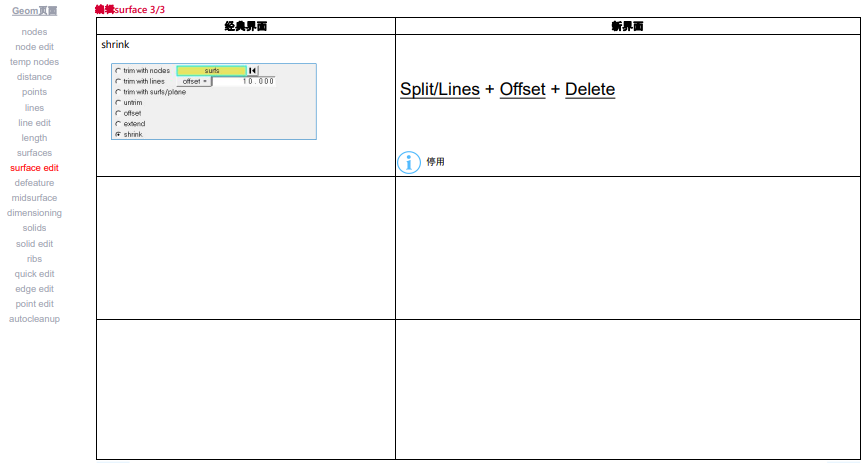

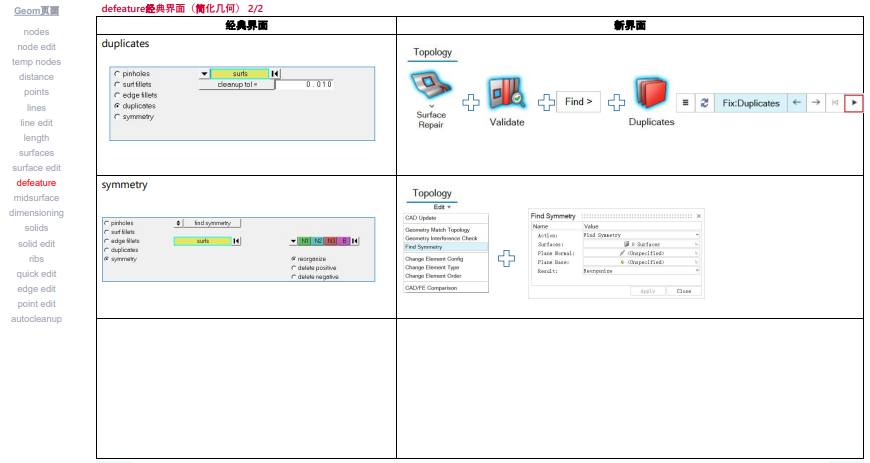

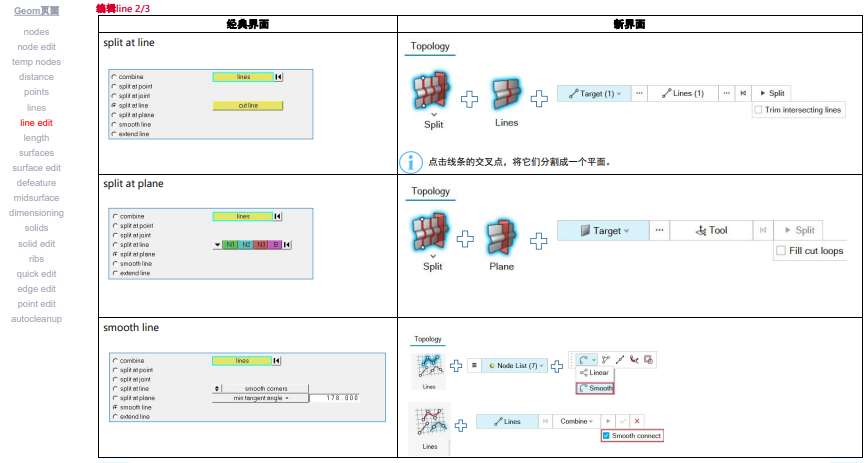

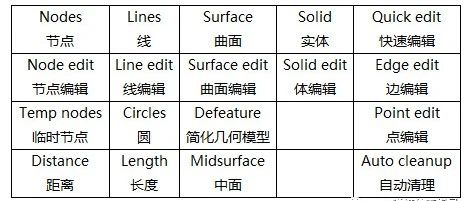

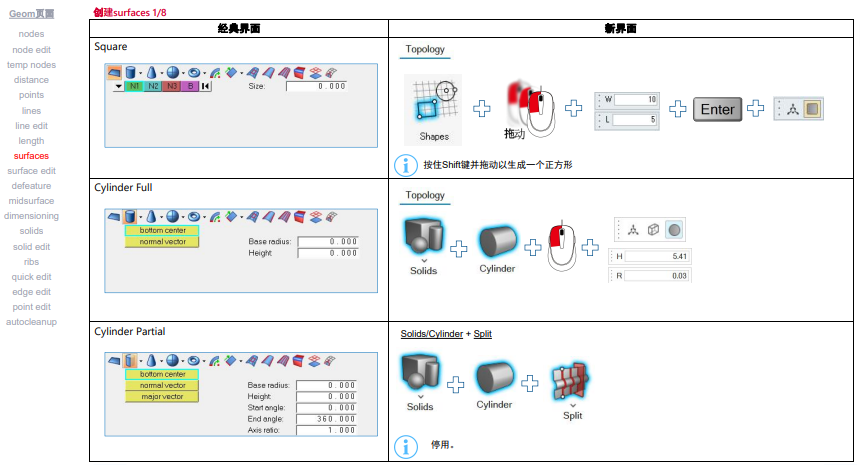

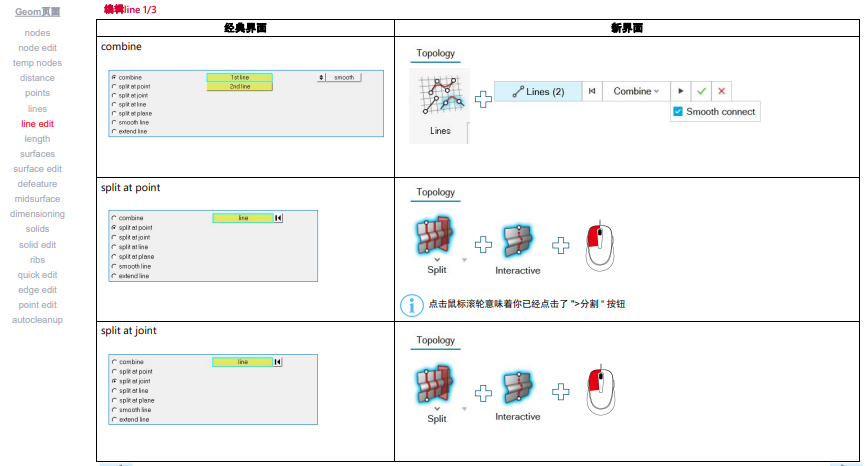

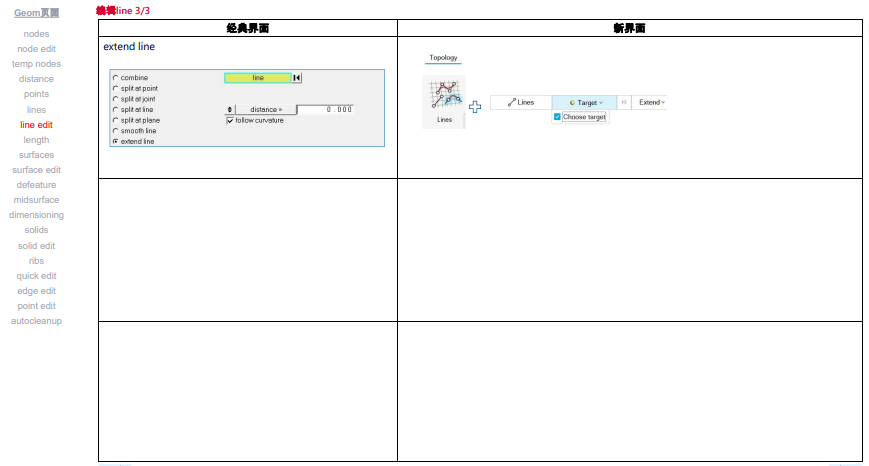

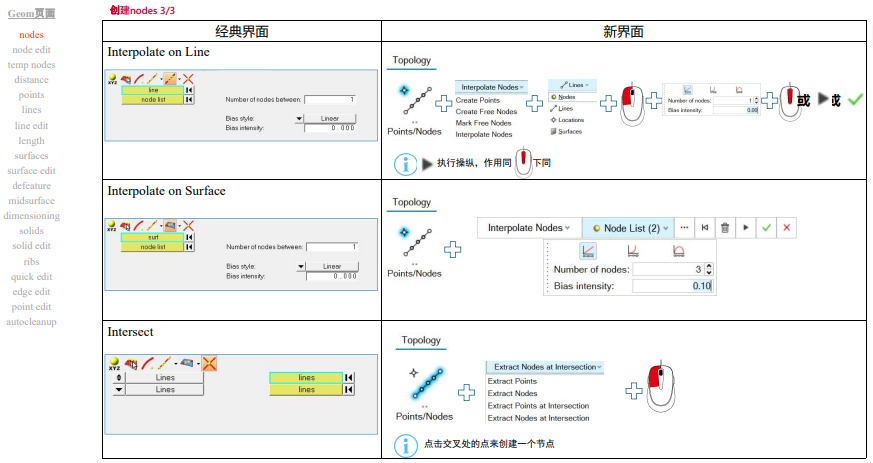

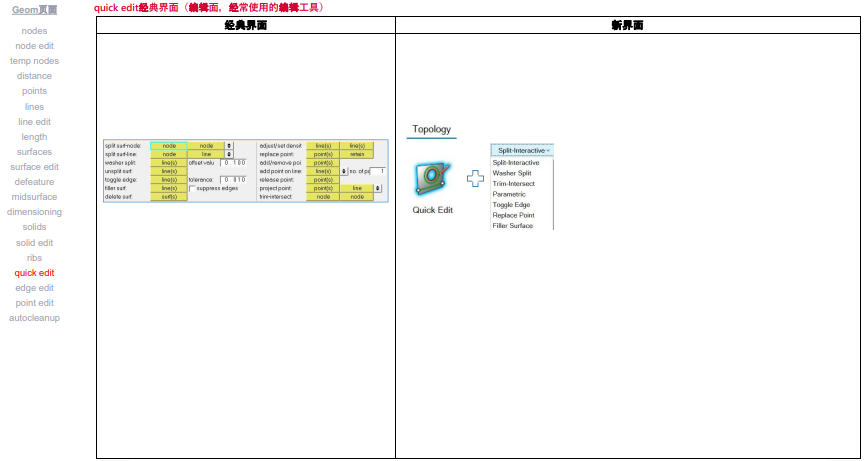

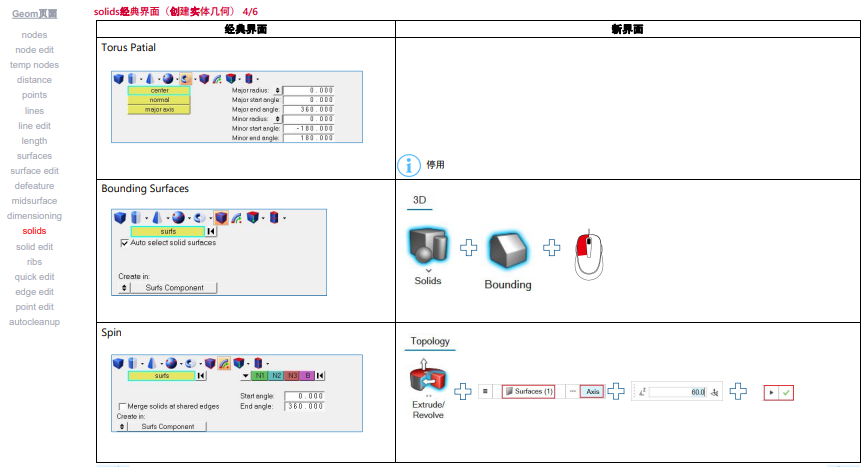

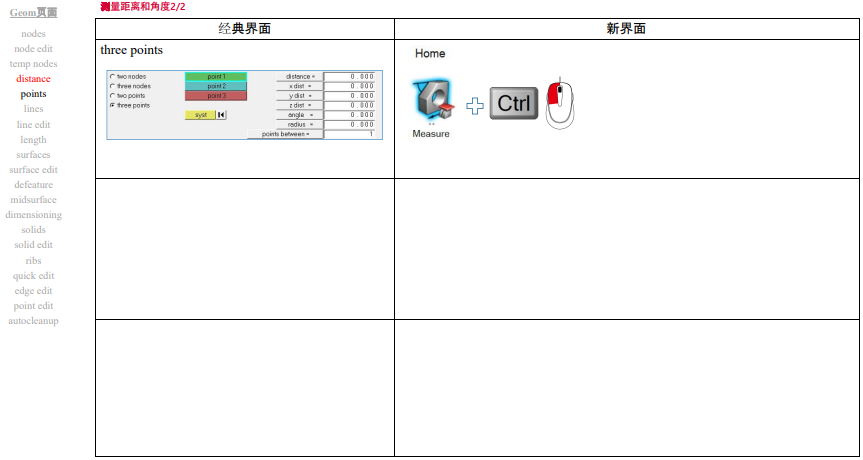

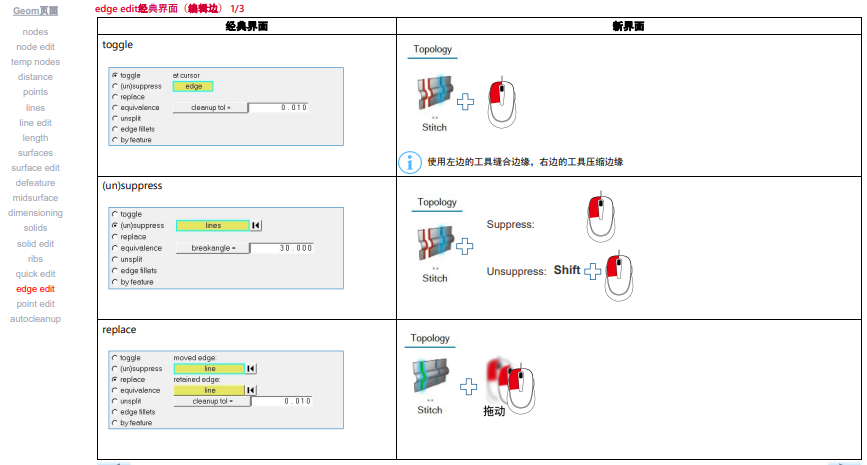

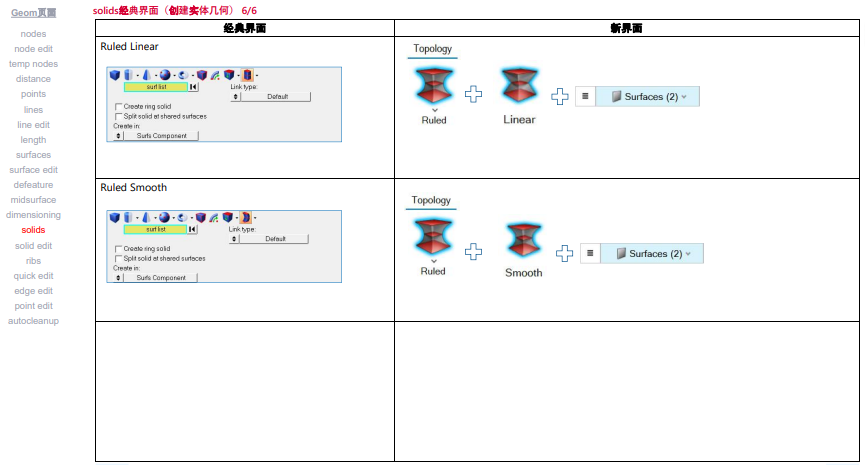

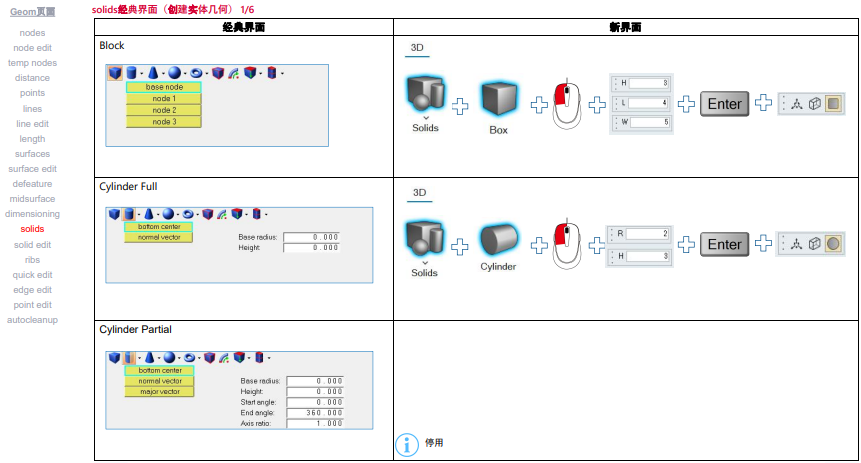

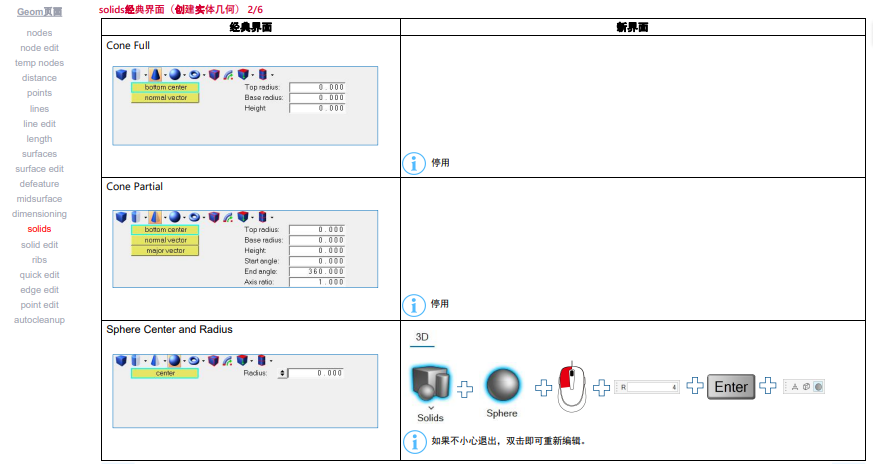

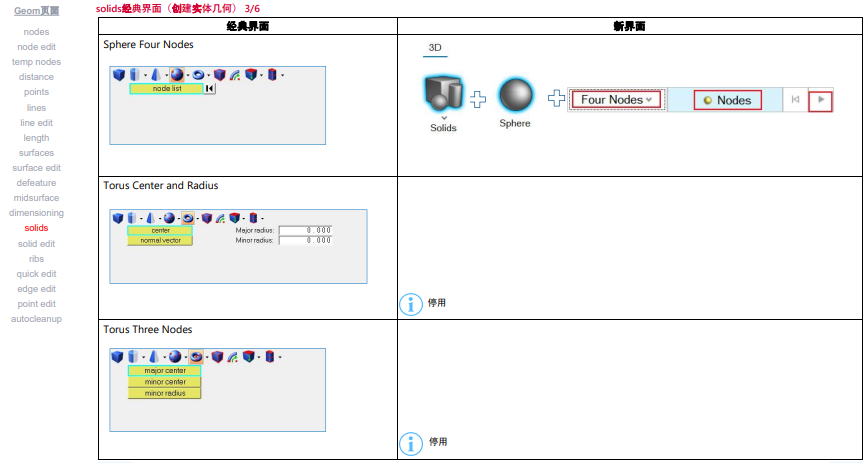

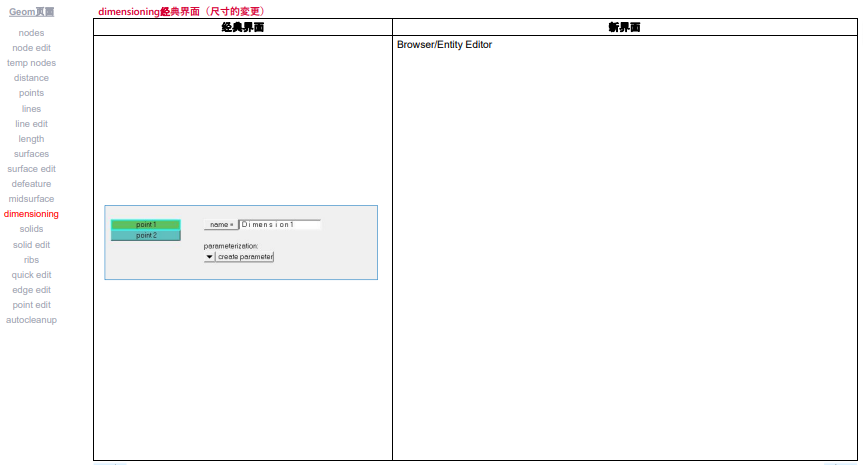

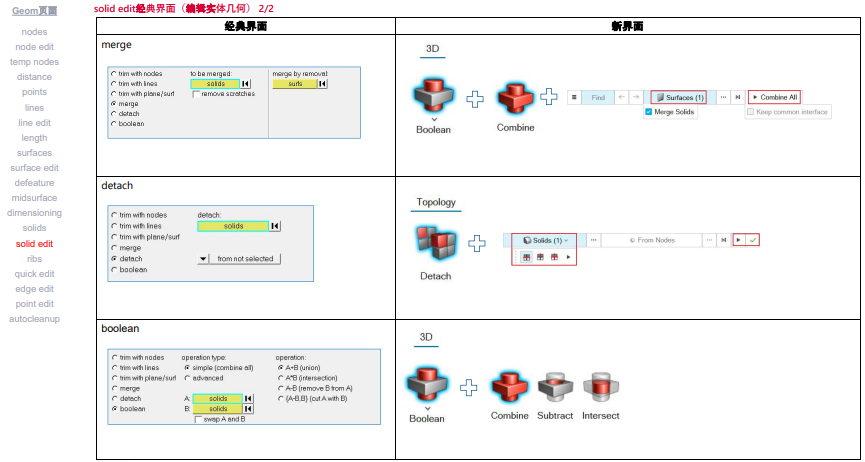

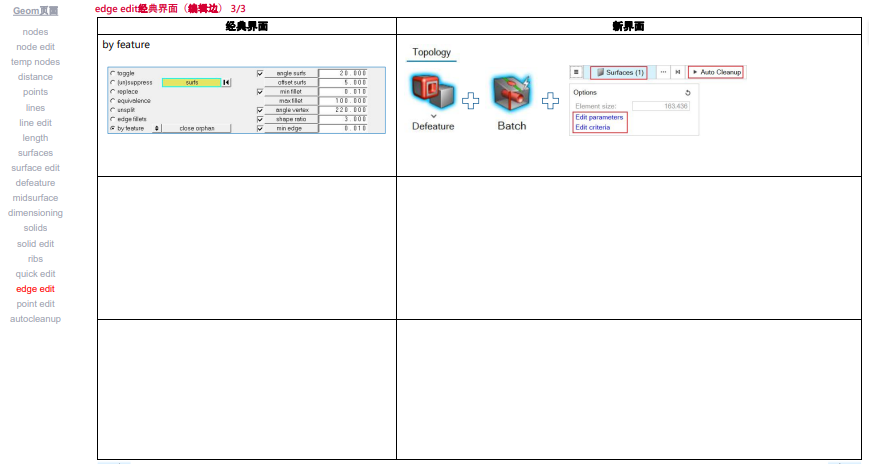

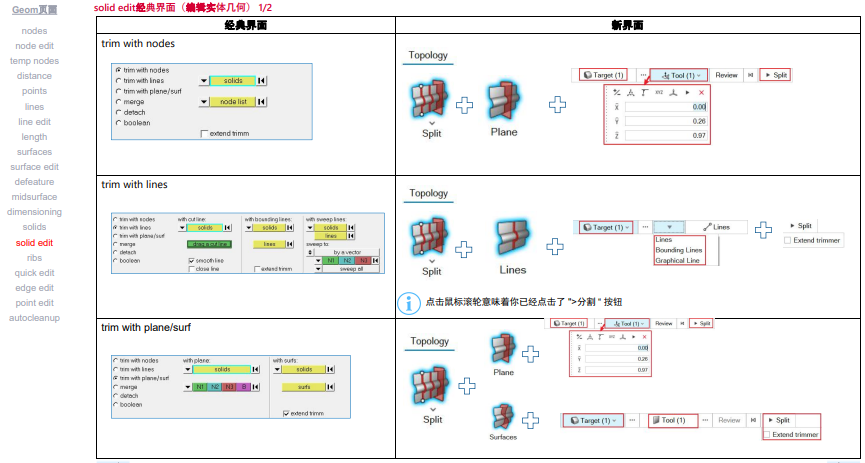

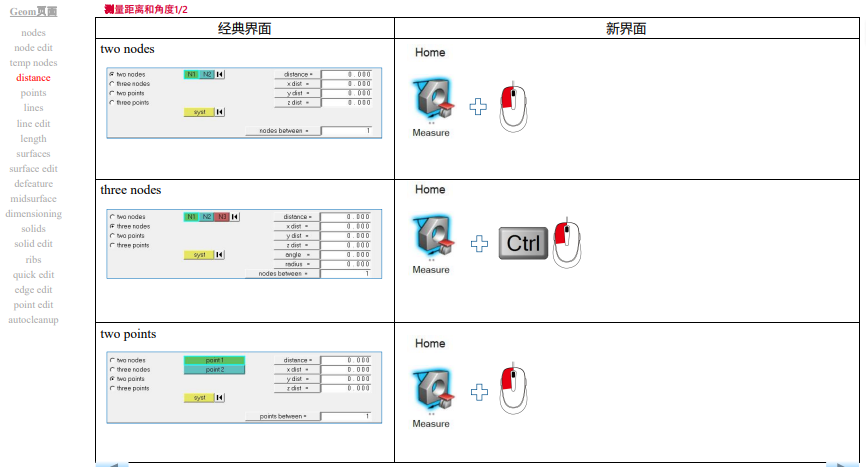

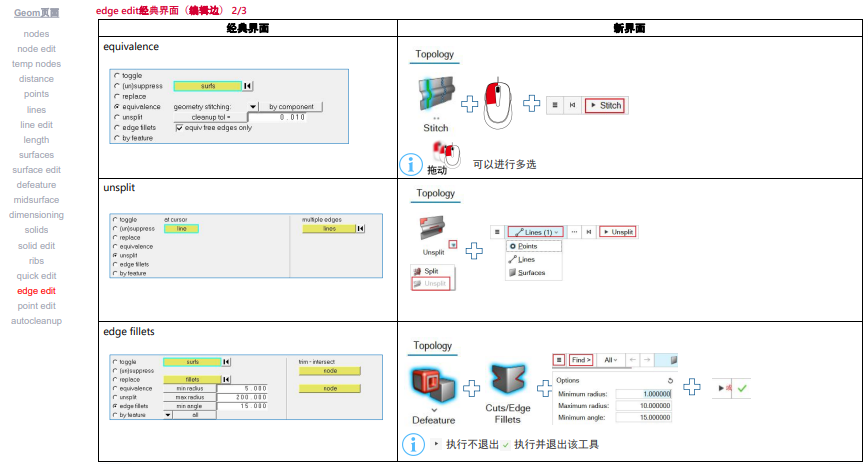

Hypermesh主菜单位于图形界面下方，主菜单栏可以实现软件的大多功能；直观的功能菜单方便用户查找并使用相关命令，进行一系列前处理操作。1、主菜单 Geom：几何特征生成及编辑；1D：一维单元生成及编辑；2D：二维单元生成及编辑；3D：三维单元生成及编辑；Analysis：接触和界条件定义及编辑；Tool：模型编辑及检查功能；Post：后处理及编辑功能；2、Geom几何主菜单 面板翻译： 常用功能：quick edit : 集成了常用的几何清理工具 ，快捷键F11；autocleanup: 自动清理功能，推荐划分网格熟练后选择性使用；surfaces/surface edit: 创建平面/编辑平面功能，常用于修复破损的中性面；defeature: 去倒角命令，根据模型实际情况选择性使用，一般不建议去倒角；midsurface: 抽中面功能，可根据不同情况进行处理，常用自动抽中面；lines/line edit: 创建线/编辑线功能；nodes/node edit: 创建节点/编辑节点功能；3、1D主菜单 面板翻译： 常用功能：edit element : 创建与编辑单元 ，快捷键F6；replace: 替换节点，常用于手工合并共节点，快捷键F3；detach: 拆分功能，常用于分开共节点的单元；connector: 用于批量创建焊点；Hyperbeam: 用于常见和定义梁的截面属性；bars/rigids/rbe3: 用于常见杆、梁刚性体与柔性单元；masses: 创建和修改质量单元；4、2D主菜单 面板翻译： 常用功能：automesh: 自动创建壳单元的方式，快捷键F12；qualityindex: 常用于网站质量检查及调整；ruled: 通过现在边界几点后线段创建网格；spline: 通过选择节点并将所选节点连成均匀线段创建网格；drag: 通过沿指定方向拉伸节点创建网格；line drag: 通过沿指定线拉伸节点创建网格；elem offset: 网格偏移；5、3D主菜单 面板翻译： 6、Analysis主菜单 面板翻译： 7、Tool主菜单 面板翻译： 8、Post主菜单 面板翻译： END 来源：CAE碰撞仿真指导
