06.LS-DYNA对材料应变率处理的方法

LS-DYNA 作为一款广泛应用于瞬态动力学仿真的显式有限元软件，对材料应变率效应的处理是其核心功能之一。LS-DYNA 提供了多种内置材料模型，通过本构方程直接引入应变率效应。

方法1：Cowper-Symonds模型

方法1：Cowper-Symonds模型，动态的屈服应力是根据Cowper-Symonds材料本构，通过定义C、P计算出来。

Cowper-Symonds公式：

C：应变率敏感系数，单位：s⁻¹

P：硬化指数，无量纲

应用场景：金属材料（如钢、铝）的动态响应，适用于爆炸、冲击等中高应变率场景。

典型参数值：钢的 𝐶≈40s⁻¹，P≈5

优缺点：公式简单、参数易获取，但对极高应变率（>10⁴ s⁻¹）可能不准确。

方法2：指数定律

方法2：指数定律，指数定律是使用下面的公式计算屈服应力的，参数“n”决定应变率的缩放大小。

应用场景：聚合物、生物材料等高应变率敏感材料。

特点：参数𝑛直接控制应变率缩放强度，𝑛>0时材料随应变率强化。

方法3：屈服应力是应变率的函数

方法3：屈服应力是应变率的函数；定义LCSS实现不同应变率的处理。

应用场景：需直接关联实验数据的情况，如自定义应变率-屈服应力表格。
优缺点：高度灵活，但需精确实验数据支持。

方法4：定义应力比例系数和应变率曲线

方法4：定义一条曲线，表示静态屈服应力的缩放比例系数和应变率之间的函数；通过定义LCSR实现不同应变率的处理。

应用场景：已知静态屈服应力，动态行为以比例系数描述（如材料测试数据丰富时）。

方法5：定义不同应变率的应力-应变曲线

方法5：表格输入对应不同应变率的硬化曲线，输入一系列的应力-应变曲线（每一条曲线对应不同的应变率）。

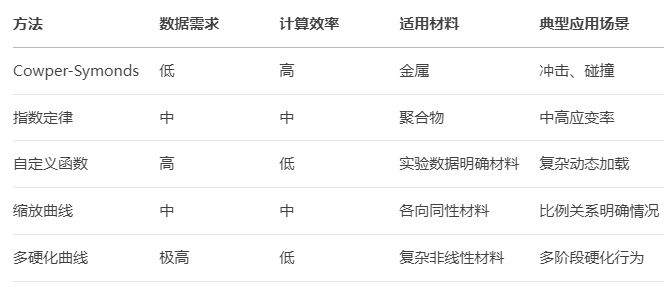

针对24号材料有3种考虑方法，即上述方法中的1、3、4。通过合理选择方法，可有效模拟材料在动态载荷下的复杂响应，平衡计算效率与精度需求。
