定量分析占空比调整1‰和1%对方波频谱的影响

1月前浏览42

大家好,我是硬件微讲堂。这是我第115篇原创文章。为避免错过干货知识,欢迎关注公众 号回答问题加入免费技术交流群,抱团取暖,共同进步!

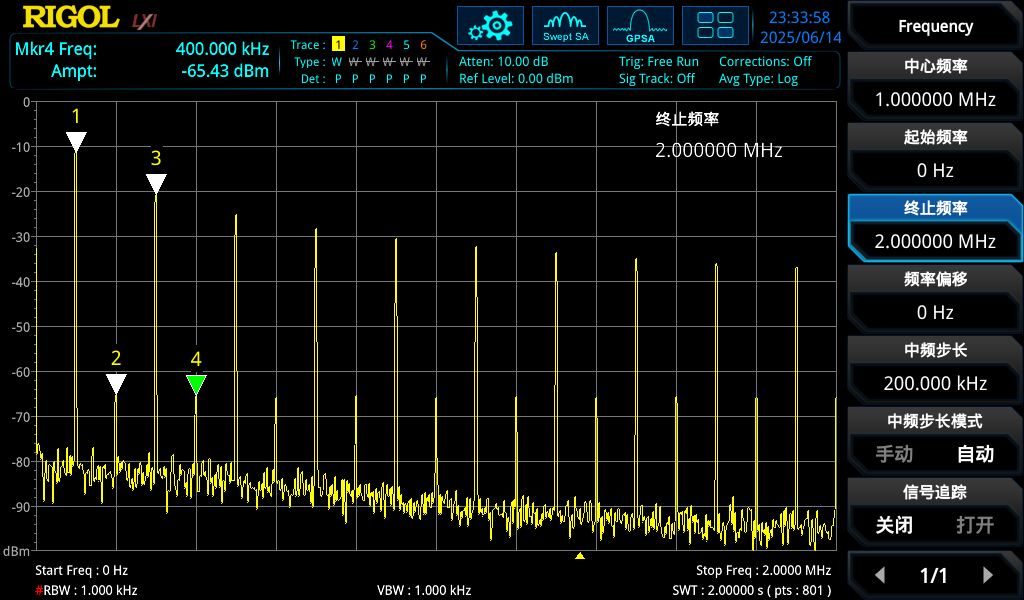

最近在搞一个新板子,在用近场探头扫频时发现,总是探测到时钟信号的偶次倍频出现,如上图光标中的2和4。于是,针对周期信号的频谱做了一些分析,有点发现,和大家聊一下。

今天要聊的话题和之前发过的一篇原创《周期和非周期信号,谁对电磁干扰的贡献更大?》有关。在该文章中,我们通过仿真的方式得出如下结论:

①当周期信号(方波)的占空比=50%时,幅频曲线中的偶次谐波分量均为0;

当周期信号(方波)的占空比≠50%时,幅频曲线中会同时存在奇次和偶次谐波分量。


我们在此结论的基础上再深挖一下,不能只是定性分析,我们要定量析!



一道问题






照例,先抛出一道问题:周期信(方波)空比50%和占空比49.9%,频谱差多少?或者说 偶次谐波能量差多少?

根据前面文章的结论,周期信号占空比50%没有偶次谐波,而占空比为49.9%,从直观上看,只是0.1%(千分之一)的偏差,应该不会有大的偏差。

为了更直观的分析,我们搭建环境测试下。



实践出真知

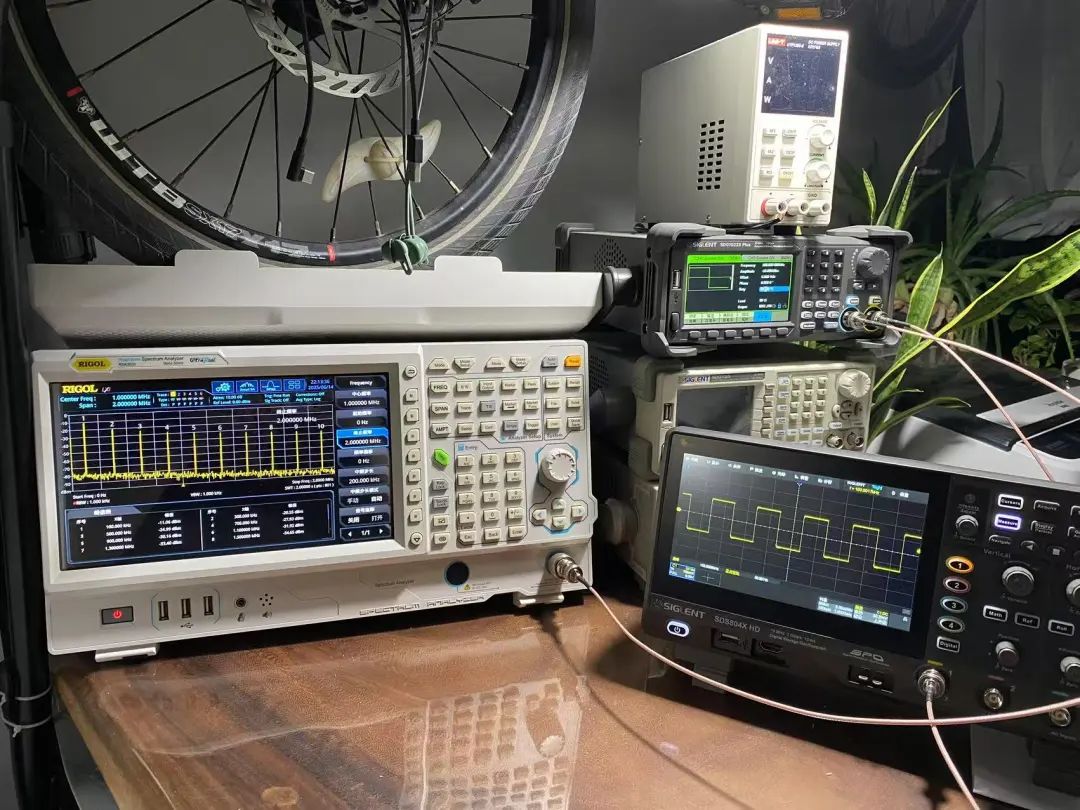

信号源:100kHz 方波,幅值-10dBm,占空比可调
示波器:观察时域波形;
频谱仪:观察频域波形;

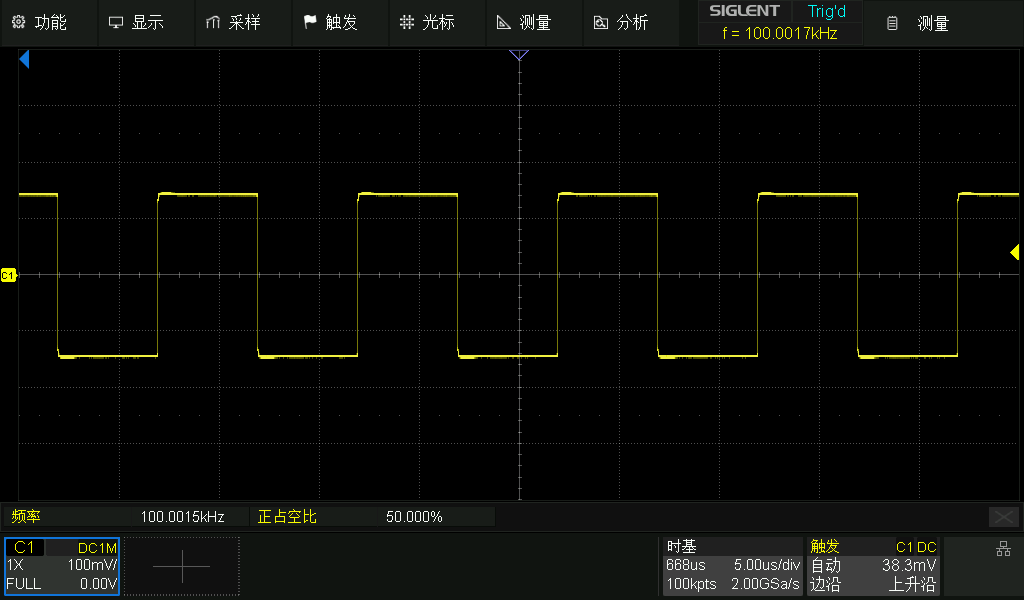

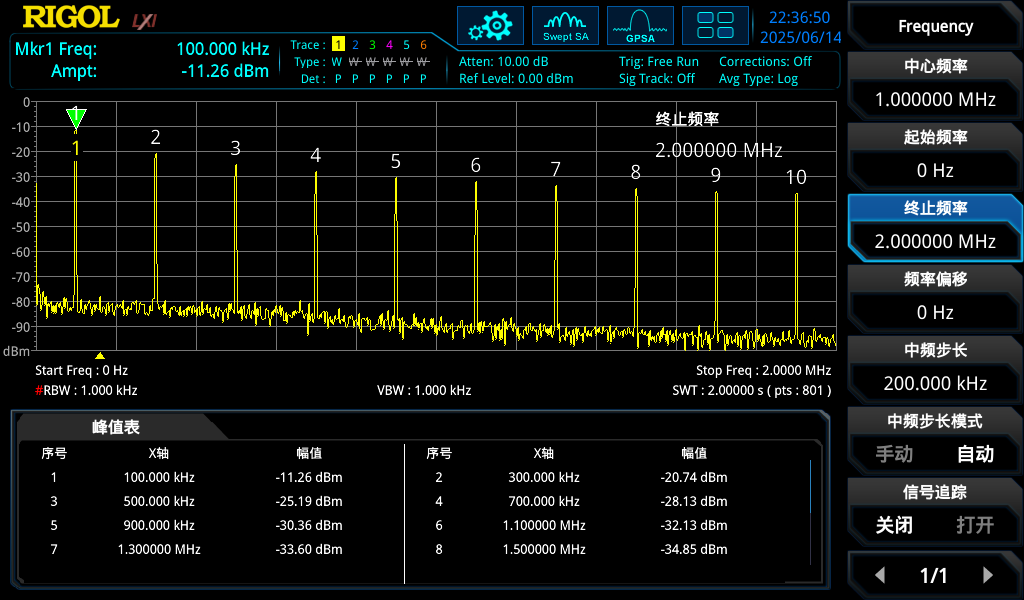

① 100kHz方波-50%,时域和频谱波形如下:

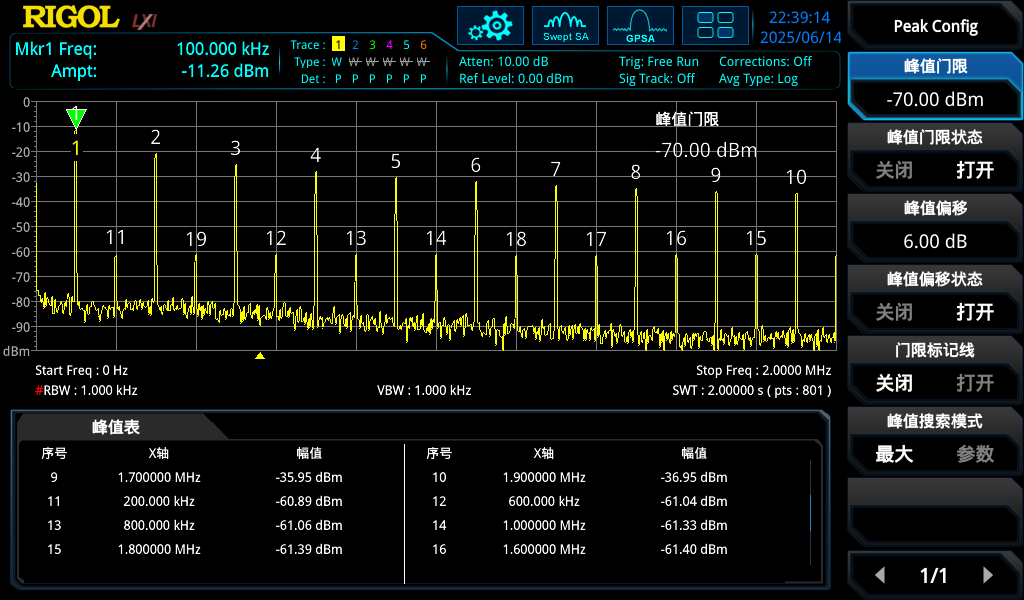

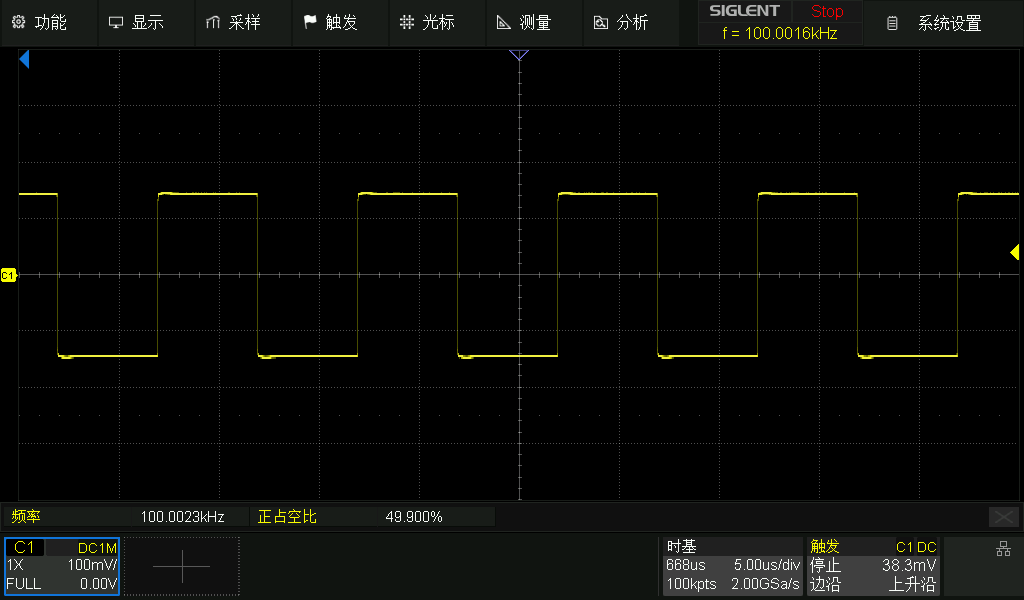

②100kHz方波-49.9%,时域和频谱波形如下:

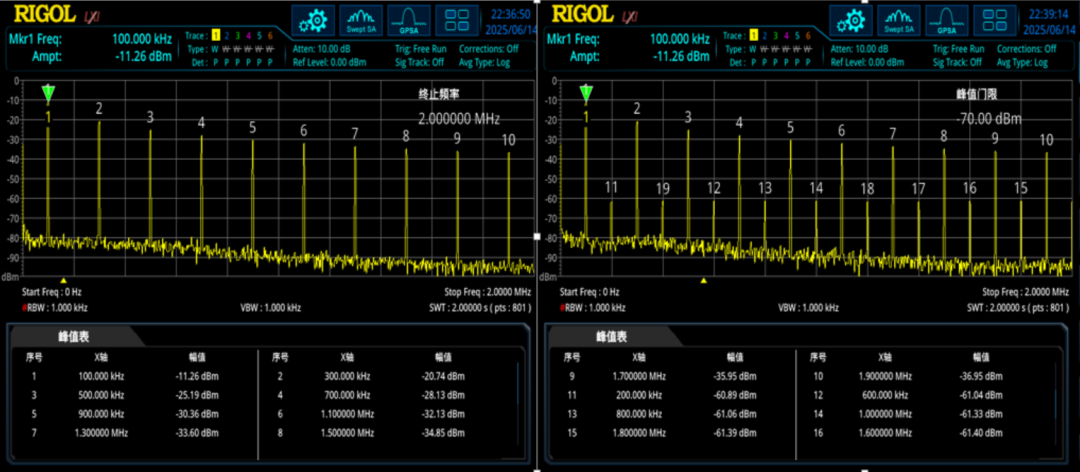

我们将频域波形放在一起对比,如下图:


可以看出,在左图中只有100kHz/300kHz等奇次谐波,200kHz/400Khz等偶次谐波均为0;而在右图中,光标显示的奇次谐波幅值无明显差异,但 下面多了一连串偶次谐波,比之前的底噪增大20~30dBm

20~30dBm,什么概念?
20dBm=0.1W;
30dBm等于1000mW,即1W

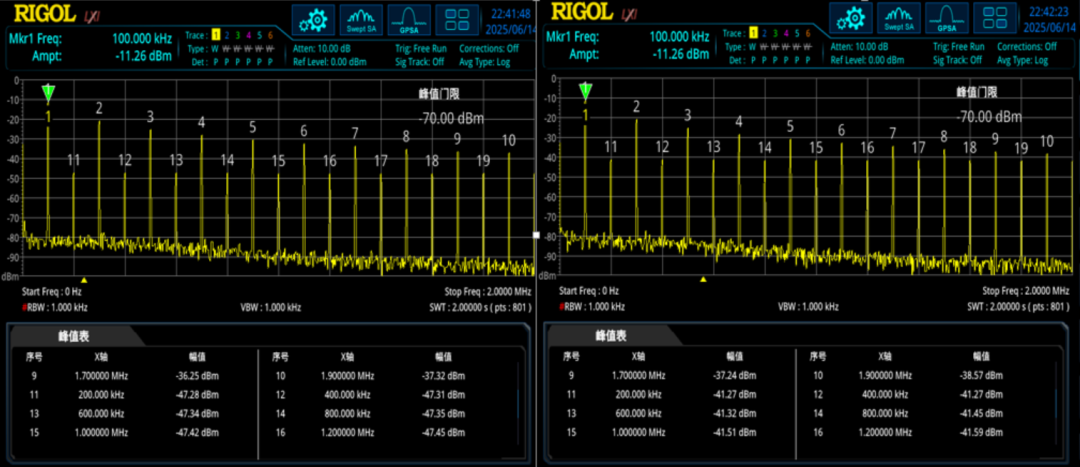

③100kHz方波-49.5%(下左)和49%(下右),频谱波形如下:


我们将占空比进一步往下调整,发现调到49%时,后面的奇次谐波和偶次谐波的幅值差距明显减小,相差很小。也即是说,如果恰好存在等效天线,此时偶次谐波的辐射已经不能忽略,因为它已经达到和奇次谐波相当的辐射量级

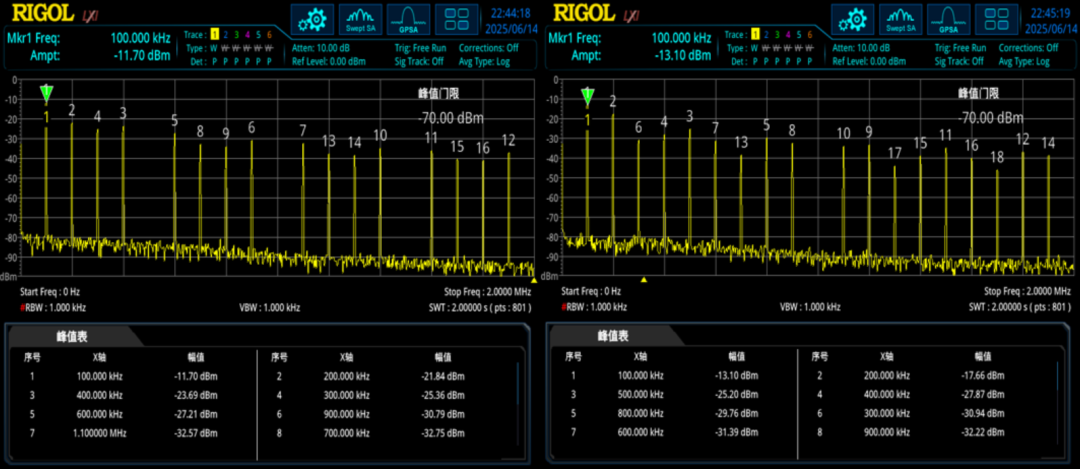

④100kHz方波-40%(下左)和30%(下右),频谱波形如下:

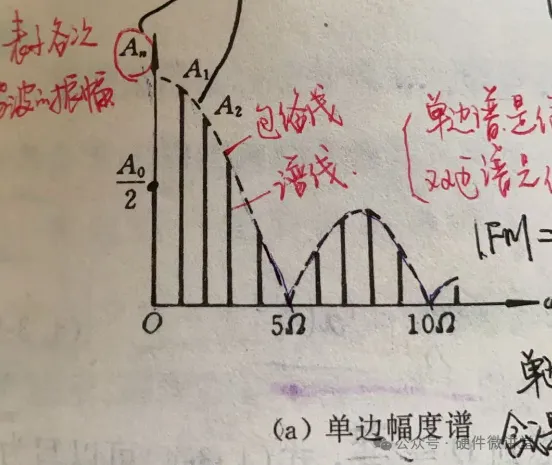

我们将占空比进一步往下调整,发现调到40%时,部分的谐波没有了,比如5次(500kHz)、10次(1MHz)和15次(1.5MHz)。在占空比调到30%时,也有类似情况。具体什么原因,小编也不清楚。小编怀疑是和下图中包络线的有关,但没有能力去证实。欢迎评论区留言探讨。




总  结






通过今天的实验可以看出:尽管周期信号(方波)的占空比仅仅是从50%挪动一点点(1‰),偶次谐波的分量会“噌噌噌”地往上飙升,增加20~30dBm;如果挪动1%,那基本上偶次谐波的分量能和奇次谐波分量相当

在实际的电路设计中,芯片输出的周期信号占空比未必都能稳定在50%,多少可能会存在一些偏差。所以在EMC测试中,不要想当然以为占空比50%就一定没有偶次谐波。实际情况是,奇次和偶次谐波通常都会有存在,不要惊讶,不要奇怪!

注:上述分析是基于当前实验条件得出,请辩证分析,不能以偏概全

怎么样?一个简短的问题,给出的回答可浅可深,就看你对这个知识点的理解达到怎样的程度。你学废了么?
