材料失效之*MAT_ADD_EROSION卡片简介

4小时前浏览10

若要考虑准确的材料失效，需要考虑不同的加载和受力方式，如单轴（或双轴及多轴）拉伸、压缩、剪切等，同时需要考虑非线性的应变路径、网格依赖性及材料不稳定性等，只有考虑全方面考虑到材料的这些受力模式及性能参数，才能更加准确的分析得到结构件的受力结果，进而进行相应的评判和优化。

而MAT_ADD_EROSION卡片提供了便利，在该关键字中，失效准则可以定义是一个或多个，但达到其中任何一个后，单元会被删除。该关键字可适用2D壳单元、3D实体单元、2D和3DSPH粒子、厚壳单元、1号和11号梁单元和GISSMO模型，但不包括DIEM模型。准确的失效阈值需要通过测试获取，该关键字是在属性中创建，类型选择OTHER，card image选择ADD_EROSION，如图下图所示；相关各个参数意义如下，其中常用的参数有MNPES、EFFEPS和SIGP1等。

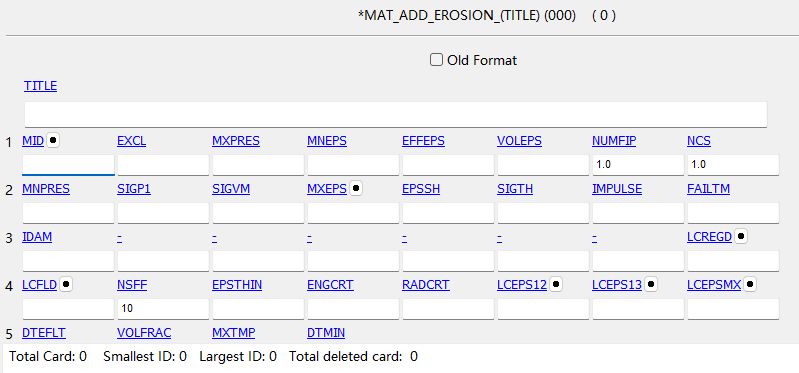

在PREPOST中显示的关键字如下：

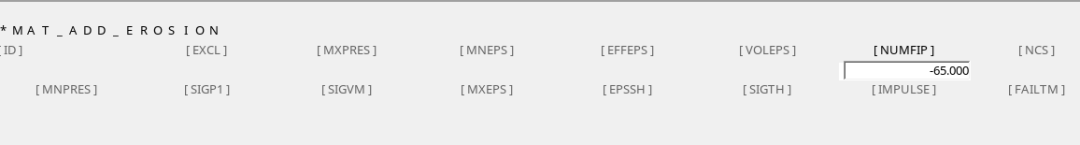

在Hyperworks中显示的关键字如下：

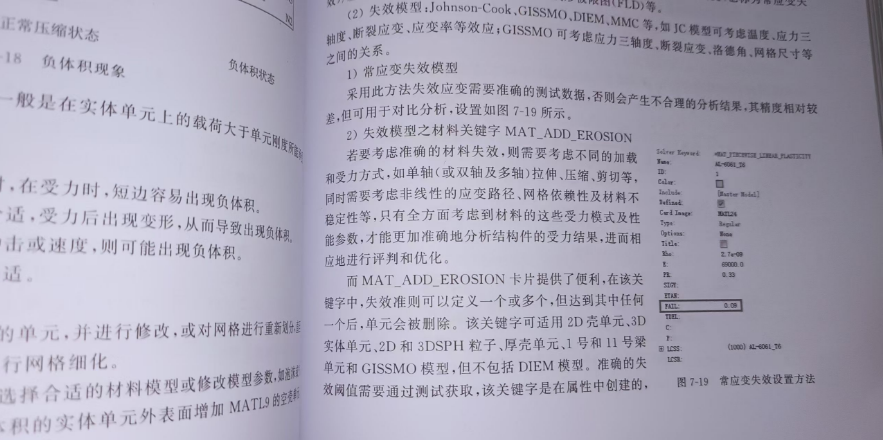

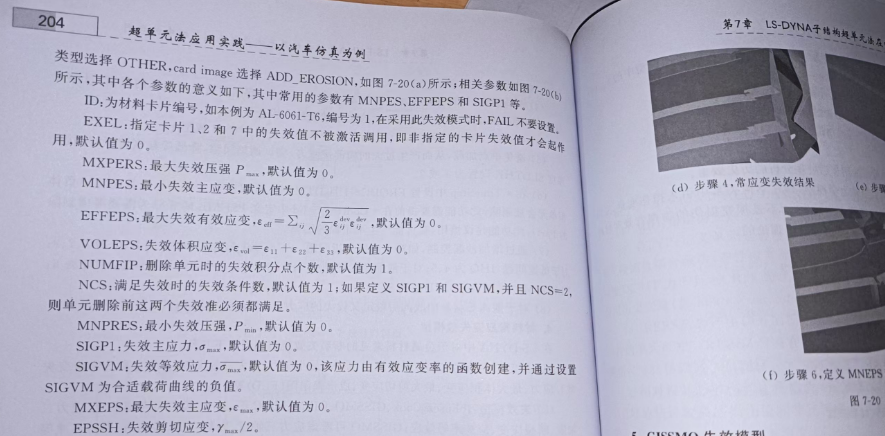

摘自《超单元法应用实践》书中内容，其关键参数释义如下：

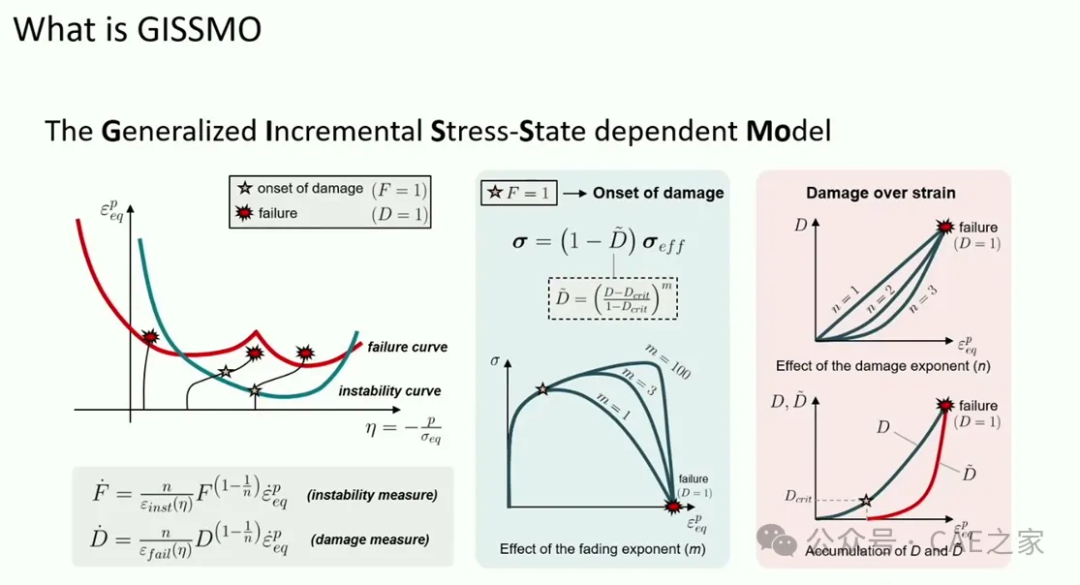

每一个关键字都蕴含着丰富的含义，准确理解其意义有助于更深刻了解GISSMO。

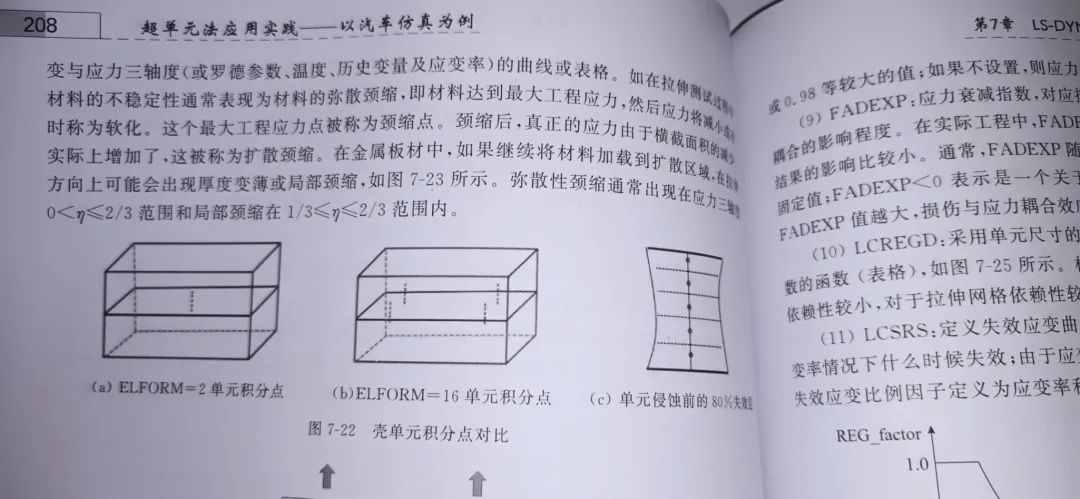

如NUMFIP是指单元删除前的失效积分点数量，在单元侵蚀前，可以是一个正值。默认值为1，只有一个积分点失效，这个单元就失效。但对于壳单元可以是一个负值，如对于ELFORM=16的完全积分壳单元，厚度方向有5个积分点，每一层有4个（2x2）积分点；若任一层4个积分点有一个失效则这个层失效；若任一层有4个积分点失效，则这个单元被侵蚀；如-80意味着在单元侵蚀之前有80%的层失效，如图所示。仅对于壳单元，|NUMFIP|是单元失效前必须失效的层数百分比。对于壳单元每一层有4个积分点，在这个层中的任何一个积分点失效则该层被认为失效。

重点：NUMFIP=1用于实体单元，NUMFIP=-40用于脆性材料的壳单元，NUMFIP=-80用于韧性材料的壳单元。
