窄拼宽路段L型路肩挡墙的应用及通用设计图分享

博强路基路面

2天前浏览8

最近的一个月对于我们真是高强度，白天各种会，晚上加班到12点，诸如此一直在转，因此一个月未更新，大家见谅，来到广东学习到了很多改扩建的设计心得，L型路肩挡墙就是其中一个，对于窄拼宽路段我们为了最大化保护原有路堤防护及排水系统需要设置护肩或路肩墙收坡，但是在局部六改八或者四改六路段，路基拼宽宽度有限，设置路肩墙会造成施工中的诸多不便及质量的不好把控，因此L型挡墙应用而生，在专家（勇泉总）的指导下我和高哥收集到了之前做的图纸，我对图纸中的尺寸进行比对和验算，对局部偏心距不足易造成开裂的尺寸进行了优化，并增加了几种新的尺寸，为了让L型看起来更匀称，我主要将墙背斜率和下墙高、平台宽三控在一起，墙后设置未筛分碎石和混凝土层，搭配路面端部设计图一齐使用。

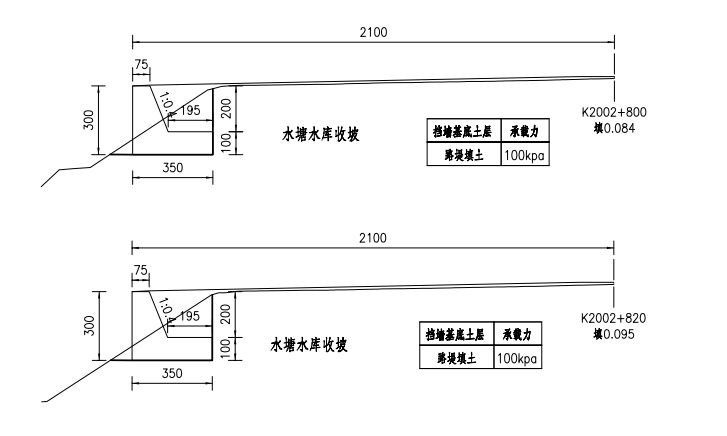

设置普通路肩墙的段落横断面图：

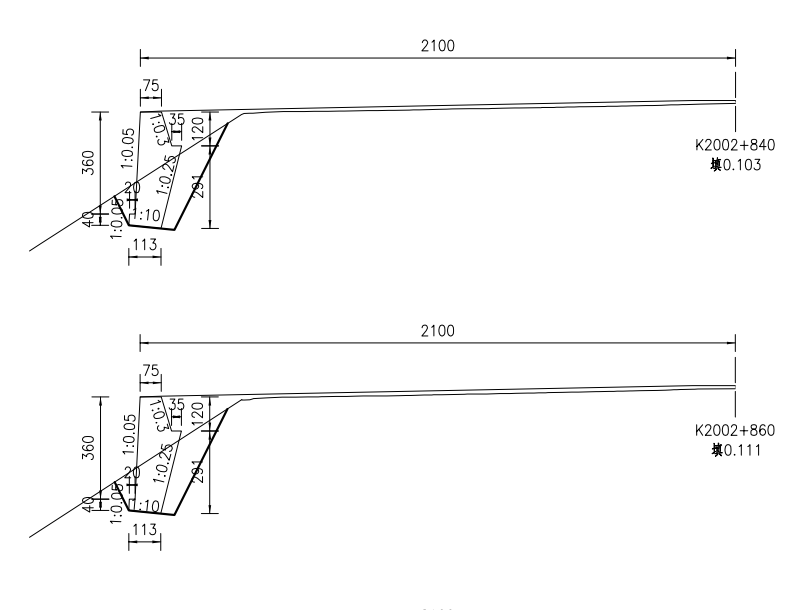

设置L型路肩墙优化后的段落横断面图：

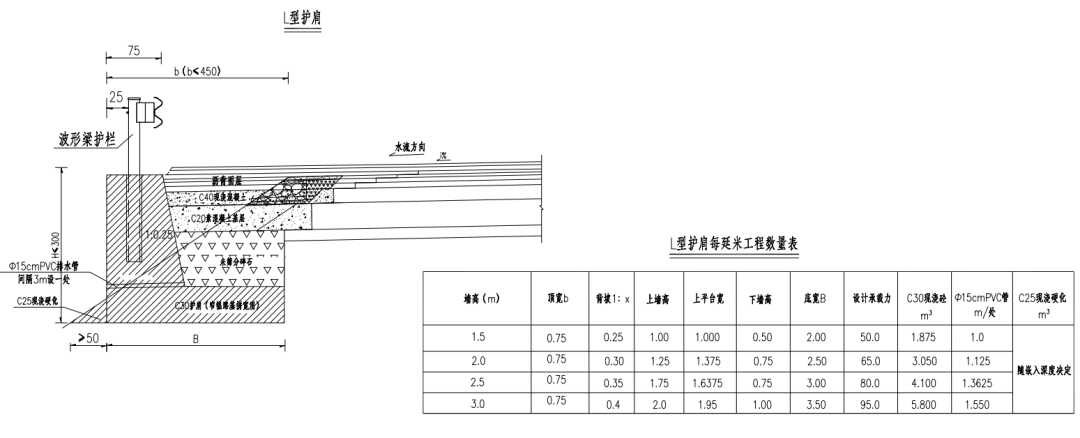

设计图分享给大家，CAD链接如下：

通过网盘分享的文件：L型挡墙.dwg

链接: https://pan.baidu.com/s/1MpXyBLU1X3-JfqX6wr4XYg 提取码: jsmr

--来自百度网盘超级会员v5的分享

来源：博强路基路面设计
