一、高速路噪声优化价值及应用场景

高速路作为现代交通的重要动脉，车流量持续攀升。大量车辆高速行驶产生的噪声，严重干扰了沿线居民的正常生活。长期处于噪声环境中，人们可能出现睡眠障碍、心烦意乱、听力受损等情况，对身心健康危害极大。而且，噪声污染也不符合当下对高品质生活环境的追求。

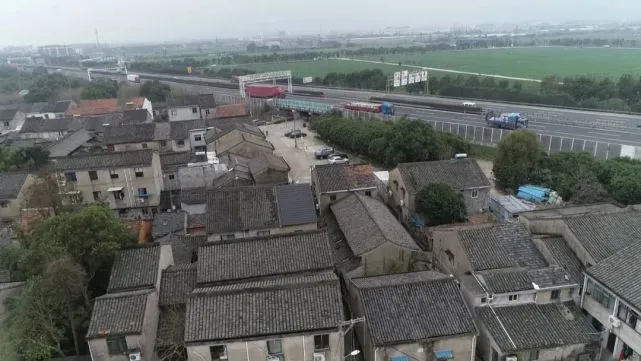

中国蓝新闻：调查 |宁波海曙高速噪音扰民多年无法破解

噪音指数超标 居民叫苦不迭

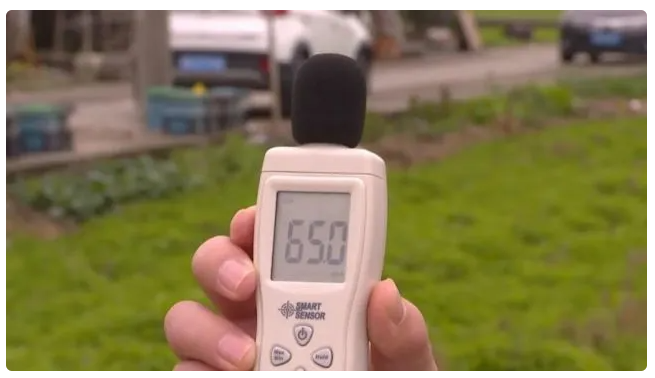

石家村自然村位于宁波绕城高速西段的东侧，3月8日下午，在村中一户距离高速100多米的居民家中，记者听到高速车流的噪音清晰可闻，用分贝仪测试，发现噪音指数持续超过了60分贝的标准限值。

因此，对高速路噪声进行优化，能够显著改善沿线居民的生活质量，为他们营造安静舒适的居住氛围。同时，这也有利于提升城市的整体环境形象，促进可持续发展，具有重要的现实意义和长远价值。

二、高速路噪声的原理与降噪方法

1、噪声产生原理

（1）车辆发动机运转、轮胎与路面摩擦以及车辆部件振动都会产生噪声。发动机在不同工况下，如加速、减速、匀速行驶时，发出的声音频率和强度各不相同。轮胎与路面的摩擦噪声则与车速、轮胎花纹、路面材质等密切相关。车速越快，摩擦噪声越大；不同的轮胎花纹设计，会导致空气在花纹槽内流动产生不同程度的噪声；而粗糙的路面会使轮胎与路面接触时产更多的振动和噪声。

（2）车辆高速行驶时，车身与空气相互作用，形成气流。气流在车身表面产生涡流，导致压力波动，从而产生噪声。像车辆的外后视镜、A 柱、雨刮片等部位，气流流动复杂，容易成为气流噪声的发源地。

2、噪声传播途径

噪声主要通过空气向四周传播，在传播过程中，遇到障碍物如建筑物、树木等，会发生反射、折射和衍射现象。当噪声遇到声屏障时，一部分声能被反射回去，一部分声能被吸收，只有少部分声能通过绕射传播到受声点。合理利用这些传播特性，可以采取相应措施来降低噪声影响。

3、常见降噪方法

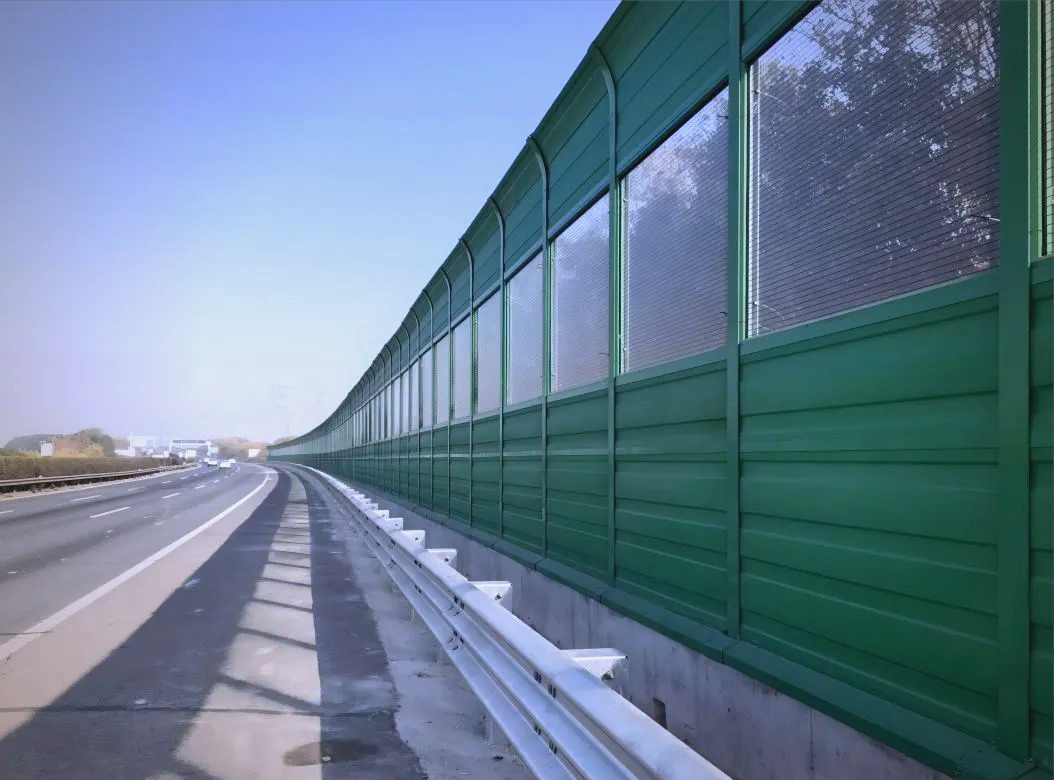

（1）声屏障：在高速路两侧设置声屏障是常用的降噪手段。声屏障通过阻挡噪声的直接传播路径，使声能在传播过程中被反射和吸收，从而降低受声点的噪声值。例如嘉兴翁村段通过加设声屏障的顶部降噪结构，在现有声屏障基础上提质改造，显著提升了降噪效果。该顶部降噪结构能吸收绕射声能，并将单向绕射声能扩散到整个空间，大幅降低屏障后区域的声能量。

（2）优化路面材质：采用低噪声路面材料，可减少轮胎与路面摩擦产生的噪声。比如大空隙沥青路面，包括 25mmPUC - 10 薄层、25mmPUC - 10 + 45mmPAC - 13 双层等。现场路侧噪声检测结果显示，薄层路面降噪量达 4.2dB、双层路面 5.6dB、组合降噪路面 7.1dB 。

（3）种植降噪植物：利用植物或植被带作为隔音屏障，通过植物叶片和枝干吸收部分声波能量，密集植被将一部分声音反射回道路方向，复杂植被结构使声波发生多次折射与反射，土壤及植物根系吸收并转化声能为热能，从而减弱噪声强度。可结合乔木、灌木与地被植物，形成立体隔音结构。

三、高速路声屏障模仿真实操

众所周知，高速路噪声严重影响居民生活与身心健康，对其进行优化可改善居住环境、提升城市形象。噪声源于车辆行驶和气流扰动，通过空气传播，可采用声屏障、优化路面材质、种植降噪植物等方法降低噪声。借助 Simcenter 3D Ray Acoustics 分析模块，经导入模型、设置参数、求解计算与结果分析，能模拟噪声传播，评估降噪效果。

本案例使用简化高速路声屏障模型对simcenter 3D Ray Acoustics 分析模块仿真流程进行演示，希望对研发工程师和理工科学子有所帮助，更多内容请关注我的仿真秀专栏《Simcenter 3D声学分析方法与工程应用技巧20讲》，具体介绍见后文。

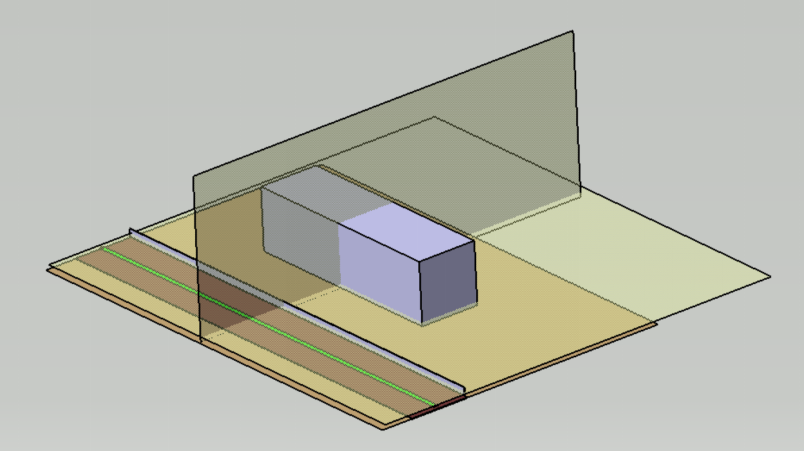

1、导入几何模型与场点平面

首先，准备好简化的高速路声屏障模型，确保几何建模符合一般有限元分析前处理要求，对于复杂模型要进行适当简化。然后将模型导入到 Simcenter 3D 软件中。绘制场点平面时，直接绘制曲面导入并画网格，赋予麦克风属性，这样操作最为便捷。在这个过程中，要注意模型的准确性和完整性，确保后续分析的可靠性。关于注意事项，几何建模符合一般有限元分析前处理即可，对于复杂模型需要进行相应简化。

2、新建仿真，设置相关参数

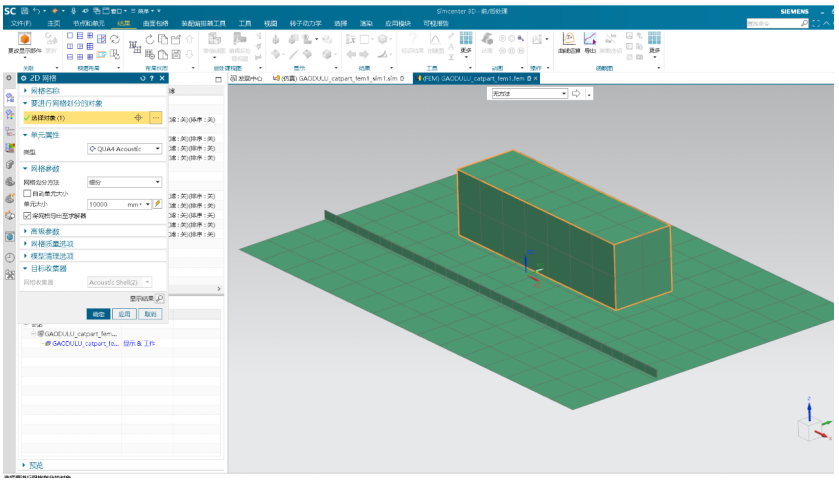

绘制声学网格：由于声线法基于几何声学，对声学网格的要求不像边界元有限元那样严格按照波长限制来划分。但仍要保证网格能够准确反映模型的几何特征，为后续声线传播分析提供基础。

设置声学属性：根据实际情况，设置材料的声学参数，如吸声系数、隔声量等，以模拟材料对声能的吸收和反射特性。

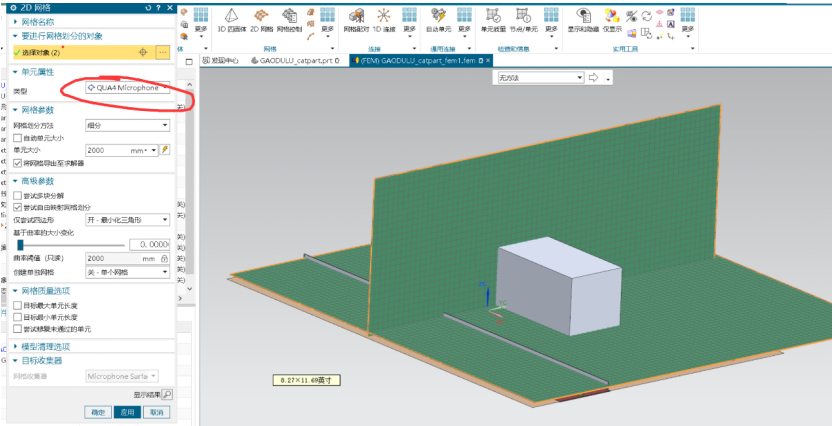

设置场点网格：选中需要分析的两个面，设置为麦克风网格，并合理设置网格尺寸。网格尺寸的大小会影响计算精度和计算量，需根据模型复杂程度和分析要求权衡确定。例如在一些复杂的高速路场景模型中，较小的网格尺寸能更精确地捕捉声线传播细节，但会增加计算时间；而较大的网格尺寸虽计算速度快，但可能会损失一定精度。

3、求解设置

设置声源：确定高速路噪声的声源类型和位置，比如可将行驶车辆简化为点声源或线声源，并根据实际车速、发动机工况等设置声源的声功率级、频率等参数。

设置衍射边：明确声屏障等结构的边缘为衍射边，这些边缘会影响声线的传播路径，对其准确设置能更真实地模拟噪声传播过程中的衍射现象。

设置最大反射次数、衍射数、最大路径：这些参数决定了声线在模型中的传播行为。最大反射次数限制了声线在传播过程中与物体表面反射的次数，衍射数决定了声线发生衍射的次数，最大路径则限定了声线传播的最大距离。合理设置这些参数，既能保证计算结果的准确性，又能避免因计算量过大导致计算时间过长。例如在一个较大规模的高速路及周边建筑模型中，如果不限制最大反射次数，声线可能会在建筑之间不断反射，导致计算量呈指数级增长，而通过合理设置最大反射次数，如设置为 5 - 10 次，既能较好地模拟实际噪声传播情况，又能有效控制计算量。

设置并行运算：为提高计算效率，可开启并行运算功能，充分利用计算机的多核处理器资源，缩短计算时间。特别是在处理大规模模型和复杂声学问题时，并行运算能显著提升计算速度。

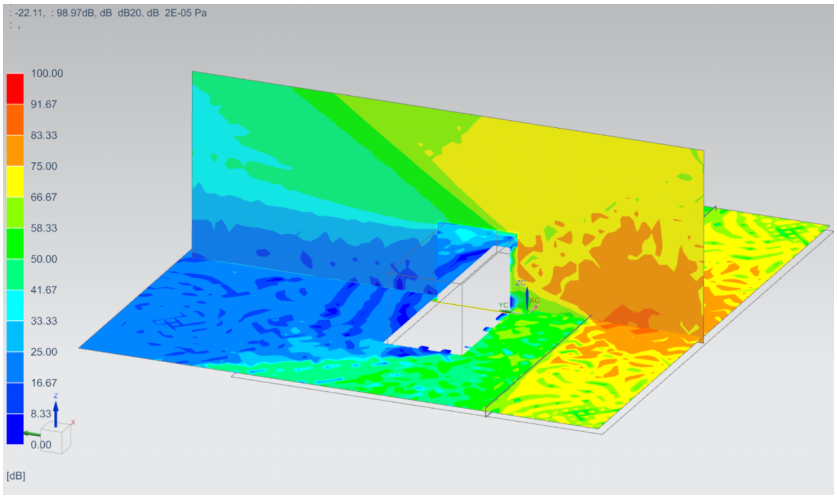

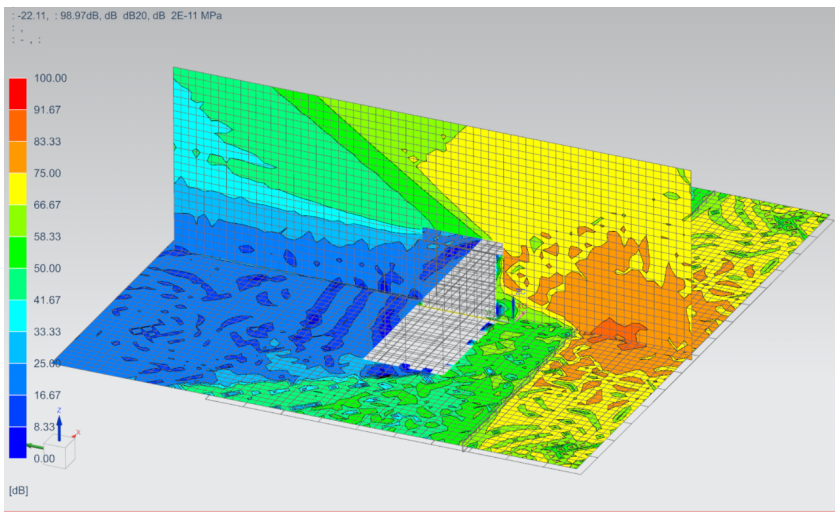

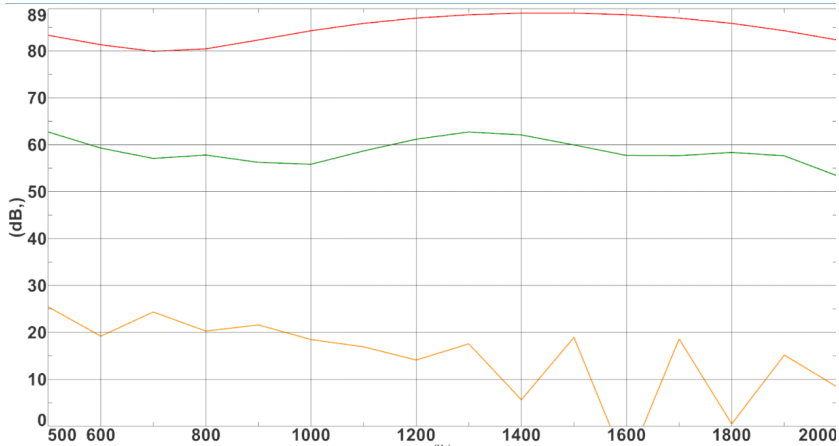

以下是声场云图以及声屏障内、外、大楼后侧声压级对比。

4、结果分析

仿真计算完成后，可得到声场云图，通过声场云图能直观地看到噪声在空间中的分布情况，清晰地分辨出高噪声区域和低噪声区域。还可以对比声屏障内、外以及大楼后侧等不同位置的声压级。例如，从声压级对比结果中，可以明确声屏障对降低噪声的效果，了解声屏障不同位置的降噪能力差异，以及周边建筑物对噪声传播的影响。通过对这些结果的深入分析，能够评估现有高速路声屏障的降噪性能，发现存在的问题，进而为优化声屏障设计或采取其他降噪措施提供有力依据。
