深度解析混合ANC：FxLMS仿真与性能评估
主动降噪（ANC）在各领域应用广泛，混合式ANC因其宽频降噪优势备受关注。本文将通过MATLAB仿真，深入剖析典型混合ANC系统的核心算法——FxLMS（Filtered-X Least Mean Square）的工作原理与降噪效果。
混合ANC与FxLMS算法核心
主动降噪利用与原始噪声等幅反相的“反噪声”抵消噪声。
• 前馈ANC (Feedforward ANC)：外部麦克风采集噪声，响应快，对1-2kHz高频有效，但无法感知降噪结果。 • 反馈ANC (Feedback ANC)：内部麦克风检测残余噪声，形成反馈校正，声音更纯净，但易自激。

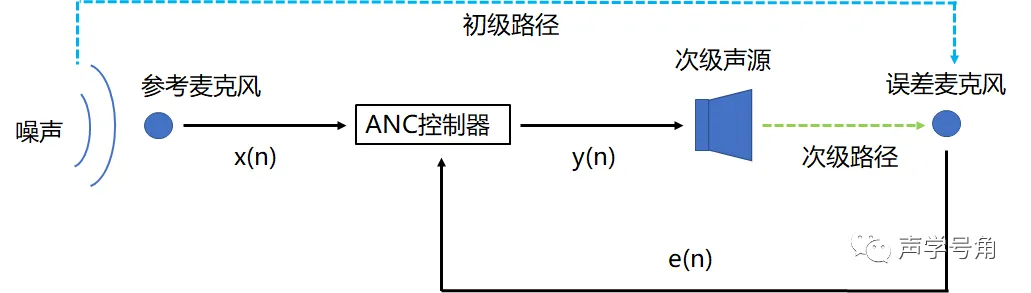

混合ANC (Hybrid ANC) 结合了前馈的快速响应和反馈的精确校正，实现更优降噪。其核心自适应滤波算法是FxLMS。此算法通过参考麦克风信号驱动自适应滤波器，关键在于它考虑了次级路径（扬声器到误差麦克风的传递函数 S(z)）的影响，使用其估计模型 S^(z) 对参考信号进行预滤波，以保证算法稳定收敛。
MATLAB仿真：构建混合ANC系统
为直观理解混合ANC，我们构建MATLAB仿真模型，模拟含前馈与反馈路径的ANC系统，目标是抵消2kHz以下宽带噪声。
仿真关键参数与步骤
1. 核心参数：采样率 fs=8000 Hz，仿真时长 T=1.0 秒，目标降噪频段 < 2 kHz。 2. 噪声生成：白噪声经FIR低通滤波器（截止2kHz）模拟宽带环境噪声。 3. 声学路径建模：
• 初级路径 P(z)：模拟外部噪声到误差麦克风的传递，简化为带延迟和衰减的FIR滤波器。 • 次级路径 S(z)：模拟降噪扬声器到误差麦克风的传递，亦用FIR滤波器表示。其估计模型 S^(z) 对FxLMS至关重要。

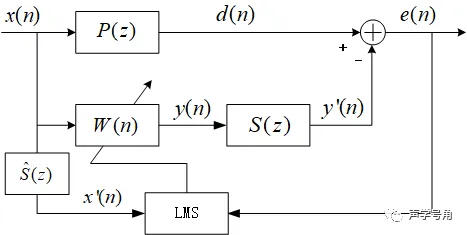

目前主流的FXLMS算法的框图如下
其中的符号含义：
x(k)：噪声信号
P(z)：初级路径，p(n)初级路径传递函数
d(n)：误差麦克风的初级噪声信号
S(z)：次级路径，S(n)次级路径传递函数
W(n)：自适应滤波器
y(n)：自适应滤波器的输出
y′(n)：通过次级路径的次级噪声信号
S^(z)：估计的次级路径
x′(n)：通过估计的次级路径，产生的噪声
e(n)：误差信号
4. 自适应滤波器与控制器： • 前馈：LMS自适应滤波器（L=32 tap，步长 μ=0.01）。 • 反馈：简单比例控制（增益 G=−0.3），反相放大误差。 5. FxLMS核心迭代：获取参考信号 x(n)，计算前馈输出 yff(n) 和反馈输出 yfb(n)，叠加为总控制信号 ytot(n)。此信号经 S(z) 滤波为 y′(n)。计算误差 e(n)=d(n)−y′(n)（d(n) 为原始噪声经 P(z) 后的信号）。根据 e(n) 和经 S^(z) 滤波的参考信号 x′(n) 更新FxLMS权重：w(n+1)=w(n)+μ⋅e(n)⋅x′(n)。
MATLAB代码概览
仿真代码主要模块包括：参数初始化与噪声生成、声学路径定义、自适应滤波器与控制器设置、主循环（信号处理与FxLMS更新）、结果记录与可视化。
(matlab代码见文章最后)
仿真结果与深度分析
MATLAB仿真结果直观揭示了混合ANC系统的工作特性。
1. 时域波形：降噪效果显著

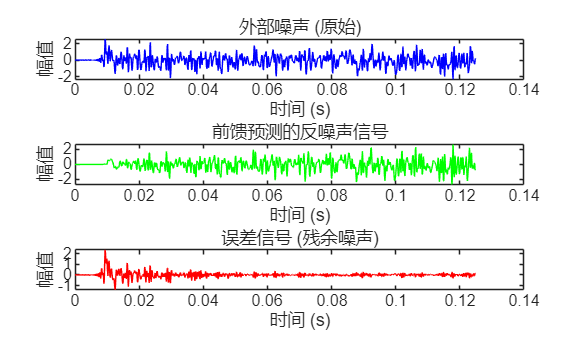

下图展示了原始噪声 d(n)、前馈预测反噪声 yff(n) 及最终残余误差 e(n) 的时域波形。
分析：ANC启动后，前馈路径迅速产生反相信号。经短暂自适应调整，残余误差信号幅度较原始噪声显著减小，验证了噪声抑制效果。
2. 频域分析：目标频段有效降噪

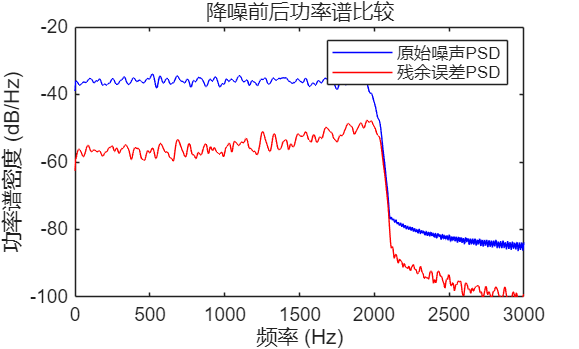

下图比较了原始噪声与ANC稳定后残余噪声的功率谱密度（PSD）。
分析：在目标频段（0–2 kHz），残余噪声PSD较原始噪声大幅降低（仿真中约10-20 dB），证明系统对宽带噪声的良好抑制。2kHz以上频段由于原始噪声能量弱，降噪不明显，符合预期。
3. 自适应滤波器系数收敛

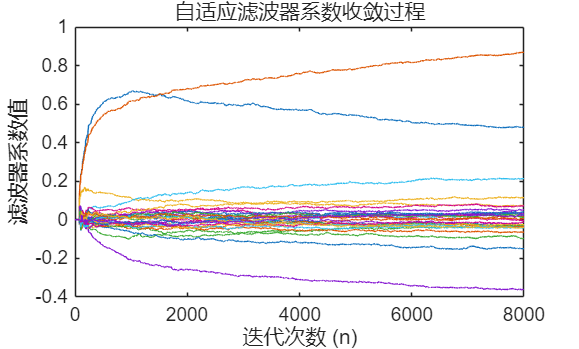

下图展示了FxLMS自适应滤波器各抽头系数随迭代次数的动态变化。
分析：初始系数为0，迭代中各系数调整并逐渐稳定。收敛后的系数表明自适应滤波器已学习到近似最优模型，能有效预测和抵消噪声。系数的平稳收敛也反映了FxLMS算法的稳定性。
总结与展望
MATLAB仿真不仅复现了混合ANC的核心流程，也直观验证了FxLMS算法的有效性，清晰展示了系统在时域和频域的降噪性能及自适应滤波器的学习过程。
此类仿真模型对声学工程师而言是：
• 理解算法的利器：将抽象公式转化为可观测信号。 • 参数调试的平台：方便调整参数，观察其对效果与稳定性的影响。 • 新算法验证的起点：为进一步改进ANC算法提供基础。
希望本文能为各位在ANC技术研发与应用中提供参考。未来，ANC技术必将在更多场景发挥其“静音”魔力。
如果您对本文有任何疑问或建议，欢迎在评论区留言讨论。
