商用车“油冷三合一”黑科技！斯堪尼亚如何用电驱系统油冷革命省下30%能耗？

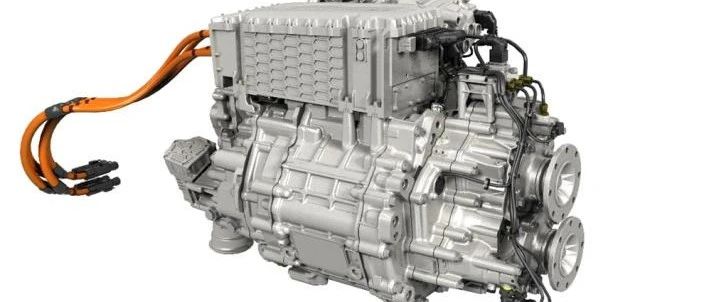

当传统齿轮油遇上电驱系统在柴油发动机时代，变速箱、取力器（PTO）和电机各自需要独立的冷却系统——就像为家庭里的冰箱、空调和电脑分别安装散热器。而斯堪尼亚最新发布的ePropulsion油冷系统，用一套共享油路同时冷却电机定转子、变速箱和PTO，堪称商用车界的“中央空调”。这项技术已在量产车型上实现：✅ 电机绕组温度降低15℃✅ 系统重量减少28kg✅ 冷却能耗节约30%一、油冷系统的“三体联动”架构与传统乘用车不同，重型商用车需要应对更复杂的工况：行星齿轮组承受高达20,000Nm的扭矩 取力器（如吊车液压泵）：频繁启停导致油温瞬态波动 永磁电机定子端部绕组发热集中 系统核心设计（见示意图↓）[插入油路系统简图：行星齿轮+换热器+双泵+电机+PTO的闭环油路]双路径供油压力喷射（定子冷却）+重力自流（行星齿轮润滑） 智能油量控制根据负载自动切换3种油位模式 油液联排技术转子腔体积油通过虹吸效应自动回收 二、电机定子冷却的毫米级作战定子端部绕组的散热历来是行业痛点。斯堪尼亚的解决方案充满机械美感：背部油道迷宫在定子铁芯背部铣削螺旋流道，压力油以2m/s速度带走热量 36孔精准喷射端部绕组处布置直径2mm的微型喷孔，CFD仿真显示油膜覆盖率达98% 温差阻击战通过分区流道设计，将绕组热点温差从40℃压缩到8℃以内 实测数据：在持续坡道工况下，采用油冷的电机功率密度比水冷方案提升17%。三、行星齿轮组的“淋浴式润滑”创新不同于传统飞溅润滑，该系统独创：旋转轴芯供油通过主轴中空油道，直接向行星齿轮啮合点喷射 零背压设计无需额外泵送，仅靠重力实现齿轮箱底部油池循环 双模过滤5μm级滤芯应对正常工况，磁力捕获模式专门对付金属碎屑 四、当油液入侵电机转子时…在早期测试中，工程师们发现一个致命问题：高速旋转的转子会成为“离心油泵”，将润滑油甩入气隙。解决方案令人叫绝：粒子仿真先行模拟300万颗油滴运动轨迹，定位泄漏路径 双通道回收在转子端部开设导油槽+底部布置负压抽吸孔 自清洁设计特殊涂层的定子表面使残留油膜快速脱落 五、4类硬件、3种转速的兼容之道这套系统需要适配：2种变速箱配置（单档/双档） 4类PTO接口（侧置式/同轴式…） 900-1500rpm转速跨度标准化秘诀：模块化泵组只需更换叶轮即可调整流量 可调式换热器板翅结构间距随冷却需求动态变化 智能油位控制通过电磁阀实现高/低负载油量切换 结语：油冷技术的商用车野望当乘用车痴迷于800V高压时，商用车正从“粗放式散热”迈向精密热管理。斯堪尼亚的工程师透露，下一代系统将整合：🔋 电池组液冷油热交换🔄 废热回收驱动PTO液压系统这套看似传统的油冷技术，或许会成为电动重卡续航突破的关键拼图。PPT原文档 免责声明：以上观点仅代表作者个人看法，与本平台无关。文档资料来源于网络，分享本文仅供学习参考，切勿用于商业用途，如涉及版权问题，请第一时间告知我们删除，非常感谢。来源：电动新视界
