汽车CAE开发流程及结构疲劳分析清单！

汽车CAE（Computer-Aided Engineering）开发流程涵盖从概念设计到产品验证的全生命周期仿真分析，而结构疲劳分析是确保车辆耐久性的关键环节。以下是系统化的开发流程和疲劳分析清单：

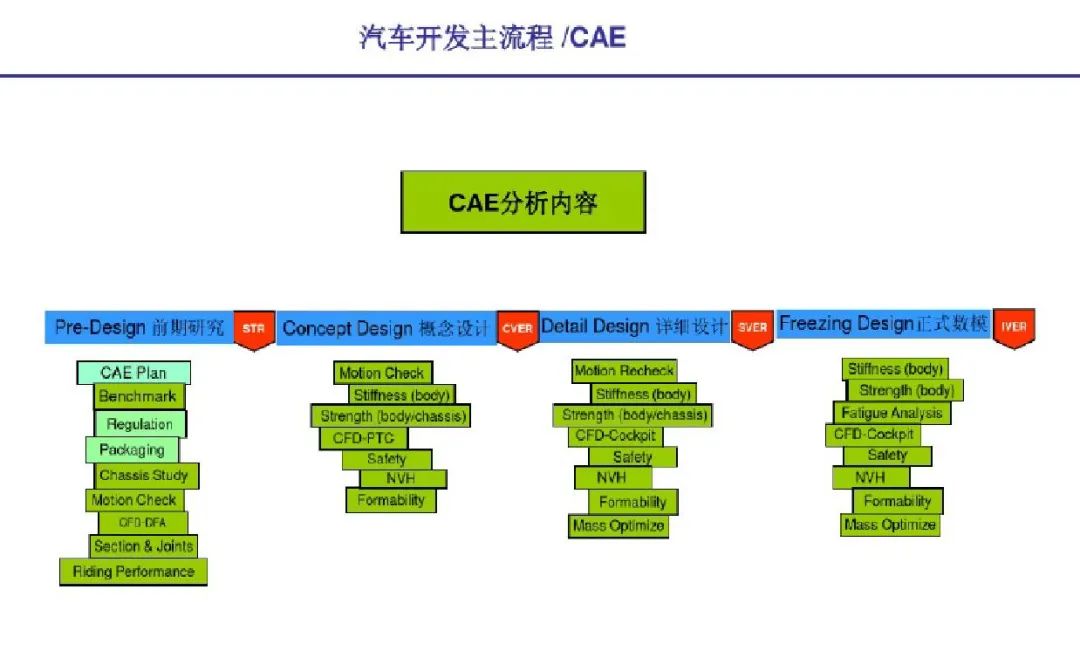

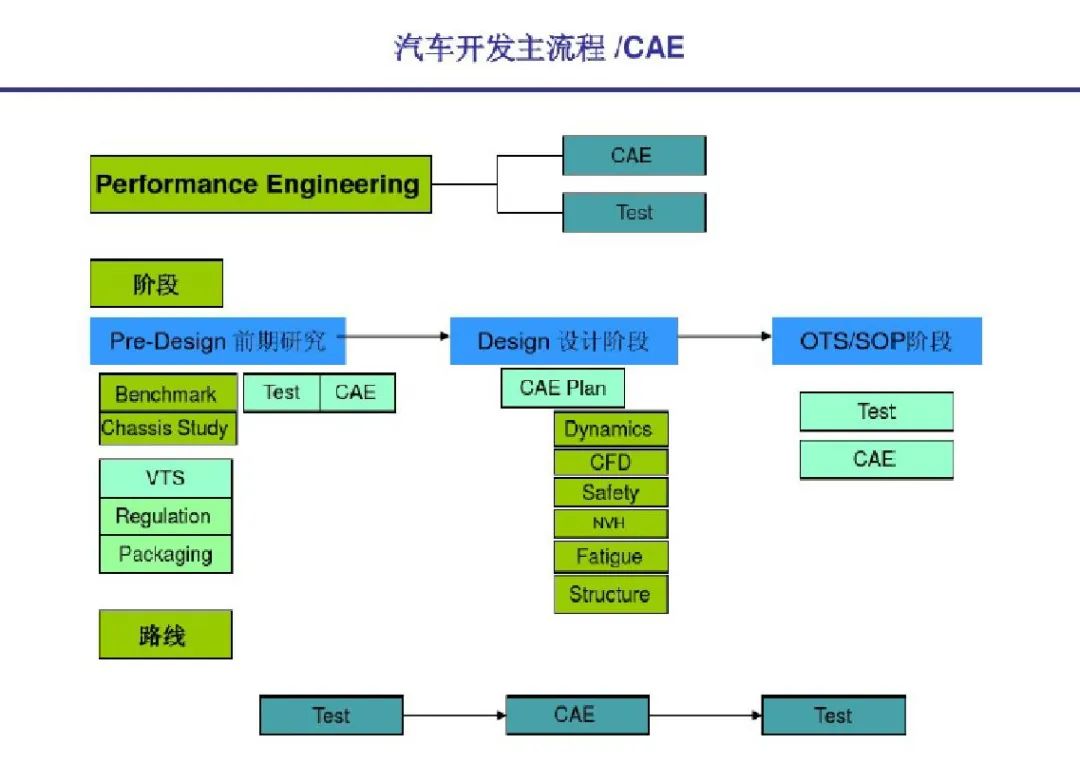

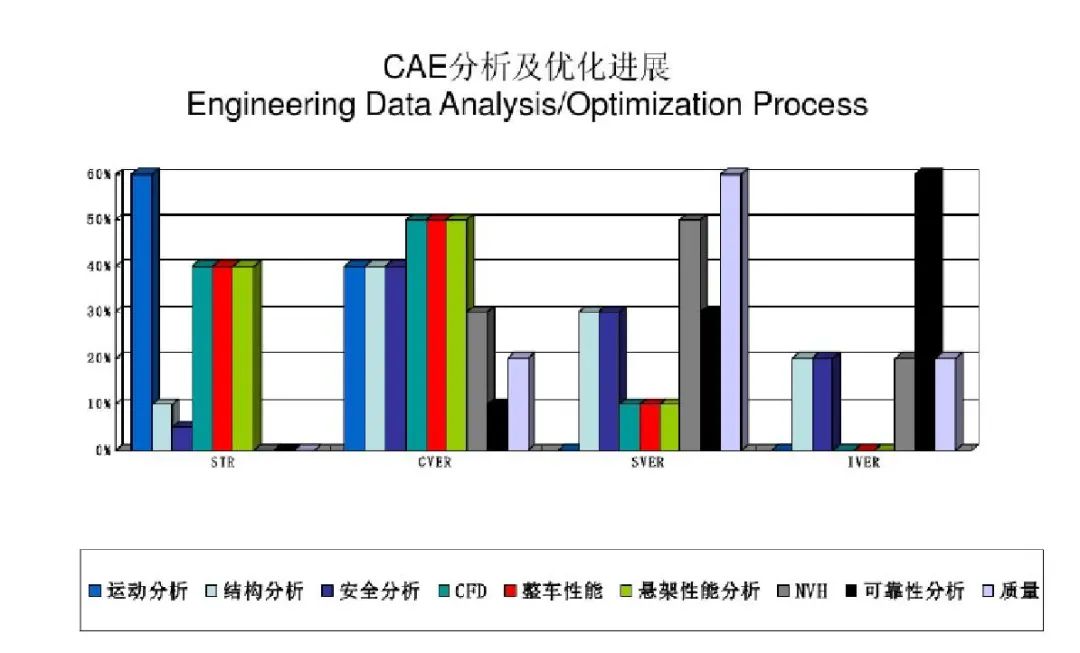

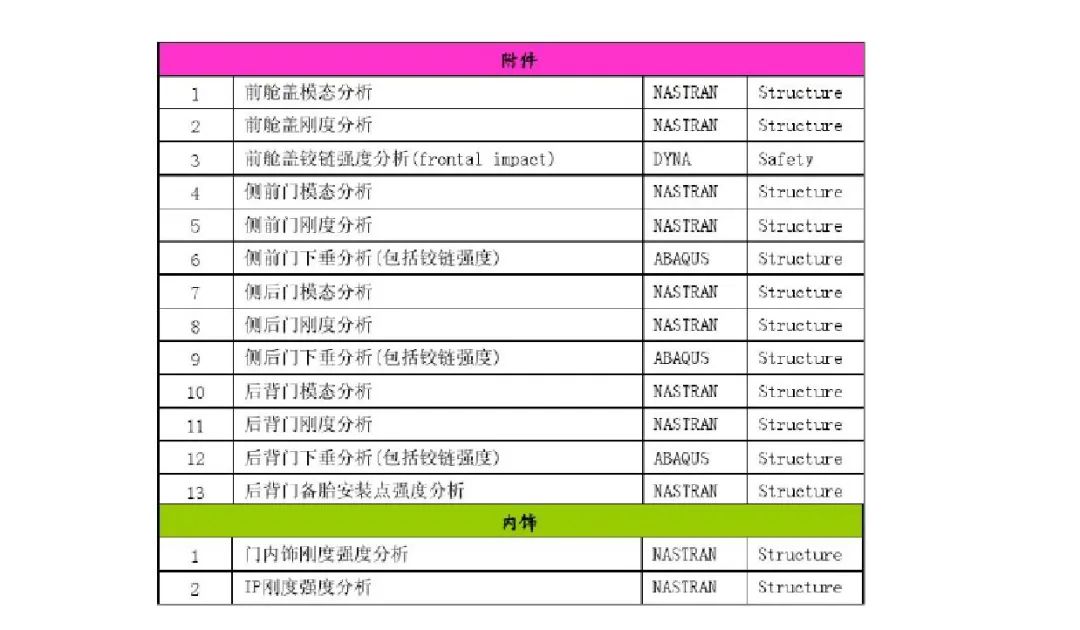

一、汽车CAE开发流程

1. 概念设计阶段

• 目标：确定基础架构与性能目标

• CAE任务：

• 拓扑优化（如OptiStruct）：轻量化材料分布设计

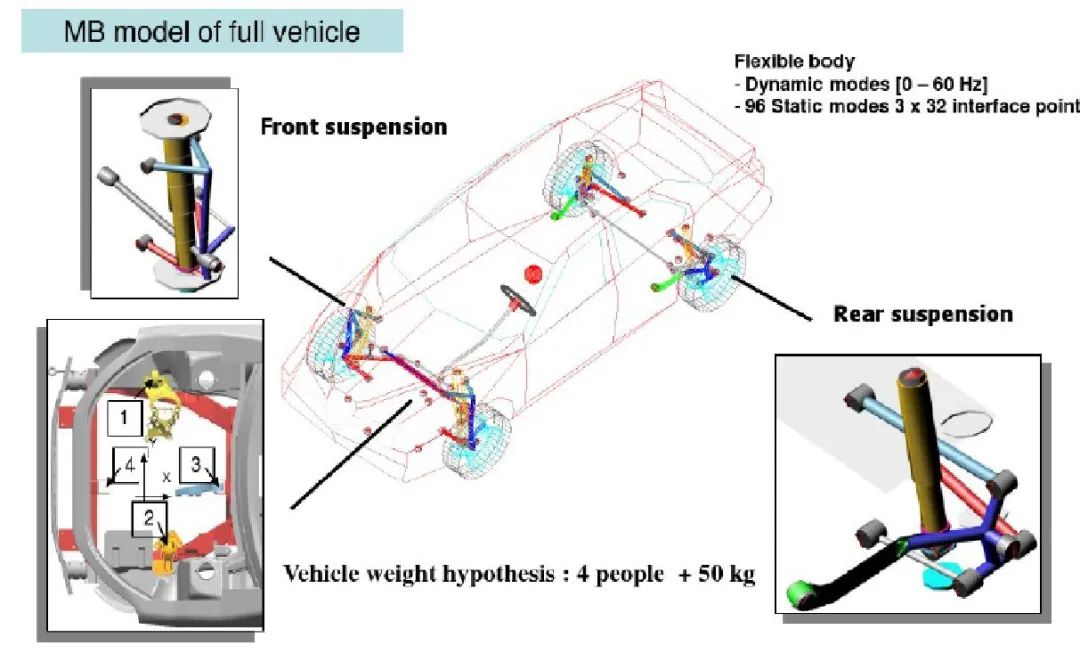

• 多体动力学（Adams）：悬架硬点可行性分析

• 碰撞安全预研（LS-DYNA）：传力路径规划

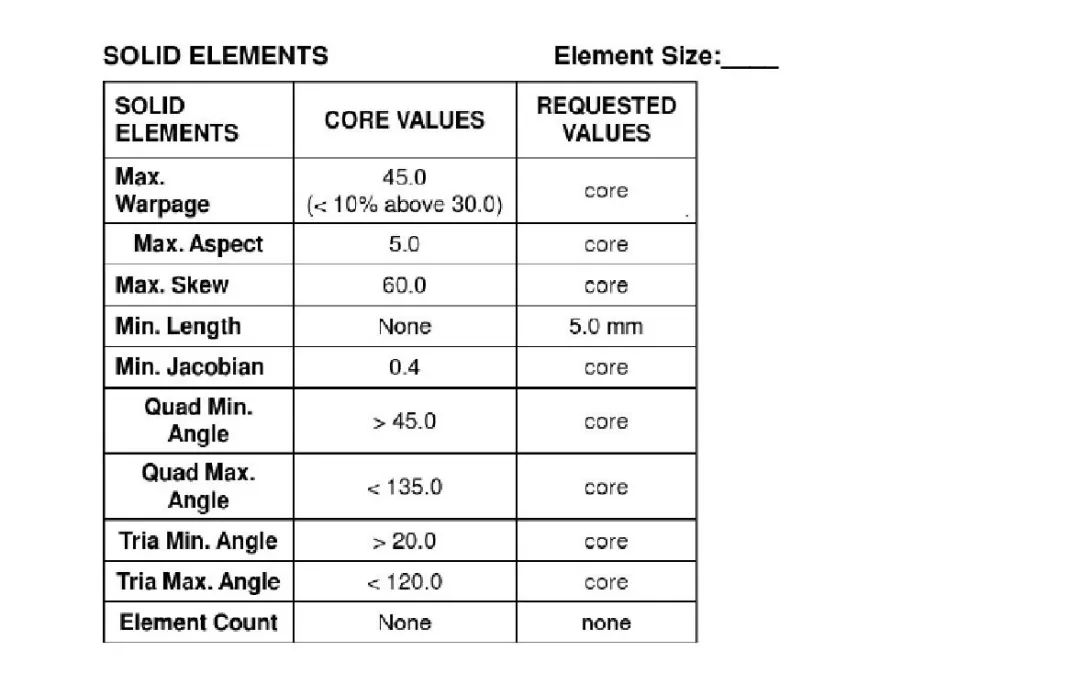

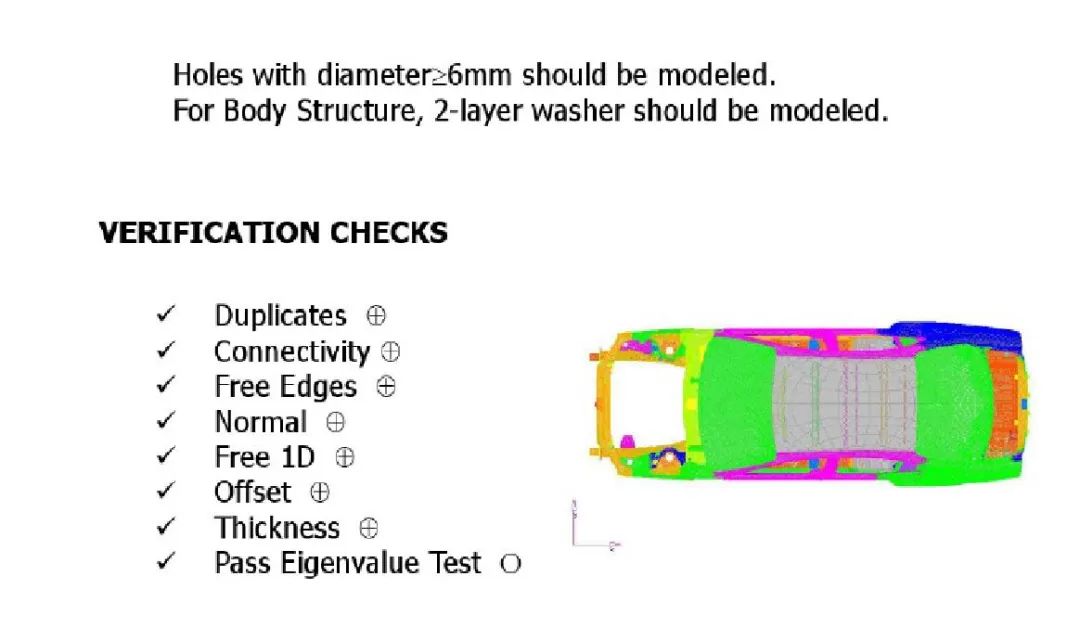

2. 详细设计阶段

• 目标：细化结构并验证性能

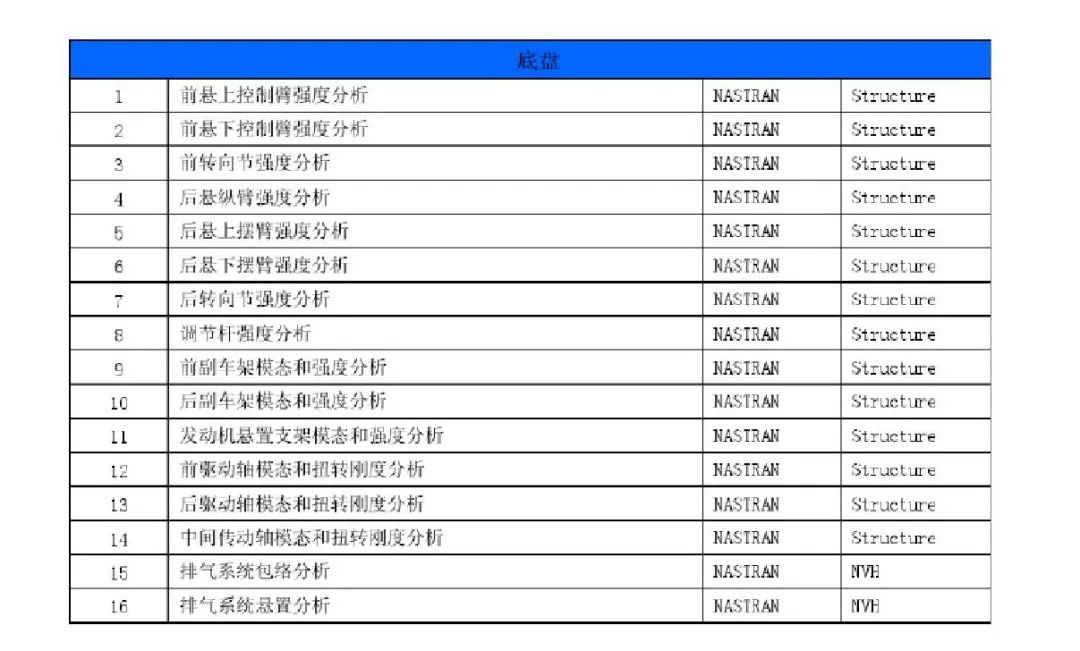

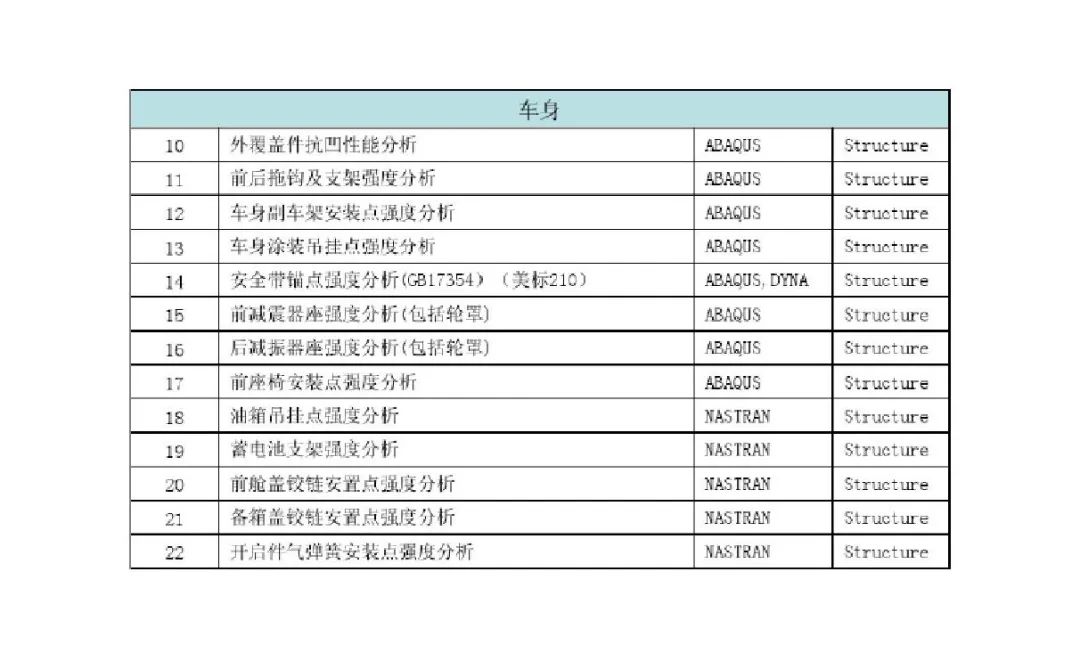

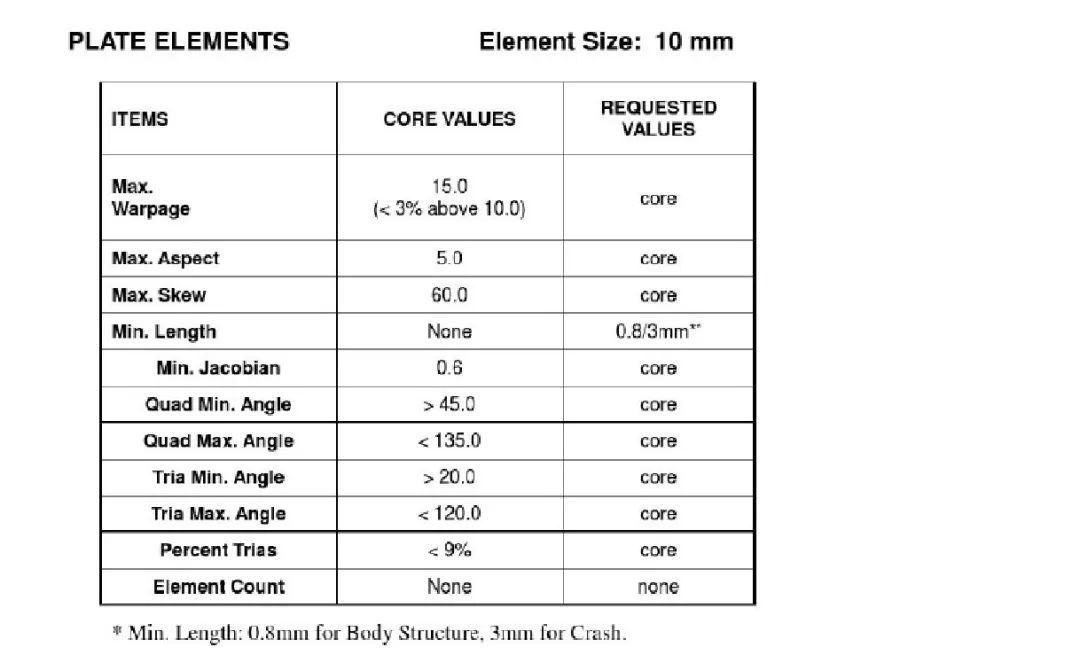

• CAE任务：

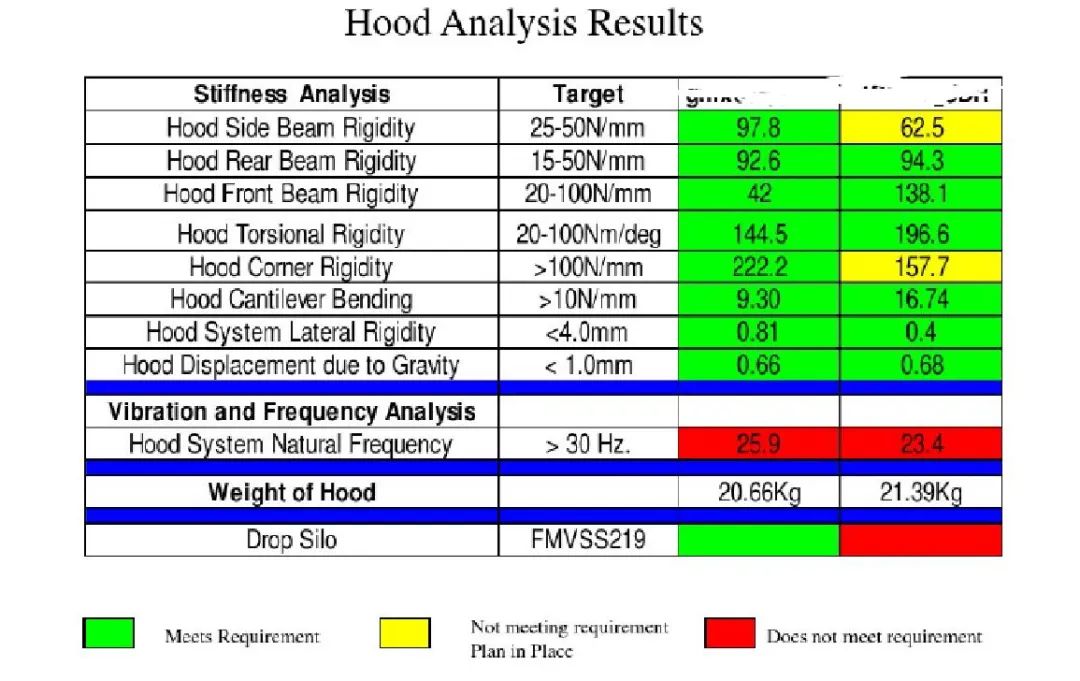

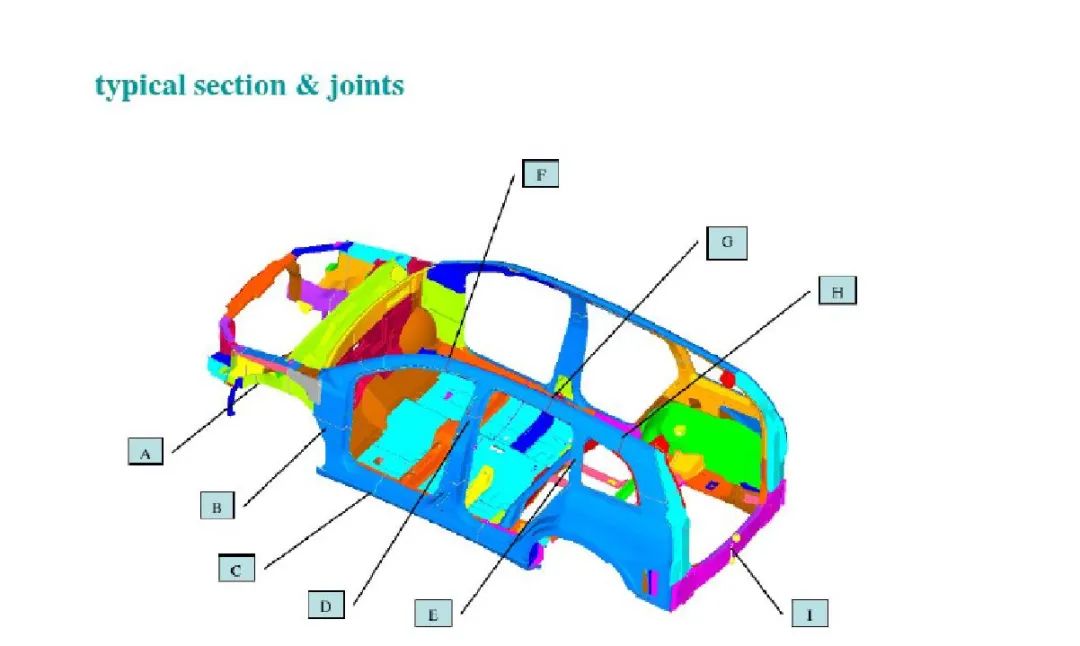

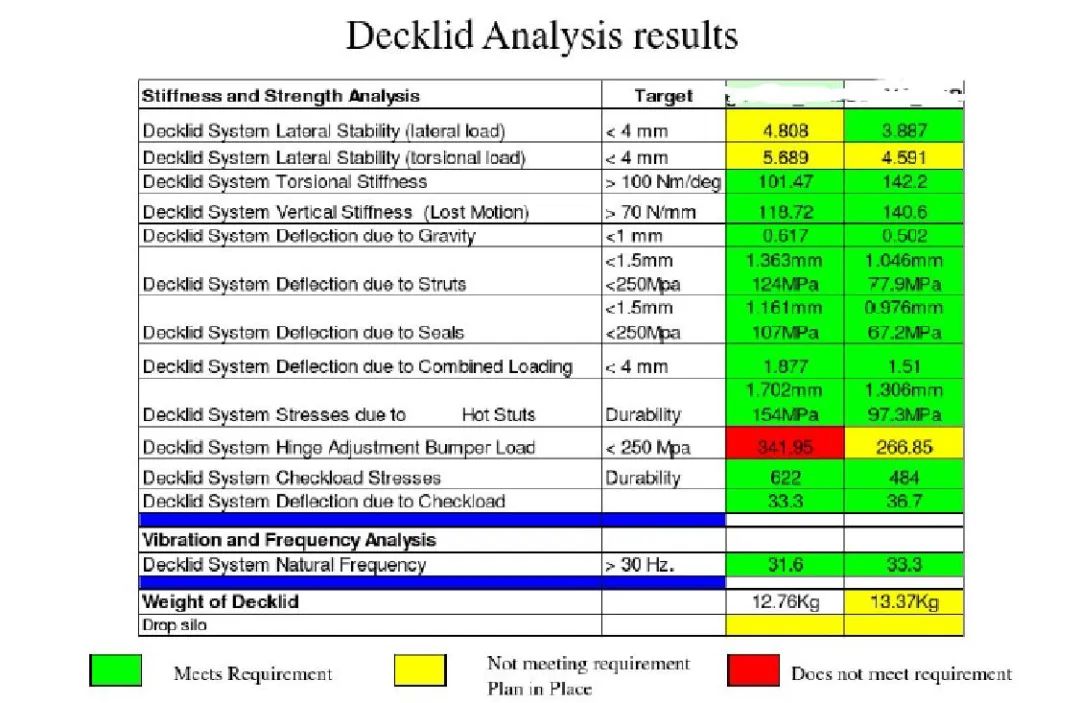

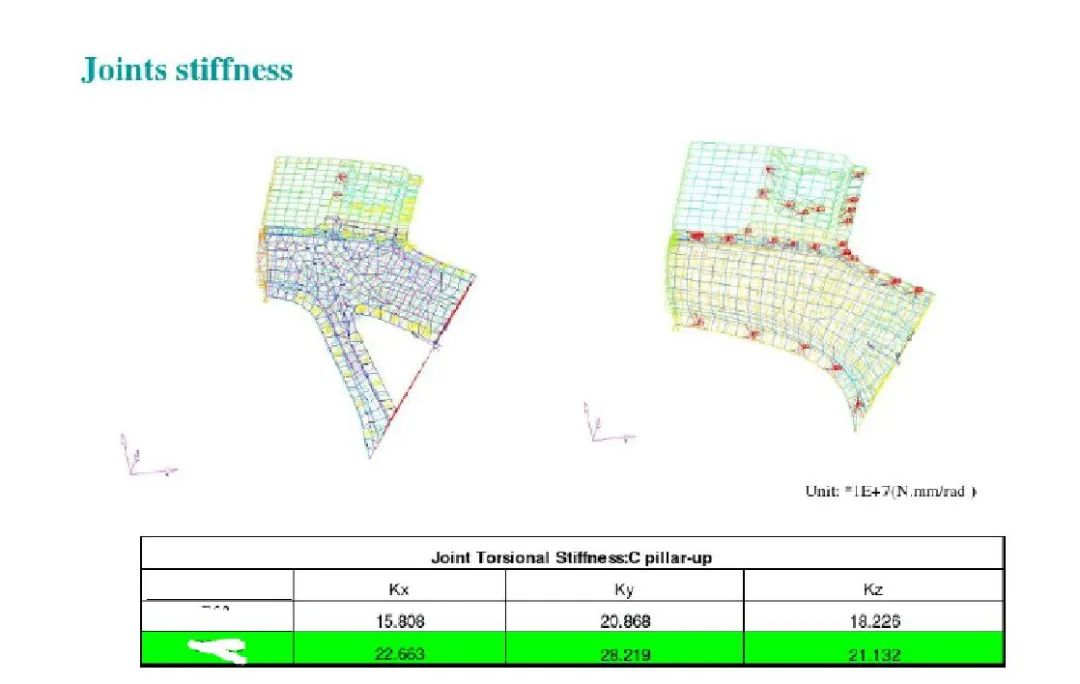

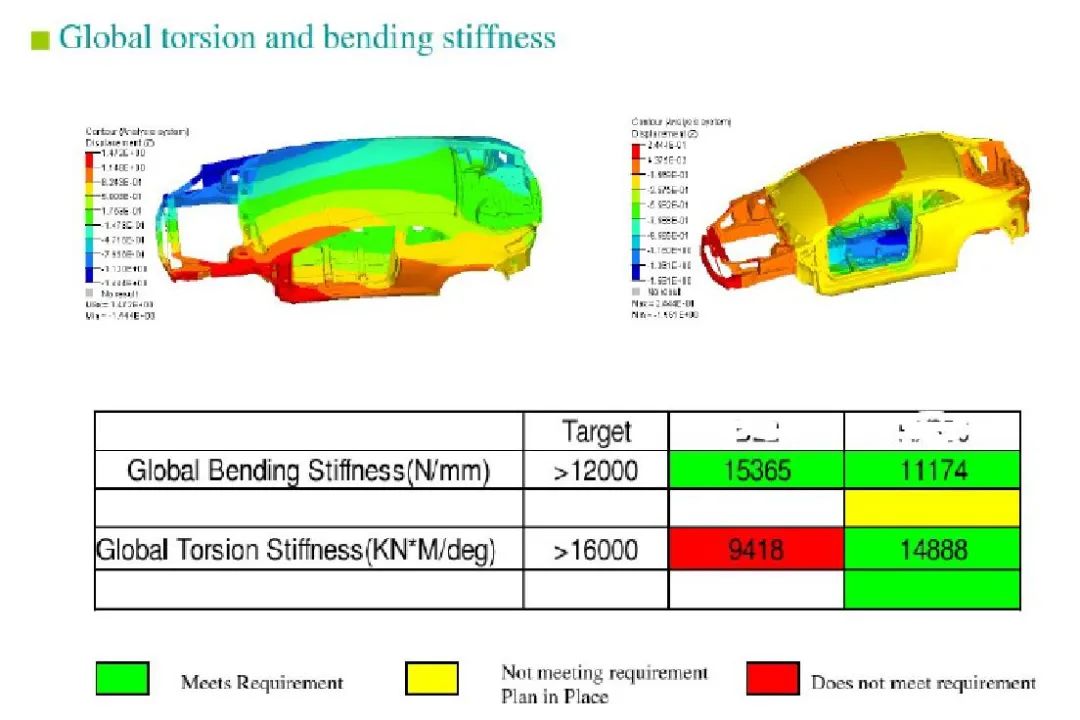

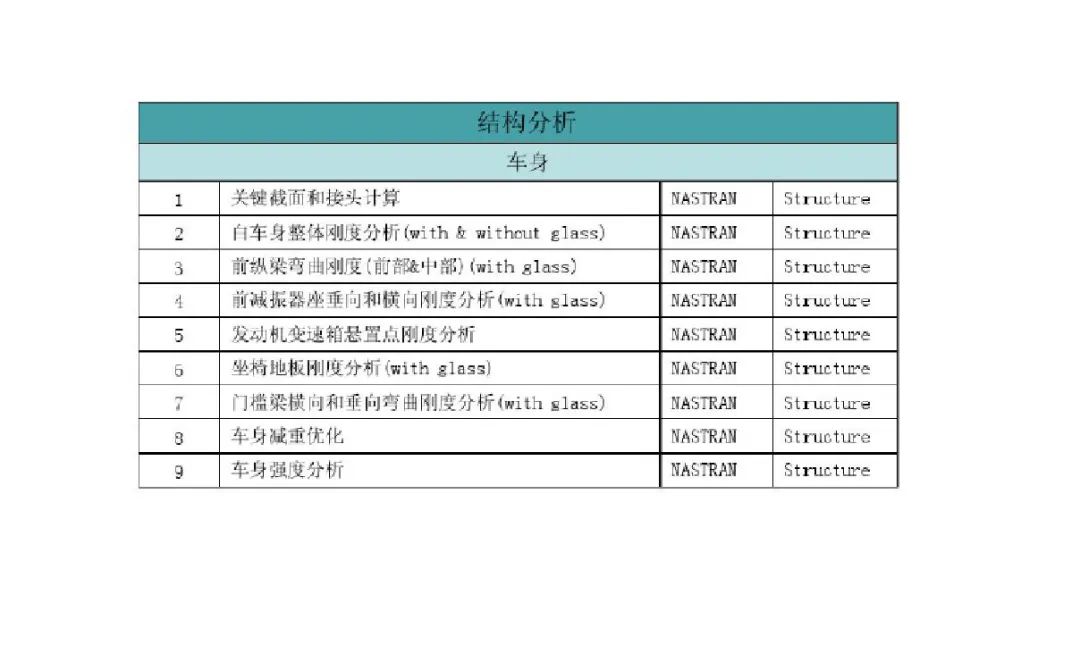

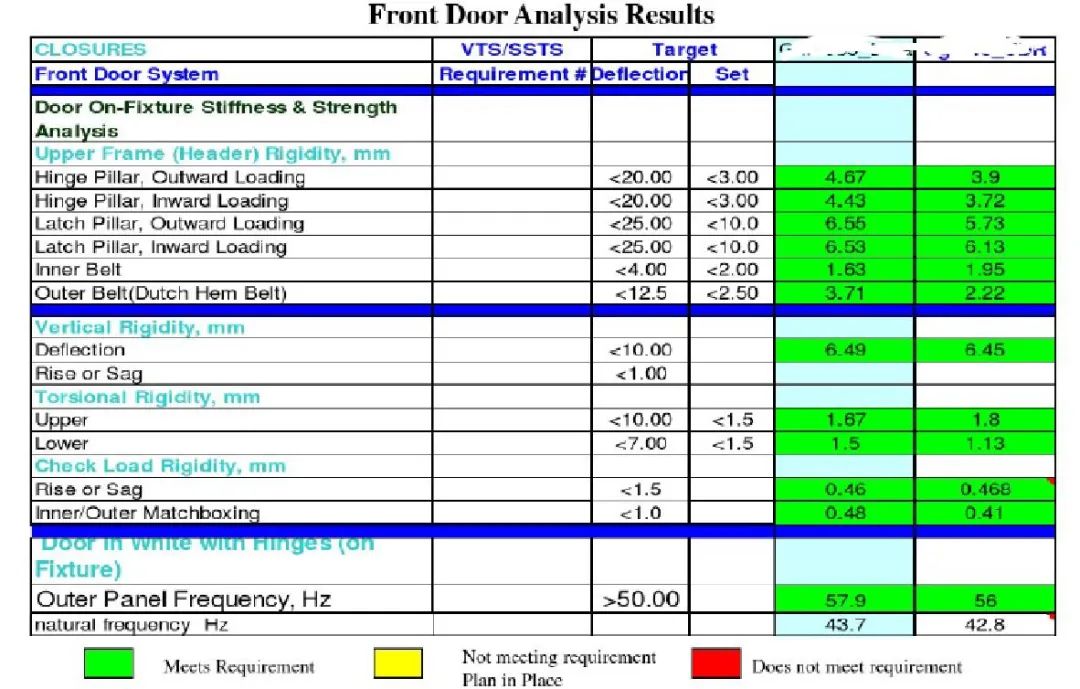

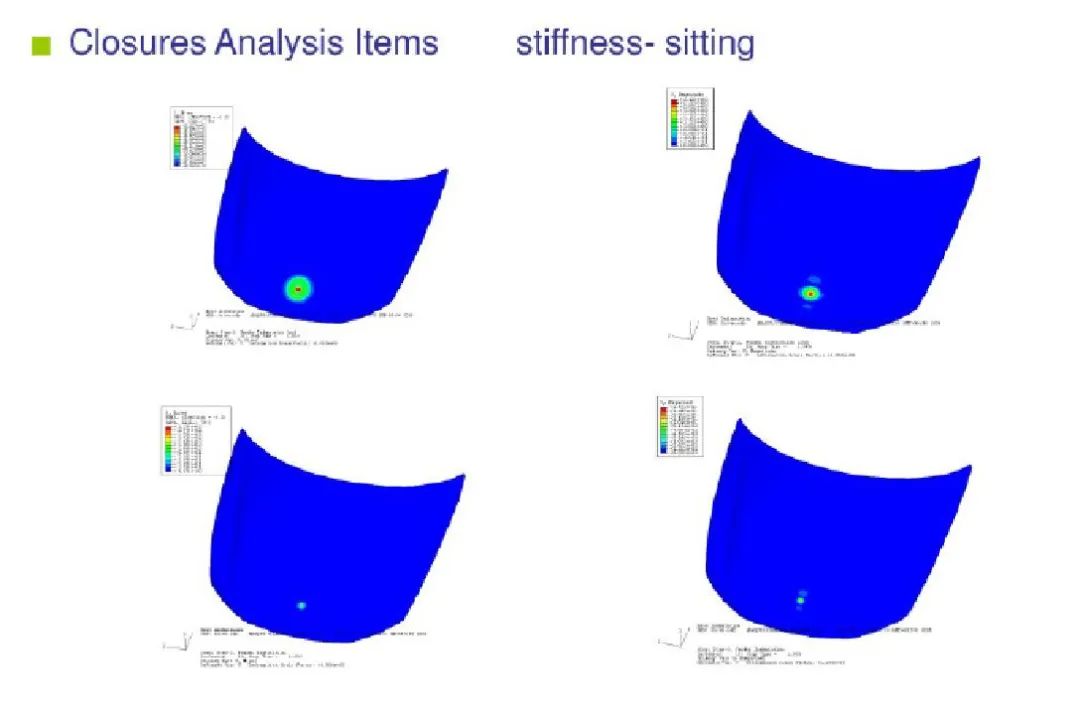

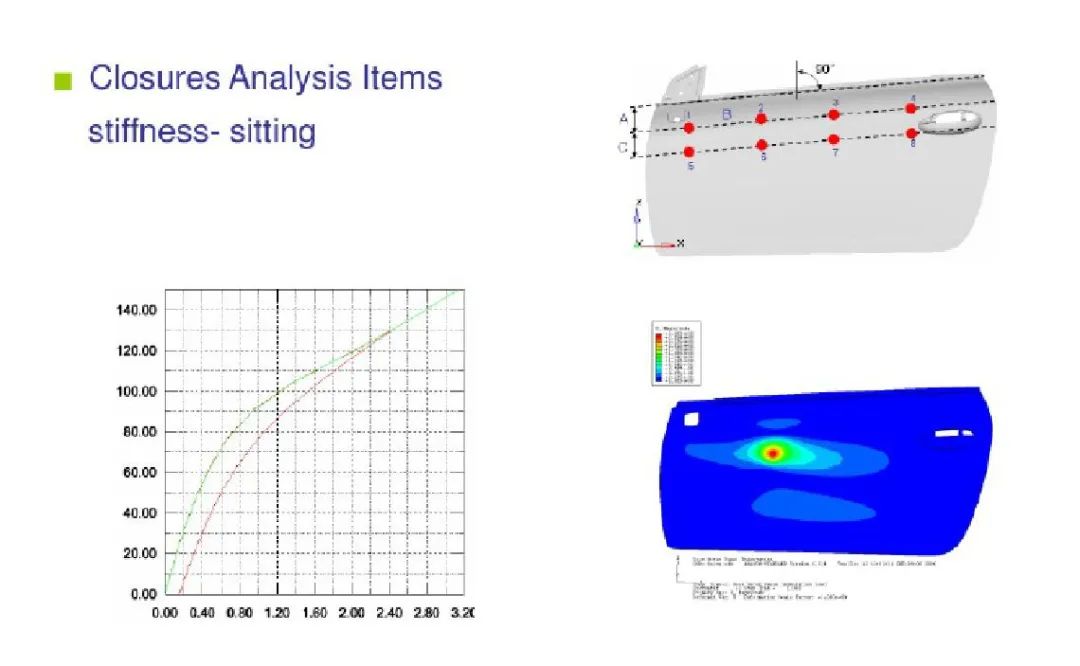

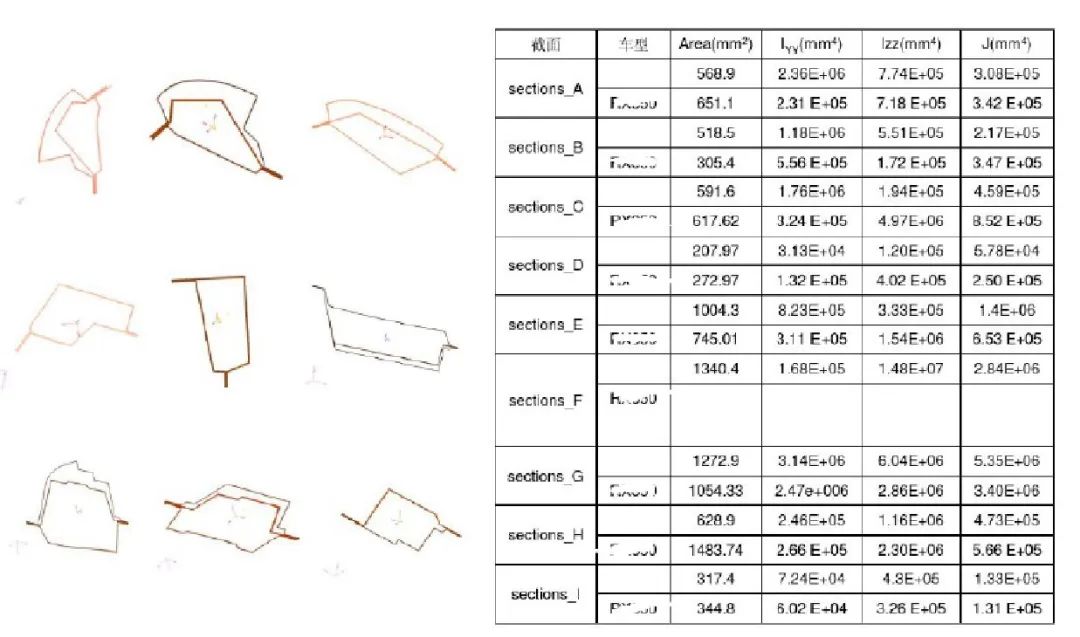

• 静刚度分析：白车身弯曲/扭转刚度（目标值：≥20kN/mm）

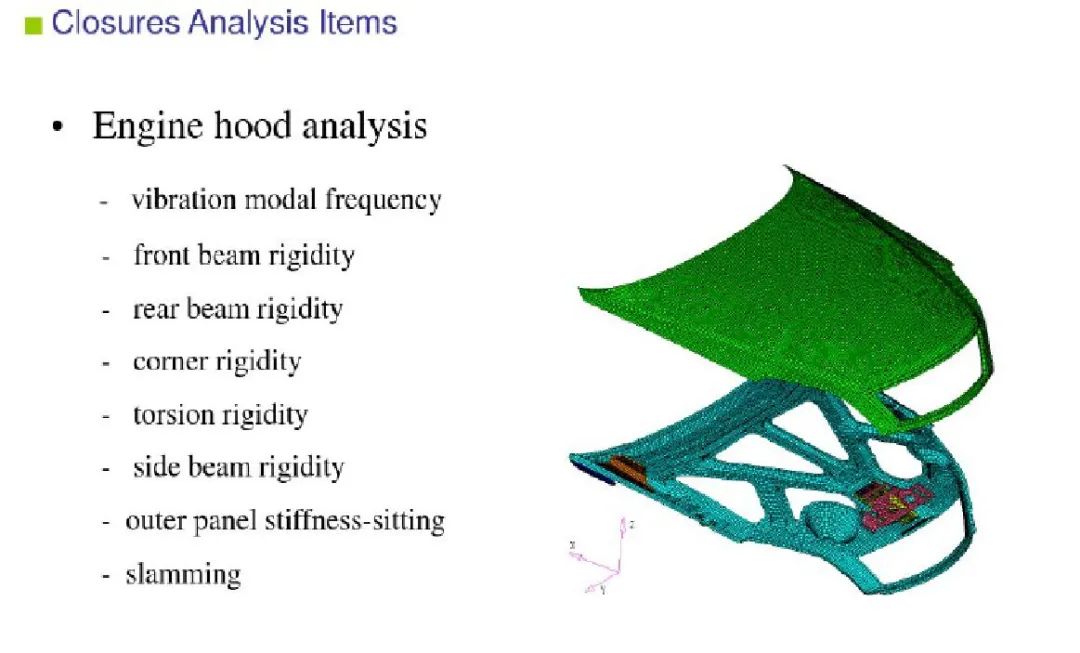

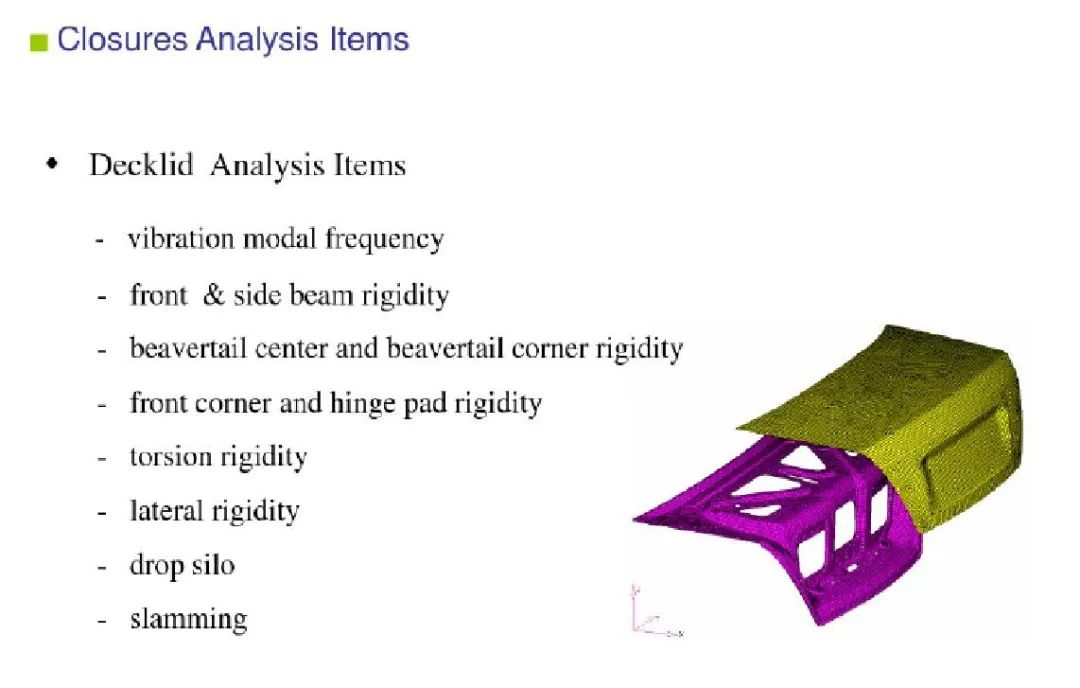

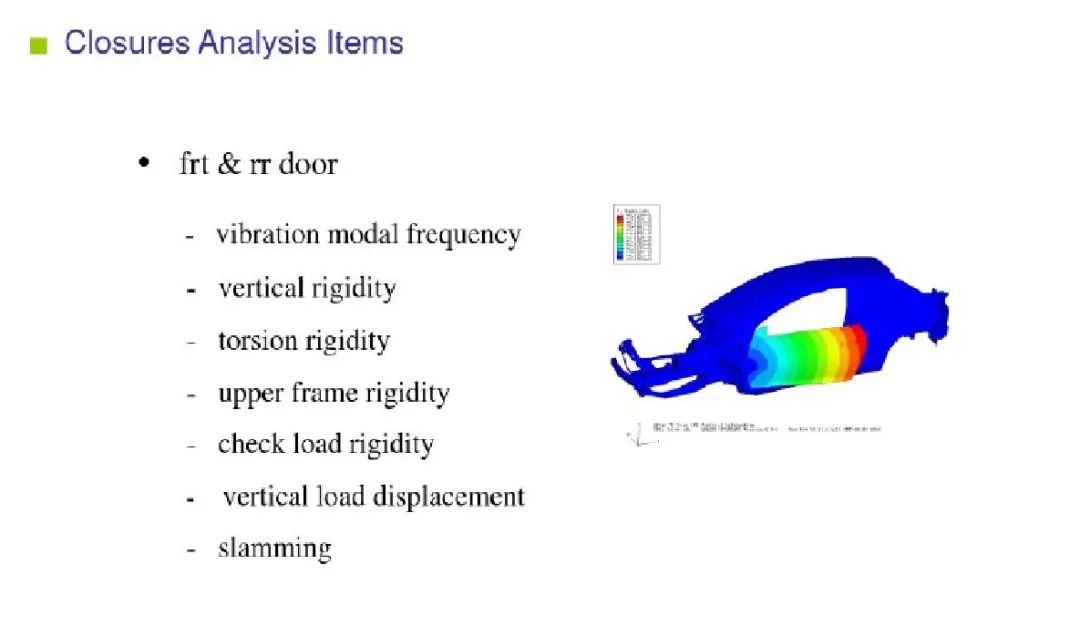

• NVH分析：模态频率避频（如发动机激励避开一阶弯曲模态）

• 碰撞仿真：正碰/侧碰工况（满足C-NCAP 5星标准）

• 热管理分析：电池包或排气系统温度场

3. 验证与优化阶段

• 目标：对标仿真与试验数据

• CAE任务：

• 灵敏度分析：DOE（实验设计）筛选关键参数

• 参数优化：尺寸/形状优化（如HyperStudy）

• 制造工艺仿真：焊接变形（Simufact）、冲压回弹（AutoForm）

4. 量产支持阶段

• 目标：监控生产一致性

• CAE任务：

• 公差分析：蒙特卡洛模拟装配偏差

• 在线检测数据反馈修正模型

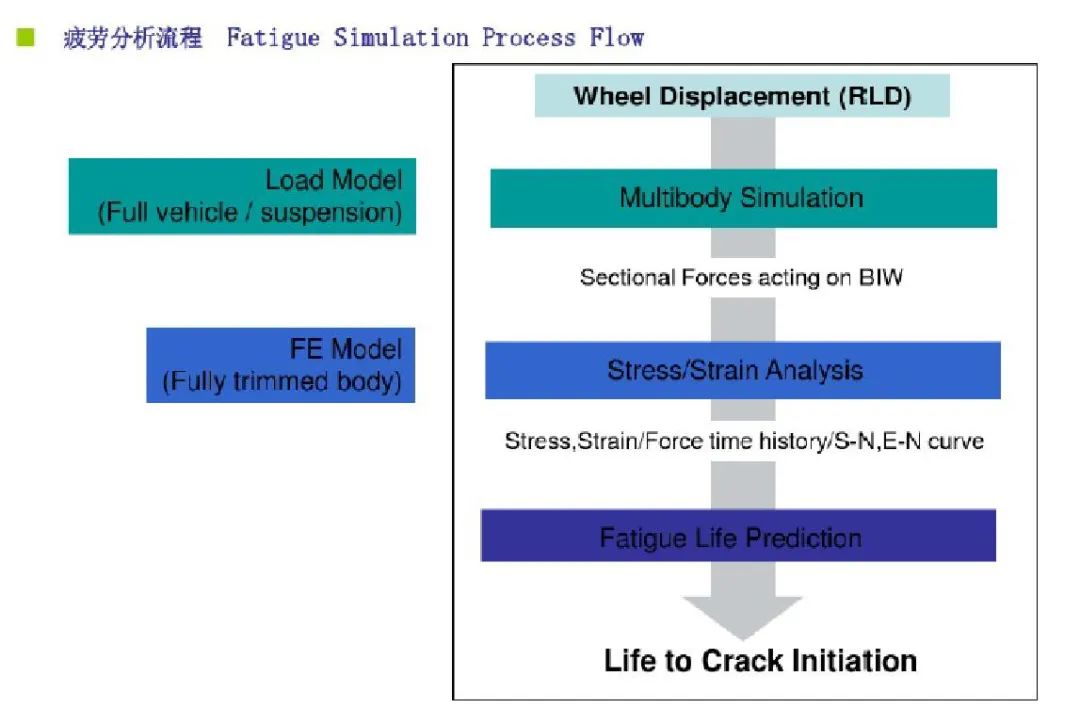

二、结构疲劳分析专项清单

疲劳分析用于预测零部件在循环载荷下的寿命，确保10年/25万公里耐久性目标。

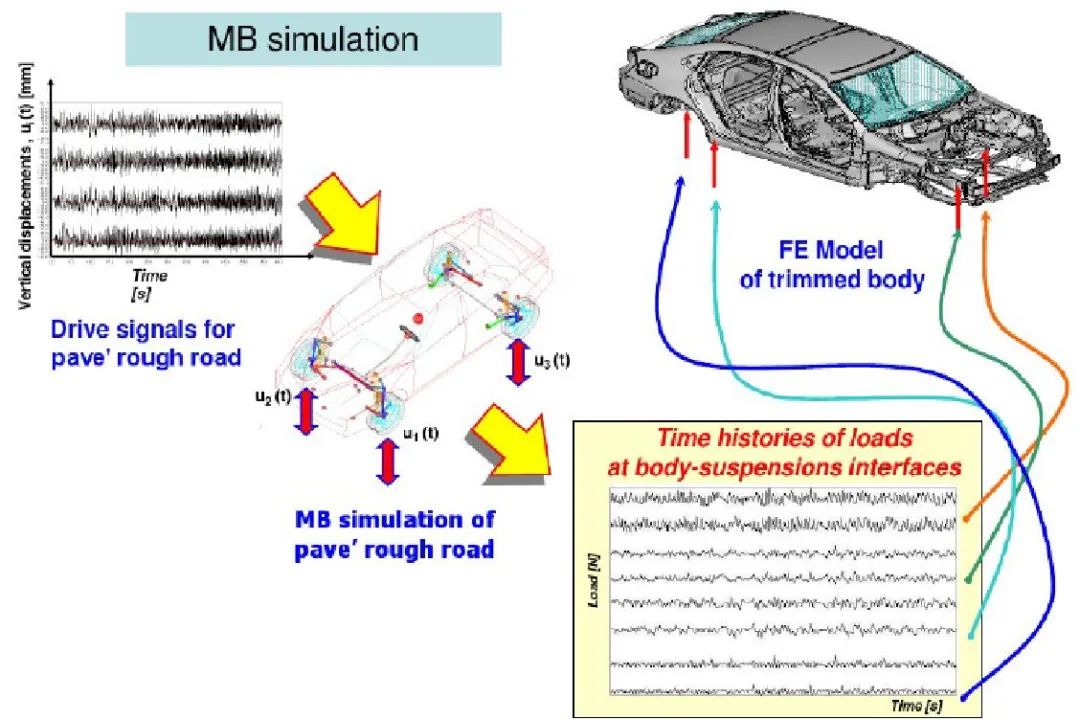

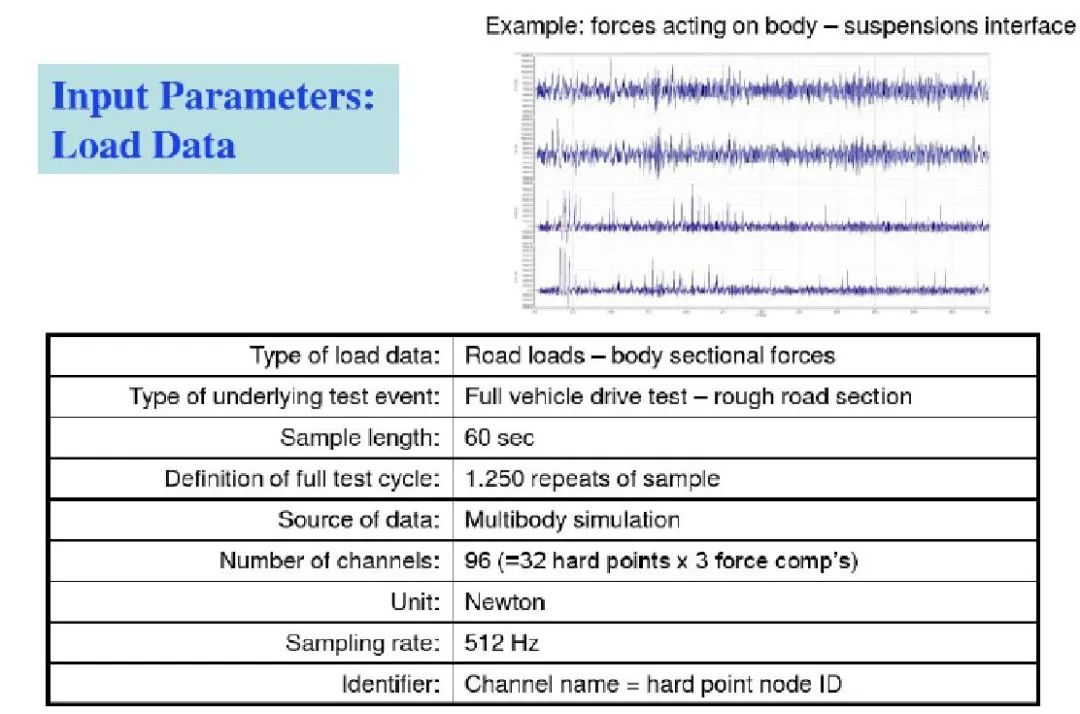

1. 输入条件准备

2. 分析方法选择

3. 关键分析步骤

1. 载荷预处理：

• 雨流计数法（Rainflow Counting）提取载荷循环

• 生成伪损伤矩阵（如Miner累计损伤理论）

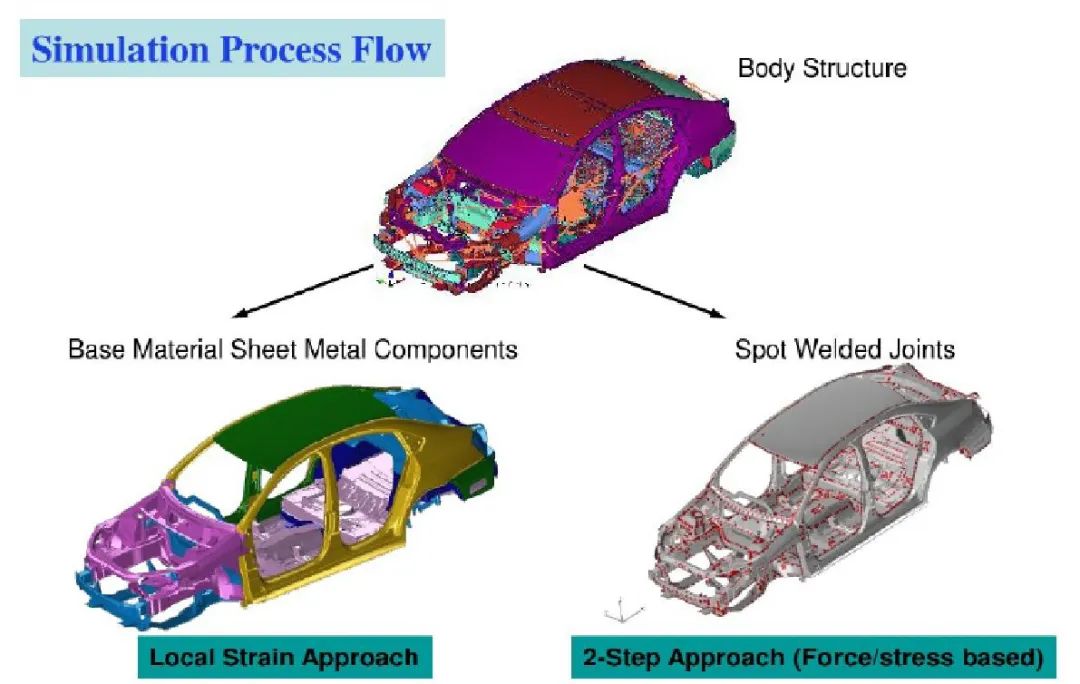

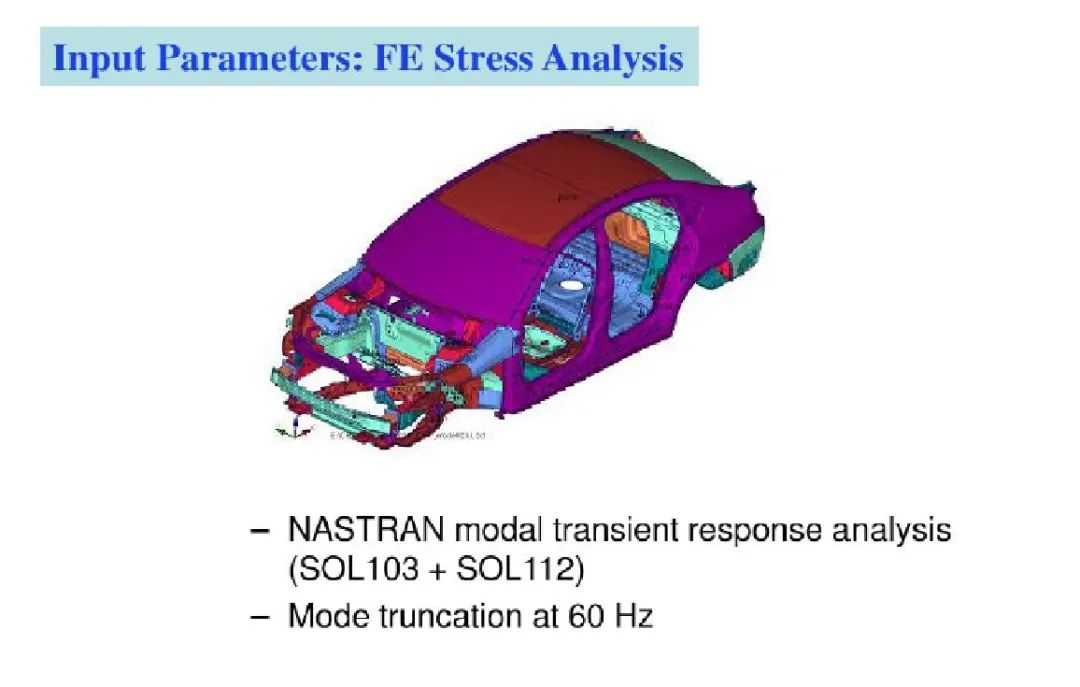

2. 应力/应变提取：

• 动态子结构法（如Craig-Bampton）降低计算量

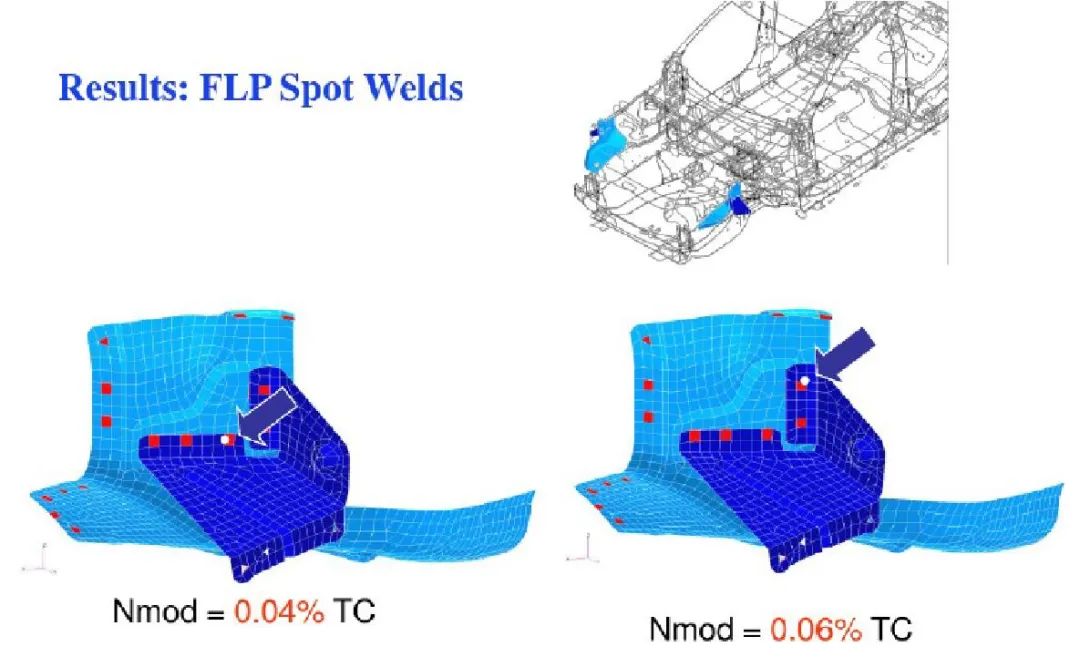

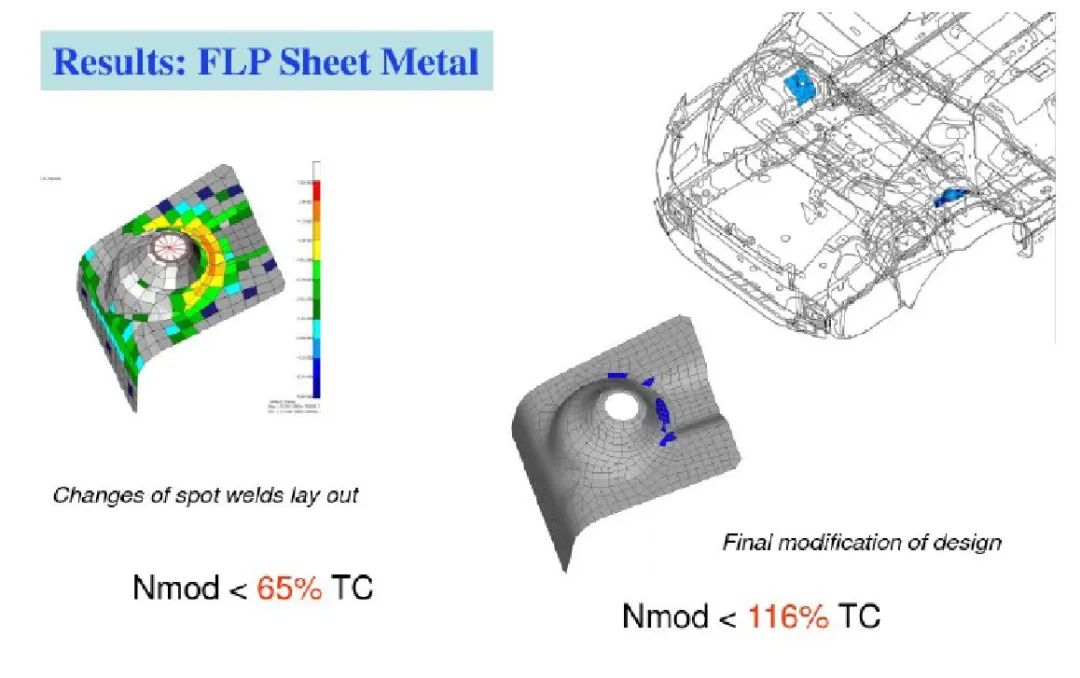

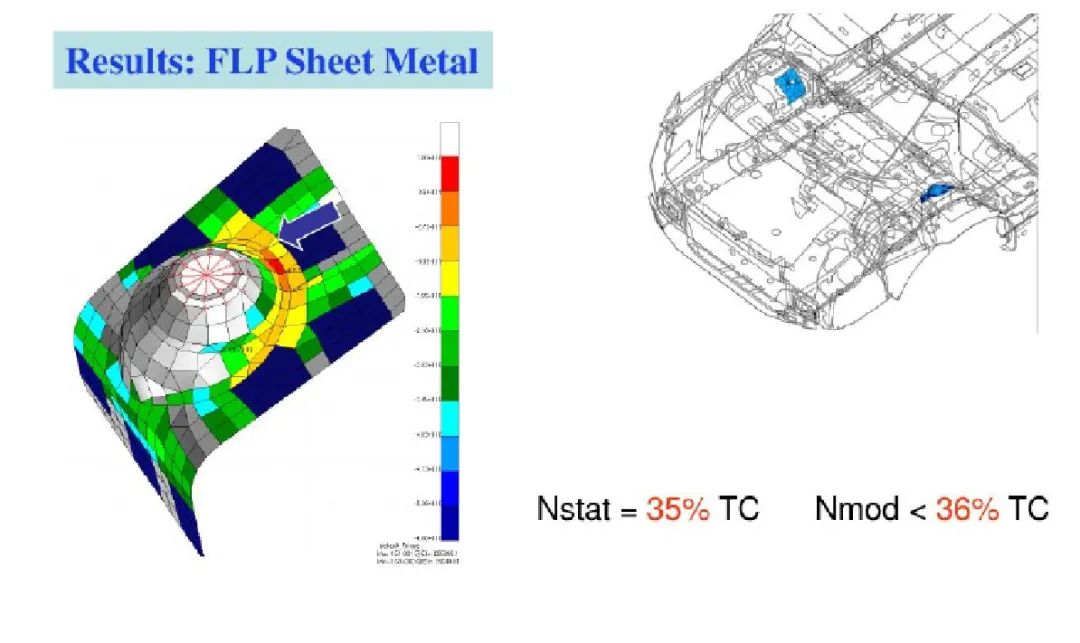

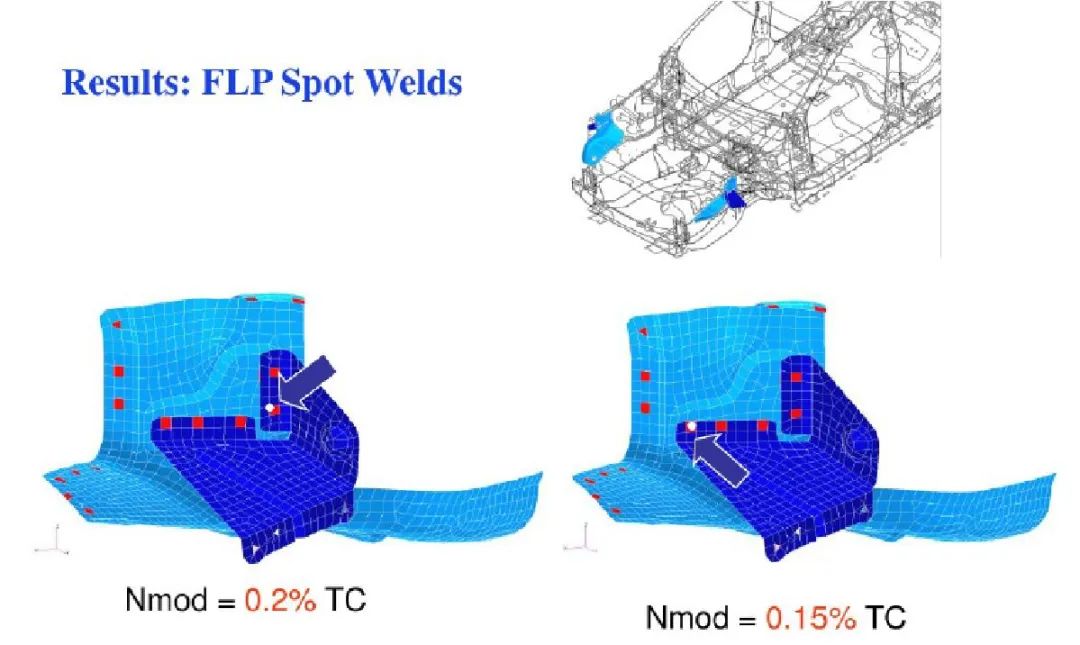

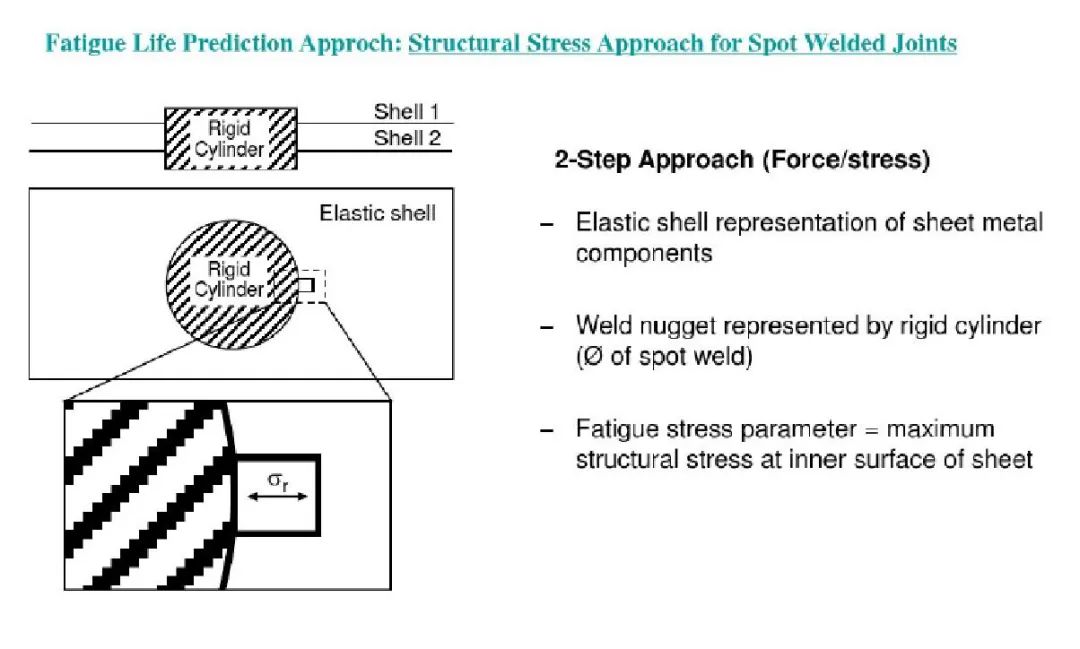

• 热点应力法处理焊缝（IIW标准）

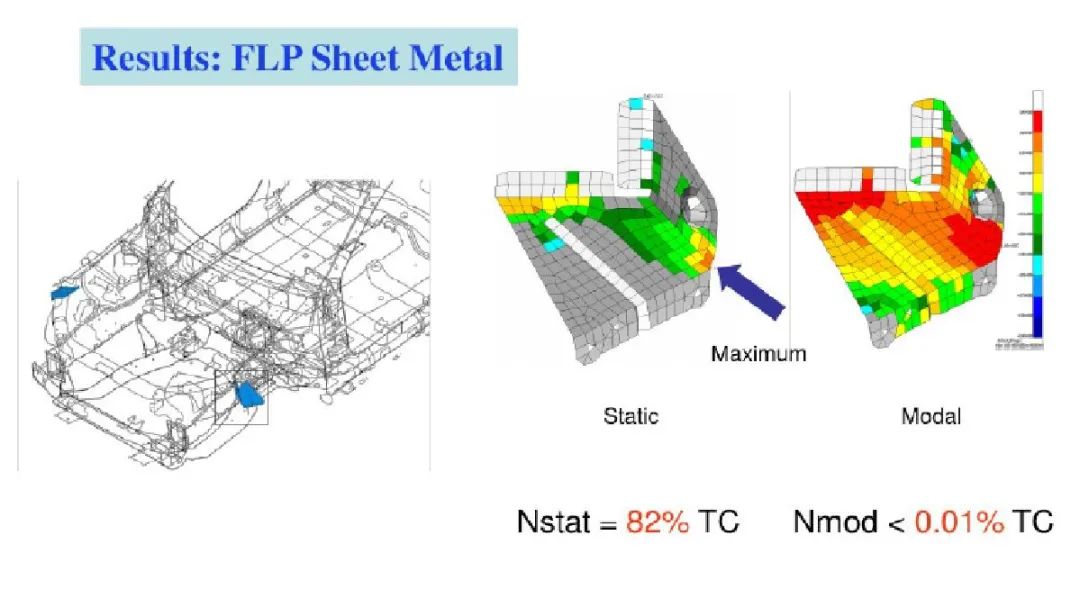

3. 寿命预测：

• 安全系数设定（通常≥1.5）

• 失效风险区域标记（如悬架控制臂螺栓孔）

4. 优化方案：

• 结构加强（如增加加强筋）

• 材料替换（如铝合金→高强钢）

• 工艺改进（如激光焊替代点焊）

4. 验证与报告

三、行业应用案例

• 案例1：副车架焊缝疲劳开裂

• 问题：E-N分析显示焊趾损伤值0.8（＞临界值0.3）

• 解决：优化焊道形状（凹形焊→凸形焊），寿命提升200%

• 案例2：电池包随机振动疲劳

• 方法：PSD输入+Steinberg三区间法

• 结果：预测螺栓松动风险，改进预紧力设计

四、前沿技术趋势

1. AI加速分析：

• 神经网络替代雨流计数（速度提升10倍）

2. 数字孪生：

• 实时载荷监控+疲劳寿命在线预测

3. 多尺度疲劳：

• 微观组织仿真（如晶界滑移）耦合宏观模型

五、必备工具推荐

通过系统化的CAE流程和疲劳分析清单，可显著降低物理试验成本（节省30%-50%），同时提升产品可靠性。实际应用中需结合企业标准和实测数据持续迭代模型！
