Fluent入门验证案例 | 小球阻力系数仿真（一）

CFD仿真库

10天前浏览35

本案例为入门案例，利用Fluent中对层流小球阻力系数仿真计算。通过对阻力系数进行监测，并将这些值用于与仿真结果进行比较。实现对计算结果准确性的验证。适合刚接触fluent软件的读者练手使用。

1 workbench 设置

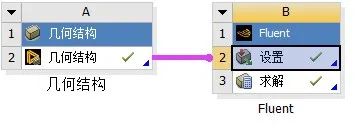

本案例具体设置如下图：

2 SCDM 设置

2.1 导入几何

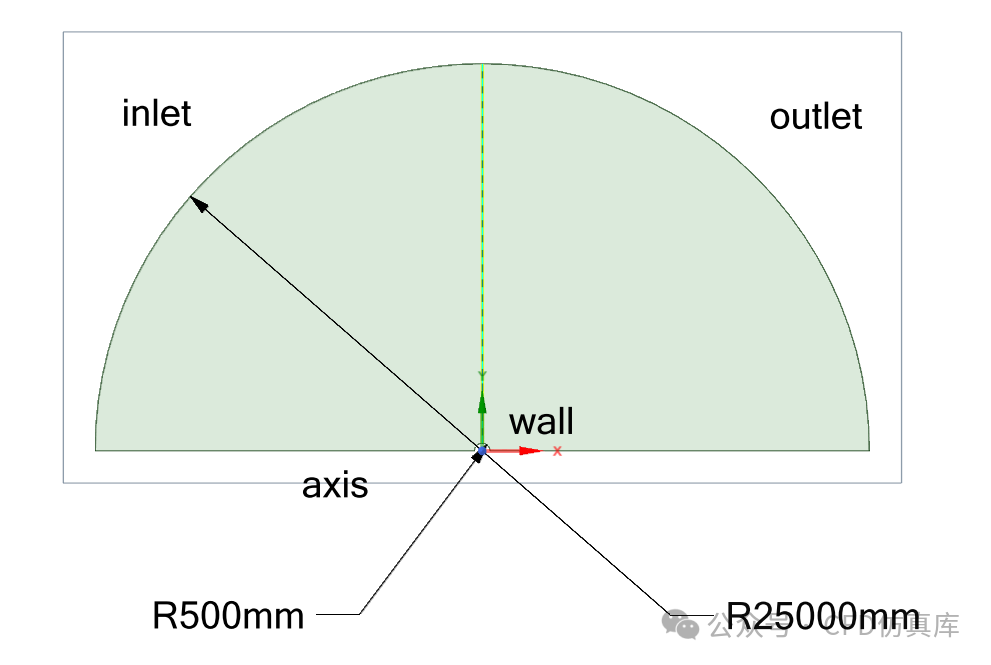

本案例的模型十分简单，此处采用二维模型进行相关计算，根据文献数据进行半模几何构建，具体的模型参数如下图所示：

2.2 网格设置

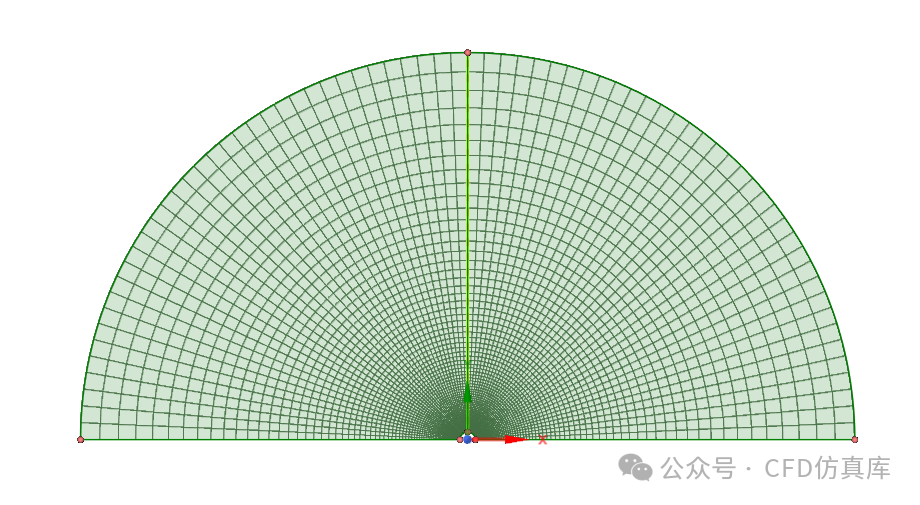

采用SCDM进行网格划分，采用四边形网格划分。具体的网格划分如下图所示：

3 FLUENT 设置

3.1 General设置与网格导入

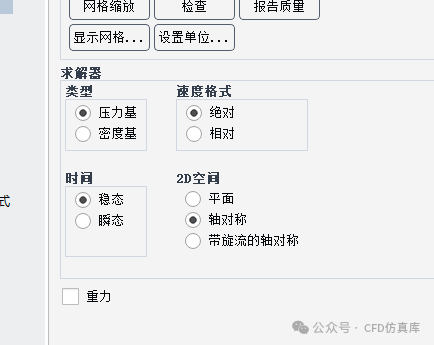

首先导入网格，然后勾选稳态计算，并选择轴对称设置，具体设置如下图所示。

3.2 材料设置

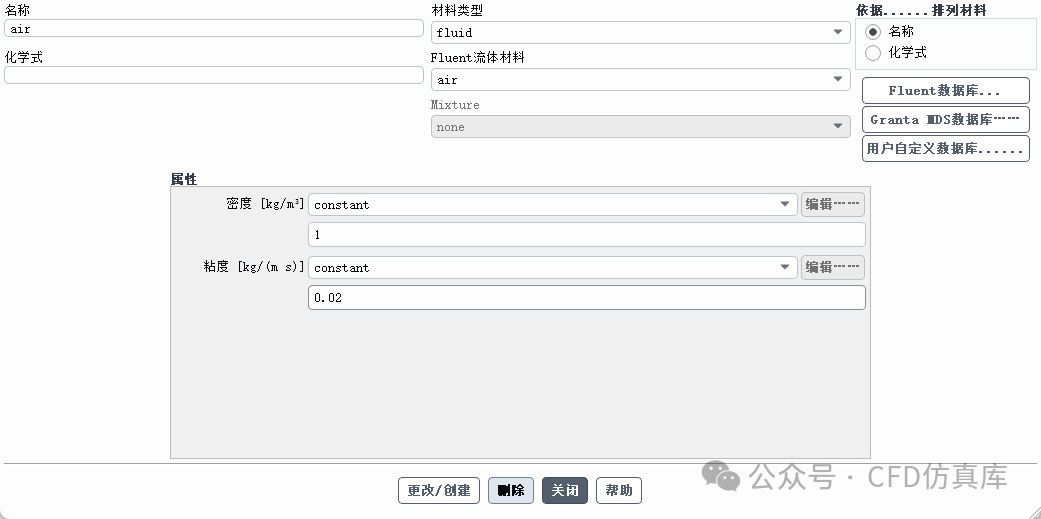

此处对材料进行设置，依据相关文献，需要设置流体材料，密度设置为1kg/m^3，粘度为0.02，具体设置如下图所示：

3.3 模型设置

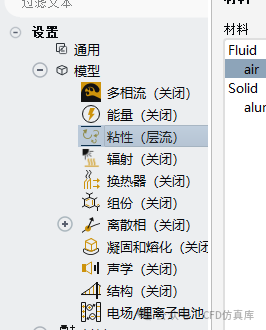

此处选择湍流模型进行相关计算，使用层流模型，具体设置如下图所示：

3.4 边界条件设置

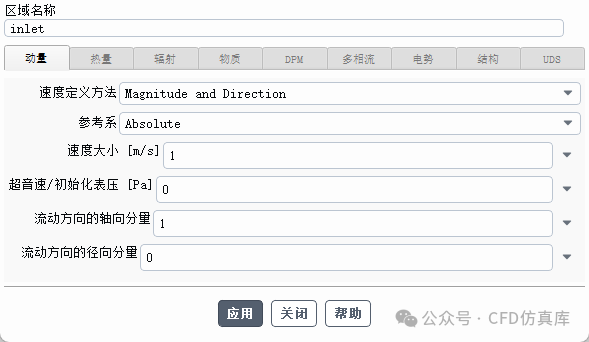

依据几何边界与模型介绍，此处采用1m/s的轴向速度，具体设置如下图：

3.5 初始化设置

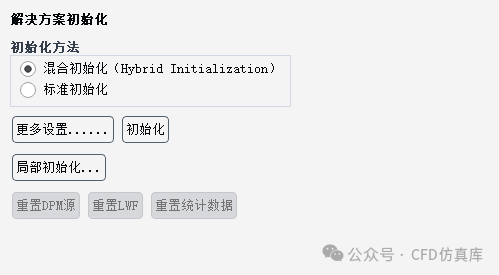

首先进行标准初始化设置，具体设置如下图：

3.6 计算设置

此处进行的计算设置如下：

4 后处理结果

4.1 后处理结果

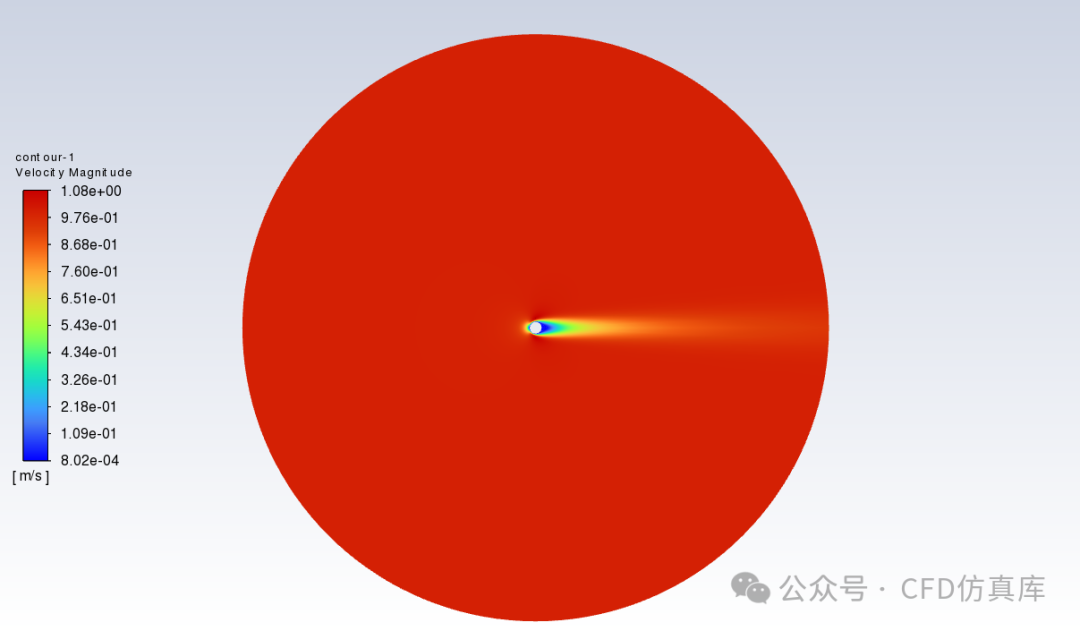

对小球阻力系数仿真的计算结果进行可视化处理，速度结果如下图所示：

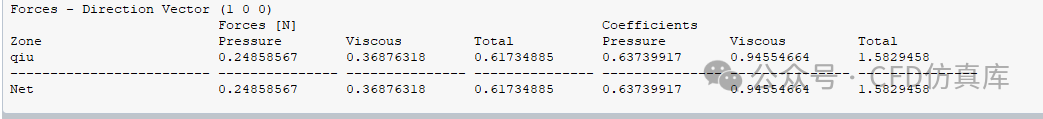

此处对阻力系数进行监测，其计算结果如下图所示，可以发现和相关的实验结果基本一致，证明了本案例计算的可靠性：

来源：CFD仿真库
