国产三维CAD皇冠CAD（CrownCAD）建模教程：交流发电机

线解读『交流发电机』的三维建模流程，讲解圆周阵列、标准件库、异型孔向导、旋转切除等操作技巧，一起和皇冠CAD（CrownCAD）直学习制作步骤吧！

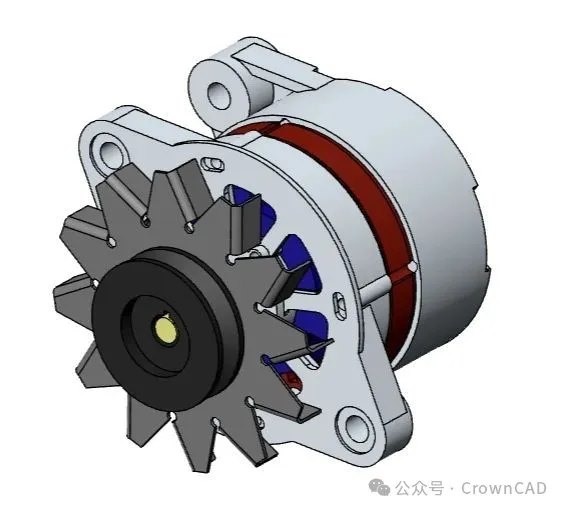

交流发电机是一种将机械能转换为电能的设备，通过旋转磁场感应导线回路中的电动势而实现电能的生成。它广泛应用于各类发电站、风力发电、水力发电以及许多其他应用领域。交流发电机的工作原理是利用电磁感应原理，通过旋转磁场使固定的电枢绕组切割磁力线，从而产生交变电动势。

交流发电机零件建模：合理利用圆周阵列命令简化实体绘制过程。

交流发电机模型装配：利用标准件库直接调用轴承零件进行装配。

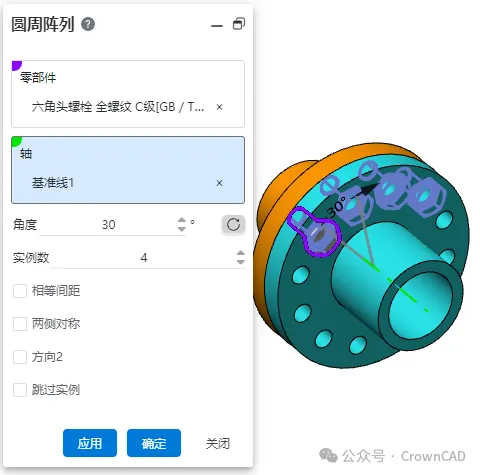

功能—圆周阵列

圆周阵列可以实现将一实例按照一条直线或基准线为旋转轴，按照设定角度按轴均匀旋转复有限个实例。

各控件说明如下：

1.零部件：拾取需要阵列操作的实例。

2.轴：拾取一条边线或基准线或两个顶点作为阵列轴，阵列零件以此轴旋转排列。

3.角度：以此角度设定环形阵列旋转角度，相等间距被勾选时，角度参数不能调整。

4.反向：针对方向设置，点击后与当前所选方向相反预览模型。

5.实例数：按照当前方向阵列实体的个数。

6.相等间距：勾选时，根据实例数均分旋转角度圆周阵列实体。不勾选时，以设定角度作为每个实例的旋转角度间距。

7.两侧对称：勾选时，左右两侧同时阵列。

8.方向2：勾选后增加另外一个方向阵列。

9.跳过实例：勾选时，在阵列预览中选择要跳过的模型，不生成该模型。

示例：
