16。Tecplot for Barracuda

Barracuda可以通过Tecplot软件进行可视化处理。Tecplot for Barracuda是Barracuda的默认后处理工具。在Tecplot for Barracuda中，添加了定制来定制底层Tecplot 360软件以满足Barracuda用户的需求。

CPFD软件为Barracuda用户提供Tecplot for Barracuda的支持。

§CPFD客户支持网站上的Tecplot for Barracuda培训视频。

§与Tecplot for Barracuda一起安装的文档：

§在线帮助查看器详细介绍了Tecplot for Barracuda的所有功能。它是使用Tecplot for Barracuda的菜单帮助，Tecplot 360 EX帮助....访问的

§欢迎屏幕包含与Tecplot for Barracuda安装捆绑在一起的PDF文档链接。使用Tecplot for Barracuda的菜单视图，欢迎屏幕。捆绑的文档包括：

§开始

§用户手册

§宏脚本指南

§PyTecplot指南

§快速参考

§Tecplot网站资源：

§大量视频教程

§过往网络研讨会的录音

16.1。快速宏面板

BarracudaTecplot的默认配置在窗口右侧有快速宏面板（如图16.1所示）。该面板包含来自Barracuda GUI的所有公共网格、项目设置和后处理视图。双击快速宏面板中的项目将允许您轻松更改视图，而无需离开Barracuda GUI的Tecplot。

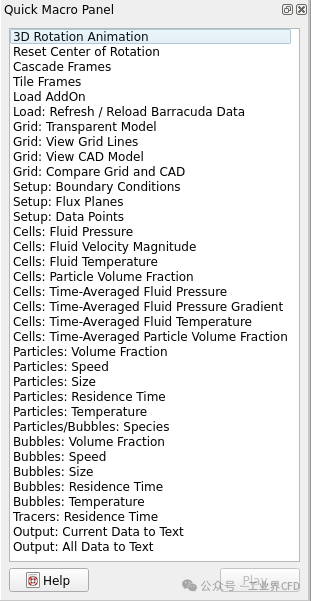

图16.1快速宏面板

如果没有显示面板，则可以通过Barracuda的Tecplot菜单：Scripting，Quick Macros来启用它。

此宏将当前加载的解决方案时间的所有单元格、粒子、气泡和跟 踪器数据写入文本文件。cells_  , particles_  , bubbles_  , and tracers_  .

此宏将所有解算时间的所有单元格、粒子、气泡和跟踪 器数据写入文本文件。Cell、particle、bubble和tracers数据写入文件时遵循以下命名约定：cells_

16.2。加载Barracuda数据

为了更方便地将Barracuda 数据加载到Barracuda的Tecplot中，主文件菜单中包含了一个特殊的附加组件：加载Barracuda数据....

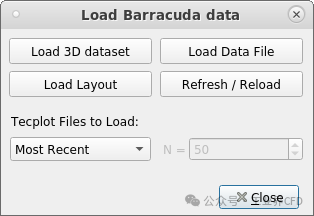

图16.2加载Barracuda数据

此对话框包含四个按钮，具有以下功能：

加载3D数据集这将打开一个文件对话框，其中任何bvr.*.Plt文件可以被选择。单击Open将根据要加载的Tecplot文件设置的设置加载模拟结果文件。

加载数据文件这将打开一个文件对话框，其中任何Barracuda 的输出文件都是SFF格式的。dat00,FLUX*files, history.log,*. log。Sff文件等)均可选择。这些文件会自动转换成.plt格式进行线条绘制。

这将打开一个文件对话框，其中可以选择现有的Tecplot布局文件（*.lay）。这将扫描模拟文件夹中的所有Barracuda 数据文件，并将布局文件引用的任何文本格式文件转换为.plt格式。

刷新/重新加载这将从运行模拟中读取任何新的3D.plt文件到Barracuda的Tecplot中，并刷新线条图中使用的任何文本格式文件。Tecplot for Barracuda不会监视模拟文件夹中的新结果文件，也不会在模拟过程中自动加载新结果文件。使用这个来加载最新的模拟数据。将加载的特定3D .plt文件是根据要加载的Tecplot文件设置确定的。

要加载的Tecplot文件

该功能控制哪些可视化文件将加载到Tecplot for Barracuda中。对于具有许多可视化文件的大型模拟，将所有3D.plt结果文件加载到Tecplot for Barracuda中可能非常耗时。使用此功能选择较少数量的文件进行加载，可以使许多数据分析任务更加高效。

此选项将加载最近写入模拟结果的时间点的3D.plt结果。这是一个相对较快的操作，建议用于只需要模拟的最新结果的分析。

First此选项将加载第一个3D.plt结果。建议在检查模拟初始条件时使用。

最后N此选项将加载最后N个3D.plt结果文件。N的值是使用下拉菜单右侧的方框设置的。

N均匀间隔此选项将加载N个3D.plt结果文件，在整个模拟过程中均匀间隔。N的值是使用下拉菜单右侧的方框设置的。当您希望分析整个模拟过程中的数据，但加载所有数据将花费非常长的时间时，建议使用此选项。

加载文件编号此选项将加载单个时间点的3D.plt结果。N的值用于标识文件bvr.cells.  和bvr.particles.  加载，并通过在下拉菜单右侧的框中输入N值来设置。

All 此选项将加载模拟生成的所有3D.pltTecplot for Barracuda文件。此操作可能会花费大量的时间，但如果您希望导出整个模拟的动画，或者如果您需要分析所有3D.plt结果文件中包含的数据，则此操作是必要的。

16.3。batch_movie

虽然在Tecplot for Barracuda中可以创建模拟结果的电影，但脚本batch_movie允许将电影创建为批处理过程，而不需要打开Tecplot for Barracuda。该脚本需要一台带有Python的计算机（推荐使用Anaconda发行版），并且需要安装Tecplot for Barracuda以及虚拟反应器许可证。

命令batch_movie必须在包含从虚拟反应器模拟生成的.plt文件和至少一个.sty（样式）文件的目录中运行。样式文件是在Tecplot for Barracuda GUI中创建的，它将规定输出影片的外观，包括系统几何结构的框架和记录的数据。然后生成的电影将以指定的样式从。plt文件中创建。

例如，要使用特定样式文件运行batch_movie，将运行以下命令：

batch_moviepart_vol_frac.sty

还有各种可选参数可以传递到batch_movie命令中。这方面的一个例子是标志，它将从指定的文件号开始生成电影。例如，要从第50个。plt文件开始，将运行以下命令：

batch_movie part_vol_frac。——startIndex50

要查看可用选项的全面列表，请运行带有标志的batch_movie：

batch_movie——help

注意，对于尚未完成的模拟，可以运行batch_movie。它会为所有当前存在的.plt文件生成帧，并在到达最后一个文件时停止。然后，该程序可以再次运行已生成的新文件，batch_movie将在上次运行期间生成的最后一个文件中拾取。batch_movie的所有输出，包括电影、帧和日志文件，都可以在动画文件夹中找到。

16.4。plt2txt

Barracuda文件的Tecplot是二进制格式，扩展名为*.plt。有时，将这些数据以文本格式保存以进行后期处理是很有用的。从二进制格式转换为文本格式的一种方法是通过快速宏面板中的“输出数据到文本”宏。另一种方法是使用虚拟反应器安装中包含的plt2txt.pyPython脚本。

要使用此工具将Tecplot文件转换为文本，请从虚拟反应器GUI打开终端。然后运行命令plt2txt，后面跟着要转换的文件的名称。多个文件可以使用列表命名，也可以使用通配符或正则表达式语法。此外，脚本的帮助信息将在不带参数运行时输出。

例如，要转换单个文件bvr.cells.00100.Plt转换为文本，可以运行：

plt2txtbvr.cells.00100.plt

下面的命令将转换所有基于*的单元格和粒子.Plt文件转换为文本：

plt2txt bvr.cells *.PLT bvrv .particles*.plt

转换每10个基于单元格的*.Plt文件转换为文本，你可以运行：

plt2txt bvr.cells * 0.plt

16.5。sff2plt

当从基于文本的数据创建xy图时，Tecplot for Barracuda要求数据为.plt格式。“Tecplot forBarracudaFile”菜单中的“加载Barracuda数据”工具自动执行从文本格式到。plt格式的转换。但是，如果有必要单独执行转换，则可以使用Barracuda安装中包含的sff2plt（在Linux中）或sff2plt.exe（在Windows中）实用程序来完成。不带参数运行此实用程序将自动转换当前目录下list_output_files.log文件中列出的所有文件。如果需要，也可以转换单个文件。带标志运行该实用程序，以查看包含可用选项的帮助消息。原始的基于文本的数据文件不会被转换实用程序改变。

16.6。gmv2plt

Tecplot for Barracuda需要一个特定的输出文件格式（*.plt），这是由求解器和网格生成器编写的默认格式（从BarracudaBarracuda版本20.0.0开始）。如果您有来自过去模拟的现有GMV文件，您希望使用Tecplot for Barracuda进行后处理，您可以使用Barracuda安装中包含的gmv2plt实用程序转换它们。

转换使用以下步骤执行：

1.在包含GMV文件的文件夹中，使用Barracuda版本20.0.0（或更新版本）GUI打开现有的项目文件。

请注意

这将把.prj文件从以前的版本转换为较新的GUI版本。建议您在使用较新的GUI版本打开原始项目文件之前对其进行备份，因为很难将项目文件恢复到较早的版本。

2.从BarracudaGUI中打开一个终端。

3.在终端输入gmv2plt（Linux系统）或gmv2plt.exe（Windows系统）命令，程序将创建新的*。从现有的Gmv中获取项目文件夹中的plt文件.*文件。所有现有的Gmv.*文件将保持不变。

4.在BarracudaGUI的Post-Run窗口中，单击任何快捷按钮以查看Tecplot for Barracuda中的新结果。
