背板静力学仿真
1.1.2设置材料参数

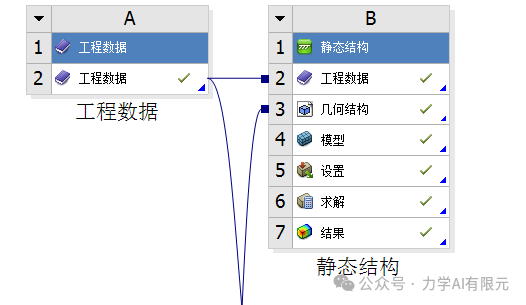

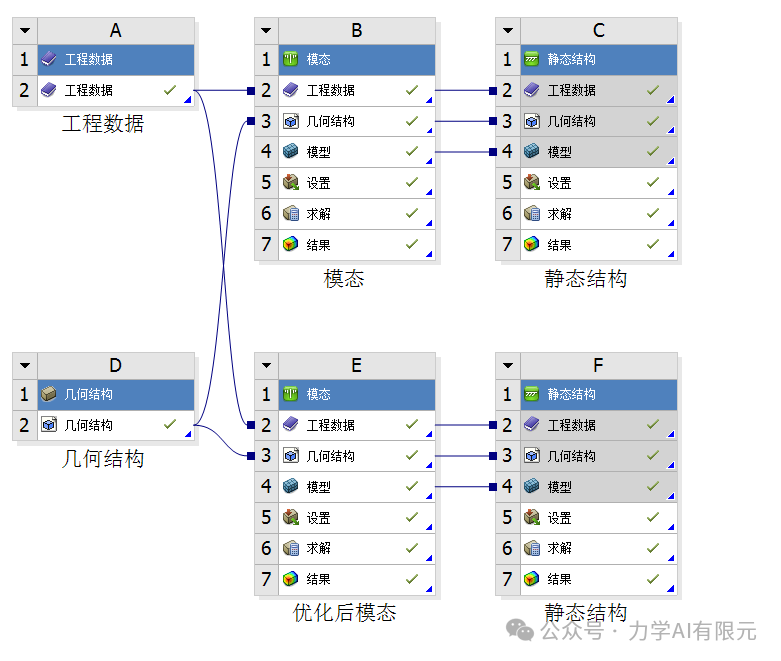

在Workbench的项目图表视图中，找到需要编辑的几何体，通常位于“几何”（Geometry）分支下。
在几何体上右键单击，选择“编辑”（Edit）。这将打开一个材料列表，您可以在其中选择或添加材料。
在材料列表中查找“碳纤维”，这通常是ANSYS Workbench自带材料库中的选项。

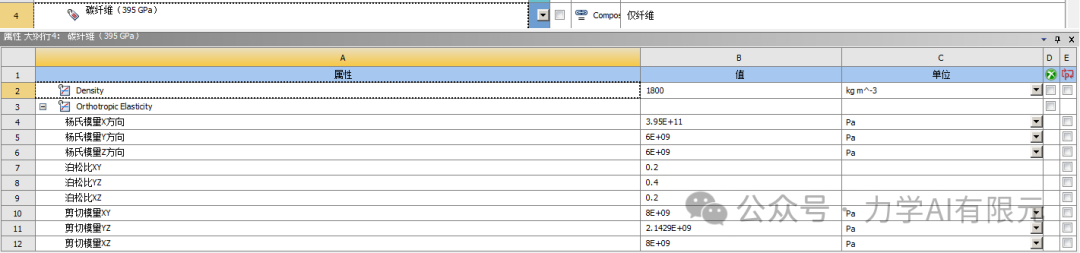

选择该材料后，系统会自动填充相关的材料属性，包括密度、弹性模量和泊松比等，由于碳纤维是各项异性材料，所以其弹性模量和泊松比如下图所示。
1.1.3边界条件与载荷条件

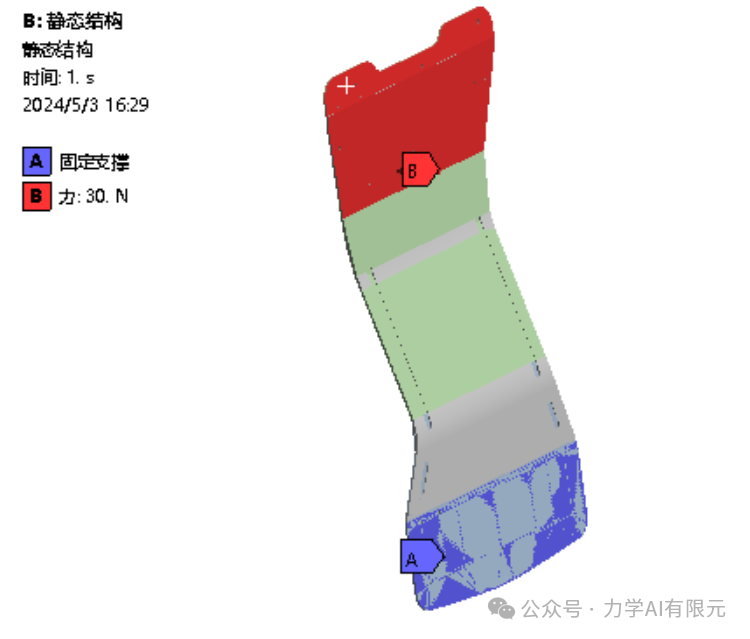

设置背板下端面为固定支撑，在背板上部分施加30N的力载荷，如下图所示。

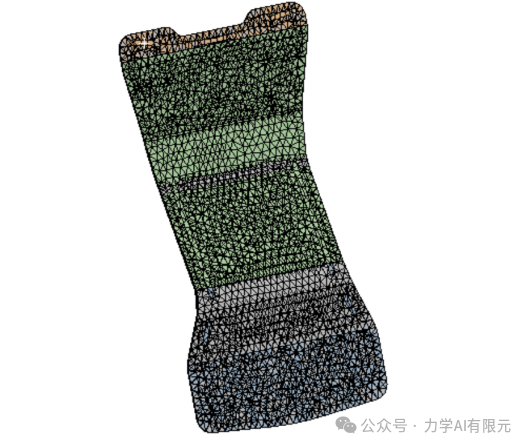

1.1.4网格划分
在项目图表视图中找到“模型”（Model）分支下的“网格”（Mesh）分支，右键单击选择“编辑”（Edit）。
选择整个连杆模型或指定的部分进行网格设置。
调整网格大小至10mm，这可以在“网格控制”（Sizing）选项中设置，确保全局单元尺寸为10mm。
考虑到模型的复杂性和计算资源，可以采用自适应网格划分方法，以便在需要的地方自动细化网格，提高计算精度。
1.1.5结果分析与后处理
在Workbench的项目图表视图中，找到“求解”（Solution）分支，展开该分支以查看可用的结果类型。
选择“变形”（Deformation）选项，通常是以总变形（Total Deformation）的形式展示。
在Workbench窗口中，将显示活塞的变形云图。这个云图用不同的颜色表示不同变形量的大小，通常从蓝色（变形最小）到红色（变形最大）。
仔细观察云图，特别关注颜色变化可以提供有关哪些区域受到最大变形的直观信息。
使用Workbench中的探针工具或结果摘要来量化最大变形值。将探针放置在云图中颜色最红的区域。

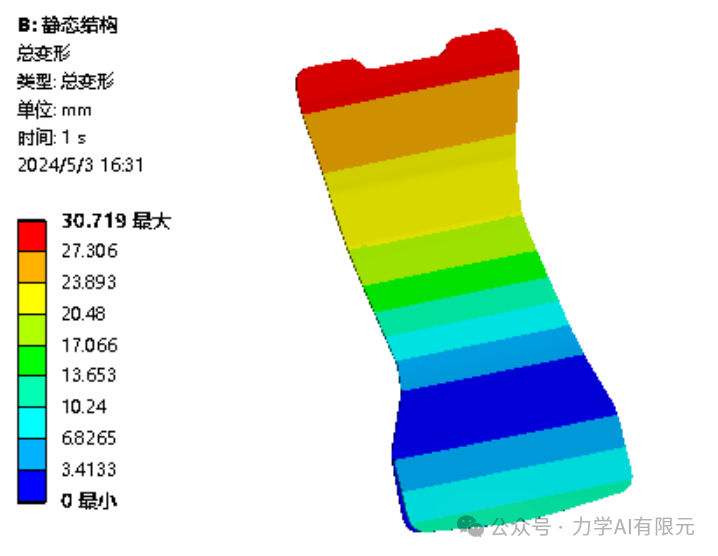

最大变形云图如下所示，可以看到最大变形为30.719mm。

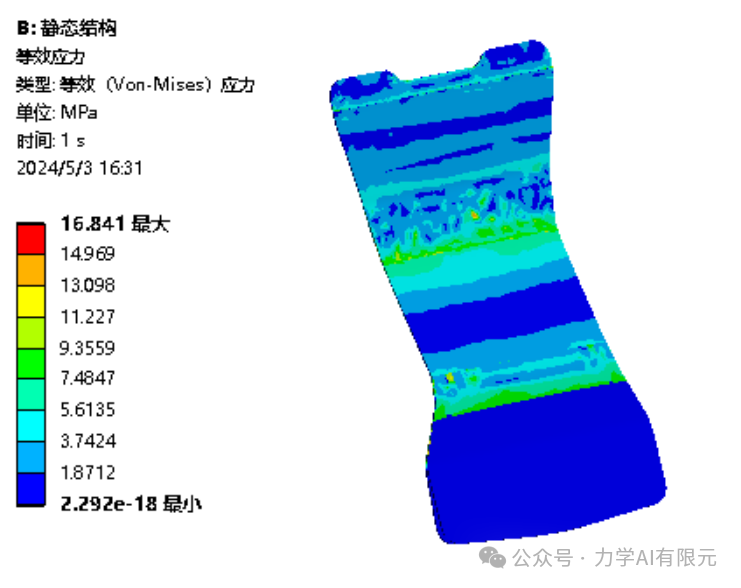

最大应力云图如下图所示，可以看到最大应力为16.841Mpa，小于碳纤维的屈服强度，在安全裕度范围内。
1.2带橡胶背板静力学仿真
1.2.1模型导入
完成连杆的座椅模型后，在另存为类型中选择step格式，这是通用的CAD数据交换格式，可以被大多数工程软件所接受，并将模型导出step格式导入到ansys workbench中。
1.2.2设置材料参数
在Workbench的项目图表视图中，找到需要编辑的几何体，通常位于“几何”（Geometry）分支下。
在几何体上右键单击，选择“编辑”（Edit）。这将打开一个材料列表，您可以在其中选择或添加材料。
在材料列表中查找“结构钢”，这通常是ANSYS Workbench自带材料库中的选项。
选择该材料后，系统会自动填充相关的材料属性，包括密度、弹性模量和泊松比等。
选择该材料后，系统会自动填充相关的材料属性，包括密度、弹性模量和泊松比等，由于碳纤维是各项异性材料，所以其弹性模量和泊松比如下图所示。

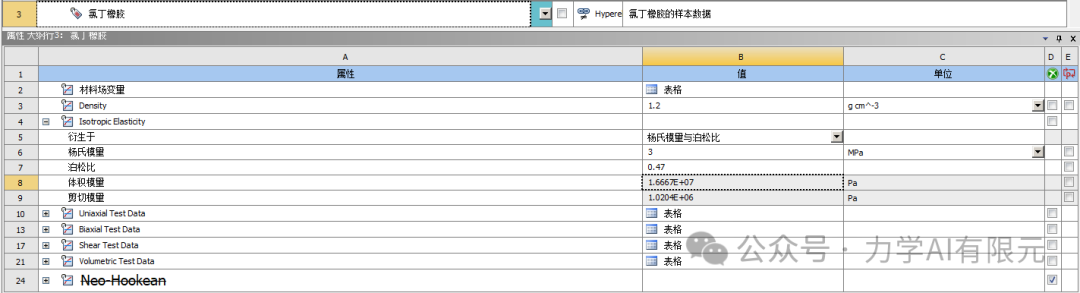

橡胶的材料参数如下图所示。
1.2.3边界条件与载荷条件

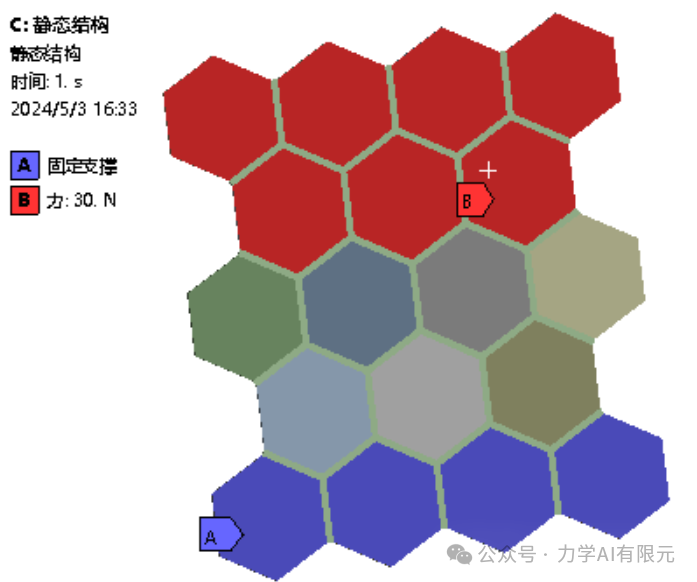

设置背板下端面为固定支撑，在背板上部分施加30N的力载荷，如下图所示。
1.2.4网格划分

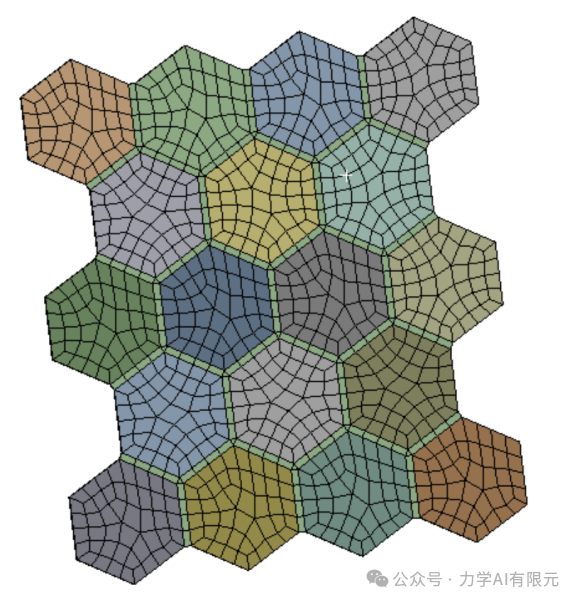

在项目图表视图中找到“模型”（Model）分支下的“网格”（Mesh）分支，右键单击选择“编辑”（Edit）。
选择整个连杆模型或指定的部分进行网格设置。
考虑到模型的复杂性和计算资源，可以采用自适应网格划分方法，以便在需要的地方自动细化网格，提高计算精度。
1.2.5结果分析与后处理
在Workbench的项目图表视图中，找到“求解”（Solution）分支，展开该分支以查看可用的结果类型。
选择“变形”（Deformation）选项，通常是以总变形（Total Deformation）的形式展示。
在Workbench窗口中，将显示活塞的变形云图。这个云图用不同的颜色表示不同变形量的大小，通常从蓝色（变形最小）到红色（变形最大）。
仔细观察云图，特别关注颜色变化可以提供有关哪些区域受到最大变形的直观信息。
使用Workbench中的探针工具或结果摘要来量化最大变形值。将探针放置在云图中颜色最红的区域。

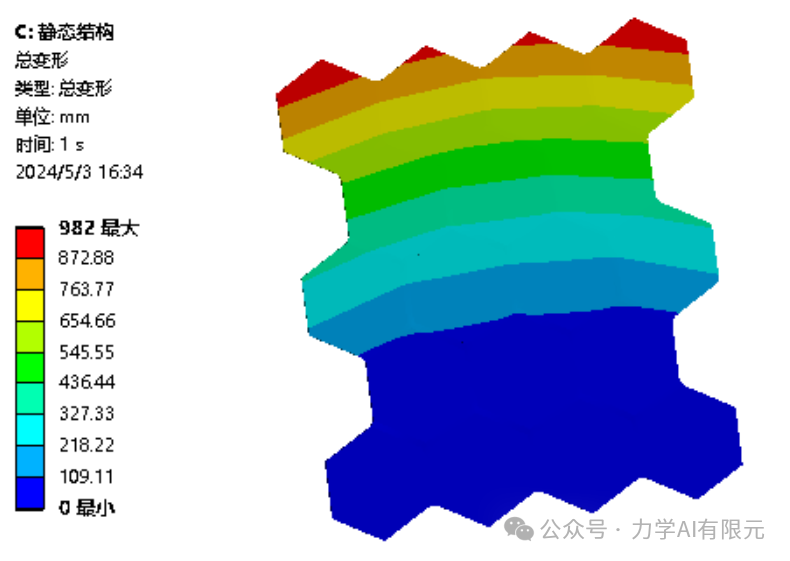

最大变形云图如下所示，可以看到最大变形为982mm。

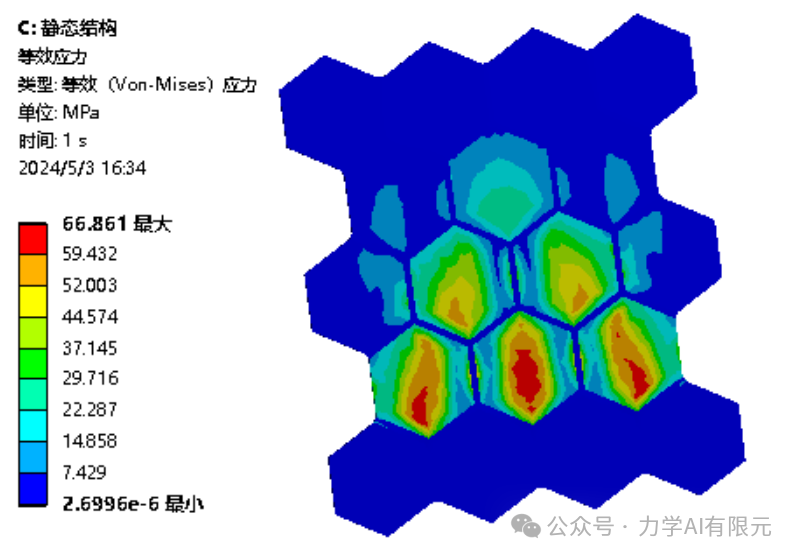

最大应力云图如下图所示，可以看到最大应力为66.861Mpa，小于碳纤维和橡胶的屈服强度，在安全裕度范围内。
