ABAQUS内部网格不显示是什么原因？
在有限元分析中，网格的生成与展示是关键环节之一。Abaqus作为广泛应用于工程模拟的软件，对部件的网格化有其独特的要求和方法。本文将介绍什么是内部网格，Abaqus部件内部网格的作用以及为什么有时内部网格在软件中不显示，并提供解决方案和注意事项。

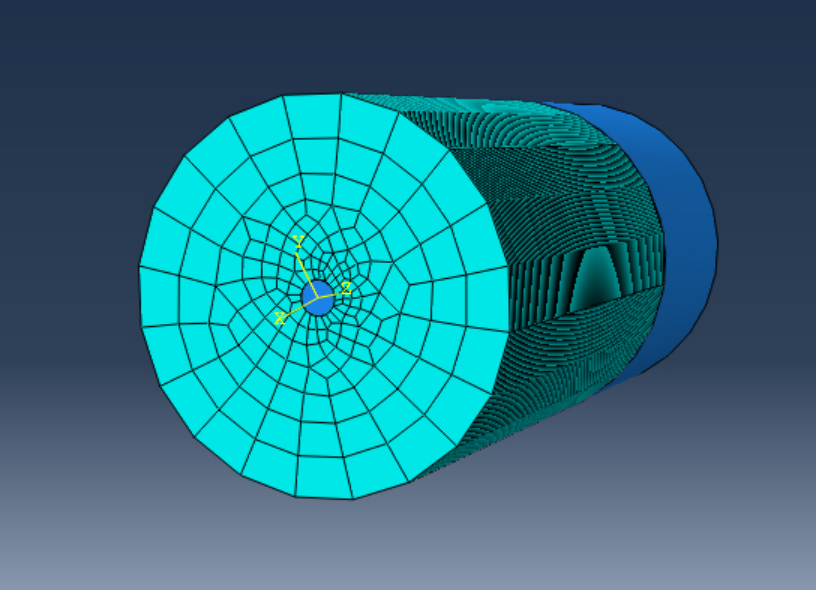

一、什么是内部网格
二、Abaqus部件内部网格的作用
1、提高准确性：内部网格能够更精确地模拟部件内部的物理现象，有助于获得更真实的分析结果。
2、优化设计：通过分析内部网格，可以了解不同设计对部件性能的影响，从而进行优化。
3、多物理场耦合：在涉及流体与固体交互作用的情况下，内部网格对于准确捕捉物理场之间的相互作用至关重要。
三、内部网格不显示的原因
网格设置问题
网格生成未成功：在创建网格时，可能没有正确设置参数，导致网格生成失败。
层次显示设置：图形界面中的视图设置可能隐藏了内部网格的显示。
部件几何问题
复杂几何体：如果部件的几何形状过于复杂，Abaqus可能在网格生成过程中遇到困难，导致部分或全部网格未能成功生成。
小特征尺寸：部件中存在细小的特征，可能导致网格过于密集或不连通，从而无法 正确显示。
软件和文件错误
版本兼容性问题：如果使用非常旧的Abaqus版本，可能无法 正确显示某些新功能或新特性。
版本兼容性问题：如果使用非常旧的Abaqus版本，可能无法 正确显示某些新功能或新特性。
四、解决方案
检查网格设置
确认网格块的设置：在生成网格时，检查是否所有设置均正确，确保没有遗漏必要的参数。
重新生成网格：尝试删除当前网格并重新生成，以确保生成的网格符合预期。
简化模型
简化几何特征：在可能的情况下，考虑简化部件的几何形状，以便更容易地进行网格划分。
使用网格生成工具：采用Abaqus提供的自动网格生成工具，避免由于手动设置导致的误差。
检查软件与文件
更新软件：确保使用最新版本的Abaqus，以避免由于版本兼容性导致的问题。
复原或重新加载文件：如果怀疑文件损坏，可以尝试重新加载模型或从备份中恢复。
五、注意事项
1、保持版本更新：确保Abaqus始终处于最新版本，以便获得更稳定的性能和更新的功能。
2、定期保存文件：在进行复杂操作和分析时，务必定期保存工作，以备不时之需。
3、合理设置查看选项：在Abaqus图形界面中，确保视图设置正确，能够显示所需的网格信息。
