【零基础入门】CST Studio Suite三维建模全流程详解

1、几何建模：使用CST自带的建模工具创建仿真对象的几何形状（如天线、波导、滤波器等）。

2、导入模型：如果有必要，也可以导入外部CAD模型。

1、为模型中的每个组件分配适当的材料属性（如电导率、介电常数、磁导率等）

2、可以从CST材料库中选择常见材料，或自定义材料参数。

1、边界条件：设定适合模型的边界条件，例如开路、短路或周期性边界条件。

2、激励源：设置激励源，包括电压源、电流源或波源等，定义其频率、幅度和相位等参数。

1、网格划分，根据需要选择合适的网格类型和精度。

2、高频应用，通常需要更细的网格以捕捉电磁场的变化。

1、配置仿真参数，如仿真时长、求解器选择、收敛标准等。

2、可选择不同的求解器类型（如Time Domain Solver、Frequency Domain Solver等）

1、启动仿真过程，监视仿真的运行状态，确保无错误发生。

2、根据需求调整参数，然后重新仿真。

1、仿真完成后，使用CST的后处理工具分析结果。

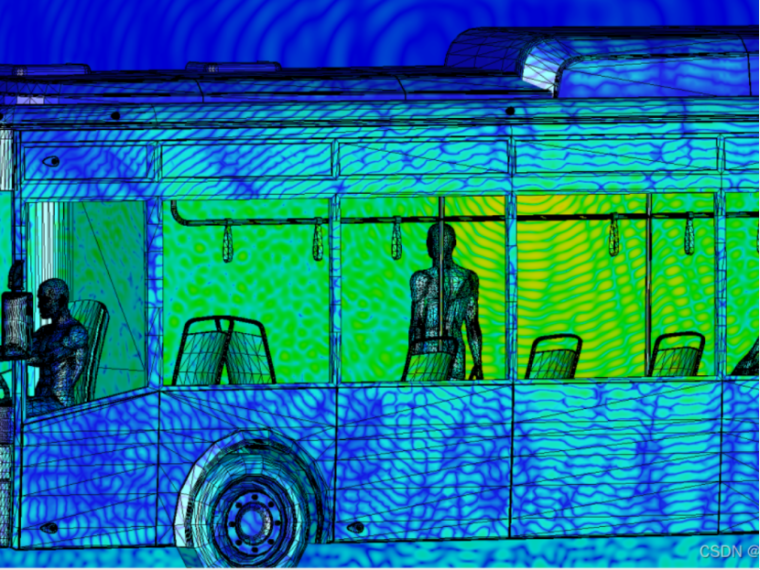

2、视觉化结果，包括电场、磁场、S参数、辐射模式等，生成报表和图形。

1、根据分析结果，进行设计优化。可使用CST的参数化工具来调整模型设计。

2、重复仿真过程，以验证优化结果。

1、对结果进行整理，生成仿真报告和数据导出。

2、可将分析结果导出为各种格式（如图像、数据表等）以支持进一步研究或报告。
