国产三维CAD皇冠CAD（CrownCAD）建模教程：数控等离子切割机

在国产工业软件持续突破的今天，皇冠CAD（CrownCAD）凭借其完全自主的三维几何建模内核和云端协同设计能力，正成为制造业数字化升级的重要工具。本文将以数控等离子切割机这一典型工业设备为例，带您解锁皇冠CAD从零件建模到装配设计的全流程实战技巧。通过参数化建模、切割路径优化等核心功能的应用，即使是复杂的机械结构也能通过直观的拖拽式操作实现精准还原。

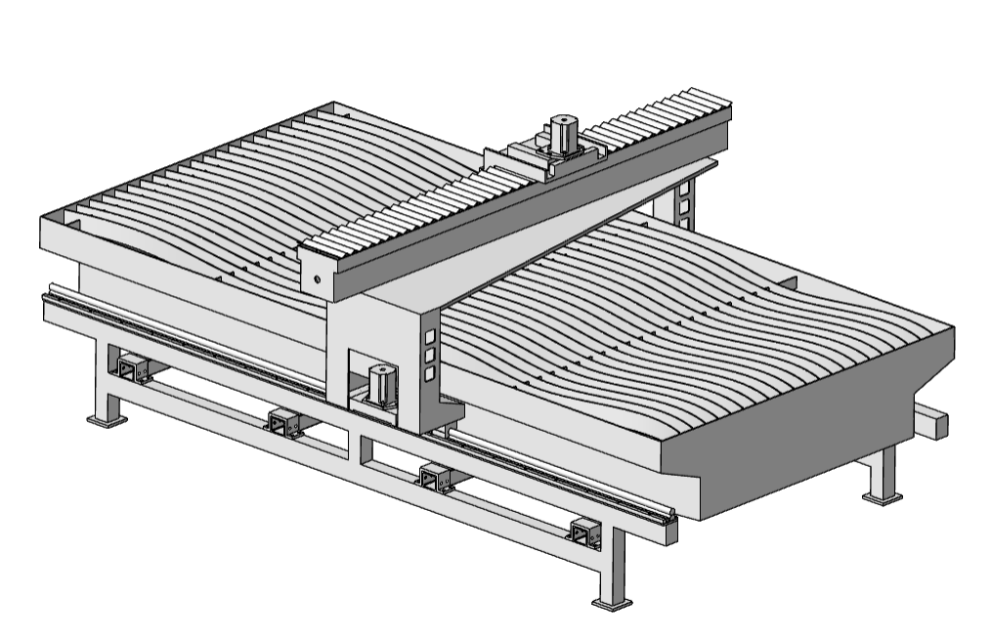

数控等离子切割机是一种结合数控技术与等离子切割工艺的自动化金属加工设备，通过数字化指令控制机床精准切割金属板材。其核心原理是利用高温等离子电弧的热能熔化金属，并借助高速气流排除熔融物形成切口。

方法：

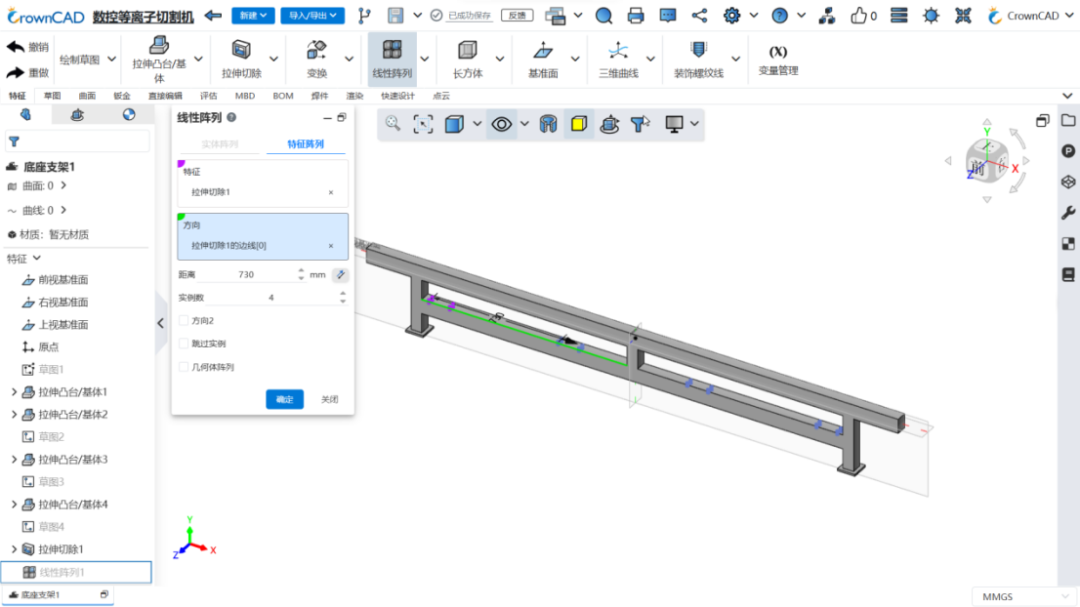

1、在绘制数控等离子切割机的模型零件过程中，可以使用线性阵列的命令生成有规律的通孔。

2、绘制机体零件部分时，可以利用抽壳命令，选择要删除的面，输入厚度参数，生成抽壳的实体特征。

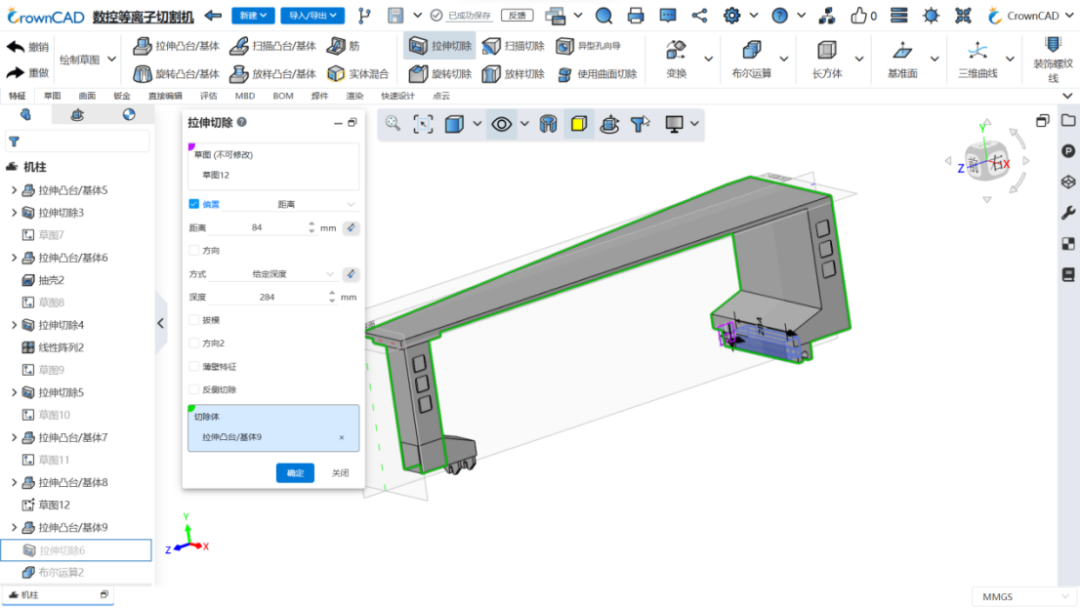

3、绘制数控等离子切割机的机柱部分时，可以直接利用一个草图分别进行拉伸凸台/基体和拉伸切除特征，形成实体内部效果。

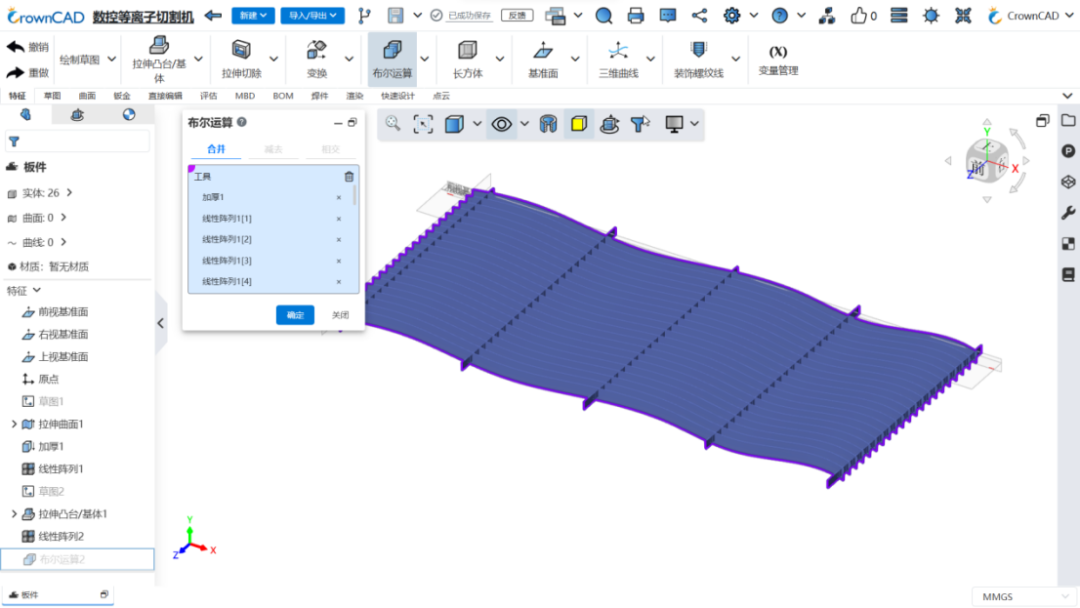

4、绘制板件零件时，要利用布尔运算命令将单个的实体零件合并成一个整体。

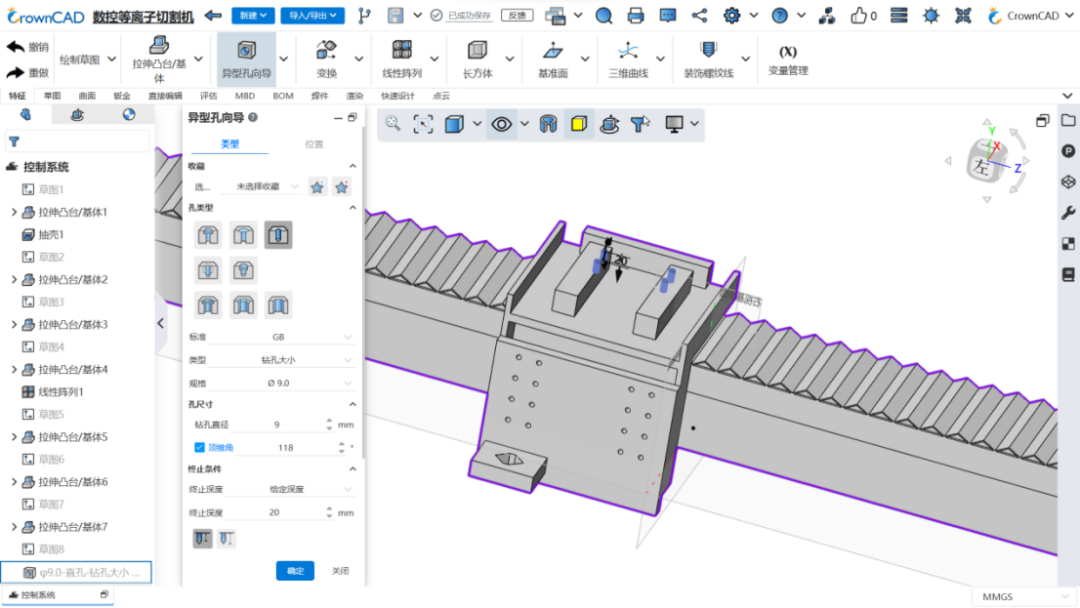

5、绘制数控等离子切割机的控制系统部分时，直接利用异型孔向导命令对实体进行打孔处理。

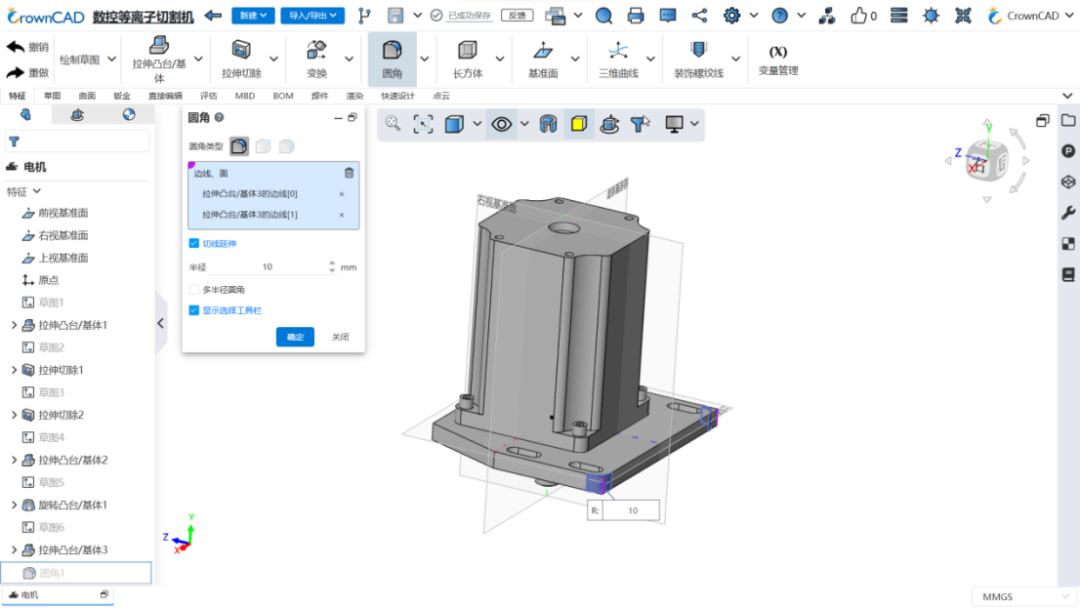

6、绘制电机零部件过程中，利用圆角命令优化实体模型。

7、将所有模型零件绘制完成以后，进入装配页面，利用标准零件库命令，插入所需的标准件。

8、零件全部插入完成以后，依次使用配合命令进行装配。

9、完成。
