推出突破性DDR5 12.8Gbps MRDIMM Gen2内存IP系统,助力云端AI技术升级

2天前浏览8
高性能数据中心和企业内存解决方案现已上市,欢迎客户垂询合作

中国上海,2025 年 5 月 7 日 —— 楷登电子(美国 Cadence 公司,NASDAQ:CDNS)近日宣布率先推出基于台积公司 N3 工艺的 DDR5 12.8Gbps MRDIMM Gen2 内存 IP 解决方案。该新解决方案可满足业内对于更大内存带宽的需求,能适应企业和数据中心应用中前沿的 AI 处理需求,包括云端 AI。Cadence® DDR5 MRDIMM IP 基于 Cadence 经过验证且非常成功的 DDR5 和 GDDR6 产品线,拥有全新的可扩展、可调整的高性能架构。此 IP 解决方案已与人工智能、高性能计算和数据中心领域的多家领先客户建立合作,在技术创新领域持续深耕。

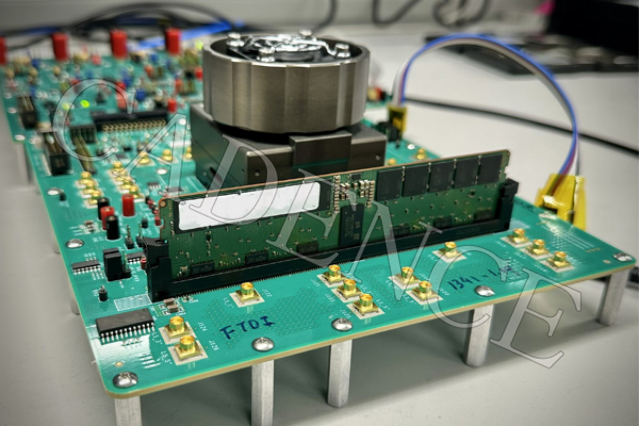

新 Cadence DDR5 IP 提供了一个 PHY 和一个高性能控制器作为完整的内存子系统。该设计使用最新面世的 MRDIMM(Gen2)在硬件上进行了验证,可实现出色的 12.8Gbps 数据速率,与使用现有 DDR5 6400Mbps DRAM 部件相比,带宽翻倍。DDR5 IP 内存子系统基于 Cadence 经过硅验证的高性能架构、超低延迟加密和行业卓越的 RAS 功能。DDR5 MRDIMM Gen2 IP 旨在实现具有灵活布局设计选项的先进 SoC 和小芯片(chiplet),而新架构允许根据单个应用需求对功耗和性能进行精细调整。



Micron 副总裁兼数据中心产品总经理 Praveen Vaidyanathan 说道: “Cadence DDR5 IP 产品组合结合 Micron 业内理想的基于 1γ(1 伽马)的 DRAM,可满足 AI 处理工作负载对更高内存带宽、高存储密度和高可靠性的快速增长需求。这些内存技术的突破性提升对赋能数据中心和企业环境中新一代 AI/ML 和 HPC 应用具有关键意义”。

“Cadence 的 DDR5 MRDIMM IP 系统解决方案与具有 Montage 内存缓冲的 MRDIMM 模块相结合,为新一代服务器提供了具有两倍带宽的高性能内存子系统”,Montage Technology 总裁 Stephen Tai 表示,“Montage 面向 MRDIMM 的 MRCD02/MDB02 芯片能够达到 12.8Gbps 的数据速率,可以很好地支持服务器和数据中心产品”。

“利用 Cadence 的 DDR5 12.8Gbps MRDIMM IP 系统解决方案,数据中心和企业应用可获得显著性能优势,众多大客户纷纷采用 Cadence 这一创新技术即是明证”,Cadence 高级副总裁兼芯片解决方案事业部总经理 Boyd Phelps 说道,“在提高标准的同时,此次新推出的先进内存 IP 系统也建立了一个路线图,为我们客户的下一代 SoC 和 小芯片(chiplet)产品提供了持续支持”。



Cadence 的 DDR5 控制器和 PHY 已通过 Cadence 的 Verification IP(VIP)进行 DDR 验证,可提供快速的 IP 和 SoC 验证签核。面向 DDR5 的 Cadence VIP 包括一个完整的解决方案,从 IP 到系统级验证与 DFI VIP、DDR5 内存模型和系统性能分析器。


来源:Cadence楷登
