探秘汽车 NVH 试验：从数据采集到静音设计的工程密码

7小时前浏览4

在汽车工程领域，NVH（噪声、振动和声振粗糙度）试验扮演着举足轻重的角色，它直接关乎汽车驾乘舒适度，是打造高品质汽车不可或缺的一环。今天，就让我们一同深入了解 NVH 试验的全过程，解锁从数据采集到静音设计的工程密码。

数据采集：精准捕捉振动噪声信号

数据采集是 NVH 测试的起点，也是整个试验的基石。硬件设备与数采软件协同发力，确保采集到高质量的数据。

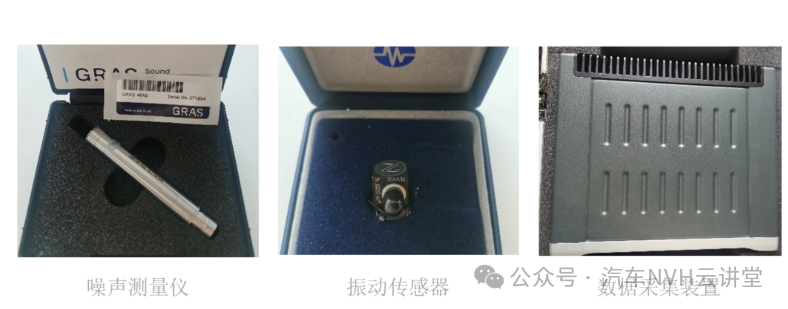

硬件设备：测试传感器，像麦克风传感器、加速度传感器等，宛如敏锐的 “触角”，将 NVH 测试的物理量转换为电信号。数据采集前端则对传感器产生的模拟信号进行放大调理、抗混叠滤波以及模 / 数转换等操作，使其转化为数字信号。这些设备共同为后续的分析处理提供原始数据支撑。

数采软件：它涵盖了通道设置、传感器校准、量程设置和数据采集等关键模块。在测试前，对数据采集设备的通道参数进行精心设置，确保传感器灵敏度、量程等参数精准无误，这就好比为相机设置合适的参数，以拍摄出清晰的照片，从而保障采集到的数据质量上乘。

信号处理与分析：挖掘数据背后的信息

采集到的数据犹如未经雕琢的璞玉，需经过信号处理与分析，才能提取出有价值的信息。

时域分析：直接在时间域上对信号展开分析，计算信号的均值、方差、自相关函数等，从时间维度洞察信号的特性，为后续分析奠定基础。

频域分析：借助傅里叶变换、功率谱密度分析等手段，将时域信号转换为频域信号，剖析信号的频率成分。这如同给信号做 “频谱 CT”，精准定位信号中不同频率的 “病灶”。

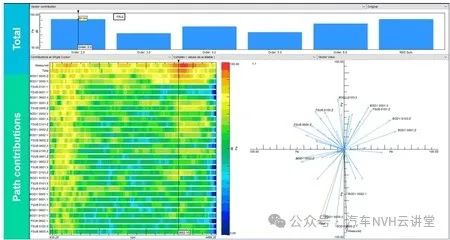

传递路径分析（TPA）：把机械系统简化成 “激励源 —— 传递函数 —— 接受体” 的分析模型，计算响应，识别激励源、频率函数，进而锁定目标响应处的主要贡献路径，为后续的问题定位提供方向指引。

问题识别与定位：精准揪出 NVH 问题根源

依据信号处理与分析的结果，能够精准识别出汽车 NVH 性能存在的问题，并将问题精准定位到具体的零部件或系统。

问题识别：通过严谨的分析，判断汽车在噪声、振动或声振粗糙度等方面是否存在问题，为后续的优化改进提供明确目标。

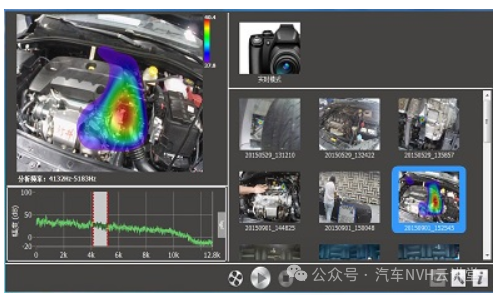

问题定位：声学照相机、声学阵列等高科技手段大显身手，结合锤击实验和传感器收集的数据，测试各个零部件的振动频率，从而揪出容易产生共振的部位或噪声源，为静音设计与优化指明方向。

静音设计与优化：多管齐下打造静谧空间

针对识别出的问题，工程师们施展浑身解数，运用多种手段进行静音设计与优化，以提升汽车的 NVH 性能。

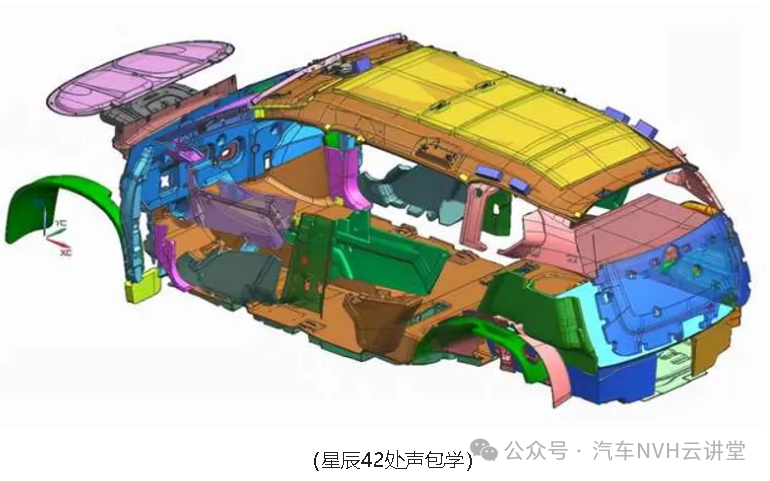

声学包设计：依据不同噪声频率、震动源以及材料特性，科学设计和开发声学包。吸音材料、隔音材料等的巧妙运用，为车内营造出静谧的环境，就像为汽车披上了一层 “静音盔甲”。

结构优化：对汽车结构进行优化设计，改变零部件的振动频率、阻断力的传递路径等，从源头上降低振动和噪声的传递效率，让汽车的 “骨架” 更趋完美，减少 NVH 问题的产生。

主动降噪技术：引入 ANC（Active Noise Control）主动降噪技术，通过发出与噪声相反的声波来抵消噪声。这宛如一场 “声波对抗战”，巧妙地将噪声化于无形，为驾乘者带来更纯净的听觉享受。

验证与改进：持续打磨 NVH 性能

静音设计与优化并非一蹴而就，需要经过验证与改进的反复打磨，才能确保汽车的 NVH 性能达到预期目标。

验证测试：在不同的工况和路况下进行全面测试，检验汽车的 NVH 性能是否满足设计要求。这就好比对汽车进行一场场严苛的 “考试”，全方位评估其 NVH 表现。

持续改进：根据验证测试反馈的结果，对静音设计和优化方案进行持续改进和完善。这体现了一种精益求精的工匠精神，不断提升汽车的 NVH 性能，增强其市场竞争力。

综上所述，NVH 试验是一个复杂而系统的工程过程，涵盖了数据采集、信号处理与分析、问题识别与定位、静音设计与优化到验证与改进等多个关键步骤。各环节紧密相连、环环相扣，每一个环节都凝聚着工程师们的智慧与心血，只为打造出 NVH 性能卓越的汽车，为驾乘者带来舒适、静谧的出行体验。汽车制造商也借助这一试验不断提升汽车品质，在激烈的市场竞争中脱颖而出，驶向更广阔的市场蓝海。
