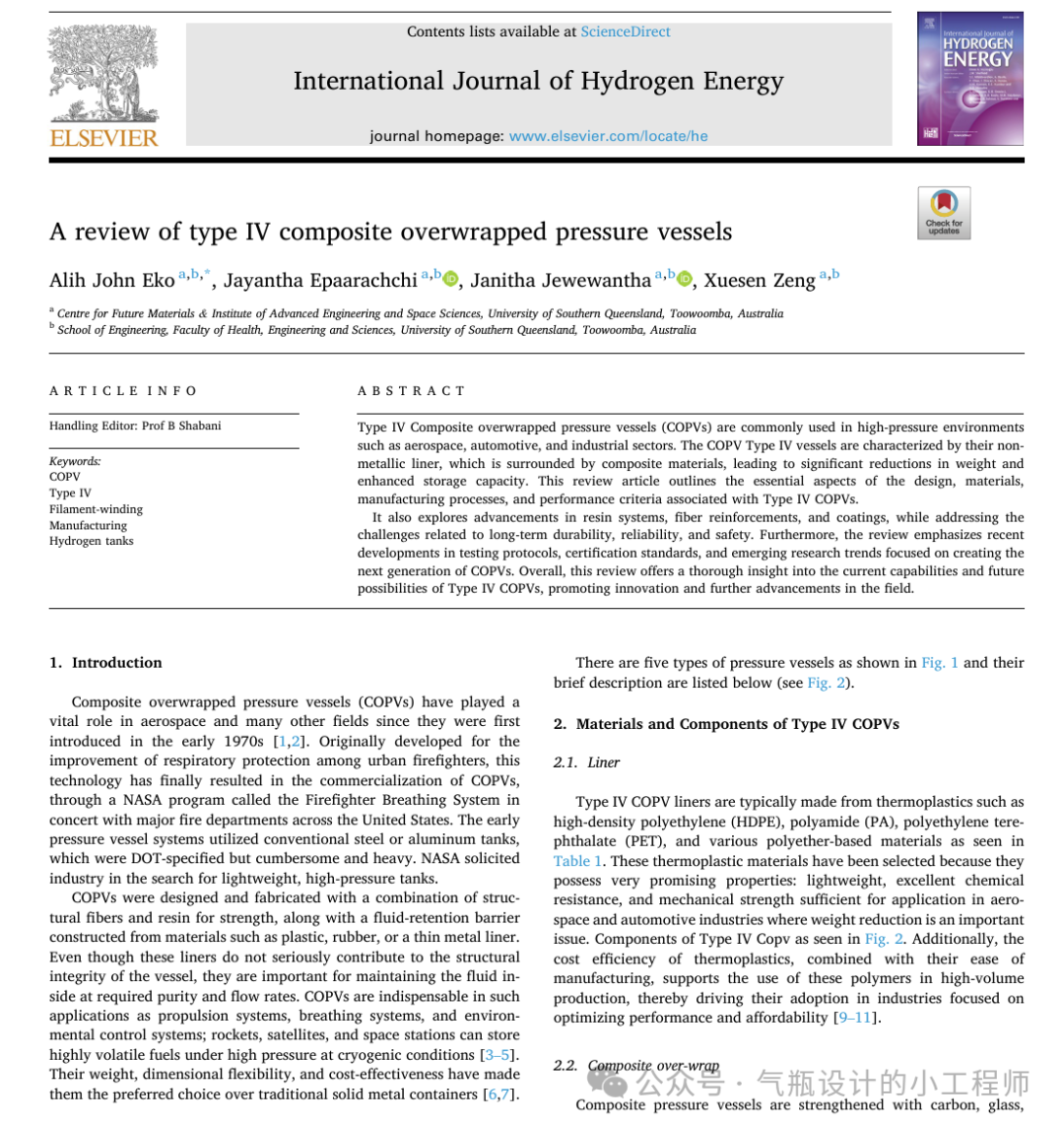

澳大利亚南昆士兰大学发表综述：IV 型复材料压力容器研究进展

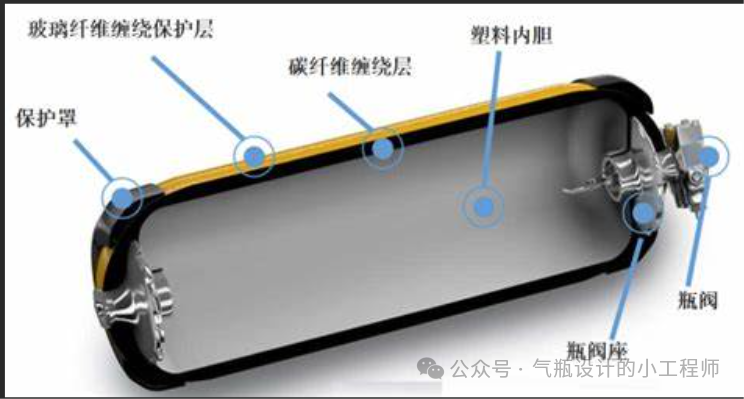

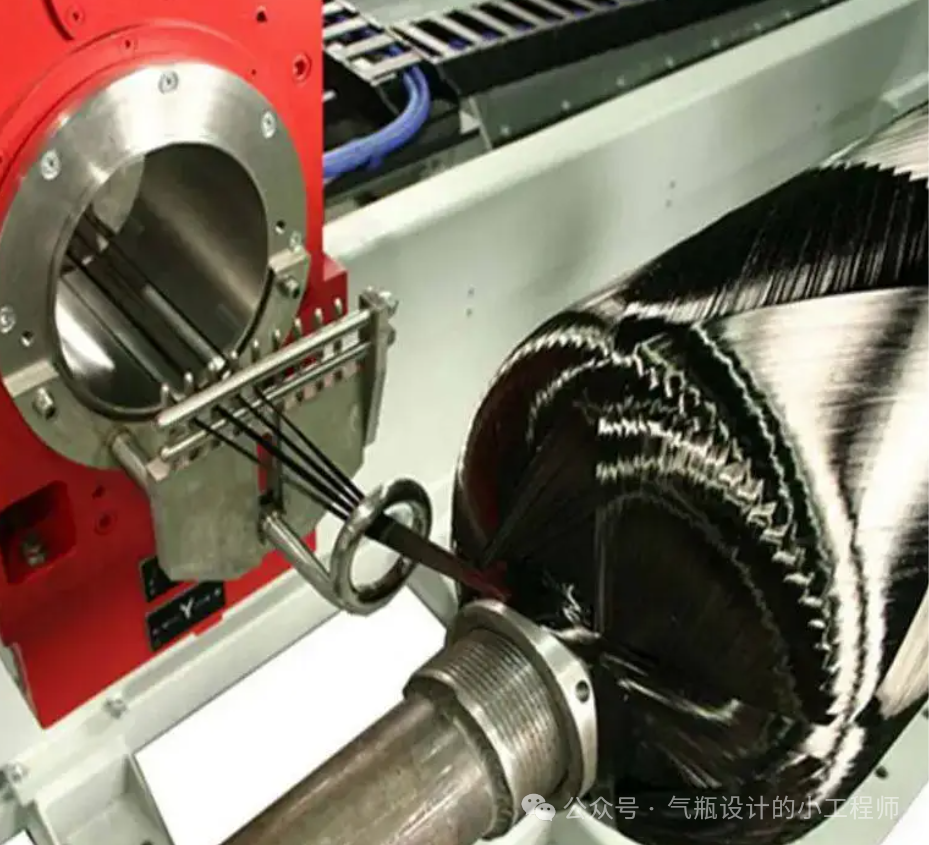

大家节日快乐，今天让我们一起学习一下张力张力是啥？简单说，就是缠气瓶时纤维 “拉多紧”。这根 “松紧带” 直接决定气瓶的安全和寿命，划重点：不是越紧越好，也不是越松越稳！一、对力学性能的影响强度与刚度张力不足：纤维松弛导致层间贴合不紧密，空隙率增加，整体结构刚度下降，受载时易发生纤维滑移或分层，降低拉伸、抗压强度及爆破压力。 张力过大：纤维过度拉伸，超过弹性极限后产生塑性变形，甚至断裂，纤维本身的强度储备被消耗，导致复合材料强度下降。同时，过高张力可能引起纤维轴向应力集中，降低环向强度均匀性。 各向异性分布张力不均会导致纤维在环向、轴向的排列密度不一致，破坏设计的力学平衡（如环向纤维承担内压环向应力，轴向纤维承担轴向应力），使气瓶在高压下出现局部应力集中，易发生开裂或爆破。 二、对结构均匀性的影响层间密实度合适的张力可确保纤维紧密排列，减少层间间隙，提升结构密实度；张力不足或波动会导致缠绕层厚度不均、气泡残留，影响整体均匀性，降低抗疲劳性能。尺寸精度张力控制不当会导致气瓶外形尺寸偏差（如椭圆度超标），影响密封性和装配精度，尤其对高压气瓶的安全性能至关重要。三、对树脂浸渍与界面性能的影响树脂浸润效果张力适中时，纤维束展平展开，利于树脂渗透，形成良好的界面结合；张力过大则纤维束紧密压缩，树脂难以浸润内部，形成干斑或贫树脂区；张力过小导致纤维松散，树脂分布不均，易产生富树脂区，两者均会降低界面剪切强度，引发层间失效。固化应力缠绕张力与固化过程中的热收缩相互作用，若张力过高，固化后纤维内部残留拉应力，树脂承受压应力，长期使用中易因应力松弛导致结构性能衰减。 四、对疲劳与寿命的影响循环载荷下的耐久性张力不均会导致纤维在交变应力（如充气 - 放气循环）下受力不一致，局部纤维提前发生疲劳断裂，进而引发连锁破坏，显著缩短气瓶使用寿命。 裂纹扩展速率张力不当产生的微缺陷（如空隙、纤维损伤）会成为裂纹源，加速裂纹在高压载荷下的扩展，降低安全裕度。 五、对生产效率与成本的影响张力过高：增加纤维断裂风险，导致废品率上升；需更大的驱动力矩，增加设备能耗。 张力过低：缠绕层数需增加以弥补强度不足，导致材料浪费、重量超标，违背气瓶轻量化设计目标。 六、工程控制要点张力范围优化：需结合纤维类型（如碳纤维、玻璃纤维）、树脂体系、缠绕角度（环向 / 螺旋向）及气瓶设计压力，通过试验确定最佳张力区间。 动态控制技术：采用张力传感器与闭环控制系统，实时监测并补偿张力波动（如排线摩擦、纤维卷直径变化引起的张力变化）。 质量检测：通过超声检测、水压爆破试验等验证缠绕层密实度与整体强度，反推张力工艺的合理性。 总结纤维缠绕张力是决定气瓶性能的核心因素，需在 “纤维强度利用率”“结构均匀性”“界面结合” 三者间取得平衡。张力不足导致强度和耐久性下降，张力过高引发纤维损伤和应力集中，均会威胁气瓶安全性。来源：气瓶设计的小工程师
