第50期
在工业制造与设备维护领域,不锈钢与镍基合金因其优异的耐腐蚀性、高温强度及综合力学性能,被广泛应用于石油化工、核电、航空航天等严苛工况环境。然而,当涉及两者的异种材料焊接时,工艺选择与材料匹配性成为亟需解决的技术难题。
不锈钢与镍基合金的焊接不仅面临组织性能差异带来的挑战——如热裂纹敏感性、稀释效应引发的成分偏析,还需兼顾焊缝的耐腐蚀匹配性。尤其在逆向操作(如用不锈钢焊材焊接镍基母材)时,凝固裂纹频发、耐蚀性骤降等问题,严重制约了焊接结构的可靠性。
为深入探讨这一问题,本文整理了一场由焊接工程师、材料学者及行业实践者参与的专题讨论。通过理论分析、试验验证与案例剖析,群组成员从多个维度揭示了裂纹成因(如低熔点共晶析出、奥氏体凝固模式转变),提出了工艺优化策略(如焊接顺序控制、δ铁素体调控、杂质严格管控),并针对耐蚀性冲突、异种金属电化学腐蚀风险等争议点展开辩论。
本文以问答形式系统梳理讨论成果,旨在为工程实践提供理论参考与技术指导,同时也为后续研究(如铁素体作用机制、新型焊材开发)指明方向。

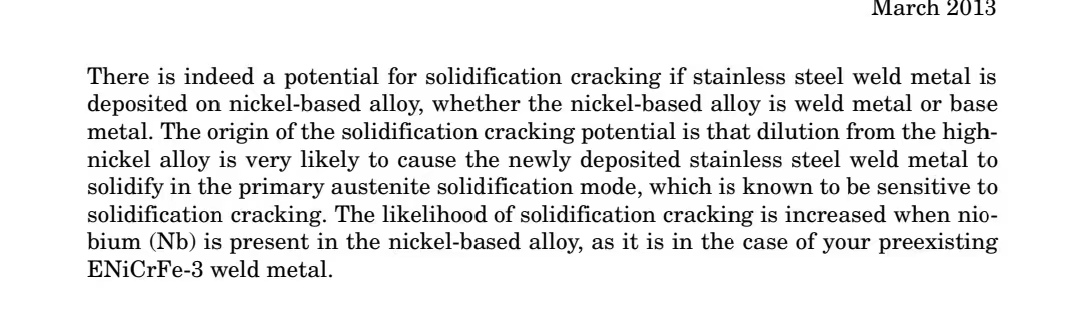

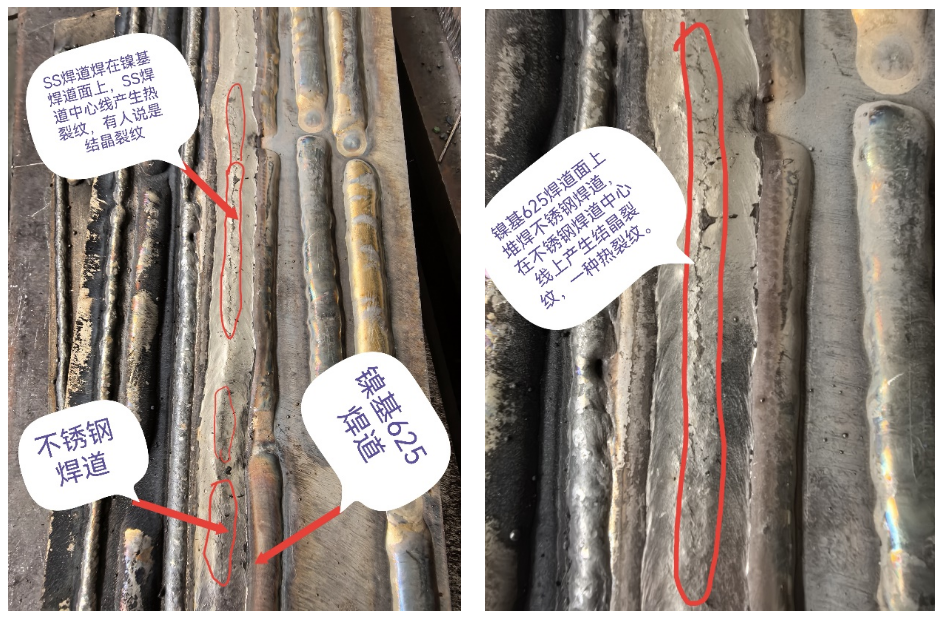

A: 一般情况下,不锈钢可以用镍基焊材焊接,但反向操作(用不锈钢焊材焊接镍基合金)容易导致热裂纹。试验表明,在镍基625焊道上堆焊奥氏体不锈钢时,焊缝中心线出现严重裂纹。
@李教授

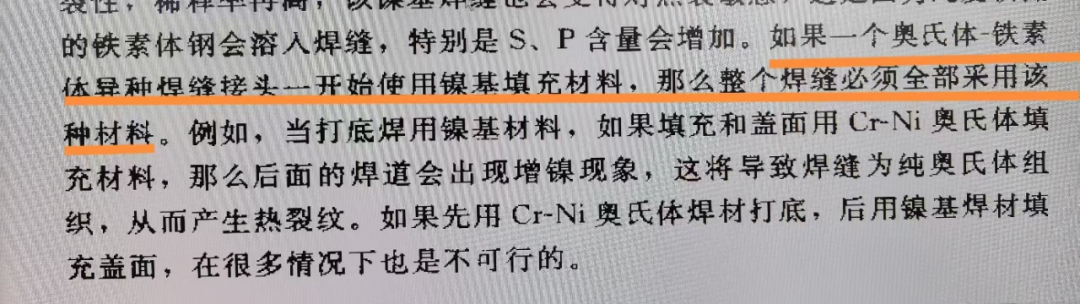

A: 焊接顺序影响结果。若先用镍基焊材打底,再用不锈钢焊材覆盖,易产生热裂纹;反之则不会出现裂纹。
@戴教授
A: 若将镍基焊缝完全打磨干净后再用不锈钢焊材焊接,理论上可行,但实际操作中难以彻底清除,且耐腐蚀性可能不达标。
@邢教授
A: 镍基合金中的Ni元素向不锈钢焊缝扩散,促使奥氏体相持续转化。焊缝中心凝固最晚,铁素体完全转化为奥氏体时,晶格结构从体心立方(BCC)变为面心立方(FCC),伴随组织应力、金属间化合物(如碳化物)及低熔点共晶物析出,最终引发凝固裂纹。
@李教授
A: 根本原因是低熔点共晶物(如硫、磷杂质形成的共晶)在焊缝中心线析出,导致晶界弱化。
@邢教授

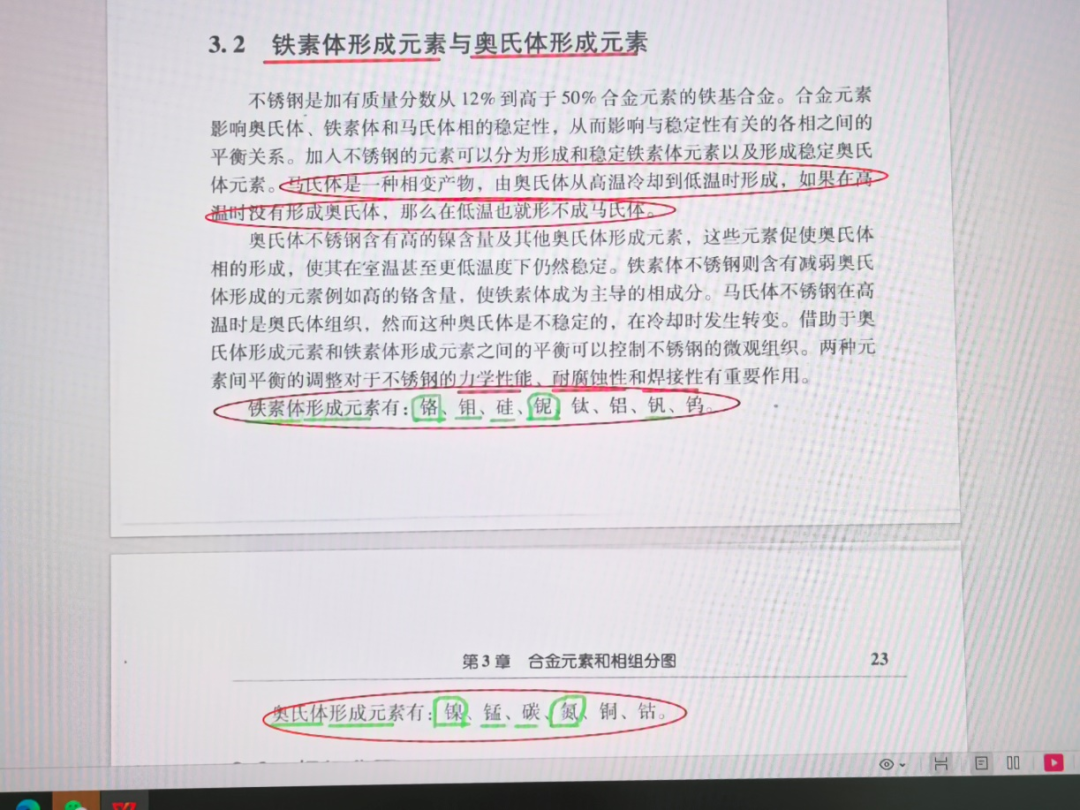

A: 镍基合金的凝固模式为纯奥氏体,对杂质敏感,而奥氏体不锈钢焊缝中若缺乏δ铁素体(高温铁素体),抗裂能力会显著降低。
@杨教授
A: 控制焊接线能量和焊缝拘束力,避免过热;在奥氏体焊缝中引入少量δ铁素体(约3-8%),可提升抗裂性。
@范教授
A: 严格限制焊材中的硫、磷等杂质含量,减少低熔点共晶形成的可能。
@邢教授
A: 优先选择平焊或凸焊位置,优化焊接工艺参数(如电流、速度),并确保焊材杂质含量低。
@杨教授
焊接镍基合金时,腐蚀性能是否会受影响?
A: 镍基合金的耐腐蚀性远高于不锈钢。若用不锈钢焊材焊接镍基母材,焊缝的耐蚀性无法匹配镍基合金,可能成为腐蚀薄弱点。
@杨教授
A: 即使焊接无裂纹,异种金属焊缝的电化学腐蚀风险仍较高,需根据工况谨慎选择焊材。
@邢教授
焊接顺序对结果有何影响?
A: 先用不锈钢焊材焊接镍基合金,再用镍基焊材覆盖,可能降低裂纹风险;反向操作则易因稀释效应导致组织不稳定。
@戴教授
A: 若在镍基焊缝上直接堆焊不锈钢,镍元素稀释会改变不锈钢焊缝的凝固模式,增加裂纹敏感性。
@李教授
铁素体在焊接中的作用是什么?

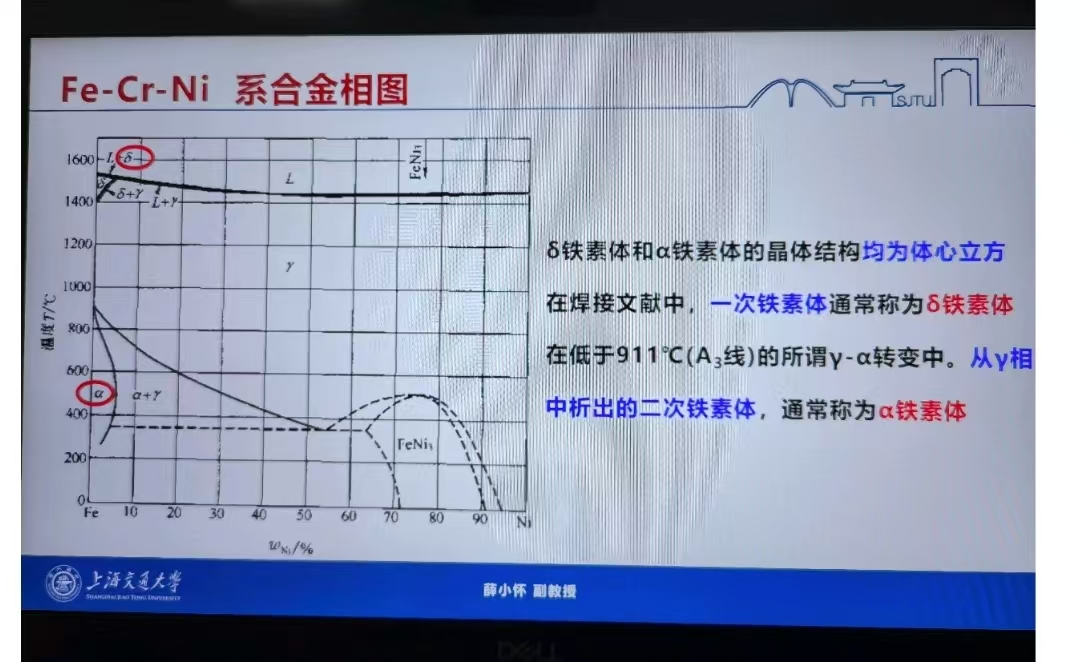

A: δ铁素体可吸收硫、磷等杂质,减少低熔点共晶的形成,同时缓解焊接应力,抑制热裂纹。但需注意,只有高温铁素体(δ相)有此作用,其他铁素体类型无此效果。
@杨教授
A: 文献表明,奥氏体不锈钢焊缝中含3-10% δ铁素体时,抗裂性最佳。
@范教授
A: 纯奥氏体焊缝(无δ铁素体)对杂质更敏感,需严格控制焊材成分。
@邢教授
是否所有不锈钢焊材均不适用于镍基合金?
A: 并非绝对,若不锈钢焊材杂质含量极低,且耐蚀性要求不高,可尝试,但需严格工艺控制。
@杨教授
A: 实际应用中,出于性能和可靠性考虑,建议优先选用镍基焊材焊接镍基合金。
@李教授
1、慎用不锈钢焊材焊接镍基合金,热裂纹和耐蚀性不足是主要风险;
2、关键控制因素:焊材杂质含量、δ铁素体比例、焊接顺序及工艺参数;
3、替代方案:完全清除镍基焊缝后使用不锈钢焊材,或采用镍基焊材打底+不锈钢覆盖的复合工艺。
本文由焊割在线整理发布,转载请注明。
