HyperMesh宝典丨Midmesh专用工具箱
近些年来整车建模越来越精细，特别是对塑料件的建模要求越来越高，塑料件中面网格成了目前最麻烦的建模工作之一，占了绝大部分工作量。HyperMesh开发团队一直在持续改进相关功能，预计2026版本会有几个中面网格方面的重磅功能发布，其中包括基于AI算法的相似特征识别等。这些工具会极大提高建模效率，减少重复劳动。
本文的目标是在HyperMesh2025版本的基础上，根据中国二次开发部门胡绍智开发的中面网格编辑工具，结合实践经验，理顺中面网格建模思路，提高建模效率。

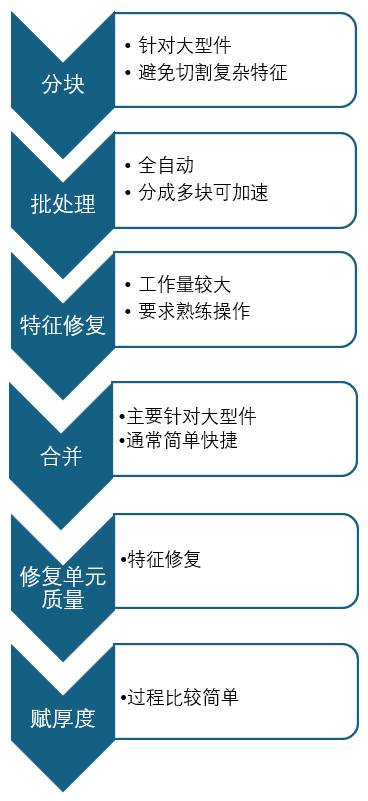

大型塑料件和铸造件（简单件没必要分块）的建模主要分成以下几个步骤：
从视频大家应该能感觉到以下几点：
能用align解决的就不用project。
尽量使用基于edge编辑的操作，尽量减少基于Element和Node级别的操作。
单元质量的90%通过特征编辑和Rebuild解决。
接下来介绍二次开发工具的功能和使用方法。

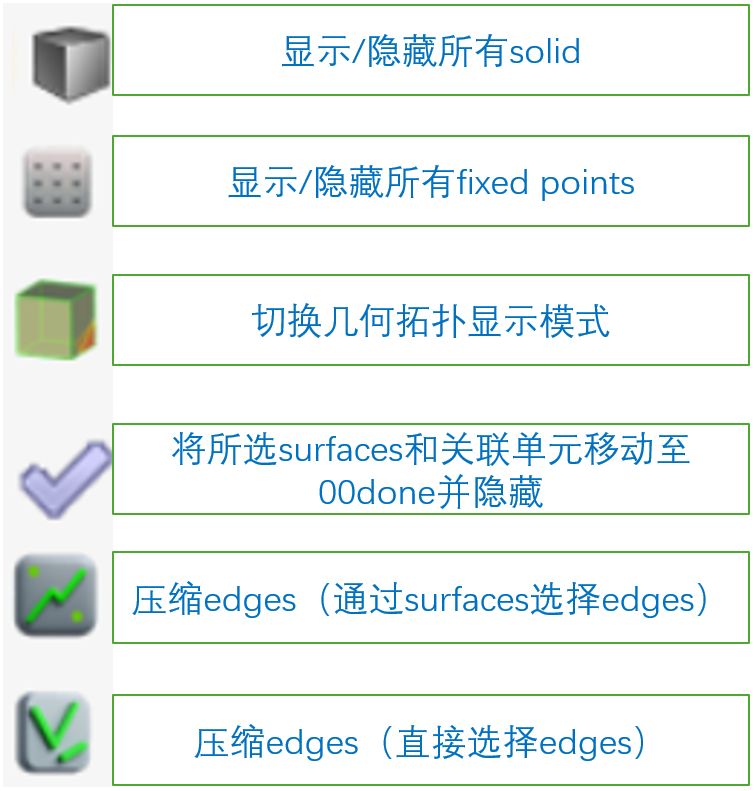

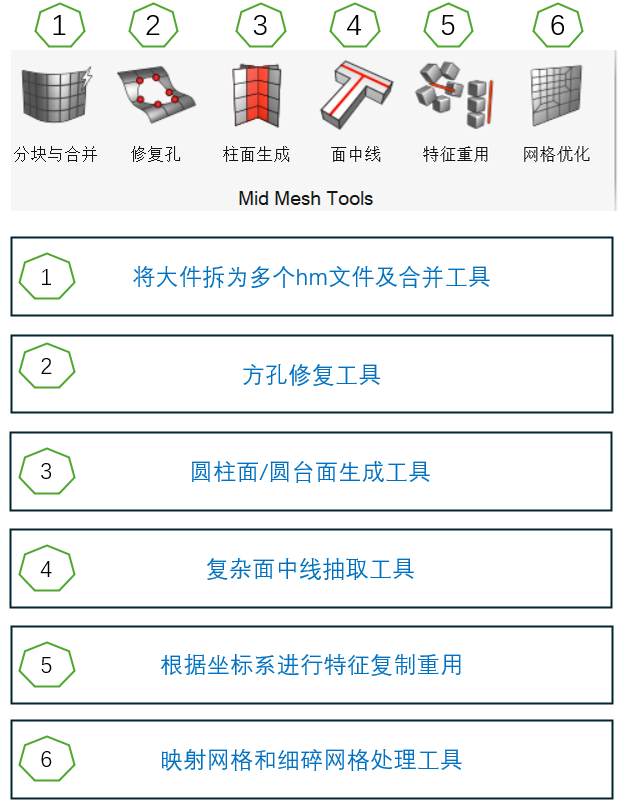

把一部分高频工具放在了工具栏：
实际上，我们在实际使用的时候连移动光标到工具栏都嫌不够快，所以我们会将这些操作定义为快捷键。

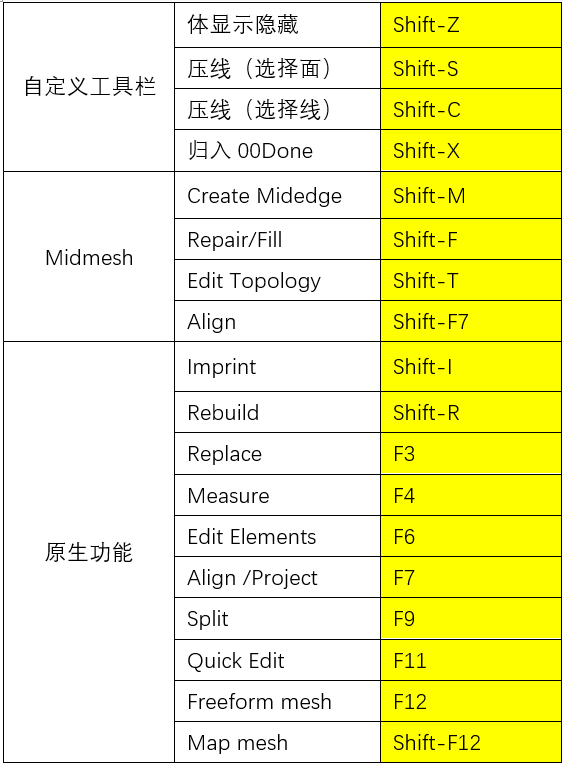

常用快捷键（可以根据自己喜好修改）：
注意：如果快捷键失效。
需要关闭软件后（建议以管理员权限）运行。
"..\ Altair \ 2025\ hwdesktop \utility \HWCleanup \ HyperworksWindowsCleanup.bat"
重新打开软件后先加载扩展。

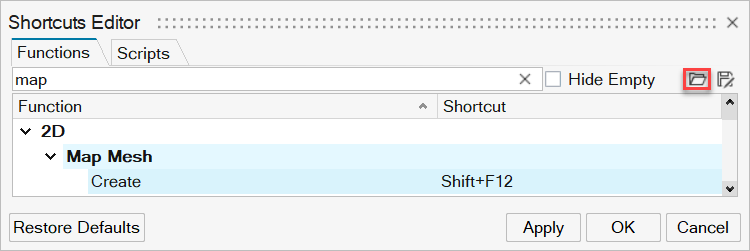

载入midmesh_ hotkeys.xml。
Scripts处的路径需要根据实际情况调整。

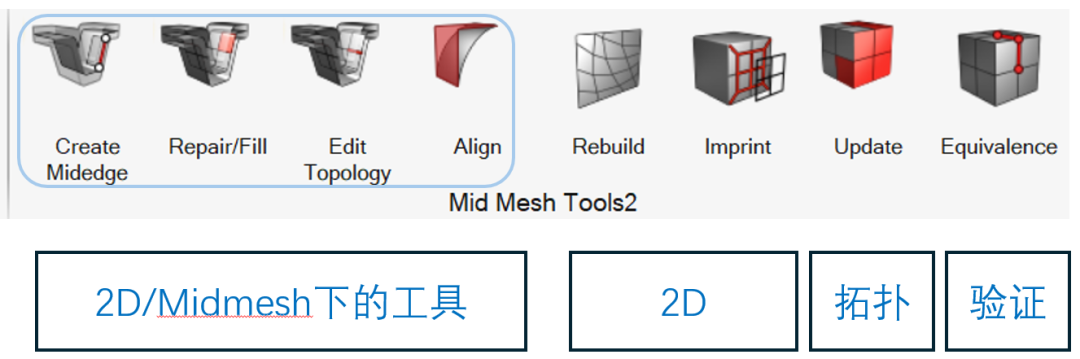

在建模过程中会用到各种各样的HyperMesh自带工具，为了减少切换和找工具的麻烦，节约时间，我们把一些特别常用的工具集中到了自定义工具带，如下图所示：
接下来讲二次开发工具箱的使用方法：
分块与合并

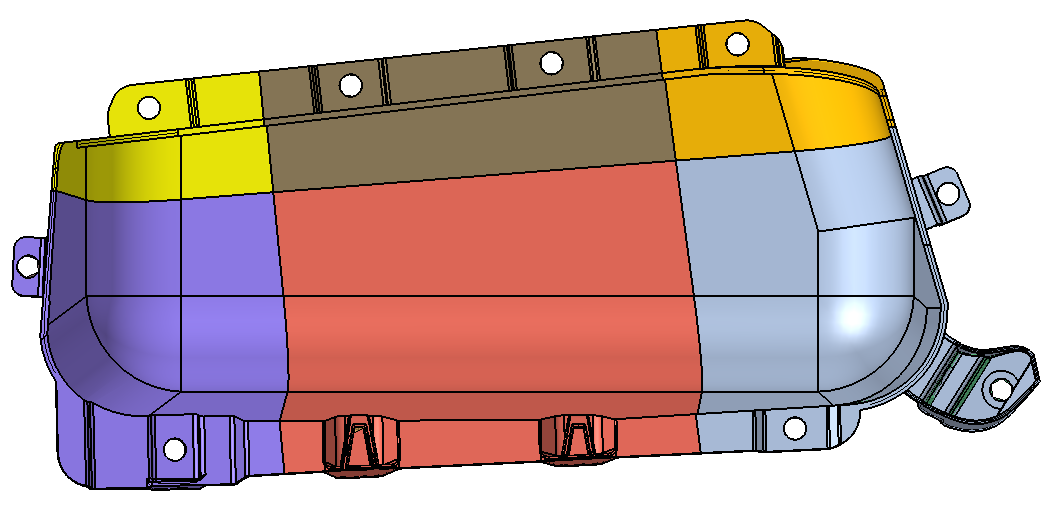

大型件可以考虑先将体切成若干块再进行midmesh的生成，这样做的好处是：
Batchmesher划分midmesh的速度更快。
Batchmesher划分完毕后每个部分是单独的hm文件。
Align时选择CAD上的面和线都容易。
模型结构简单，容易弄清楚各个部位应该采用什么样的网格。
模型检查也容易。

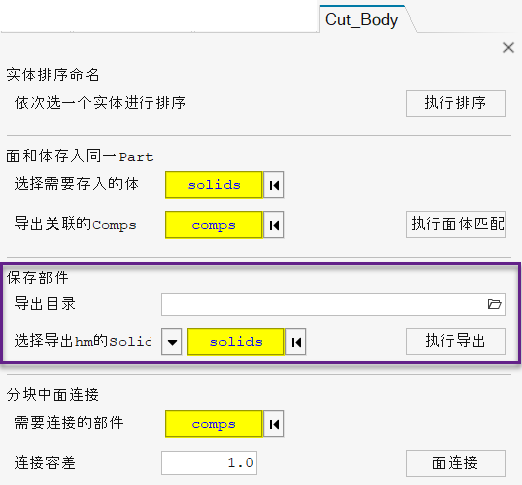

切割时可以只切割体，也可以先midmesh然后切体的时候顺便把midmesh也分好组，合并工具在同一工具下提供。基本的使用可以直接在切割完毕后采用下图框中的工具保存为多个hm文件。
详细使用说明可以参考B站相关教学视频（搜索midmesh2025）
修复孔
修复孔

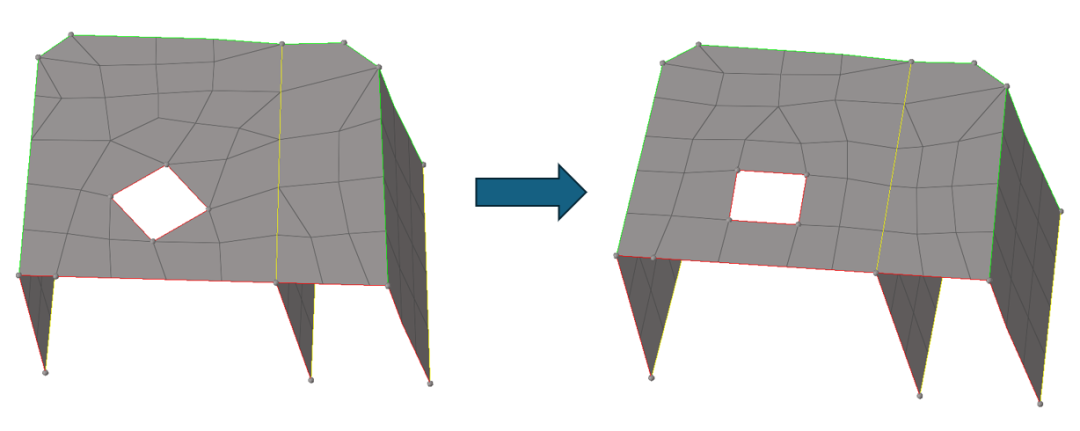

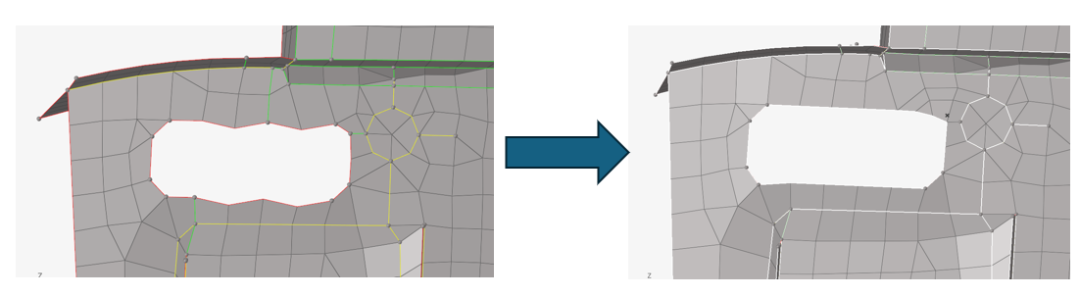

处理一些只能划分为四边形的小圆孔及一些长条孔。
柱面生成
柱面生成
提取空心圆柱中面的功能。
实心圆柱六面体四面体网格生成功能。
面中线
面中线

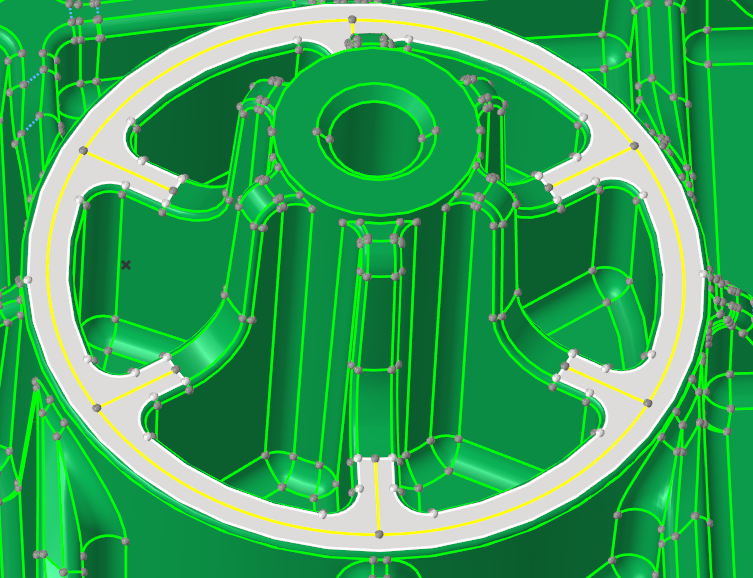

用户选择一个复杂面生成中线（1D单元）。
特征重用
特征重用
根据坐标系进行特征的复 制和定位。
网格优化
网格优化
目前只发布了映射网格和查找细小单元的功能。

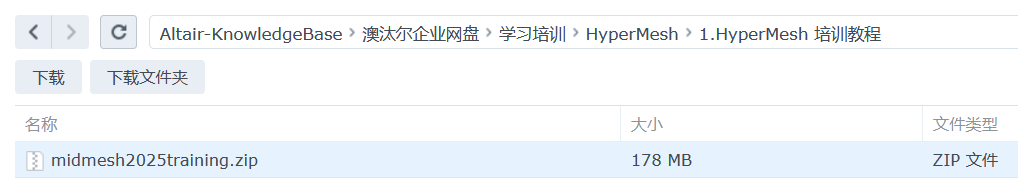

工具请到Nas网盘免费下载使用，具体用法参考B站教程。
