Fluent入门验证案例 | 非预混燃烧仿真（一）
本案例对非预混燃烧进行了仿真计算。空气和甲烷作为单独的流进入环形室。空气问题以漩涡射流的形式出现，也以轴向速度的单独共流形式出现。两种气流都不含甲烷。物质混合和燃烧在轴对称室中进行。考虑了辐射传热。为基础入门案例，适合刚接触fluent软件的读者练手实用。

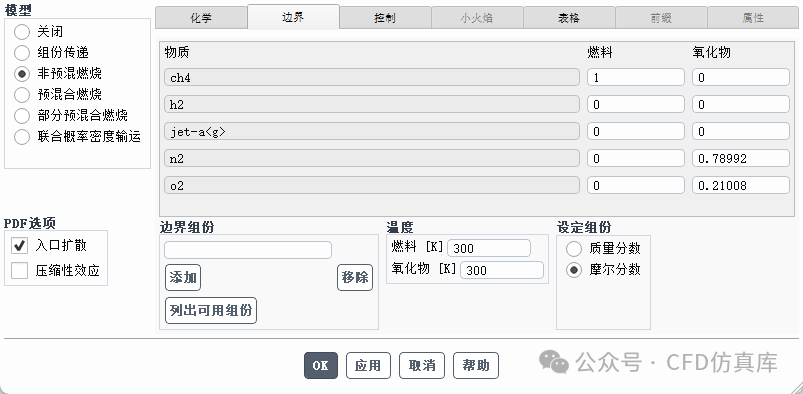

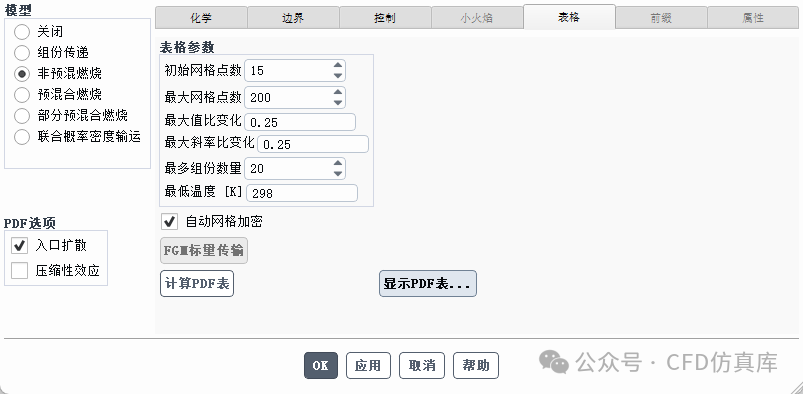

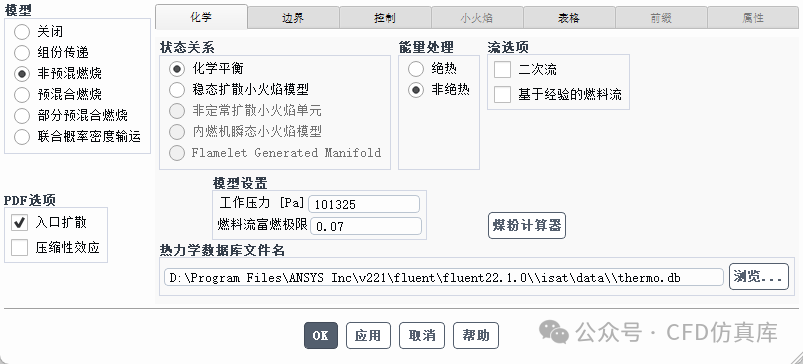

组分模型相关设置比较繁琐，各部分的设置如下所示：
3.4 边界条件设置
甲烷材料入口速度设置为32.7m/s，具体设置如下图所示：

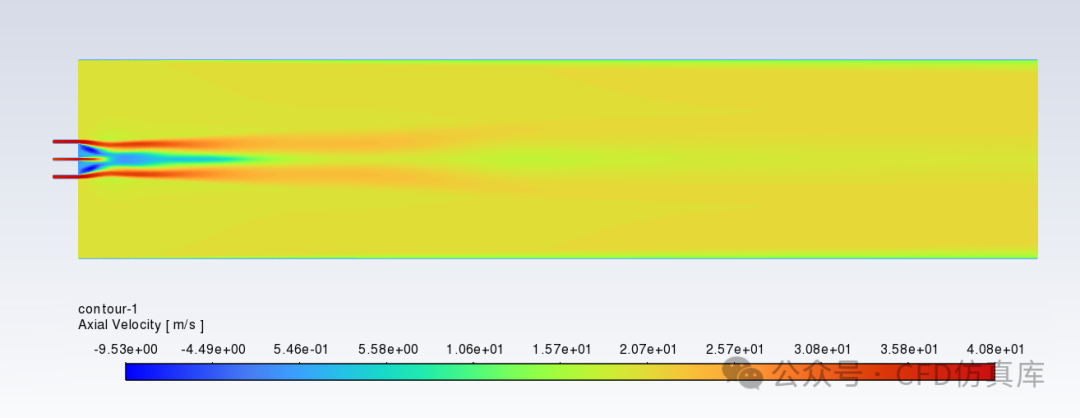

对非预混燃烧仿真计算结果进行可视化处理，速度结果如下图所示：

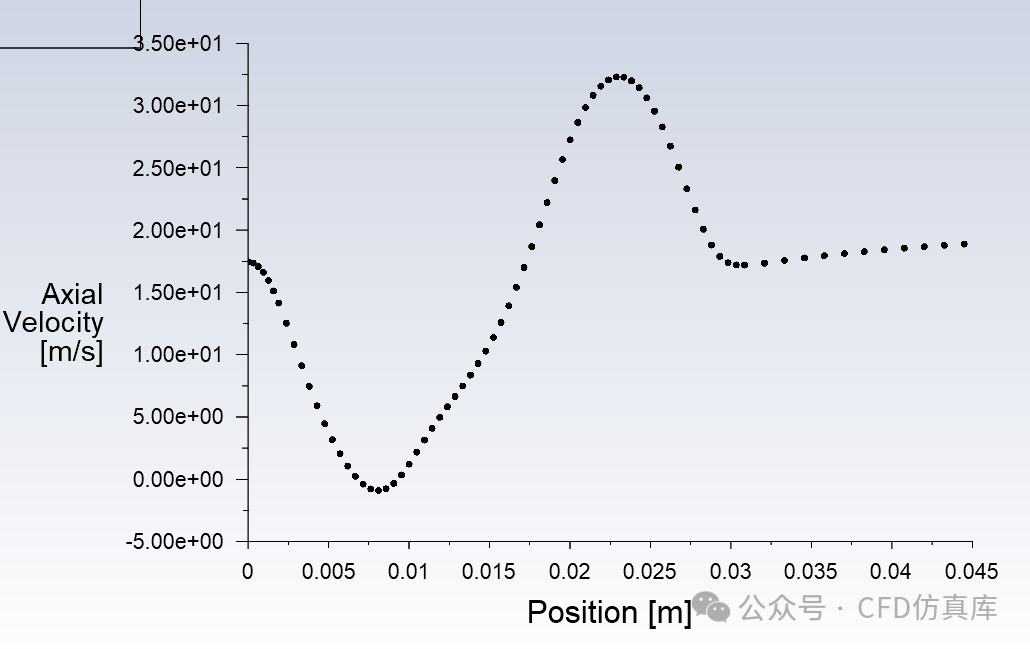

并对出x40mm处的的速度分布比较进行了检测，相关结果如下图所示，可以发现与相关验证案例的计算结果基本一致，可以满足需求：
来源：CFD仿真库
1 workbench 设置

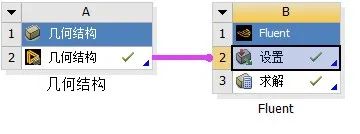

本案例具体设置如下图：
2 SCDM 设置
2.1 导入几何

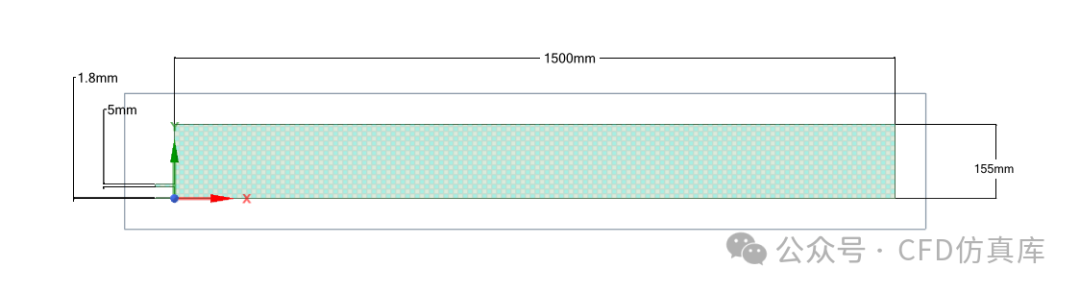

本案例的模型十分简单，此处采用二维模型进行相关计算，具体的模型参数如下图所示：

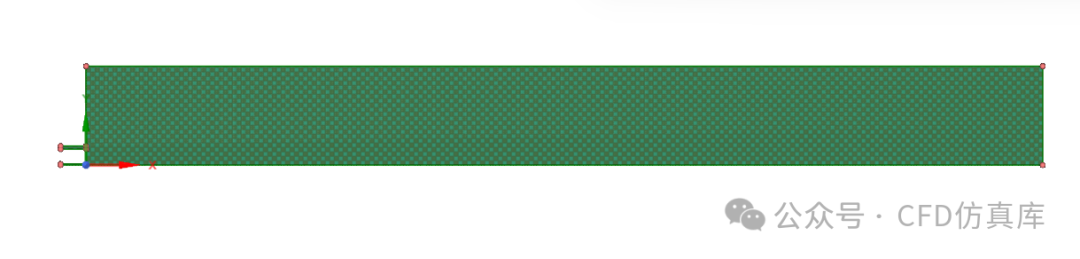

2.2 网格设置
3 FLUENT 设置
3.1 General设置与网格导入

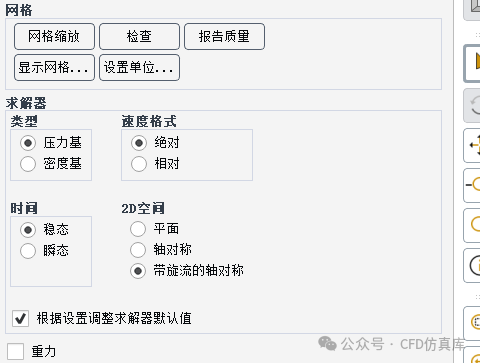

首先导入网格，然后勾选为稳态计算，选择带旋流的轴对称，并选择压力基求解器。
3.3 模型设置

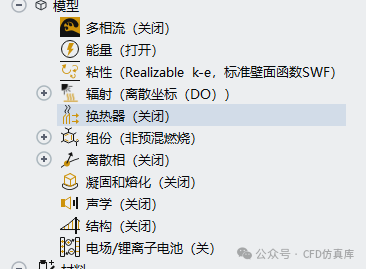

由于是对非预混燃烧展开相关的仿真计算，因此本案例所选用的模型为ke模型，并开启能量方程和组分模型，相关设置如下如所示：

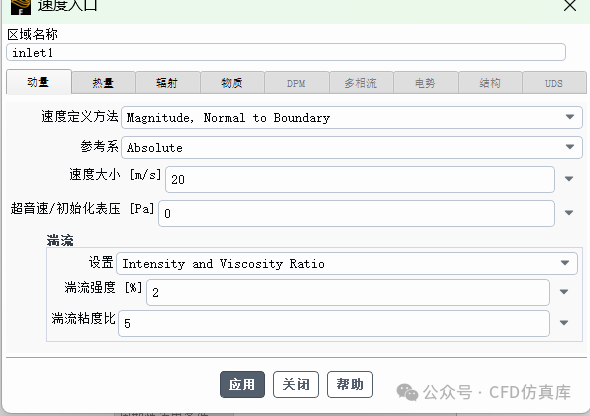

此处对速度进口展开相关设置，inlet1的速度大小为20/s。具体设置如下图所示：

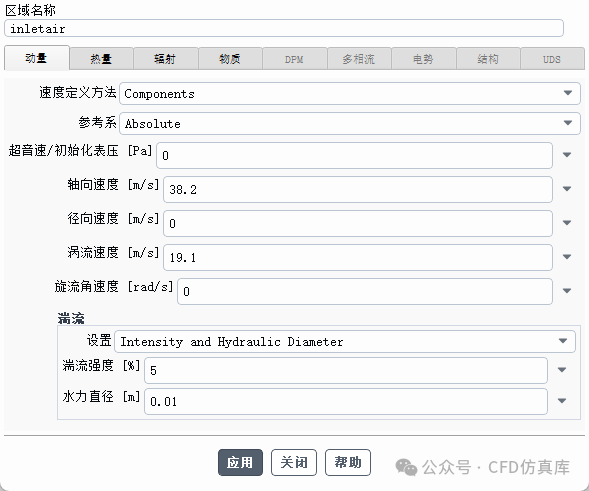

空气速度入口的设置如下所示，轴向速度为38.2m/s，涡流速度为19.1m/s，并设置相对应的湍流参数，具体设置如下图所示：
3.5 初始化设置
进行标准初始化设置，具体设置如下图：
3.6 计算设置

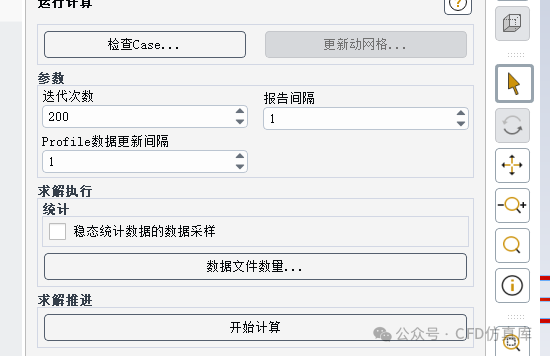

此处进行的计算设置如下，对仿真结果进行计算：
4 后处理结果
4.1 后处理结果
