模态分析中的一阶到六阶是什么意思？
不知道你有没有想过，无论是汽车、飞机、桥梁，还是手机、家电，任何物体在受到外界激励时都可能发生振动。而振动过大轻则导致噪音，重则引发结构疲劳甚至断裂。
如何预判和控制振动？模态分析就是工程师的“利器”，而其中的“一阶到六阶模态”更是理解结构振动的核心密码。
01
什么是模态？什么是“阶数”？

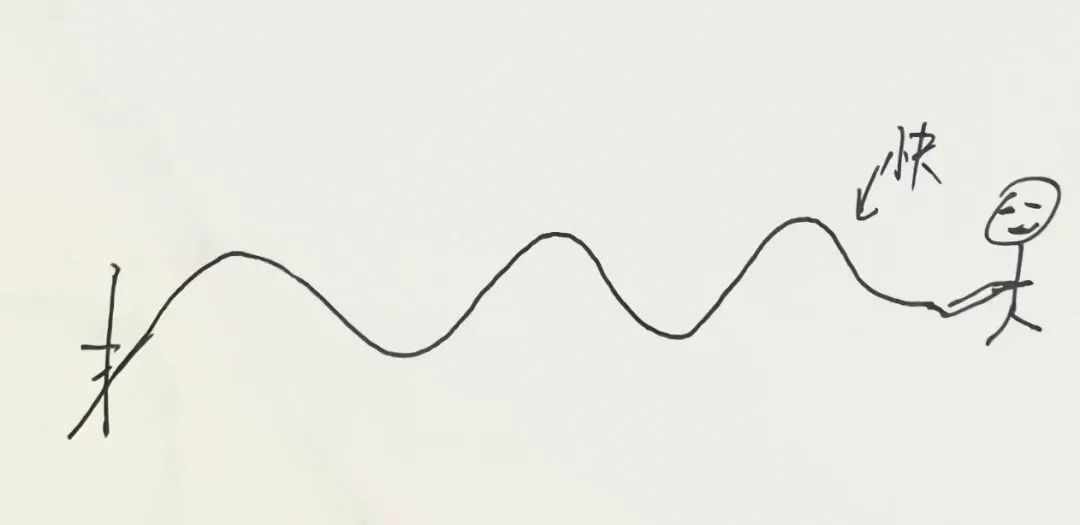

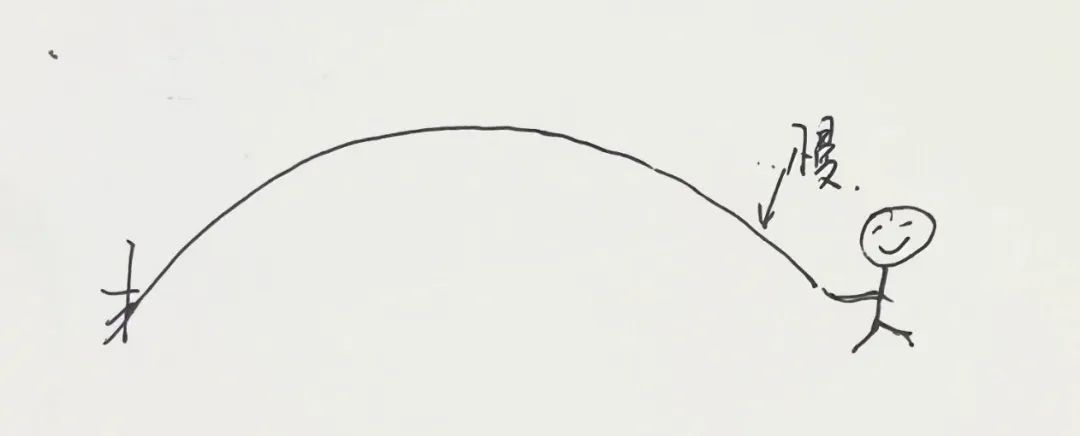

模态是结构在特定频率下的固有振动形态。就像吉他弦振动时会形成不同的波形，结构在振动时也会呈现出不同的“振动模式”，这就是模态。
而阶数则表示不同的振动形态的排序。一阶模态对应最低的固有频率和最简单的振动形态，随着阶数升高，频率增加，振动形态也变得更复杂。
02
一阶到六阶模态，分别代表什么？
1、一阶模态
定义：一阶模态是结构振动的基本形态，具有最低频率和最大能量贡献。
振型：通常表现为结构整体的简单弯曲或扭转。
意义：直接反映结构的整体刚度与质量分布合理性。通过一阶模态频率可判断结构是否满足抗共振设计要求，例如桥梁或建筑的一阶频率需避开常见外部激励（如风振、交通荷载）的频率范围。
特点：最低频率，结构整体沿一个方向弯曲或扭转。
重要性：一阶模态通常是结构设计的首要关注点，因为它最容易在常规载荷下被激发。
2、二阶模态
定义：二阶模态的频率高于一阶模态。
振型：常表现为与一阶模态正交的振动方向，如横向与纵向的振动。例如，悬臂梁的二阶模态可能呈现二次弯曲。
意义：用于验证结构在不同方向上的动力稳定性，并辅助判断是否存在刚度不对称问题。尤其在多自由度系统中，需关注模态交叉现象。
特点：频率稍高，振动形态出现“节点”（振动幅度为零的区域）。
3、三阶模态
定义：三阶模态的频率继续增加。
振型：开始包含局部区域的复杂振动，如梁的局部屈曲或板的局部翘曲。
意义：可识别结构中薄弱部位的动态响应。例如，在机械臂设计中，三阶模态可能暴露关节连接处的振动集中，需通过加强局部刚度避免疲劳损伤。
4、四阶模态
定义：四阶模态的频率进一步升高。
振型：呈现多区域协同振动，如框架结构的多节点波动。
意义：用于评估高频荷载（如设备振动）下的响应。
5、五阶模态
定义：五阶模态的频率高于四阶模态。
振型：局部高频特性更显著，例如薄壁结构的表面波纹振动。
意义：需结合材料阻尼特性进行优化。
6、六阶模态
定义：六阶模态的频率最高。
振型：高度复杂，可能揭示极端工况（如冲击载荷）下的潜在失效模式。
意义：为轻量化设计提供边界条件。
三阶到六阶的特点：频率逐阶升高，节点数量增加，振动形态更复杂（如波浪形、多段扭曲）。
其关键点：高阶模态可能只在特定工况（如高速旋转、冲击载荷）下被激发，但仍可能引发局部疲劳问题。
03
为什么要分析多阶模态？
避频设计
通过计算结构的固有频率，避免其与外界激励频率（如发动机转速、风载荷）重合，防止共振。例如：风力发电机叶片的设计需避开风涡脱落的频率。
故障诊断
异常振动模式可能反映结构损伤。例如，桥梁某一阶模态频率突然降低，可能暗示内部裂纹。
优化产品性能
手机、相机等消费电子需抑制高阶模态，避免拍摄模糊或异响；赛车方向盘需通过模态分析减少高速时的抖动。
04
三个常见误区
只需关注低阶模态？
错，高速旋转机械（如航空发动机）的高阶模态可能更危险。
阶数越高越复杂？
对，但复杂不代表不重要。例如，高阶模态可能导致微小零件的高频失效。
模态分析只能靠实验？
错，现代工程中，有限元仿真（FEA）已能高效模拟数百阶模态，可以大幅降低成本。
从摩天大楼的抗震设计，到耳机的降噪优化，模态分析中的“阶数”揭示了一个隐藏的振动直观物理世界。理解一阶到六阶模态，不仅能帮助工程师们在设计时来规避风险，更能让产品性能更优。
