Abaqus基础操作之二十六——计算结果转成计算模型

27天前浏览790
本次与大家分享的内容是ABAQUS中如何将计算结果odb文件转化为模型的方法
在工程计算领域,将计算结果转化为计算模型能够帮助我们解决一些问题,比如:在复杂结构分析中几何模型建立难度较大,依据计算结果生成变形后的几何模型在大变形计算时,通过转化可及时调整因大变形导致的网格畸形问题,可以保障计算顺利进行能对变形后的模型结构开展如应力应变分析、振动模态分析等深入研究等等。

或许你会觉得平时工作或学习中,这个工具的使用频率较低,直接将计算结果用于模型建立的方法在实际工程中应用频率不高,原因在于工程里的几何变化多由结构设计直接输出,科研中又常以基本几何类型为主。但该方法在特定场景下有着不可替代的作用,能有效解决诸如复杂结构变形分析、网格优化及后续深入分析等难题,可以为我们CAEer提供一种应对复杂情况的有力手段

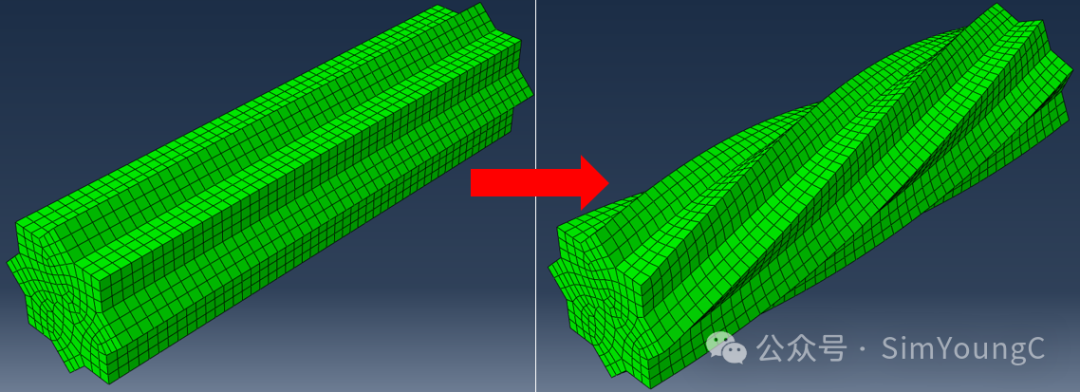

正如上图所示,将一多边形柱体进行扭曲,通过仿真方式即可十分方便将模型建立,该扭曲模型在CAD建模中则需要更多的操作。
将计算结果转化为计算模型操作如下:

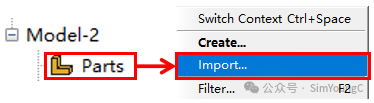

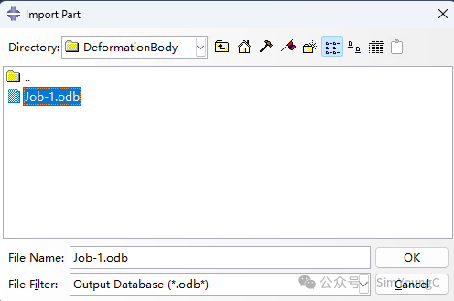

在模型树下,选择Model中的Parts,右键点击Import导入计算结果文件.odb

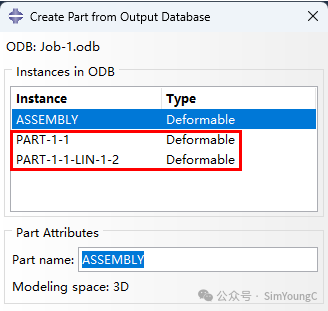

导入计算结果后可以选择计算中所参与的模型,可以选择单个对象,也可以选择多个对象。

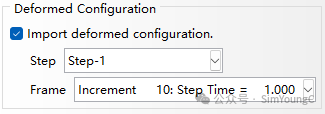

最为重要的操作是在操作框中最下面的模型变形配置选择(Import deformed configuration),根据计算的需求选择导入模型的变形时刻。
PS:从上面操作可以看出,导入计算结果的变形模型方式在ABAQUS中很简单,但需注意的是计算模型可能存在网格变形过大带来的单元畸形,导致变形体的模型也存在问题无法进行计算;计算中设置的输出节点不理想,也会影响我们提取目标变形体等等。因此,在使用计算结果转化为计算模型前需要在计算模型规划操作等方面考虑的更加细致


来源:一起CAE吧
