基于 STAR-CCM的 POD 与 LSTM 三维圆柱绕流非稳态流场预测

本课适合哪些人学习：

1. CFD工程师与仿真分析人员

具有 STAR-CCM 、Fluent 等 CFD 软件基础，希望进一步掌握非稳态流场数据驱动建模方法的工程师；

从传统 CFD 后处理、参数分析向AI辅助仿真和快速预测方向发展的技术人员；

需要降低高保真瞬态 CFD 计算成本的研发人员。

2. 高校研究生和科研人员

流体力学、航空航天、机械工程、能源动力、车辆工程等相关专业研究生；

开展湍流建模、流场预测、降阶模型、机器学习辅助 CFD 等方向研究人员；

希望掌握从 CFD 数据生成到 AI 模型预测的完整科研流程。

3. CAE 与人工智能交叉方向开发者

希望学习 POD、LSTM 等数据驱动降阶方法的 CAE/AI 工程人员；

从二维流场预测拓展到三维非结构网格流场预测的开发者；

希望构建 CFD 与深度学习融合算法的软件开发人员。

4. 希望进入智能仿真领域的工程技术人员

关注数字孪生、实时仿真、快速预测模型的技术人员；

希望了解“传统物理仿真 人工智能”融合技术路线的学习者。

你会得到什么：

1. 掌握 CFD 与人工智能融合的完整技术路线

学员将学习如何建立从高保真 CFD 数据到 AI 快速预测模型的完整流程：

STAR-CCM 三维瞬态计算 → 流场快照采集 → POD空间降维 → LSTM时间演化预测 → 三维流场重构 → 误差与物理验证

不仅学习算法，还能理解每一步在工程中的作用。

2. 掌握三维非稳态流场降阶建模方法

通过有限高圆柱绕流案例，学习：

如何处理几十万空间节点规模的三维流场数据；

如何利用 POD 提取主要流动相干结构；

如何通过少量模态描述复杂非稳态流动；

如何评价 POD 重构误差和模态物理意义。

课程案例包含约 50 万空间数据点、500 个连续流场快照，并完成压力和速度联合 POD 分析。

3. 掌握基于 LSTM 的流场时间预测方法

学员可以理解并实现：

如何将 POD 模态系数转换为时间序列；

如何构造 LSTM 输入输出数据；

如何训练时间预测网络；

如何进行未来多个时间步递推预测；

如何分析预测误差累积问题。

课程采用 POD 提取空间信息，LSTM学习时间演化规律，实现未来三维流场预测。

4. 提升三维 CFD 数据处理与 Python 编程能力

通过完整代码实践，学员能够掌握：

CFD CSV 数据读取与组织；

大规模流场矩阵构造；

POD算法Python实现；

PyTorch LSTM模型搭建；

预测结果保存与可视化；

CGNS真实网格上的流场映射。

课程提供完整 Python 项目，包括数据读取、POD、LSTM训练、预测和可视化程序。

5. 建立工程化模型验证能力

课程不仅关注“预测云图是否相似”，还讲解如何从工程角度评价模型：

POD截断误差；

LSTM时间预测误差；

完整流场预测误差；

压力、速度 RMSE、MAE 等指标；

三维涡结构一致性；

工程载荷（阻力、横向力）验证。

帮助学员建立“AI预测结果是否可信”的判断能力。

6. 为开展智能CFD研究和工程应用提供基础

完成课程后，学员可以进一步拓展：

多工况流场快速预测；

基于Transformer、FNO等先进网络的方法；

CFD实时代理模型；

数字孪生与在线预测系统；

航空发动机、车辆、风工程等复杂流动问题。

课程最后给出了从单工况圆柱绕流向多工况预测、Transformer、FNO等方向扩展的技术路线。

课程介绍：

基于 STAR-CCM POD 与 LSTM 三维圆柱绕流非稳态流场预测

课程安排

•STAR-CCM 生成高保真非稳态流场数据，

•本征正交分解（POD）将高维空间流场压缩为少量低维模态及其时间系数，

•长短时记忆网络（LSTM）学习 POD 系数的时间演化规律，实现未来多个时间步三维流场的连续预测与重构。

三维圆柱绕流非稳态预测案例

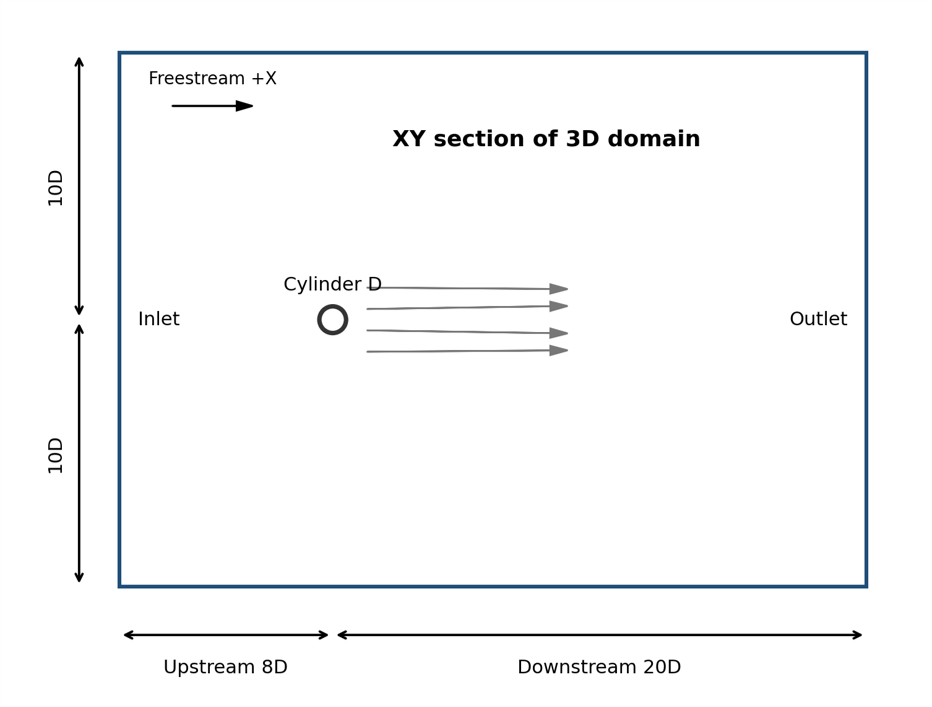

STAR-CCM 三维圆柱绕流几何构建

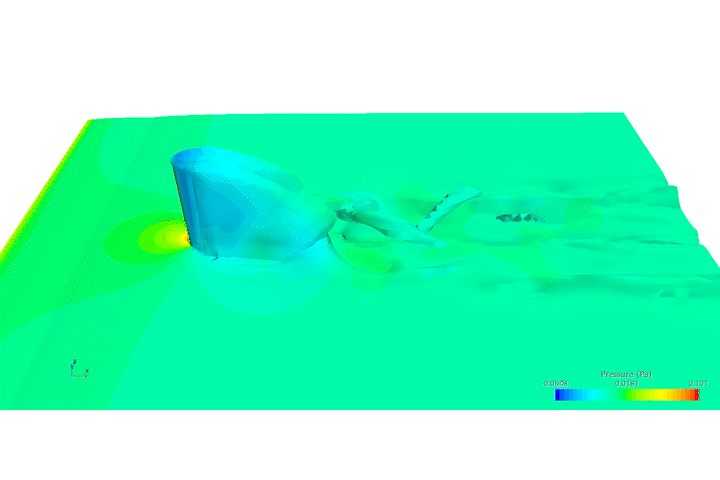

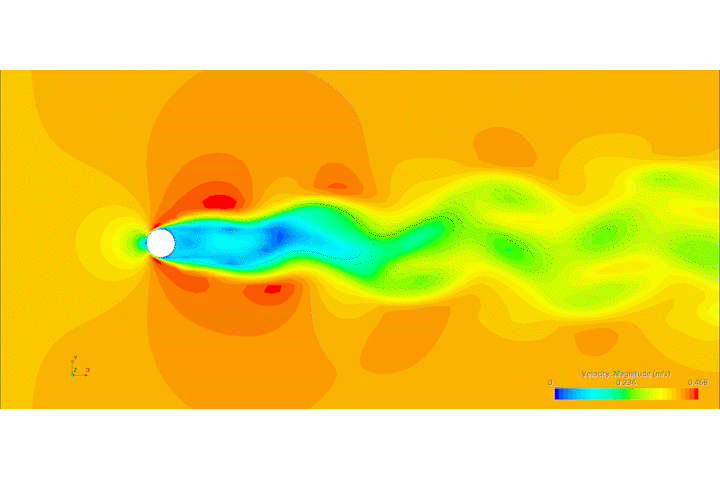

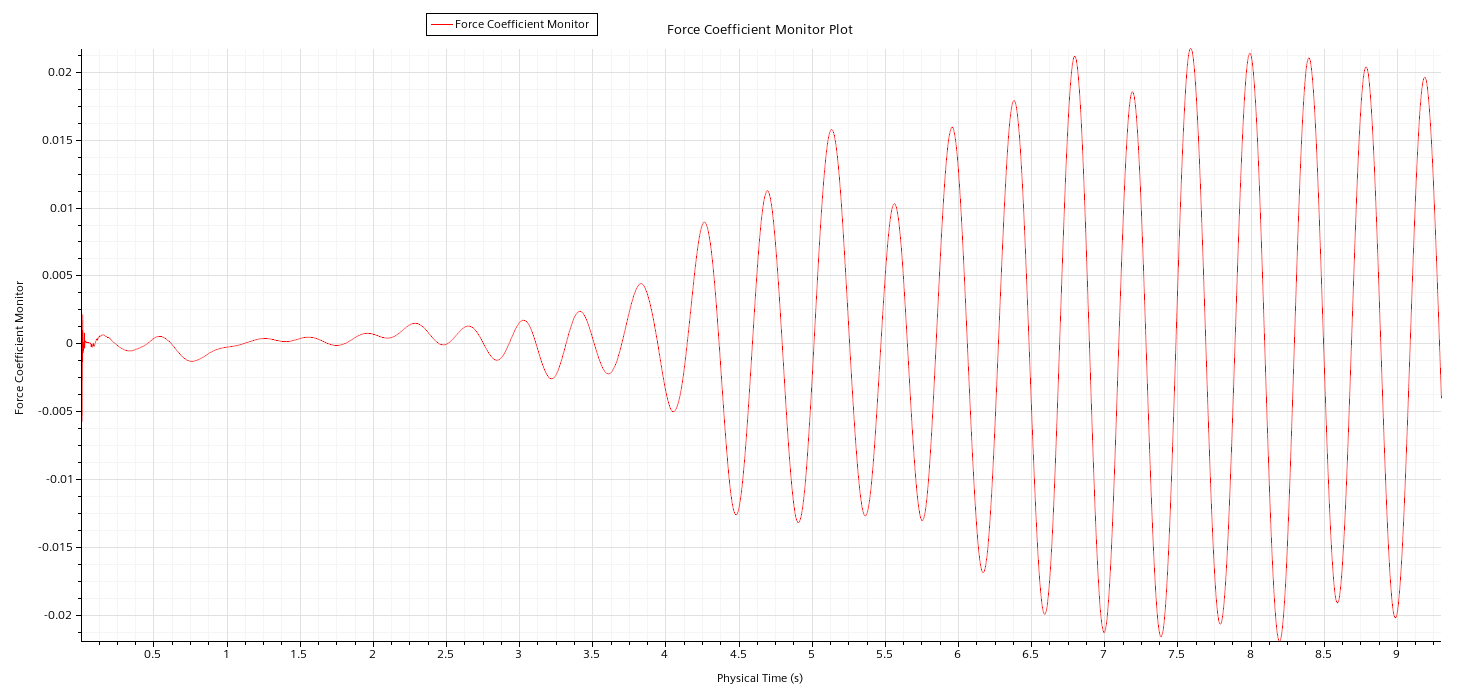

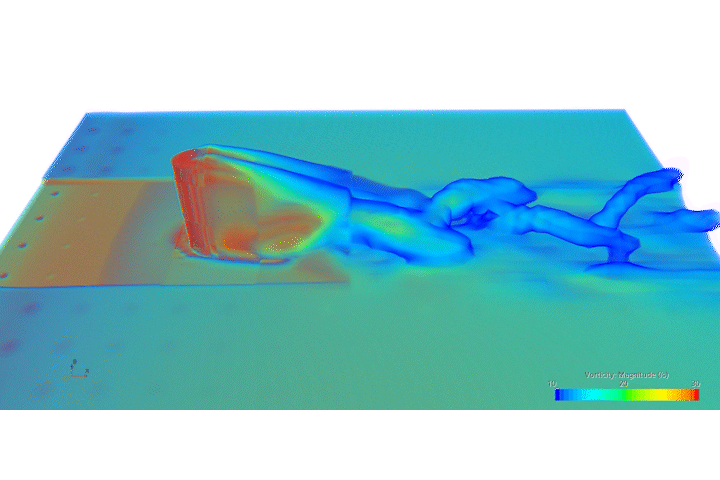

STAR-CCM 三维圆柱绕流非稳态仿真

POD：保留40阶模态，累计能量=99.9996%

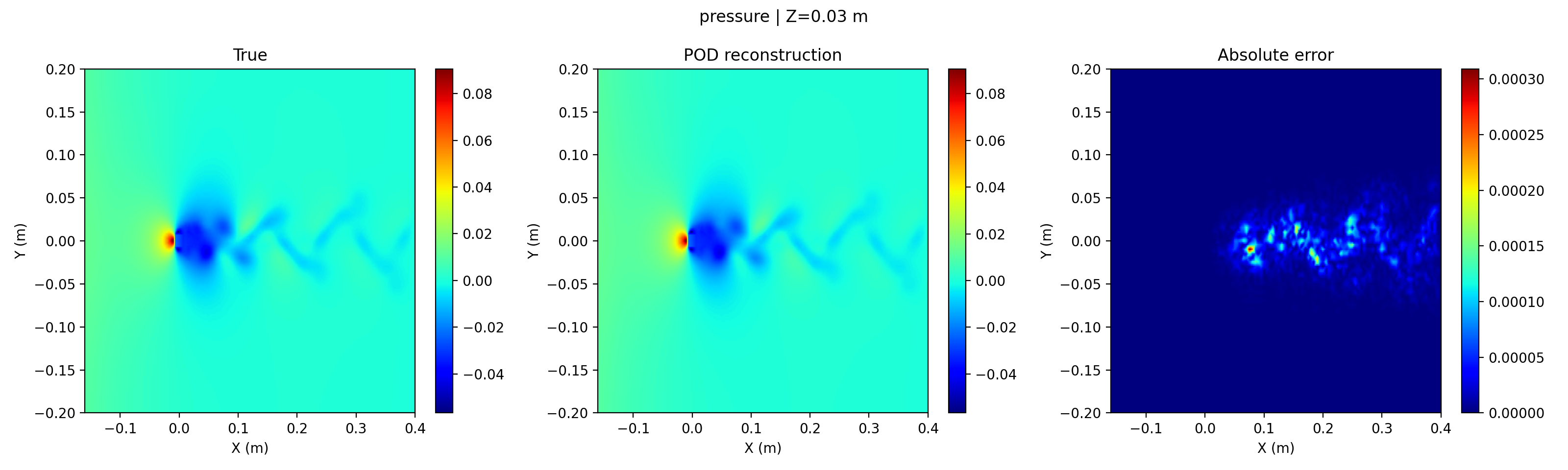

pressure 相对L2误差：5.954015e-04

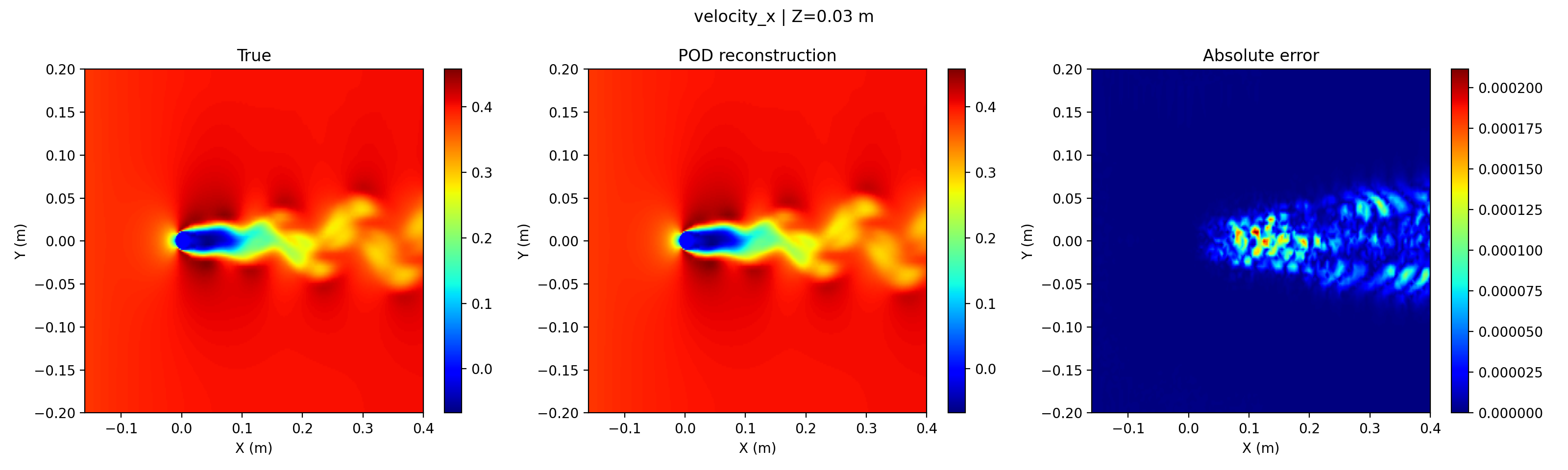

velocity_x 相对L2误差：2.046997e-05

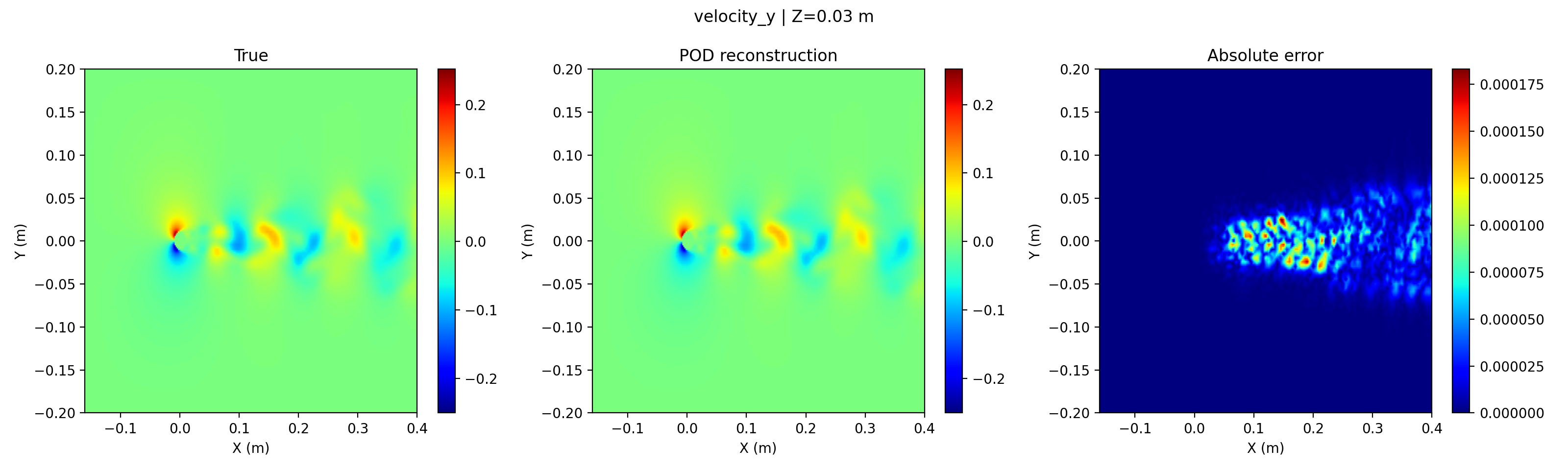

velocity_y 相对L2误差：2.651209e-04

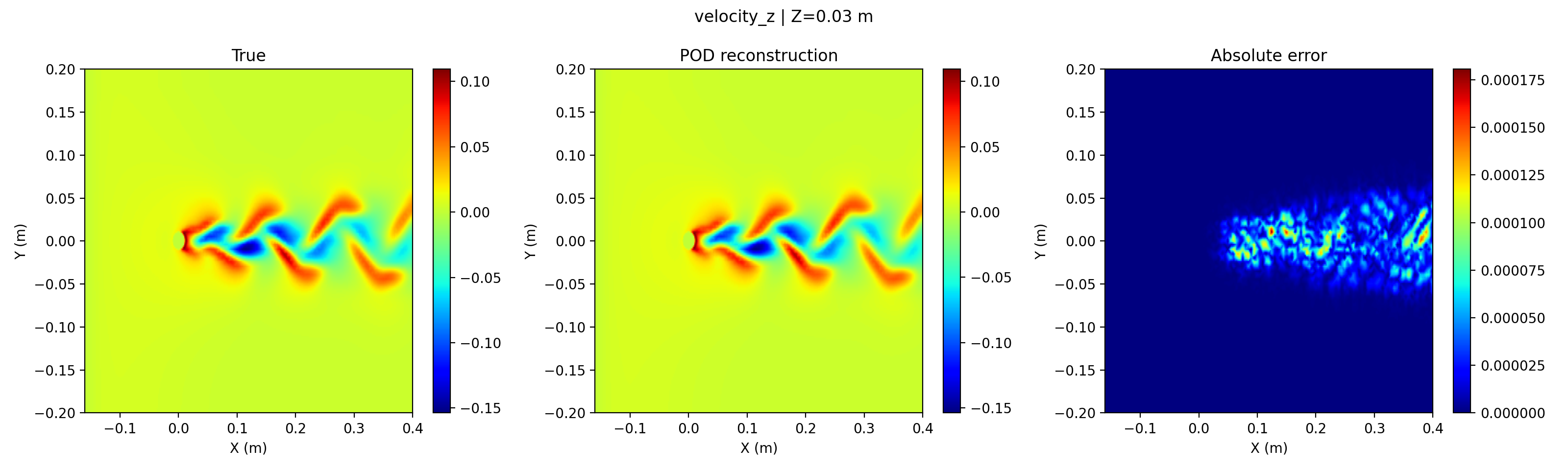

velocity_z 相对L2误差：4.390513e-04

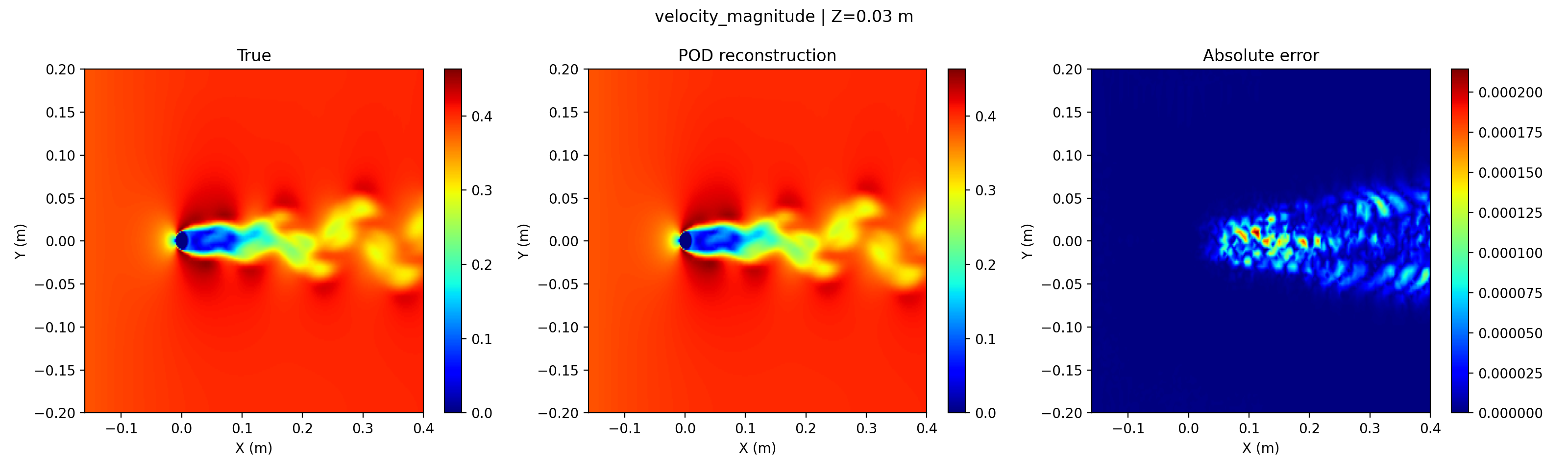

velocity_magnitude 相对L2误差：1.991814e-05

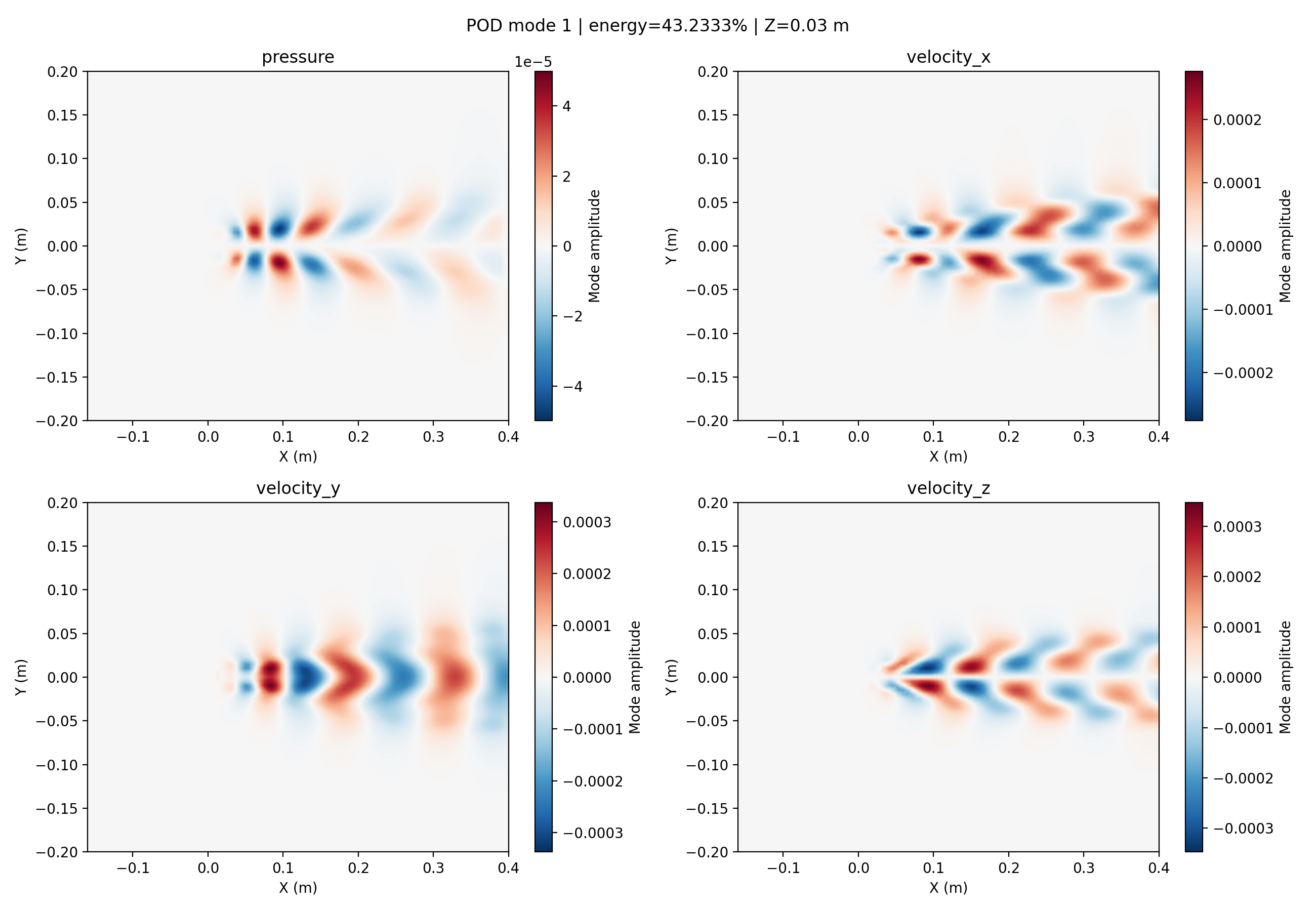

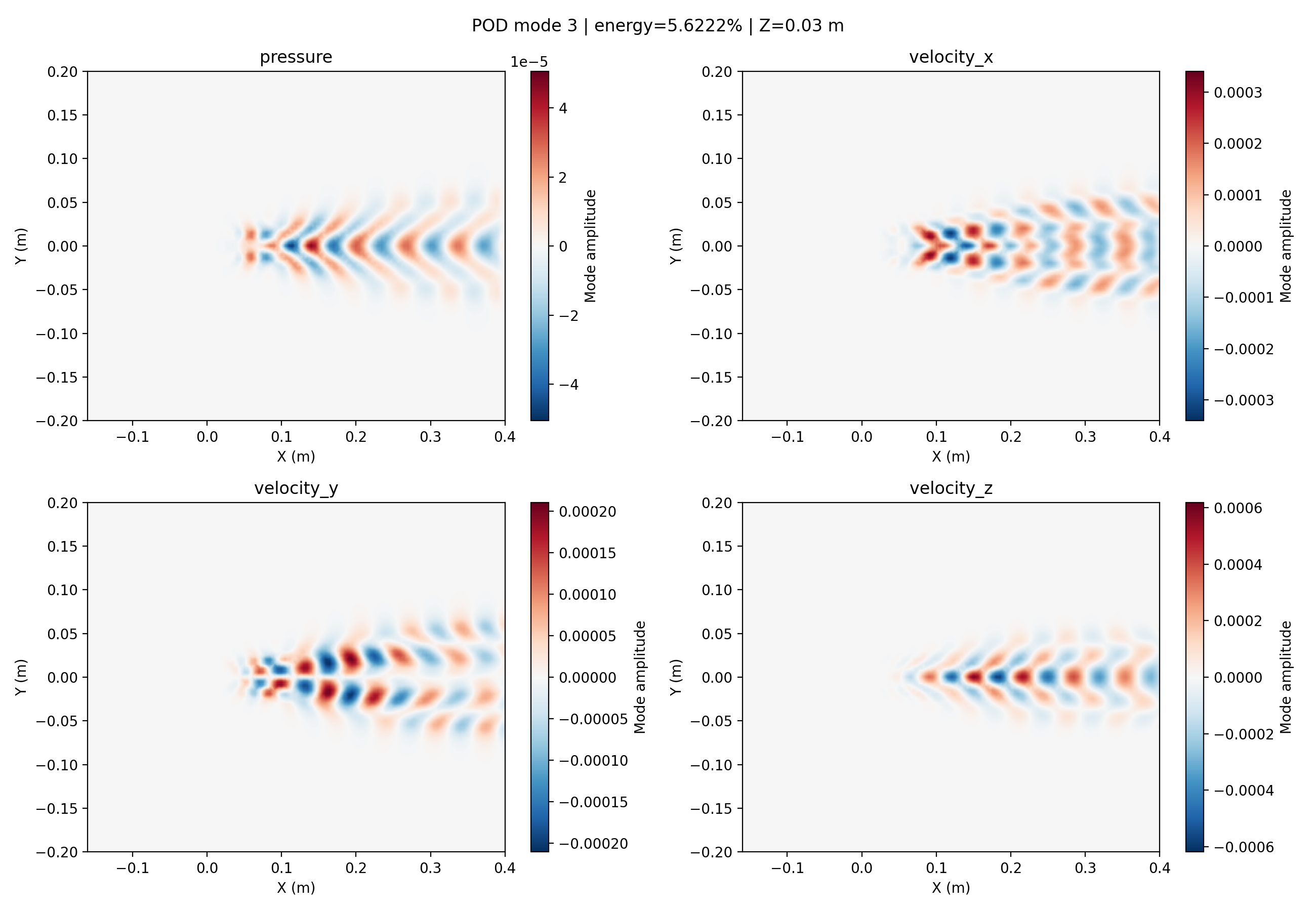

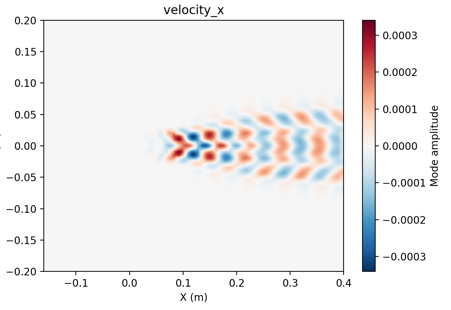

POD模态

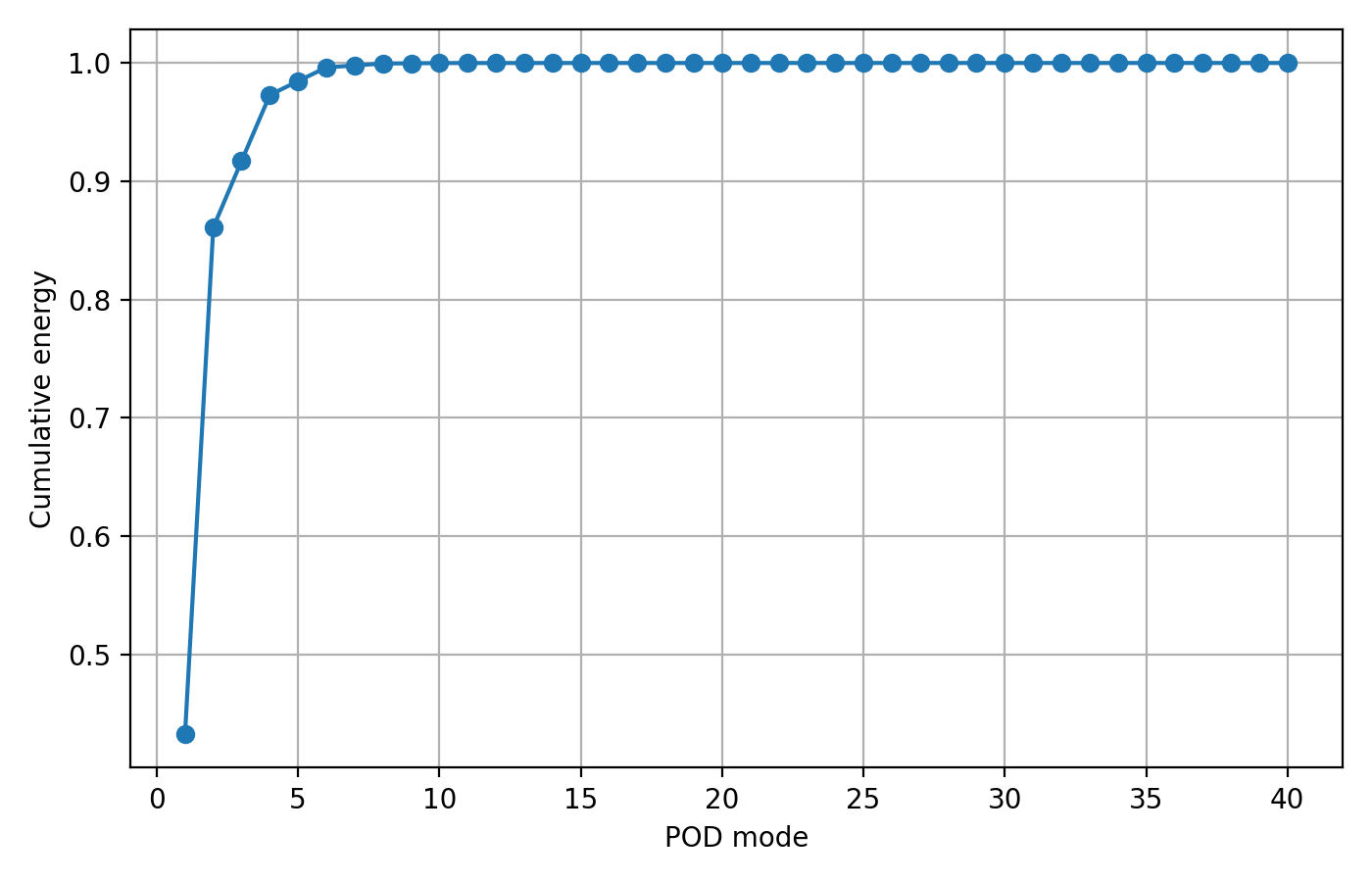

累计能量曲线

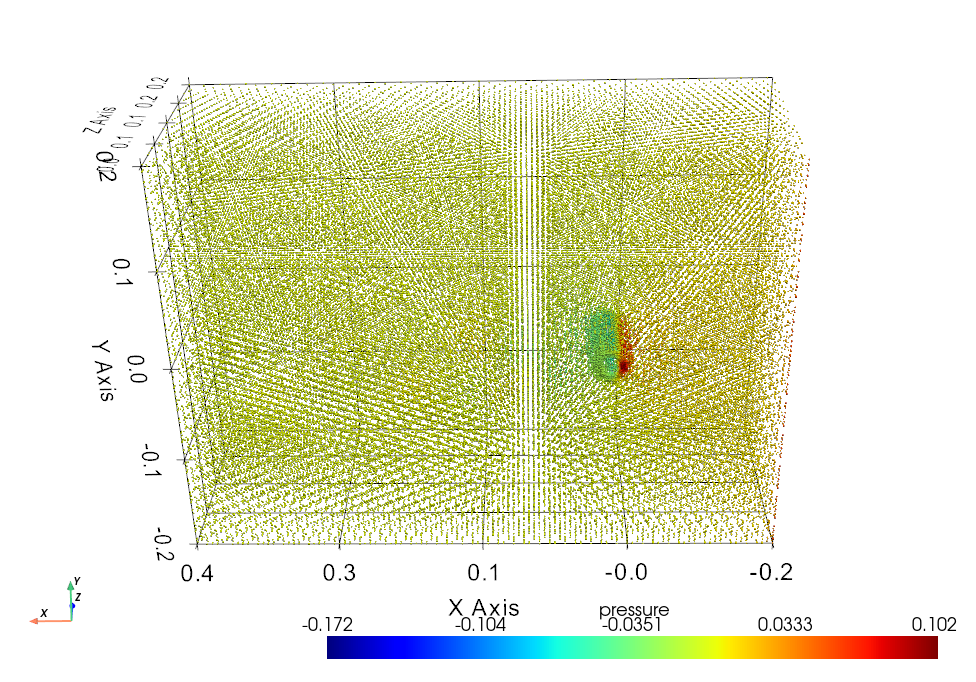

三维点云

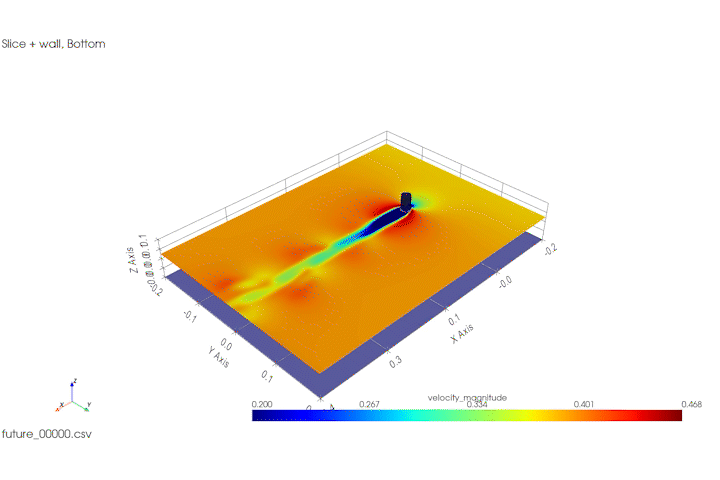

预测速度

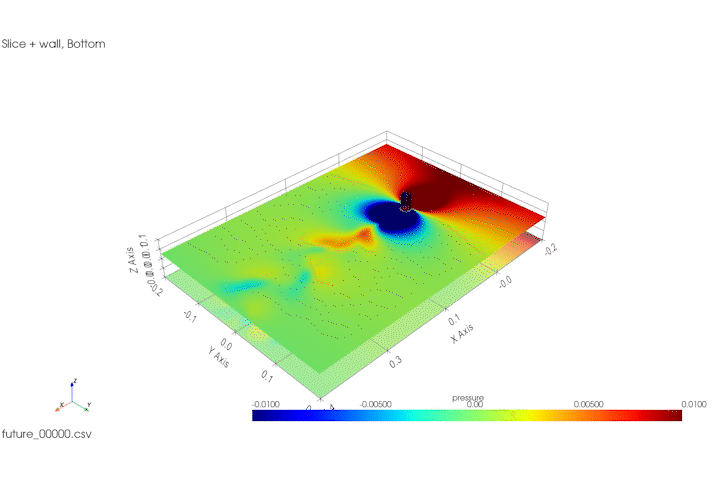

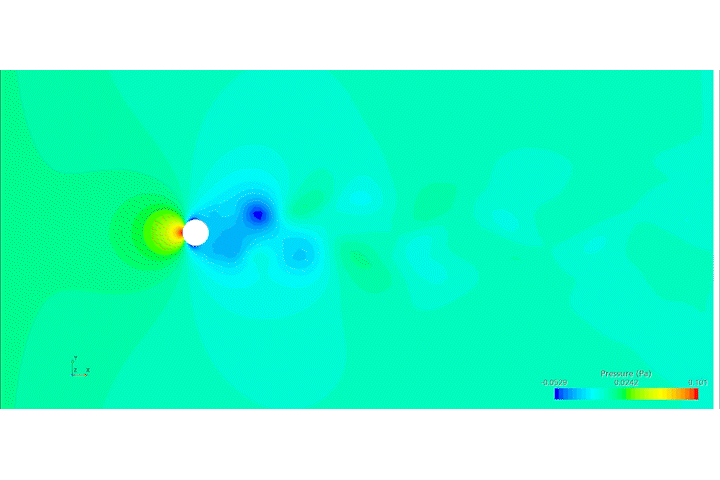

预测压力
