本课适合哪些人学习：
- PCB SI/PI 工程师：希望系统理解玻纤编织效应对差分阻抗、时延偏斜和链路性能影响的人。
- 高速数字硬件工程师：从事 SerDes、DDR、PCIe、以太网等高速接口设计，想把材料与走线影响纳入设计判断的人。
- 电磁仿真工程师：使用 HFSS、PyAEDT 或其他 3D/2.5D 工具，想学习玻纤效应建模方法和参数化流程的人。
- 封装与载板工程师：关注高速封装、基板、过孔与参考层耦合问题，希望提升电磁建模能力的人。
- PCB 工艺与材料工程师：想理解不同玻纤布型、树脂分布、层叠结构对电性能影响的人。
- 高校学生与研究人员：电子、通信、电磁场、微波、封装相关方向，想把理论分析和工程建模结合起来的人。
- 自动化开发工程师：想把 HFSS 建模、参数扫描、批处理和 GUI 工具封装成可复用流程的人。
- 技术主管与项目负责人：需要评估玻纤效应风险、制定高速板设计规范或推动仿真流程标准化的人。
你会得到什么：
- 一键仿真及结果生成：学会用 Excel 参数直接驱动模型，快速完成玻纤效应建模，减少手工搭建时间。

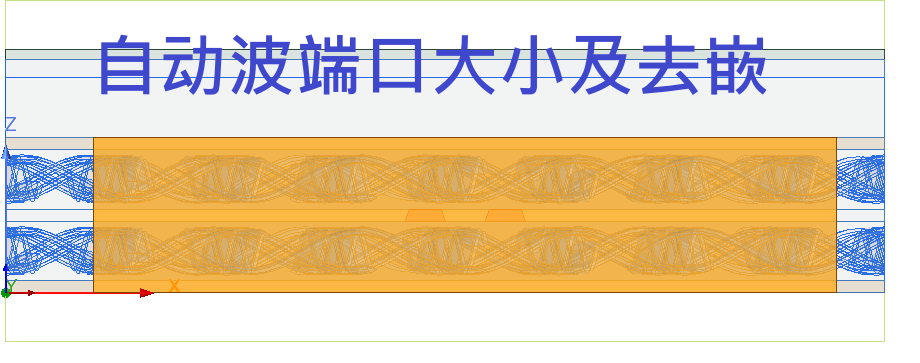

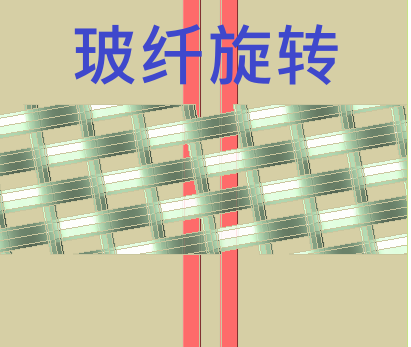

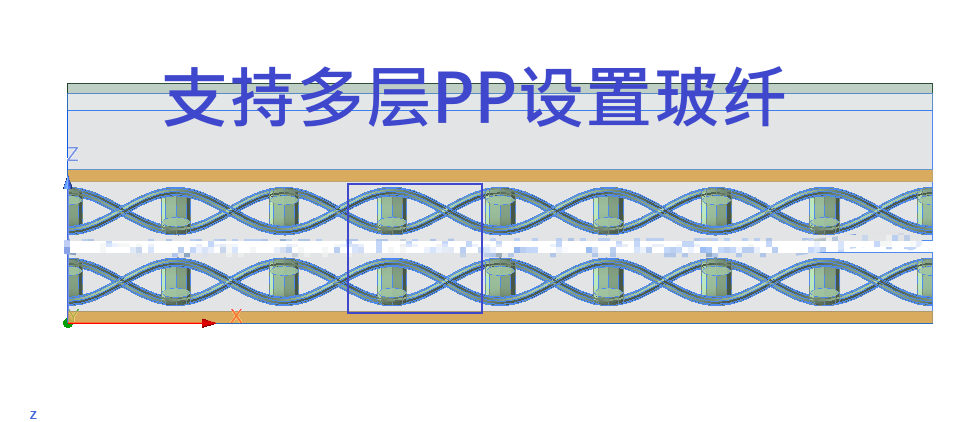

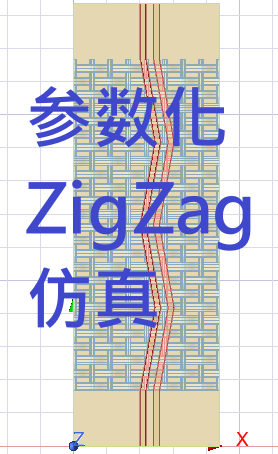

- 学会建立不同玻纤分布、走线位置、层叠条件下的对比模型，直观看到影响差异。
- 学会对差分线、过孔、参考层等结构做参数化调整，提高方案验证效率。
- 学会用统一流程重复生成模型，提升仿真的一致性，减少人为操作误差。
- 学会把玻纤效应分析从“经验判断”变成“可建模、可仿真、可对比”的工程方法。
- 学会基于模型结果判断哪些结构和参数更敏感，为后续设计优化提供依据。
- 学会把单次分析流程沉淀为可复用工具，提高后续项目的分析效率。
课程介绍：
本课程聚焦高速 PCB/封装中的玻纤编织效应分析与建模。课程内容不只介绍脚本和自动化建模方法，还会结合电磁仿真的基础知识，帮助学员理解玻纤效应为什么会产生、会影响哪些电性能指标，以及在实际设计中应如何分析和判断。
课程将围绕玻纤效应相关结构展开，介绍差分线、层叠、介质分布、走线位置偏移等因素对阻抗、时延偏斜和信号一致性的影响，学员不仅能看到模型如何建立，还能理解模型背后的电磁机理和参数含义。
此外，课程还会结合 DesignCon 相关论文与工程案例，梳理业内对玻纤效应问题的典型研究思路、分析方法和优化方向，帮助学员把论文中的结论与工程建模实践对应起来，提升从“读懂论文”到“复现分析”再到“指导设计”的能力。
整体上，这门课会把理论、仿真和脚本工具结合起来，让学员既能掌握玻纤效应分析所需的核心知识，也能获得一套面向实际项目的建模与验证方法。
