Ansys Fluent 变截面管道流体流动仿真

服务描述：

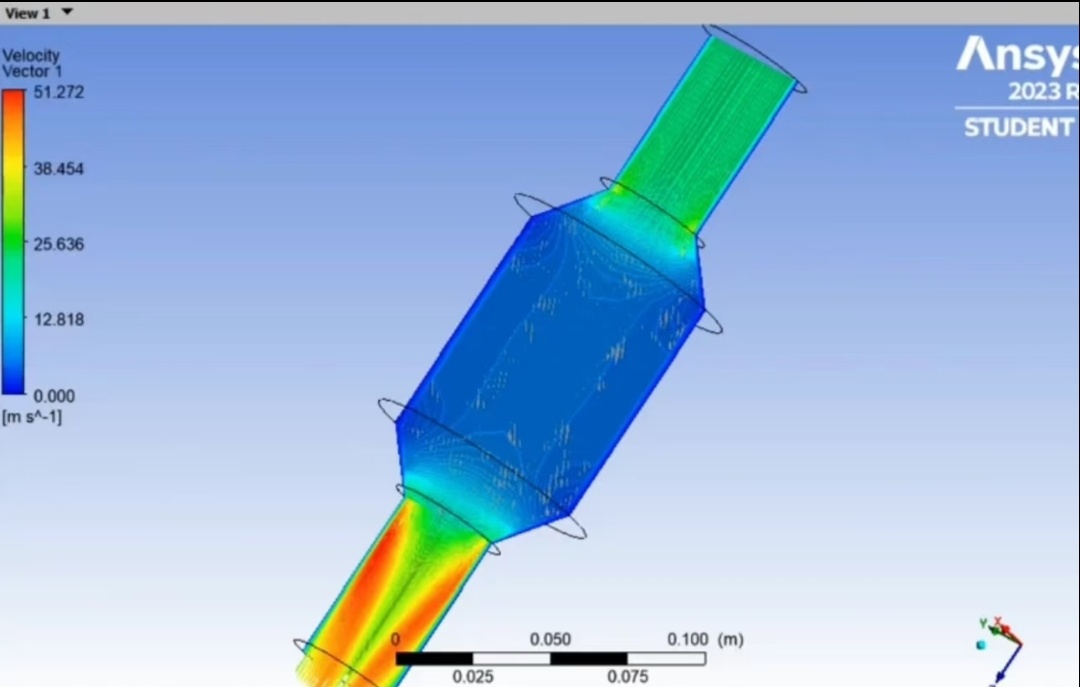

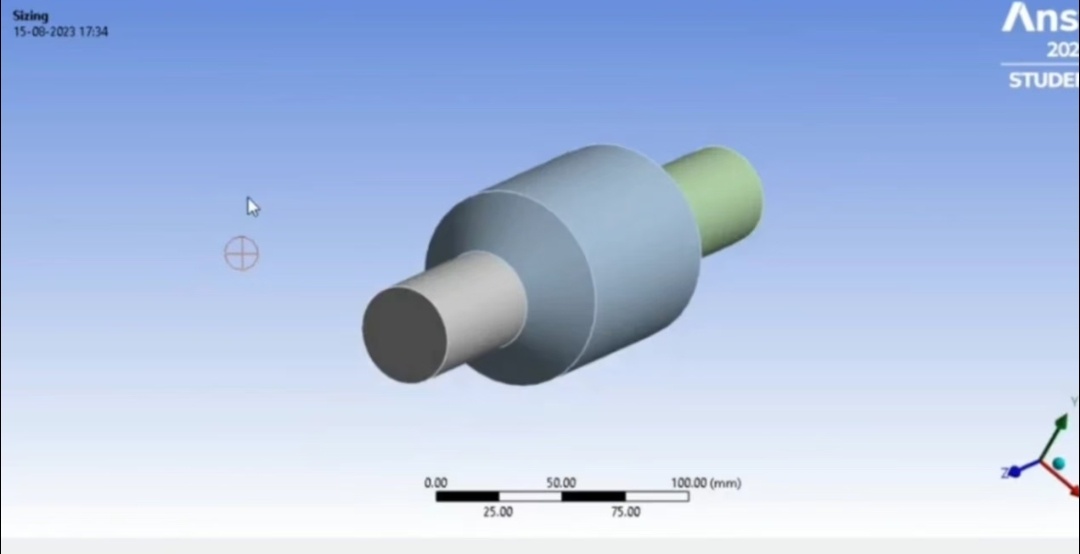

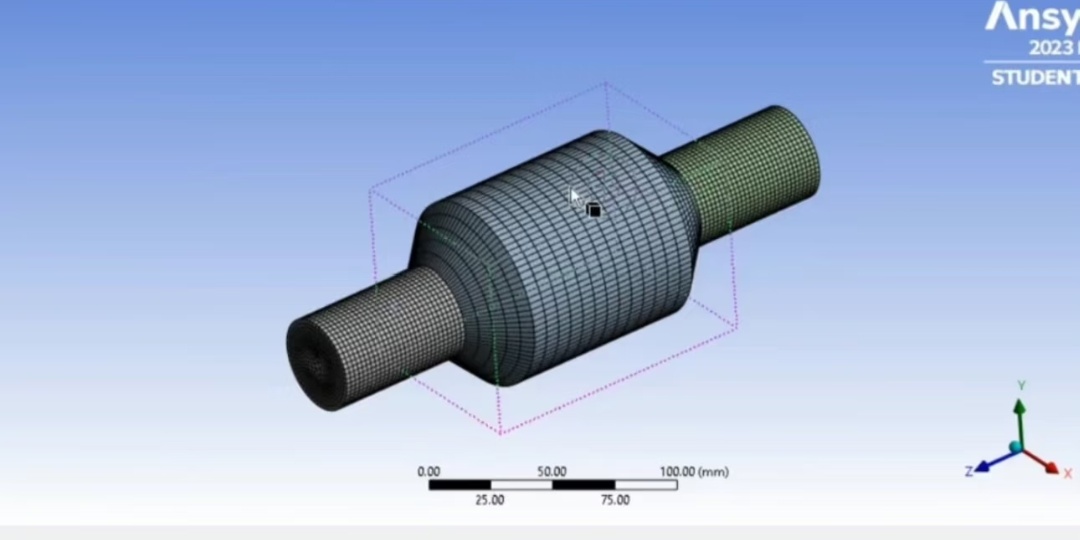

几何模型与网格划分1. 几何模型构建该模型为轴对称变截面管道，由三段不同直径的圆柱段组成：入口段（小直径）、中间扩张 - 收缩段（大直径）、出口段（中等直径）。几何尺寸可通过标尺估算，单位为米或毫米，结构对称且规则，便于采用结构化网格划分。2. 网格划分策略采用结构化网格对几何模型进行离散如图 1 所示）。结构化网格具有网格质量高、计算精度好、收敛速度快的优势，在变截面处对网格进行了局部加密，以捕捉截面突变带来的流场梯度变化，确保仿真结果的准确三、仿真设置1. 物理模型与湍流模型假设流体为不可压缩湍流，选用工程中常用的k-ε湍流模型（双方程模型，适用于一般湍流流动的工程预测），以描述流场的湍流脉动特性。2. 边界条件设置入口边界：设置为速度入口（Velocity Inlet），给定入口流速（或质量流量）；出口边界：设置为压力出口（Pressure Outlet），采用大气压条件；壁面边界：设置为无滑移壁面（No-Slip Wall），满足流体与壁面的速度边界条件。3. 求解器与收敛控制采用压力基求解器（Pressure-Based Solver），针对不可压缩流体流动的数值求解具有良好

擅长领域：

polyflow仿真分析/指导

高分子流体仿真模拟

单螺杆/双螺杆/锥形双螺杆

塑料挤出/橡胶挤出/食品挤出

粘度模型拟合/流变性拟合

网格划分，模型前处理

二维挤出+三维挤出

二维共挤+三维共挤

正向挤出+逆向挤出

等温挤出+非等温挤出

二维挤出胀大，三维挤出胀大

挤出填充分析(VOF)

流固热传导，固固热传导

进化算法

CFD-POST结果后处理

成功案例：

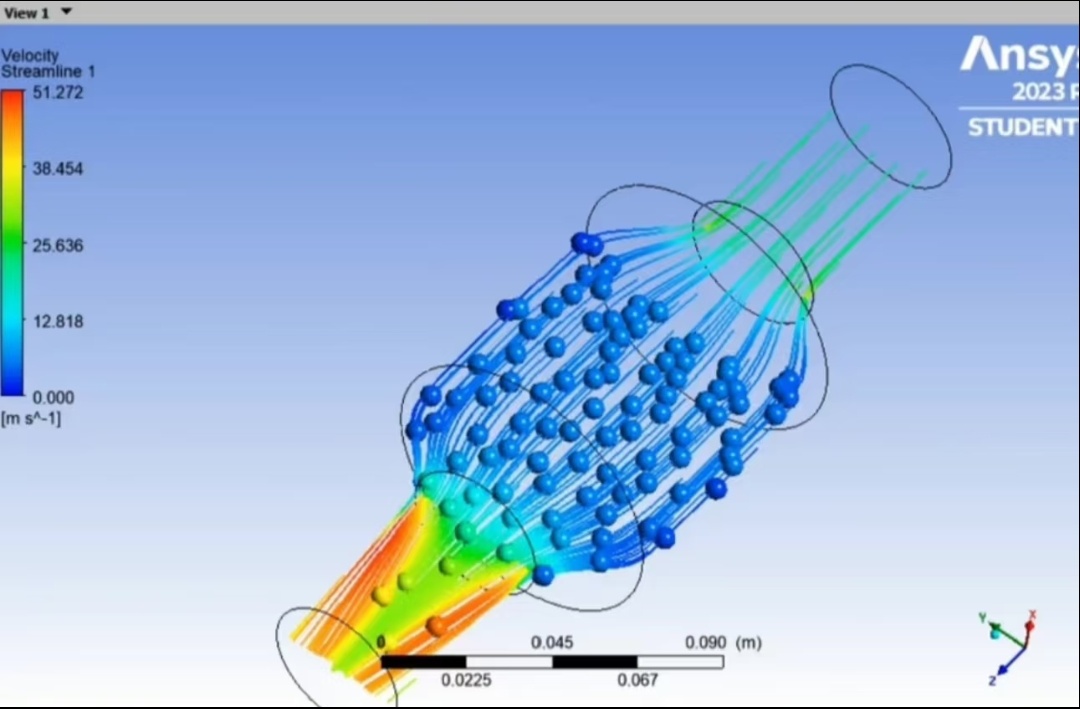

一、案例背景与研究目的在流体机械、工业管道系统设计中，变截面流道（如文丘里管、管道扩缩段）的流体动力学特性对装置性能、能量损耗至关重要。本案例通过 Ansys Fluent 软件，对某变截面管道内的湍流流动进行数值仿真，旨在分析流道内压力分布、速度场、流线形态等关键流场特性，验证流体力学基本原理（伯努利方程、连续性方程）的工程应用，并为类似结构的优化设计提供数值依据。
