  • fluent meshing面网格问题

  • 商议(预算仅供参考,最终价格由工程师与用户交流后确定)
  • 付费答疑

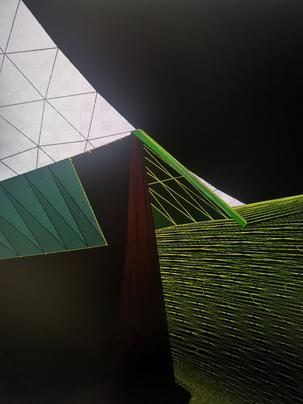

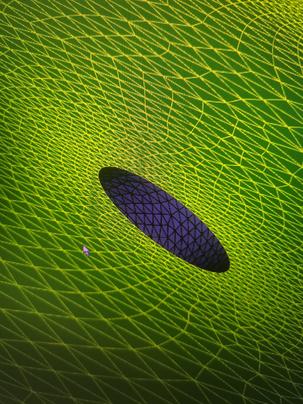

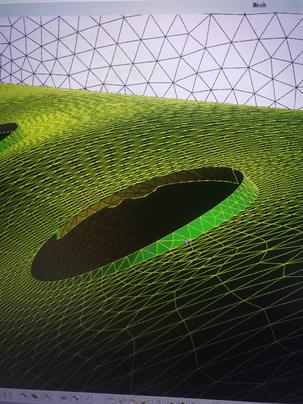

  • 我在fluent meshing里生成面网格后局部区域没按几何边界生成第一张图是正常的区域孔和壁面边界很明显,第二三张图是有问题的区域,孔出口和壁面交届处的网格突出来一块。 我做的是涡轮叶片的流固热耦合,根据已有的叶片模型,在ug里建出了流体域,然后在scdm里用流体域抽出了固特域进行了共享拓扑,之后再fluent meshing里使用水密流程生成面网格会出现这个问题。使用传统流程设置尺寸函数直接remesh,这个区域边界就是正常的,但是网格质量很差。如果把相同的尺寸函数导出成.sf文件,然后在导入cad的时候直接生成面网格就还会出现这个问题。
