Z_workbench温度场、应力应变场

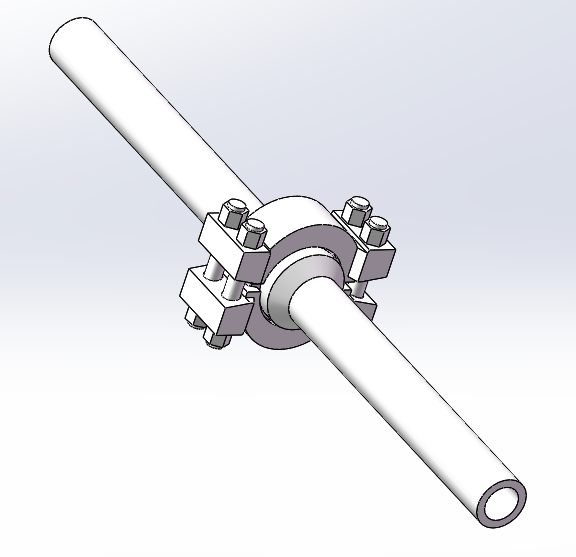

图1，管线内部为370℃，21MPa的压力，外部为空气进行对流换热。由于实际工况下，加有补偿器，故轴向可以自由伸缩。

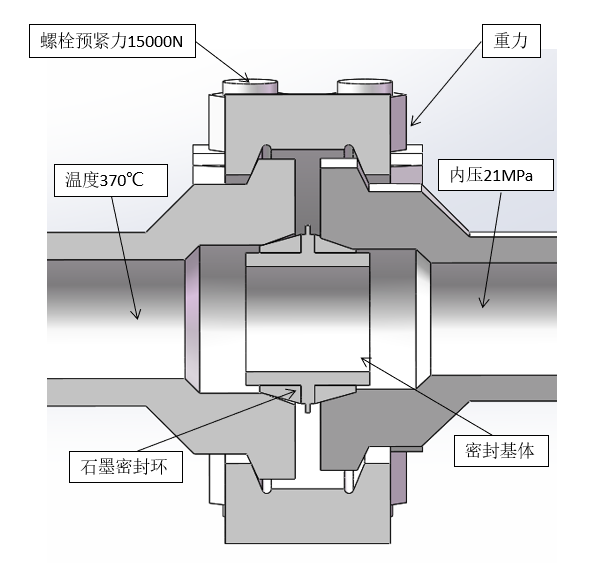

图2，这是两节输送蒸汽管线的接头处局部放大图，两节管线接头中间卡一个密封基体，密封基体两端各套一个石墨密封环。外部使用螺栓连接的两个卡箍头来挤压蒸汽管线接头，管线接头再和密封基体一起挤压石墨密封环进行密封。
管内施加温度和压力的表面，以实际流体流动时，流经的表面为准。
