abaqus

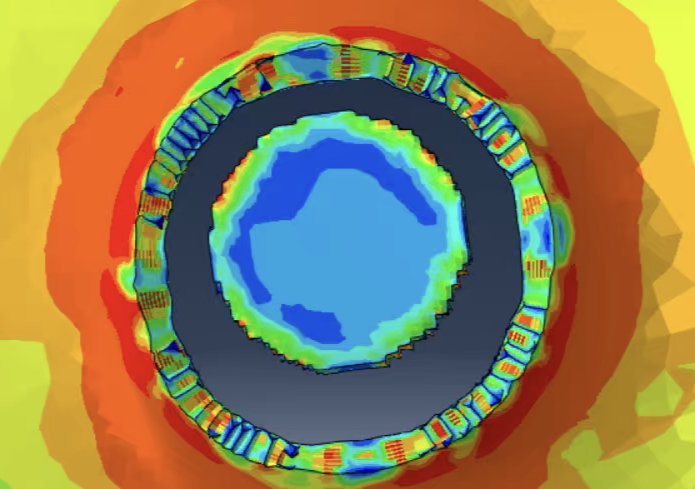

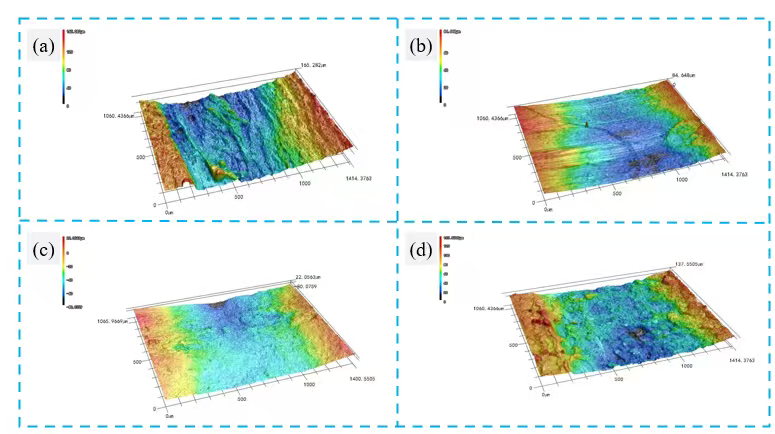

高强钢的扩孔模拟，用了三种方法进行孔洞的切割——冲裁，线切割，激光切割，得到三种孔洞后进行扩孔实验加模拟，由于三种切割方式导致的原始孔洞损伤不一样，扩孔开裂是的等效塑形应变或者断裂应变就不一样。冲裁-扩孔这个工况我是直接在模拟中进行的，但是线切割-扩孔这个工矿，在模拟中我只设置了扩孔这个分析步（线切割后的孔洞在模拟中我直接在板材上画了一个洞就没有引入像冲裁那样的原始扩孔损伤），所以想引入一个切边质量系数，可以设定一个切边质量系数，用于修正翻孔模拟的断裂应变。如线切割的质量系数最大，激光切割的质量系数最小这种，这个切边质量系数是以冲裁为基准的，有了这个切边质量系数就可以去修正断裂应变或者等效塑形应变。第一个图就是四种切割方式后得到孔洞，我进行扫描得到形貌图是为了说明这四种方式的质量不同
