abaqus二维真空预压模型

1.部件

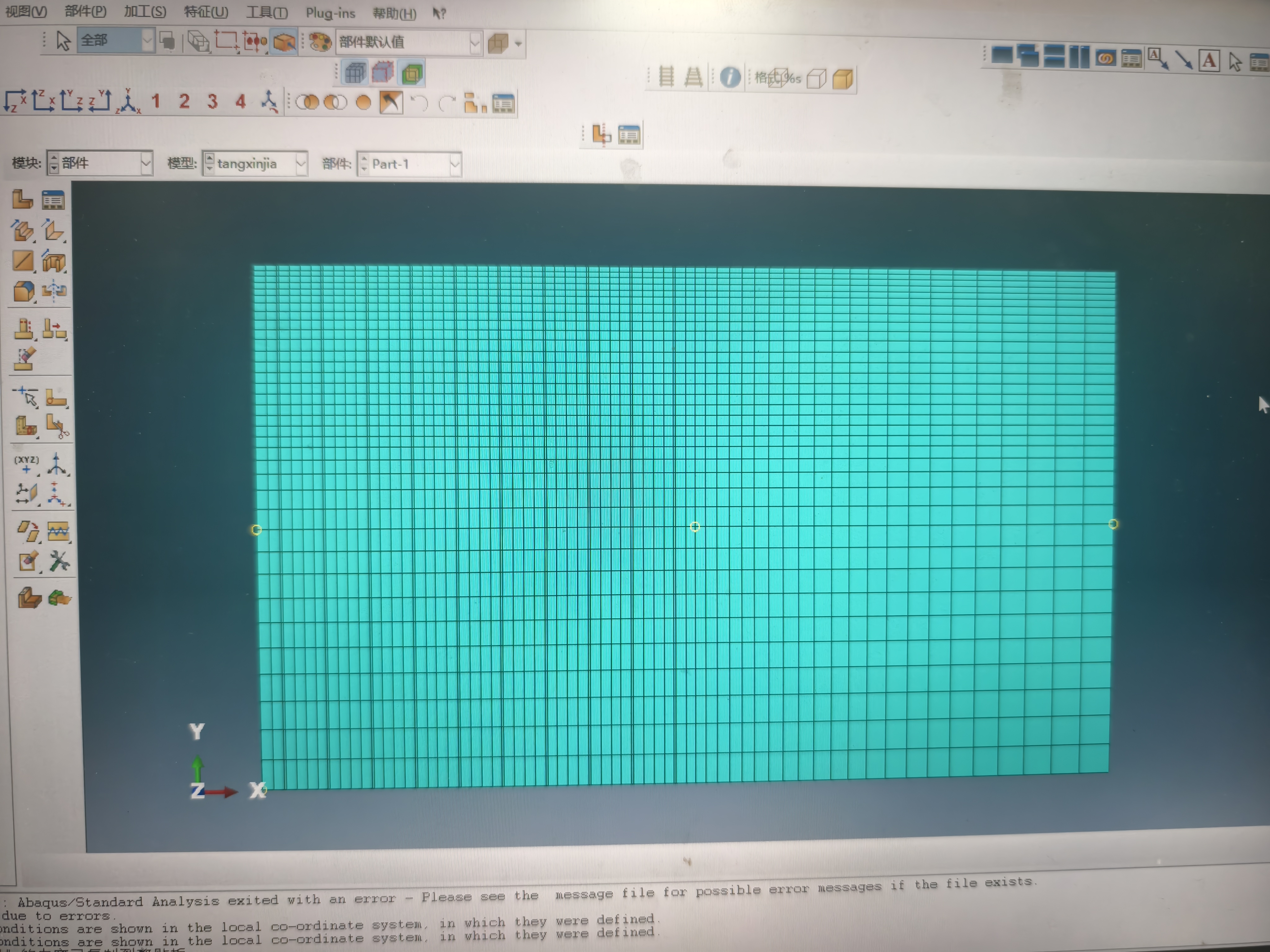

长80m高48m的二维平面应变模型CPE8P


2.属性材料

有四层土层，第一层摩尔库伦模型，二三四层修正剑桥模型

第一层



第二三四层








3.分析步


第一步地应力平衡

第二步真空加载到-80kpa5天(432000秒)


第三步真空恒载-80kpa50天(4.32*e6s)


第四步真空卸载到0kpa5天

4.荷载

施加体力进行地应力平衡


创建初试条件(孔隙比、初始有效应力)


边界条件


砂垫层施加真空荷载

顶部排水，两侧固定水平位移，底部全部固定

5.提交作业

到第二步就不收敛了

地应力平衡效果也不理想
