非标机械设计：耗气量计算与电磁阀/节流阀/减压阀的选用

在非标机械设计领域，气动系统以其高效、清洁和易于控制的特点被广泛应用于各种自动化设备中。合理地计算耗气量以及正确选用电磁阀、节流阀和减压阀对于确保气动系统的稳定运行和节能降耗具有重要意义。本文将详细阐述如何进行耗气量计算以及如何根据实际需要选择适合的阀门，以帮助读者更好地理解和应用非标机械设计中的气动技术。

一、基础知识回顾

1. 什么是耗气量？

耗气量是指气动系统中所有气动元件在单位时间内消耗的压缩空气总量，通常以每分钟消耗的空气体积（L/min）来表示。

2. 电磁阀/节流阀/减压阀的作用：

- 电磁阀主要用于控制气流的通断，实现气动执行元件的启动和停止。

- 节流阀用于调节气流的速度，控制气动执行元件的动作速度。

- 减压阀则用来降低气源压力，以满足不同气动元件的工作需求。

二、选型要点

1. 耗气量的计算：根据气动系统中所有气动元件的工作压力和工作流量来计算总耗气量。

2. 电磁阀的选择：依据气动元件的控制需求和工作环境，选择相应类型和通径的电磁阀。

3. 节流阀的选用：根据气动执行元件的速度调节范围和精度要求，选择合适的节流阀。

4. 减压阀的选取：依据下游气动元件的最低工作压力和最大流量需求，选择减压阀的型号和规格。

三、计算详解

1. 耗气量的计算：Q总 = Q1 + Q2 + ... + Qn

其中，Q总是系统总耗气量，Q1、Q2...Qn分别是各个气动元件的耗气量。

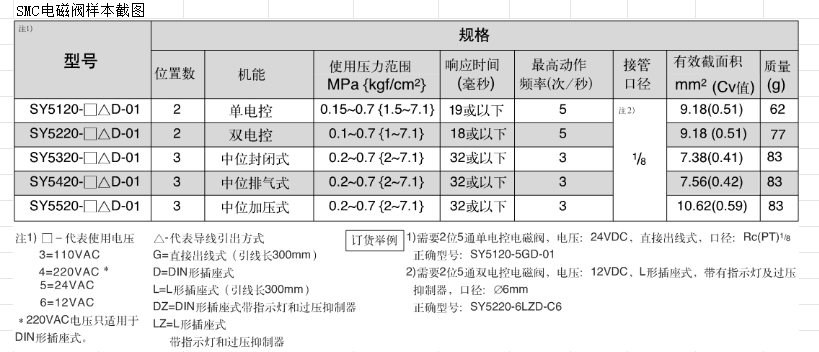

2. 电磁阀的选择：根据控制信号的类型（如电压、电流）、阀的通径（对应于流量大小）、工作压力和所需的响应时间来选定电磁阀。

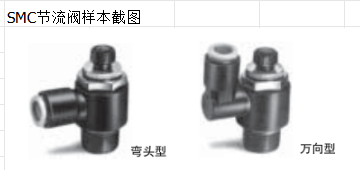

3. 节流阀的选用：考虑气动执行元件的速度变化范围，通过调整节流阀的开度来实现精确的速度控制。

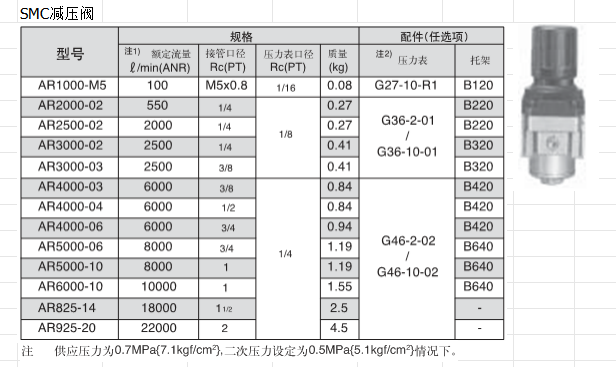

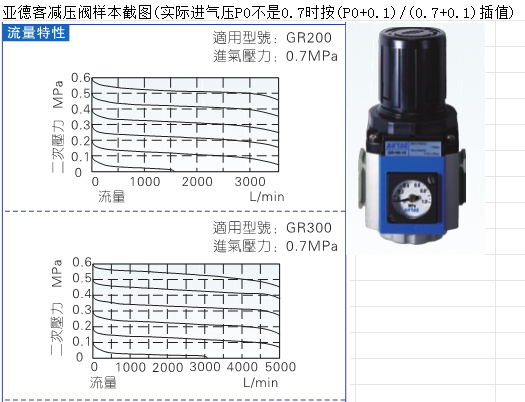

4. 减压阀的选取：根据气动系统的最高输入压力和所需输出压力，以及最大工作流量，选择减压阀的调压范围和流量特性。

四、案例分析

【实例】一家制造企业需要设计一条自动搬运线，包含5个双作用气缸、3个单作用气缸和2个气动夹爪，工作压力为0.6MPa，要求计算系统的总耗气量并选择合适的阀门。

1. 计算过程：

   a. 根据每个气动元件的工作压力和容积，计算出各自的工作流量。

   b. 将所有气动元件的工作流量相加，得到系统的总耗气量Q总。

   c. 根据总耗气量和气动元件的工作特点，选择合适的电磁阀、节流阀和减压阀。

2. 结果应用：

经过计算，系统的总耗气量为1200L/min。据此选择了通径相匹配的电磁阀，以确保足够的流量通过；选择了可调节的节流阀，以实现对气缸速度的精确控制；同时还选用了具有适当调压范围的减压阀，以保证气动元件在不同压力下稳定工作。

五、实际操作中的注意事项

1. 安全系数：在计算耗气量和选择阀门时，应考虑到系统可能存在的泄漏和未来扩展的需求，预留一定的安全系数。

2. 控制系统匹配：阀门的选择应与控制系统相兼容，确保能够快速准确地响应控制指令。

3. 维护保养：定期检查和维护阀门，防止堵塞和磨损，保证气动系统的长期稳定运行。

结语：

气动系统的耗气量计算和阀门选用是非标机械设计中的重要环节。通过本文的学习，相信读者们已经掌握了相关的计算方法和选用技巧。记住，好的设计始终建立在严谨的计算和细致的分析之上。希望每位设计师都能在实践中不断进步，创造出更多优秀的非标机械设计方案。

参考文献：

1. 《气动技术手册》

2. 《非标机械设计实用指南》

3. 《阀门产品样本》

4. 《现代机械设计案例分析》

5. 《气动系统设计与应用》

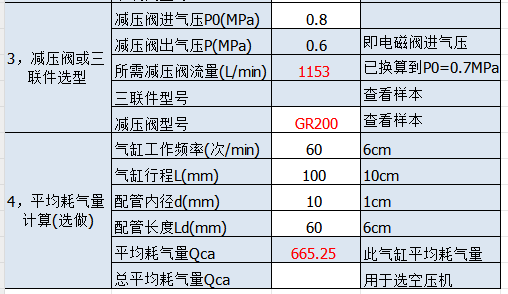

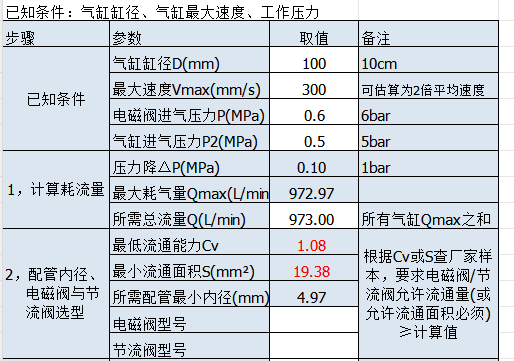

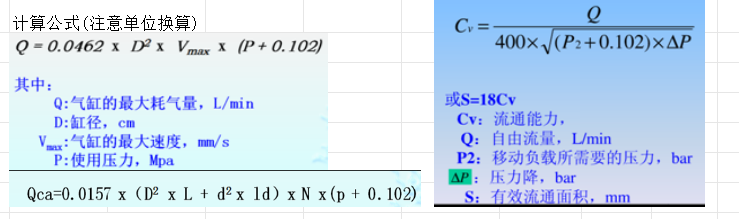

具体的计算公式可见下方计算表格，这里不过多说明，有需要的下方链接自行免费提取下载（要求仅学习所用）：

链接：https://pan.baidu.com/s/1adyJRbxksBowJiUUOoIfAQ

提取码：1234
