非标机械设计：气动手指选型计算及案例分析

在自动化工业的众多应用中，气动手指以其灵活、精准和高效的特点，成为了组装、搬运、包装等环节不可或缺的执行元件。正确选择并计算合适的气动手指对于保障整个自动化系统的顺畅运作至关重要。本文将详细阐述气动手指的选型计算过程及案例分析，助力读者在非标机械设计领域更加得心应手。

一、基础知识回顾

1. 什么是气动手指？

气动手指，亦称为气动夹爪或气动夹具，是一种利用压缩空气作为动力源，对工件进行夹取和释放的装置。其特点是结构紧凑、反应速度快、操作简便，并且能够在狭小的空间内工作。

2. 气动手指的类型及特点：

市场上的气动手指种类繁多，包括平行夹爪、角型夹爪、旋转夹爪等，每种类型的夹爪根据其特定的设计，适用于不同的工作场景和工件形状。

二、选型要点

1. 夹持力：根据所需夹持的工件重量和形状，确定所需的夹持力大小。

2. 行程距离：明确工件的定位精度和移动范围，选择合适的行程长度。

3. 速度要求：评估生产节拍，确保气动手指的速度满足生产效率的需求。

4. 工作压力：依据现场气源条件，选择适配的工作压力等级。

5. 安装方式：考虑设备空间布局和接口要求，选择最合适的安装方式。

6. 材质与耐用性：根据工作环境（如温度、湿度、腐蚀性等）选择适合的材质和防护等级。

三、计算详解

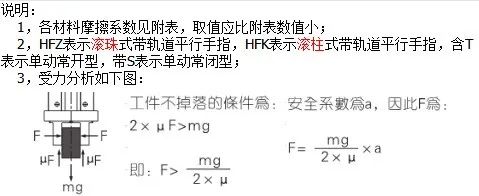

1. 夹持力的计算：F = P × A - μ × N

其中，F为夹持力（N），P为工作压力（Pa），A为活塞有效面积（m²），μ为摩擦系数，N为被夹持物的正压力（N）。

2. 流量和速度的计算：Q = V/t；v = Q/A

这里，Q是流量（m³/s），V是气缸容积（m³），t是时间（s），v是速度（m/s），A是活塞面积（m²）。

3. 耗气量计算：Q = v × A

Q代表耗气量（L/min），v是气缸的速度（m/min），A是活塞面积（cm²）。

四、案例分析

【实例】一家制造企业需要设计一条自动装配线，用于组装小型电子部件，部件最大重量为100g，要求装配精度高，每日工作8小时。

1. 选型步骤：

   a. 根据电子部件的重量和形状，预选一个夹持力适中的气动手指。

   b. 根据装配精度的要求，选取具有相应重复定位精度的型号。

   c. 考虑到工作效率，选取能够满足生产节拍的速度。

   d. 结合安装空间和接口要求，挑选合适的安装方式和尺寸。

2. 计算过程：

   a. 根据工件重量和气缸的工作压力，计算出所需的活塞面积A。

   b. 根据所需的工作速度，估算出气缸的工作流量Q。

   c. 根据工作周期和速度v，计算出每分钟耗气量Q。

3. 结果应用：

经过计算和对比，选择了一款精密型的气动手指，其夹持力适中，重复定位精度高达±0.01mm，满足了小型电子部件装配的精度要求，并且在保证生产效率的同时，耗气量也在合理范围内。

五、实际操作中的注意事项

1. 安全系数：在最终选型时考虑一定的安全系数，以应对生产过程中可能出现的异常情况。

2. 控制系统匹配：选择合适的控制阀和控制系统以确保气缸精准的动作控制。

3. 维护保养：定期对气缸进行检查和保养，保证其长期稳定运行。

气动手指作为非标机械设计中的重要组成部分，其正确的选型和计算直接关系到自动化设备的精度和效率。通过本文的学习，相信读者们已经掌握了气动手指的选型技巧和计算方法。记住，好的设计始终建立在严谨的计算和细致的分析之上。希望每位设计师都能在实践中不断进步，创造出更多优秀的非标机械设计方案。

参考文献：

1. 《气动技术手册》

2. 《非标机械设计实用指南》

3. 《气动手指产品样本》

4. 《现代机械设计案例分析》

5. 《气动系统设计与应用》

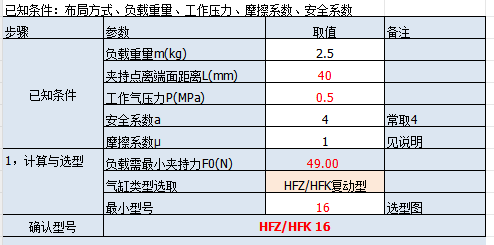

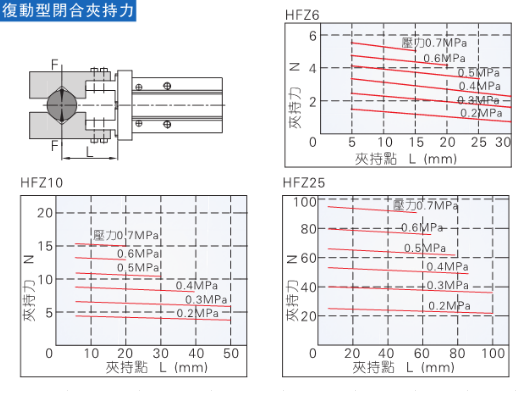

具体的计算公式可见下方计算表格，这里不过多说明，有需要的下方链接自行免费提取下载（要求仅学习所用）：

链接：https://pan.baidu.com/s/1adyJRbxksBowJiUUOoIfAQ

提取码：1234
