常用零件尺寸标注

1螺纹标注

类型		特征代号	用途及说明
普通螺纹	粗牙	M	最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不标注螺距
普通螺纹	细牙	M
管螺纹	55°非密封管螺纹	G	管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以in为单位，近似地等于管子的孔径。螺纹的大径应从有关标准中查出。代号R表示圆锥外螺纹，Rc表示圆锥内螺纹，Rp表示圆柱内螺纹
	55°密封管螺纹	Rc	密封螺纹在一定压力下能保持管道联接处内外界的密封
梯形螺纹		Tr	常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力
锯齿形螺纹		B

普通螺纹的尺寸标注

普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注；

中径和顶径的公差带代号相同时，只标注一次；

右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH；

旋合长度为中型(N)时不注，长型用L表示，短型用S表示。

M16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。（粗牙螺纹不注螺距）

M16×1LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、大径均为6G，旋合长度按中等长度考虑。

2轴类零件

这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

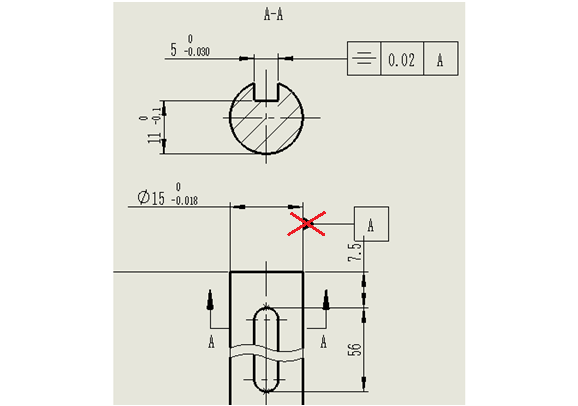

1.轴上的键槽需要标注对称度。键槽的宽度与深度也需要标注公差（图中A基准有错误，应与尺寸线对齐）

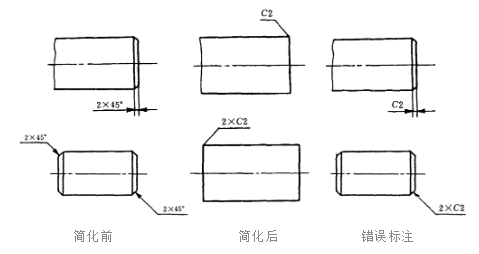

3.倒角的标注

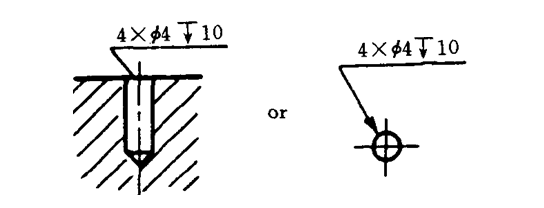

4.孔的标注

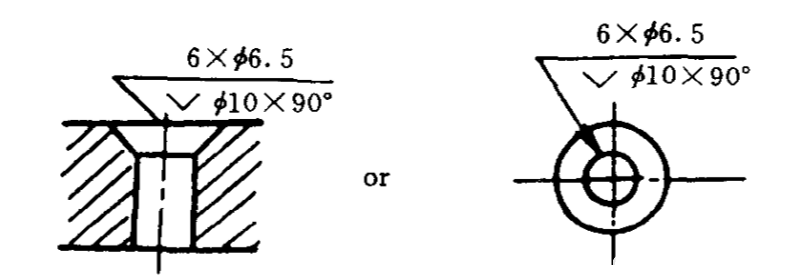

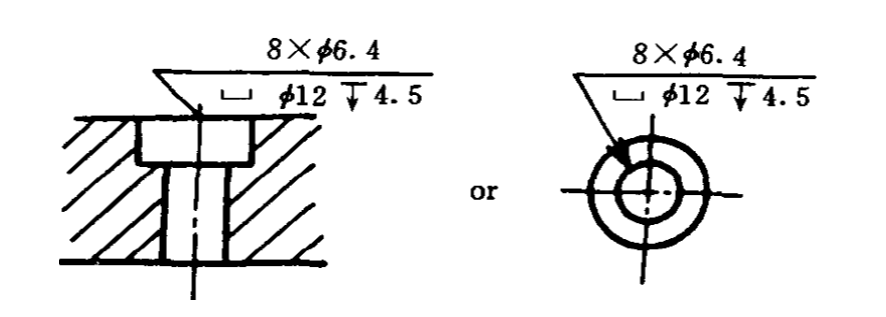

沉头孔标注时需要在横截面上剖开，以表达沉头孔的的位置。

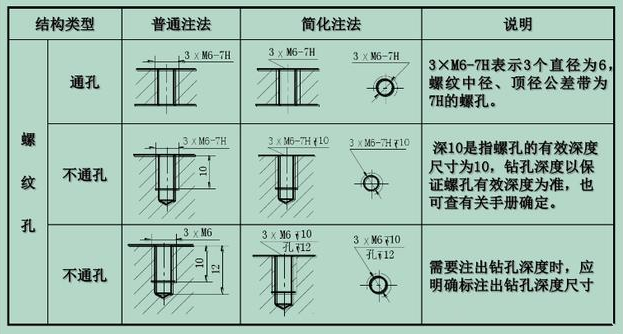

5.螺纹孔标注

螺纹孔M8x20,其中M8是指螺纹大径为8，螺纹有效长度为20。表示对螺纹底孔（盲孔）深度没有严格要求。如果底孔有可能把板子打穿则需要标注底孔深度

也可以这样表示：M8深20孔深30.

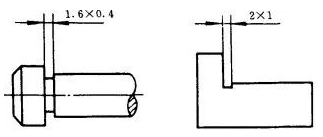

6.退刀槽标注

一般的退刀槽可按“槽宽×直径”或“槽宽×槽深”的形式标注：

槽宽X直径

槽宽x槽深

粗糙度

粗糙度与加工方法

1）粗糙度0.8以下：抛光

2）粗糙度0.8：用磨床加工的面

3）粗糙度1.6—3.2：车床、铣床加工面

4）粗糙度3.2—12.5：一般性的常规加工

5）一般而言，既要光滑美观，又要有相当的摩擦，以方便安装的话，粗糙度0.8可以，既显得美观高档，手感也可以的。

形位公差标注

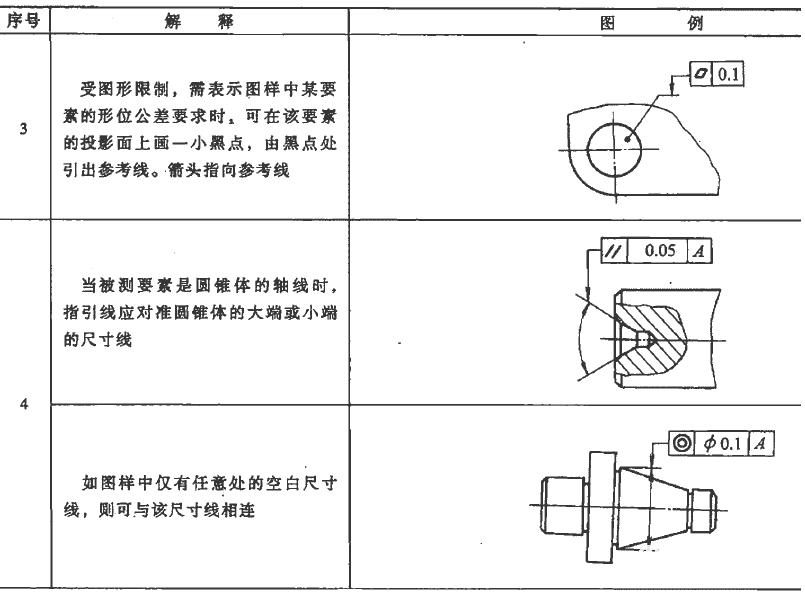

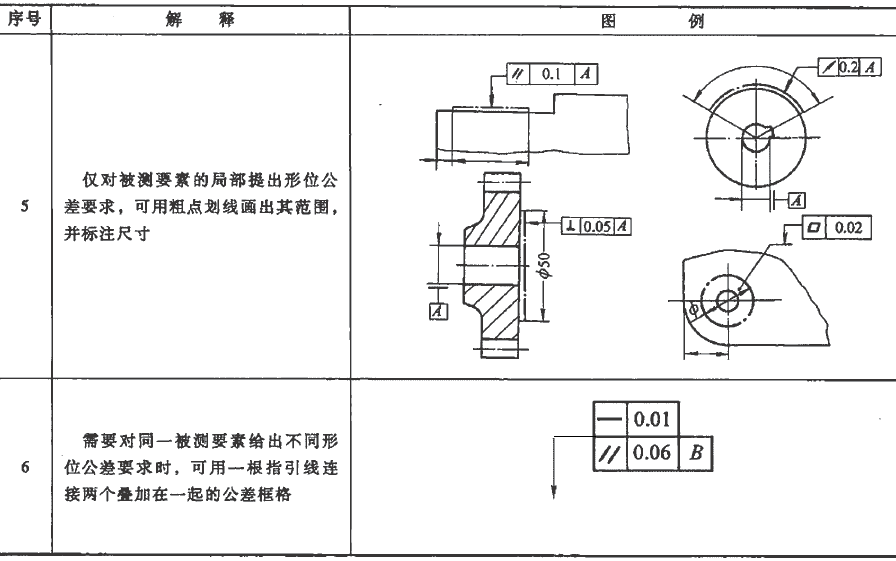

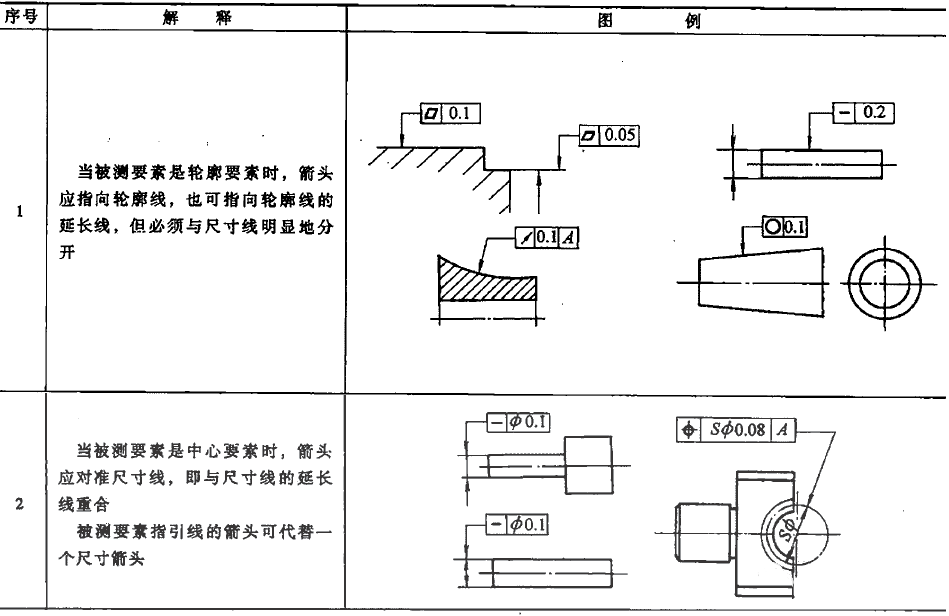

被测要素的标注

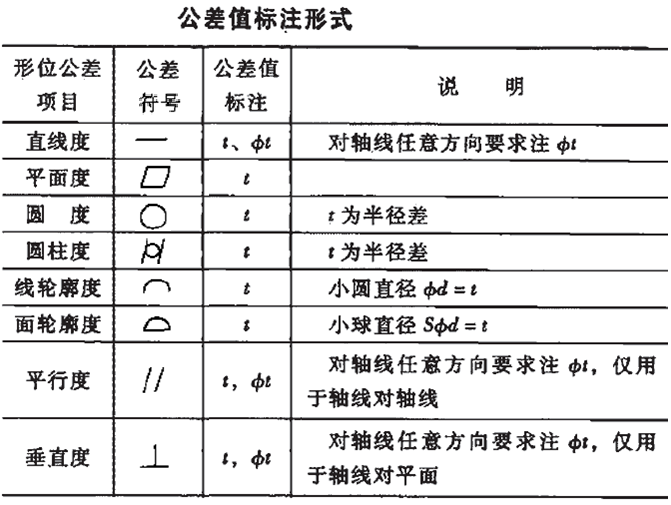

如果公差带为圆形或者圆柱形，公差值前应加注符号“Φ”，如果公差带为圆球形，公差值前应加注符号“SΦ”

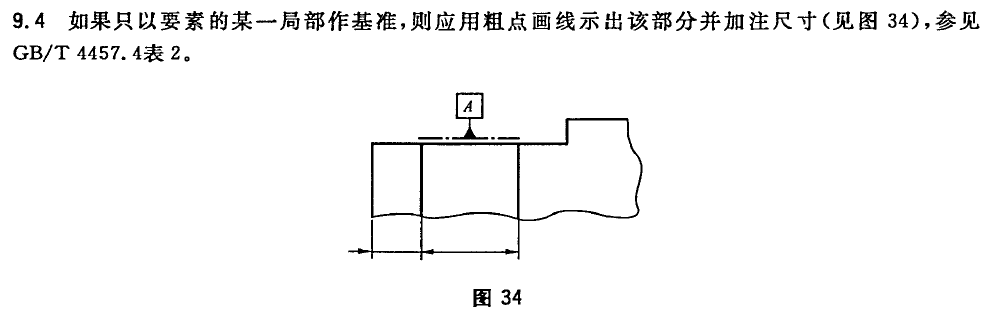

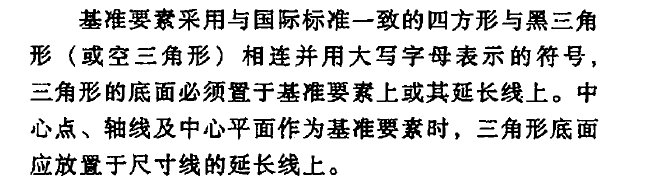

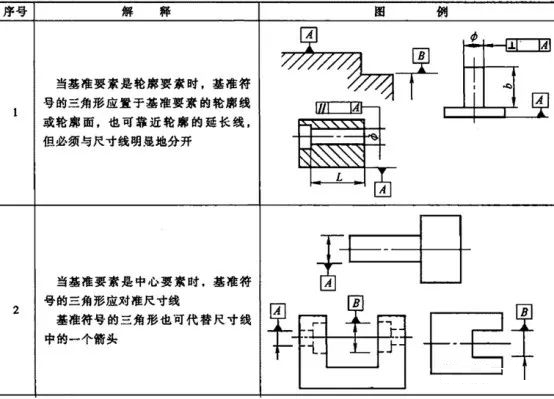

基准要素的标注

基准要素为中心要素时，基准符号的连线与尺寸线对齐。基准要素为轮廓要素时，基准符号的连线与尺寸线应明显错开（≥3mm)。

基准方格及字母应水平放置。

未注线性公差GB1804f/m/c/v

精密f，中等m（常用）。

【知识补充】圆柱度与径向跳动度公差的区别

区别：圆柱度无基准；径向跳动度有基准。

联系：两者都只适用于轮廓要素

圆度会影响跳动但又有所区别。圆度相当于在一个截面上测量的的变化量。跳动则是对一个基准来说的，轴类的基准就是（轴线），对截面圆来讲就是圆心。测量所得的圆心随实际圆的轮廓在偏移，跟原中心基准没多大关系，但若是把原基准圆心固定不动再测量外圆，所得误差就是跳动了。打个比方，一串圆在一根轴上串起来，单独测量每个圆的直径误差就是圆度值，把固定旋转起来，测量这一串圆上综合起来的最高点与最低点的值就是跳动。

机械设计的内容讲解到此结束，欢迎各位进行补充。
