答疑 | 为何三维尺寸和工程图的尺寸不一致













这个确实令人疑惑。

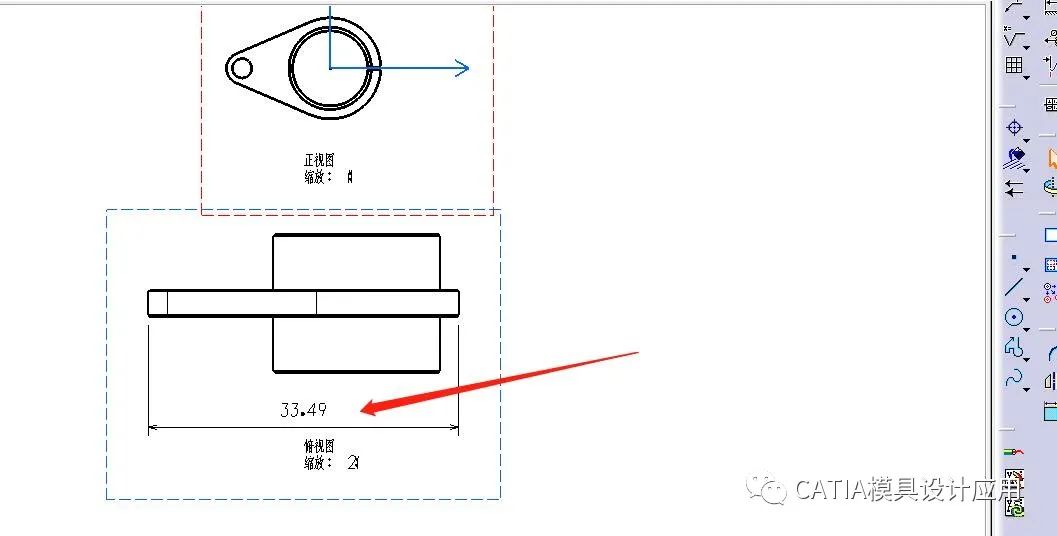

虽然貌似是精度问题，你把33.49给保留一位小数，就是33.5了……但是这样的回答是不负责任的，因为，万一，我们就需要将小数位数 保留为2位呢？

显然，这样站不住脚。

所以，要来了三维文件，打开就发现了问题：

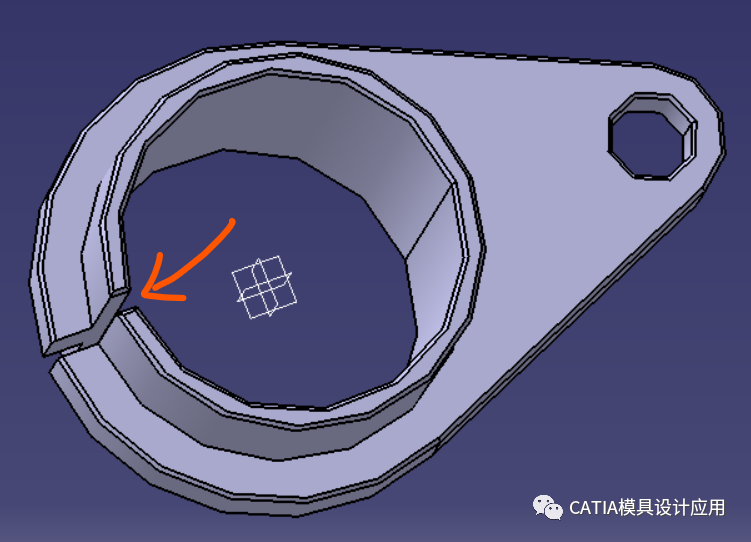

上图箭头位置，三维图上有一个豁口啊！

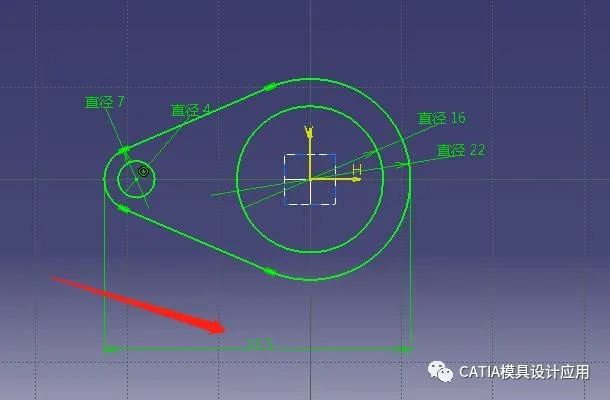

如此，这个圆就不完整了，因此，自然就与草图有差异了。

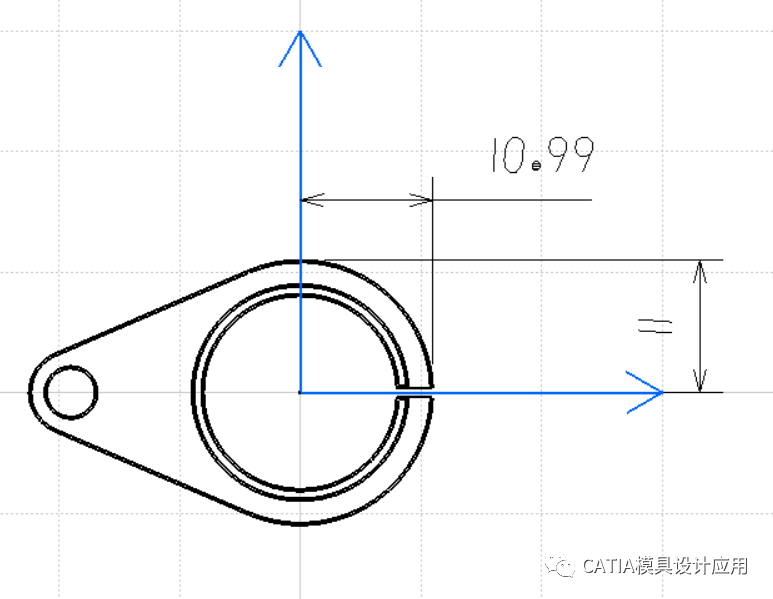

为了验证，我们可以对这个图进行投影：







不出所料，正好相差0.01！

不再赘述！
